انواع فلنچ استیل
فلنج فولادی و فلنج استیل اتصالی است که در سیستم های لوله کشی به کار برده می شود و به دلیل تسهیل در حفظ و نگهداری و تعمیرات فلنج ها جایگزین بسیار خوبی برای دیگر اتصالات جوشی شده است.
اتصال فلنجی هنگام تعویض و یا تعمیر لوله و اتصالات فولادی و تجهیزات مکانیکی می تواند به سرعت باز و بسته شده و کار تعمیرات را تسهیل نماید.
این اتصال کاربرد زیادی در سیستم های پایپینگ دارد. از جمله این کاربردها اتصال لوله ها به یکدیگر، اتصال شیرآلات و انواع تجهیزات مکانیکی می باشد.
فلنج ها از نظر ساختار نوع جنس ، رده و یا ضخامت ، کلاس فلنج ، و شکل و نوع کربردهای آنها دارای طبقه بندی می باشد که به تفصیل به آنها اشاره میکند
فلنج ها از مواد های دیگری نیز تولید می شود که می توان فلنج آلومینیومی ، فلنج چدن داکتیل ، فلنج UPVC ، فلنج پلی اتیلن و دیگر فلنج ها را نام برد

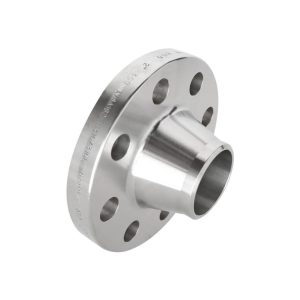

فلنج گلودار weld neck flange
فلنج گلودار یکی از پر مصرفترین فلنج ها می باشد و به صورت خیلی گسترده در سیستمهای پایپینگ مورد استفاده قرار می گیرد. این اتصال در فشار های مختلف pn10 و pn16 و در کلاس 150 الی کلاس 3000 تولید می شود.
فلنج های گلوداری که در سیستم های پایپینگهای صنعت نفت و گاز استفاده می شود حتما باید به صورت فرج ساخته شده باشد و دارای مزیت نیس باشند این امر از خورندگی این اتصال در برابر سیالها جلوگیری می کند

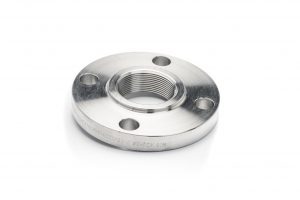

فلنج رزوه ای یا دنده ای Threaded Flange
این نوع فلنج معمولا با سطح تخت ساخته می شود و سوراخ وسط آن دارای رزوه می باشد و گامهای رزوه های آن با گام رزوه لوله یکی بوده و به راحتی به روش پیچی به لوله مورد نظر متصل می شود.
این اتصال دارای تحمل فشار پایین بوده و در فشارهای بالا از ان استفاده نمی شود

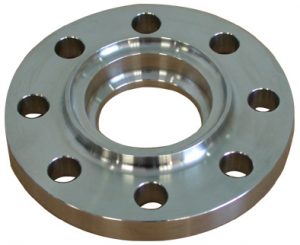

فلنج ساکت ولد Socket Weld Flange.
این نوع فلنج در داخل سوراخ وسط آن دارای لبه ای کوچک می باشد که لوله بر روی لبه قرار گرفته و به وسیله جوشکاری به لوله متصل می شود.
سپس دو فلنج متصل شده به لوله به وسیله پیچ و مهره مناسب به یکدیگر متصل می شوند. این نوع اتصال برای لوله هایی با قطر کوچک و فشار و دمای پایین تر مورد استفاده قرار می گیرد.

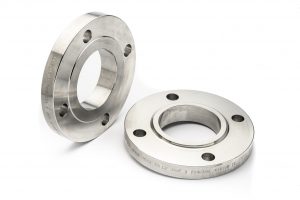

فلنج اسلیپانSlip on Flange
فلنج اسلیپان یک نوع فلنج ساده می باشد. و معمولا قطر بیرونی لوله با قطر داخلی سوراخ فلنج یکسان می باشد. روش اتصال این نوع فلنج ساده می باشد. لوله به راحتی در داخل سوراخ اتصال قرار گرفته ، از دو طرف به طور کامل جوش کاری شده و به یکدیگر متصل می شود

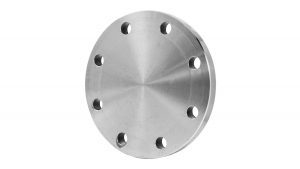

فلنج کور Blind flange.
همانطور که از نام این اتصال پیداست کار کور کردن و یا بستن انتهای خط لوله را به عهده دارد. این فلنج سطحی کاملا صاف و بسته دارد و در اطراف آن سوراخهایی جهت بسته شدن به فلنج مورد نظر تابیه شده است. این فلنج در سایز ها و کلاسهای مختلف تولید می شود

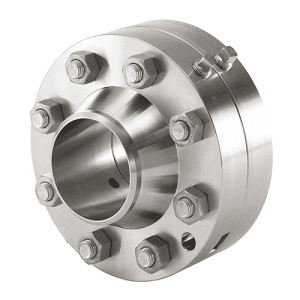

فلنج اوریفیس Orifice Flange.
فلنج اوریفیس بیشتر به صورت گلودار ساخته می شود و سوراخهای بیشتری نسبت به فلنجهای دیگر جهت بستن پیچ و مهره دارند.
این نوع فلنج ها عمدتا برای انداری گیری میزان عبور و جریان سیالات و گازها مورد استفاده قرار می گیرد. و کاربرد دیگر این اتصال مصدود کردن جریان سیالات است.
مزایا و ویژگی های فلنجها
مقاوم در برابر خورندگی
دارای کلاسهای متنوع برای تحمل فشارها و دماهای بالا
سهولت در باز و بسته شدن جهت تعویض و یا تعمیرات شیرآلات و قطعات مکانیکی
دارای سایز های بزرگ جهت استفاده لوله ها با سایز بالا
مقاوم در برابر مواد شیمیایی و گاز ترش
مقاوم در برابر حرارتهای بالا
دارای عمر طولانی
قابلیت نصب سریع و آسان به شیرآلات و تجهیزات مکانیکی
