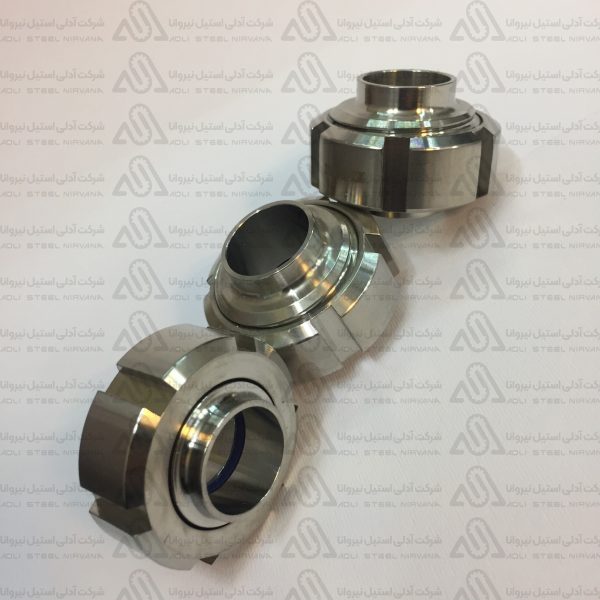

مهره ماسوره جوشی استیل یا Sanitary Union نوعی اتصال بازشونده در خطوط لوله است که امکان اتصال دو بخش خط و جداسازی مجدد آنها را بدون بریدن لوله فراهم می‌کند. این ویژگی باعث شده مهره ماسوره در خطوط غذایی، لبنی، نوشیدنی و بسیاری از سیستم‌های فرآیندی که سرویس، شست‌وشو یا تعویض تجهیزات اهمیت دارد، کاربرد داشته باشد.
در مدل جوشی، دو بخش اتصال به لوله جوش داده می‌شوند و اتصال نهایی به کمک مهره و مجموعه آب‌بندی برقرار می‌شود.
برای انتخاب صحیح این محصول باید سایز لوله، استاندارد اتصال، گرید استیل، نوع گسکت و شرایط کاری سیستم مشخص باشد.
مهره ماسوره جوشی استیل چیست؟
مهره ماسوره اتصال مکانیکی قابل باز و بسته شدنی است که بین دو قسمت خط لوله قرار می‌گیرد.
برخلاف یک اتصال جوشی ساده که برای جدا کردن دو طرف خط معمولاً باید عملیات برش انجام شود، در Union می‌توان با باز کردن مهره، دو سمت اتصال را از یکدیگر جدا کرد.
در مدل‌های جوشی، قسمت‌های انتهایی مهره ماسوره به لوله متصل می‌شوند اما بخش میانی اتصال قابلیت دمونتاژ دارد.
این ساختار در مکان‌هایی که تجهیزات باید دوره‌ای بازدید، شسته یا تعویض شوند مزیت قابل توجهی ایجاد می‌کند.
این محصول در ساختار سایت آدلی استیل در گروه اتصالات جوشی استیل قرار دارد.
اجزای مهره ماسوره استیل
ساختار دقیق Union به استاندارد و طراحی سازنده بستگی دارد، اما یک مهره ماسوره بهداشتی معمولاً شامل چند بخش اصلی است.
بخش نری اتصال
یکی از اجزای اتصال دارای قسمت رزوه‌ای خارجی است که مهره روی آن بسته می‌شود.
Liner یا بخش مقابل
قسمت مقابل روی سطح آب‌بندی قرار گرفته و همراه گسکت اتصال میان دو طرف را ایجاد می‌کند.
مهره Union
مهره روی قسمت رزوه‌دار بسته می‌شود و دو بخش اتصال را به یکدیگر فشار می‌دهد.
گسکت
گسکت بین دو سطح اتصال قرار می‌گیرد و نقش اصلی را در جلوگیری از نشتی دارد.
بنابراین کیفیت عملکرد Union فقط به جنس بدنه استیل وابسته نیست و انتخاب صحیح گسکت نیز اهمیت زیادی دارد.
مهره ماسوره جوشی چگونه کار می‌کند؟
پس از نصب و جوشکاری دو قسمت انتهایی Union روی خط، گسکت در محل مخصوص قرار می‌گیرد.
سپس دو طرف اتصال در مقابل یکدیگر قرار می‌گیرند و مهره روی قسمت نری بسته می‌شود.
با سفت شدن مهره، سطوح اتصال و گسکت تحت فشار قرار گرفته و مسیر آب‌بندی می‌شود.
برای جداسازی کافی است فشار خط تخلیه شود و پس از ایمن‌سازی سیستم، مهره باز شود. سپس بدون برش لوله می‌توان دو قسمت خط را از یکدیگر جدا کرد.
این قابلیت برای تعمیر، شست‌وشو و تعویض تجهیزات اهمیت زیادی دارد.
کاربرد مهره ماسوره جوشی استیل
این اتصال بیشتر در سیستم‌هایی استفاده می‌شود که علاوه بر آب‌بندی، امکان جداسازی خط نیز اهمیت دارد.
کاربردهای متداول عبارت‌اند از:
- خطوط انتقال شیر و فرآورده‌های لبنی
- صنایع غذایی
- خطوط نوشیدنی
- کارخانه‌های آبمیوه
- برخی خطوط دارویی
- تجهیزات فرآیندی استیل
- خطوط شست‌وشو
- اتصال تجهیزات قابل سرویس
- اتصال پمپ یا تجهیزات جانبی به خط
- سیستم‌هایی که نیاز به دمونتاژ دوره‌ای دارند
برای کاربردهای دارویی یا فوق‌بهداشتی باید استاندارد، کیفیت سطح، متریال و گواهی واقعی محصول موردنظر جداگانه کنترل شود.
تفاوت مهره ماسوره جوشی با اتصال جوشی معمولی
مهم‌ترین تفاوت در قابلیت جداسازی است.
یک اتصال جوشی عادی پس از نصب، بخشی دائمی از خط محسوب می‌شود. برای جدا کردن آن معمولاً باید اتصال بریده شود یا عملیات جوشکاری مجدد انجام گیرد.
اما در مهره ماسوره، قسمت‌های انتهایی روی لوله باقی می‌مانند و قسمت مرکزی با باز کردن مهره جدا می‌شود.
| ویژگی | مهره ماسوره جوشی | اتصال جوشی معمولی |
|---|
| اتصال به لوله | جوشی | جوشی |
| قابلیت باز شدن | بله | معمولاً خیر |
| نیاز به گسکت | معمولاً دارد | خیر |
| مناسب دمونتاژ مکرر | بله | خیر |
| تعداد اجزا | بیشتر | کمتر |
| نیاز به بازرسی گسکت | دارد | ندارد |
بنابراین اگر بخش موردنظر خط قرار نیست باز شود، استفاده از اتصال جوشی ساده ممکن است انتخاب منطقی‌تری باشد.
تفاوت مهره ماسوره با کلمپ استیل
هر دو اتصال امکان جداسازی خط را فراهم می‌کنند، اما ساختار آنها متفاوت است.
در اتصال کلمپی، دو Ferrule به کمک کلمپ استیل و یک گسکت به یکدیگر متصل می‌شوند.
اما در مهره ماسوره، یک مهره رزوه‌دار وظیفه فشردن اجزای اتصال به یکدیگر را بر عهده دارد.
اتصال کلمپی معمولاً بسیار سریع باز و بسته می‌شود، در حالی که Union با پیچاندن مهره مونتاژ یا دمونتاژ می‌شود.
انتخاب میان این دو به استاندارد خط، دفعات باز و بسته شدن، شرایط فرآیند و تجهیزات موجود بستگی دارد.
استاندارد مهره ماسوره استیل
تمام مهره ماسوره‌های بهداشتی یک استاندارد واحد ندارند.
در بازار خانواده‌هایی مانند:
- DIN
- SMS
- IDF
- RJT
- DS
- سایر طراحی‌های Sanitary Union
وجود دارند.
یکی از استانداردهای شناخته‌شده برای Dairy Union، استاندارد DIN 11851 است. در این ساختار معمولاً مجموعه‌ای شامل قسمت نری، Liner، مهره و گسکت تشکیل اتصال را می‌دهد.
اما نباید صرفاً از روی ظاهر فرض کرد که هر مهره ماسوره استیل DIN 11851 است.
هنگام سفارش باید استاندارد واقعی خط یا ابعاد اتصال مشخص شود تا دو قطعه ناسازگار با یکدیگر خریداری نشوند.
آیا مهره ماسوره DIN با SMS قابل جایگزینی است؟
نباید این کار بدون بررسی ابعادی انجام شود.
اتصالات DIN، SMS و سایر استانداردهای بهداشتی ممکن است از نظر:
- قطر خارجی
- ابعاد رزوه
- شکل سطح آب‌بندی
- نوع گسکت
- طول اجزا
با یکدیگر تفاوت داشته باشند.
بنابراین حتی اگر سایز اسمی یکسان باشد، الزاماً قابلیت اتصال مستقیم به یکدیگر را ندارند.
در زمان خرید بهتر است استاندارد موجود روی خط یا نمونه فیزیکی قطعه مشخص باشد.
اهمیت گسکت در مهره ماسوره
گسکت یکی از مهم‌ترین اجزای Union است و نقش اصلی در آب‌بندی اتصال دارد.
انتخاب گسکت باید بر اساس موارد زیر انجام شود:
- نوع سیال
- دمای فرآیند
- مواد شوینده
- شرایط CIP یا شست‌وشو
- سازگاری شیمیایی
- استاندارد اتصال
در بازار بسته به طراحی محصول، متریال‌های مختلفی برای آب‌بند استفاده می‌شوند.
نباید صرفاً بر اساس رنگ واشر درباره جنس آن تصمیم گرفت؛ مشخصات فنی گسکت باید کنترل شود.
استیل 304 یا 316 برای مهره ماسوره؟
اتصالات Sanitary Union در بازار با گریدهای مختلف استنلس استیل عرضه می‌شوند.
استیل 304 برای بسیاری از سرویس‌های عمومی و صنایع غذایی استفاده می‌شود. خانواده 316 و به‌خصوص 316L در شرایطی که مقاومت خوردگی بیشتری نیاز است یا شرایط جوشکاری و فرآیند حساس‌تر است بیشتر مورد توجه قرار می‌گیرد.
اما انتخاب گرید باید با متریال لوله و شرایط فرآیند هماهنگ باشد.
اگر خط از 316L ساخته شده، انتخاب یک اتصال با گرید متفاوت بدون بررسی مهندسی توصیه نمی‌شود.
مهره ماسوره در صنایع لبنی
یکی از کاربردهای شناخته‌شده Union در خطوط شیر و لبنیات است.
در این خطوط تجهیزاتی مانند پمپ، مبدل، مخزن یا بخش‌های مختلف پایپینگ ممکن است برای شست‌وشو و سرویس نیاز به جداسازی داشته باشند.
استفاده از اتصال قابل بازشدن این امکان را فراهم می‌کند که بخش موردنظر بدون برشکاری از خط جدا شود.
صفحه مهره ماسوره صنایع شیر استیل نیز توضیحات تکمیلی درباره کاربرد این اتصال در صنعت لبنیات ارائه می‌دهد.
آیا مهره ماسوره برای CIP مناسب است؟
قابلیت استفاده در سیستم CIP به خود واژه «مهره ماسوره استیل» وابسته نیست.
باید طراحی داخلی، شکل آب‌بندی، کیفیت سطح، متریال گسکت و نحوه نصب محصول بررسی شود.
در یک سیستم بهداشتی، نقاط مرده، نصب نامناسب یا گسکت نامتناسب میتوانند عملکرد شست‌وشو را تحت تأثیر قرار دهند.
بنابراین اگر اتصال برای خط دارای CIP سفارش داده می‌شود، این موضوع باید هنگام خرید اعلام شود.
تفاوت مهره ماسوره جوشی و مهره ماسوره دنده‌ای
در مدل جوشی، دو سر اتصال به لوله جوش داده می‌شوند و باز و بسته شدن از بخش مرکزی Union انجام می‌شود.
در مدل دنده‌ای، اتصال به خط از طریق رزوه صورت می‌گیرد.
مدل جوشی معمولاً زمانی استفاده می‌شود که ساختار خط بر پایه اتصالات جوشی باشد. مدل رزوه‌ای بیشتر در سیستم‌هایی کاربرد دارد که خود خط از اتصالات Threaded استفاده می‌کند.
این دو نوع نباید فقط بر اساس قیمت جایگزین یکدیگر شوند.
مزایای مهره ماسوره جوشی استیل
مهم‌ترین مزایا عبارت‌اند از:
- قابلیت جداسازی بدون بریدن لوله
- مناسب برای تجهیزات نیازمند سرویس
- امکان تعویض گسکت
- مونتاژ مجدد پس از تعمیر
- قابلیت استفاده در خطوط استنلس استیل
- مناسب برای بسیاری از خطوط غذایی و فرآیندی
- امکان ایجاد نقاط قابل دمونتاژ در خط
در مقابل، تعداد اجزای بیشتر و وجود گسکت به این معنی است که نگهداری و مونتاژ صحیح اهمیت بیشتری نسبت به یک اتصال جوشی ساده دارد.
نصب مهره ماسوره جوشی
در هنگام نصب باید هم‌راستایی دو طرف اتصال رعایت شود.
اگر لوله‌ها تحت تنش یا خارج از محور باشند، سفت کردن مهره برای جبران خطای نصب می‌تواند به اتصال یا گسکت فشار نامناسب وارد کند.
هنگام جوشکاری نیز باید روش مناسب برای استنلس استیل و متریال واقعی قطعه رعایت شود.
پس از نصب:
- سطح گسکت بررسی شود.
- گسکت صحیح در محل قرار گیرد.
- اجزا هم‌محور شوند.
- مهره بدون گیرکردن بسته شود.
- اتصال تحت شرایط مناسب تست نشتی شود.
چه زمانی گسکت مهره ماسوره باید تعویض شود؟
زمان تعویض ثابت و یکسانی برای تمام خطوط وجود ندارد.
گسکت باید هنگام سرویس از نظر موارد زیر بررسی شود:
- ترک
- پارگی
- تغییر شکل دائمی
- سخت شدن
- تورم
- فرسودگی
- آثار حمله شیمیایی
- نشتی قبلی
اگر گسکت آسیب دیده باشد، استفاده مجدد می‌تواند احتمال نشتی یا آلودگی فرآیند را افزایش دهد.
قیمت مهره ماسوره جوشی استیل
قیمت Sanitary Union به مشخصات فنی آن وابسته است.
عوامل مهم عبارت‌اند از:
- سایز اتصال
- گرید استیل
- استاندارد اتصال
- تعداد و ساختار اجزا
- نوع گسکت
- کیفیت ماشین‌کاری
- برند یا سازنده
- تعداد سفارش
- وضعیت موجودی
بنابراین برای دریافت قیمت دقیق، عبارت «مهره ماسوره استیل» به‌تنهایی کافی نیست.
اطلاعات لازم برای خرید مهره ماسوره استیل
هنگام استعلام بهتر است این موارد مشخص باشند:
- سایز لوله
- قطر خارجی لوله
- استاندارد اتصال
- گرید استیل
- نوع اتصال انتهایی؛ در این صفحه جوشی
- نوع سیال
- دما و فشار کاری
- نوع گسکت موردنیاز
- شرایط شست‌وشو یا CIP
- تعداد موردنیاز
اگر استاندارد اتصال مشخص نیست، ارسال تصویر و ابعاد قطعه فعلی می‌تواند به شناسایی دقیق‌تر کمک کند.
برای مشاهده سایر قطعات این خانواده می‌توانید اتصالات جوشی استیل را بررسی کنید. محصولات مرتبط این بخش شامل زانو 90 درجه جوشی استیل، سه‌راهی جوشی استیل و کپ استیل هستند.
سوالات متداول مهره ماسوره جوشی استیل
مهره ماسوره جوشی چه مزیتی نسبت به جوش مستقیم دارد؟
امکان باز کردن خط بدون بریدن لوله را فراهم می‌کند و برای بخش‌هایی که نیاز به سرویس دوره‌ای دارند مناسب‌تر است.
آیا تمام مهره ماسوره‌های استیل DIN 11851 هستند؟
خیر. DIN یکی از استانداردهای این خانواده است و SMS، IDF، RJT و انواع دیگر نیز وجود دارند.
آیا مهره ماسوره استیل برای صنایع غذایی مناسب است؟
این اتصال در صنایع غذایی و لبنی کاربرد زیادی دارد، اما مناسب بودن مدل مشخص باید براساس متریال، گسکت، طراحی و الزامات خط بررسی شود.
مهره ماسوره با کلمپ چه تفاوتی دارد؟
در Union اتصال با مهره رزوه‌دار محکم می‌شود، اما در اتصال Tri-Clamp دو Ferrule توسط کلمپ به هم فشرده می‌شوند.
برای سفارش چه مشخصاتی باید اعلام شود؟
سایز، استاندارد، گرید استیل، نوع اتصال، نوع گسکت، دما و فشار کاری مهم‌ترین اطلاعات هستند.
خرید مهره ماسوره جوشی استیل از آدلی استیل نیروانا
برای خرید مهره ماسوره جوشی استیل ابتدا استاندارد و ابعاد اتصال موجود در خط را مشخص کنید. انتخاب صرفاً بر اساس قطر اسمی می‌تواند باعث ناسازگاری مهره، Liner یا سطح آب‌بندی شود.
برای استعلام قیمت و موجودی، سایز، استاندارد، گرید، نوع گسکت و تعداد موردنیاز را برای واحد فروش آدلی استیل نیروانا ارسال کنید.
