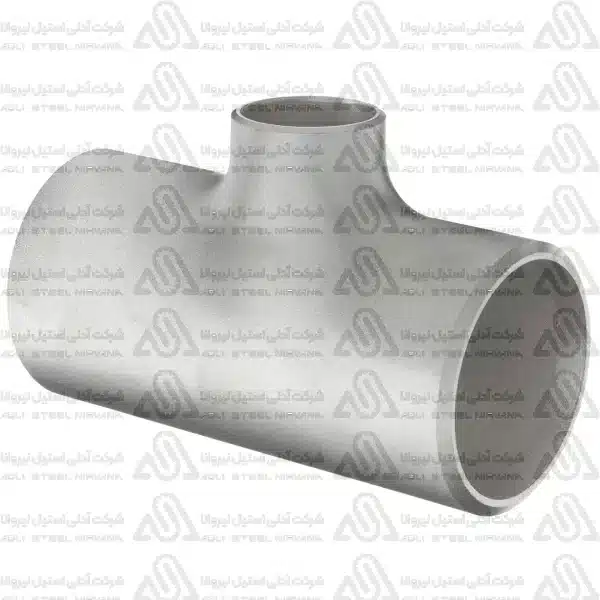

سه راهی تبدیلی جوشی استیل یا Stainless Steel Reducing Tee یکی از اتصالات مورد استفاده برای ایجاد انشعاب با سایزی متفاوت از خط اصلی است. در این Fitting، مسیر اصلی در امتداد خط قرار دارد و خروجی انشعاب می‌تواند سایزی متفاوت با قطر خط اصلی داشته باشد.
این ویژگی سه راهی تبدیلی را از سه راهی مساوی استیل جدا می‌کند؛ در سه راهی مساوی، سه دهانه از نظر سایز یکسان هستند، اما در مدل تبدیلی، سایز Branch نسبت به Run متفاوت است.
محصول این صفحه در ساختار سایت آدلی در گروه اتصالات جوشی استیل قرار دارد، بنابراین هنگام انتخاب باید علاوه بر سه سایز موردنیاز، مشخصات سمت جوش، متریال، ضخامت و شرایط واقعی خط نیز بررسی شوند.
سه راهی تبدیلی استیل چیست؟
Reducing Tee یک اتصال سه‌راهه است که امکان گرفتن Branch با سایزی متفاوت از مسیر اصلی را فراهم می‌کند.
در یک سه راهی معمولاً دو دهانه در امتداد Run قرار دارند و دهانه سوم Branch را تشکیل می‌دهد.
اگر قطر Branch با خط اصلی متفاوت باشد، اتصال در گروه Reducing Tee قرار می‌گیرد.
این ساختار زمانی کاربرد دارد که نیاز باشد از یک Main Line، خط فرعی با ظرفیت یا قطر متفاوت ایجاد شود.
تفاوت سه راهی تبدیلی و سه راهی مساوی
اصلی‌ترین تفاوت در سایزبندی دهانه‌ها است.
در سه راهی مساوی، قطر سه دهانه یکسان است.
اما در سه راهی تبدیلی، حداقل Branch نسبت به Run سایز متفاوتی دارد.
آدلی برای سه راهی جوشی استیل صفحه مستقلی دارد؛ بنابراین صفحه فعلی نباید روی عبارت «سه راهی مساوی جوشی استیل» هدف‌گذاری شود.
کاربرد سه راهی تبدیلی
این اتصال در مواقعی استفاده می‌شود که:
- از خط اصلی انشعابی با سایز متفاوت گرفته شود؛
- قطر Branch از Run متفاوت باشد؛
- Layout پایپینگ نیازمند تغییر ظرفیت مسیر فرعی باشد؛
- تجهیز فرعی سایز Connection متفاوتی داشته باشد.
انتخاب سایز باید براساس نقشه و محاسبات واقعی سیستم انجام شود.
چرا مدل جوشی؟
سه راهی تبدیلی این صفحه در دسته اتصالات جوشی استیل قرار گرفته است.
در این ساختار، اتصال Fitting به Pipe از طریق Welding انجام می‌شود.
مزیت یا مناسب بودن اتصال جوشی باید در چارچوب طراحی کل سیستم بررسی شود. در خطوطی که Piping Specification اتصال جوشی تعریف کرده، استفاده از Tee جوشی باعث حفظ ساختار یکپارچه همان سیستم می‌شود.
تفاوت با سه راهی تبدیلی کلمپی
آدلی برای سه راهی تبدیلی کلمپی استیل صفحه جداگانه دارد.
در مدل کلمپی، Connection با Ferrule و Clamp انجام می‌شود و امکان باز و بست مجموعه بیشتر است.
اما مدل حاضر در خانواده Welded Fittings قرار دارد.
بنابراین این دو صفحه از نظر SEO نیز باید کاملاً از هم جدا باشند:
- این صفحه: سه راهی تبدیلی جوشی
- صفحه دیگر: سه راهی تبدیلی کلمپی
تفاوت با سه راهی فشارقوی
سه راهی فشارقوی نیز صفحه مستقلی در آدلی دارد.
High Pressure Tee براساس الزامات Pressure Class و ساختار اتصالات فشارقوی انتخاب می‌شود و نباید صرفاً به دلیل صنعتی بودن سیستم با سه راهی تبدیلی جوشی یکسان در نظر گرفته شود.
اگر پروژه مشخصاً High Pressure Fitting نیاز دارد، باید محصول همان خانواده بررسی شود.
سایزبندی سه راهی تبدیلی
برای سفارش صحیح، اعلام یک سایز کافی نیست.
سه راهی دارای سه دهانه است و باید ترکیب اندازه‌ها مشخص باشد.
معمولاً در RFQ باید حداقل موارد زیر تعیین شوند:
سایز Run × سایز Run × سایز Branch
اگر استاندارد پروژه ترتیب مشخصی برای نوشتن ابعاد دارد، همان ترتیب باید رعایت شود.
Branch چیست؟
Branch همان خروجی فرعی سه راهی است.
در Reducing Tee این خروجی دارای سایزی متفاوت از خط اصلی است.
بنابراین قبل از سفارش باید مشخص باشد:
- سایز Main Line چقدر است؟
- Branch چه سایزی دارد؟
این دو داده بخش اصلی تعریف محصول هستند.
ضخامت و Schedule
در اتصالات جوشی، تنها قطر اسمی برای انتخاب کافی نیست.
ضخامت لوله و Fitting نیز باید با طراحی سیستم سازگار باشند.
اگر پروژه Schedule مشخصی دارد، همان مقدار باید هنگام استعلام اعلام شود.
از منابع فعلی آدلی نمی‌توان یک Schedule ثابت را برای تمام سایزهای این محصول اعلام کرد.
متریال استنلس استیل
این محصول در خانواده Stainless Steel قرار دارد.
گرید دقیق باید متناسب با:
- سیال
- دما
- خورندگی
- محیط نصب
- Specification پروژه
انتخاب شود.
استیل 304 یا 316؟
304 و 316 از گریدهای متداول Stainless Steel هستند، اما برای این SKU نمی‌توان بدون بررسی موجودی اعلام کرد تمام سایزها در هر دو Grade عرضه می‌شوند.
اگر Material Grade برای پروژه الزام دارد، باید در استعلام صریحاً ذکر شود.
جوشکاری سه راهی تبدیلی
کیفیت Weld روی عملکرد کل اتصال اثر مستقیم دارد.
قبل از Welding باید:
- ابعاد تطبیق داده شوند؛
- لبه‌ها سالم باشند؛
- دو قطعه هم‌راستا باشند؛
- سطح از آلودگی مناسب پاک شود.
نوع Procedure جوشکاری باید با Material و الزامات پروژه هماهنگ باشد.
هم‌راستایی در نصب
سه راهی نباید برای جبران خطای شدید در Alignment لوله‌ها استفاده شود.
اگر Pipeها در موقعیت صحیح قرار ندارند، اعمال نیرو برای کشیدن آنها به سمت Fitting می‌تواند تنش ناخواسته در مجموعه ایجاد کند.
Layout و Fit-Up باید پیش از جوش نهایی کنترل شوند.
فشار کاری
فشار مجاز Reducing Tee از نام محصول مشخص نمی‌شود.
Pressure Rating مجموعه می‌تواند به:
- Material
- ضخامت
- Schedule
- استاندارد
- دمای کاری
وابسته باشد.
برای همین عدد ثابت و عمومی برای فشار محصول اعلام نمی‌کنیم.
دمای کاری
Design Temperature نیز باید هنگام انتخاب بررسی شود.
مناسب بودن یک Grade یا Thickness ممکن است با افزایش دما تغییر کند.
بنابراین فشار و دما نباید مستقل از یکدیگر بررسی شوند.
افت فشار در Branch
ایجاد انشعاب می‌تواند رفتار جریان را تغییر دهد.
مقدار Flow واردشده به Branch و افت فشار واقعی به عوامل مختلفی مانند:
- قطرها
- سرعت سیال
- دبی
- خواص سیال
وابسته است.
سایز Branch باید از طراحی Process یا Piping استخراج شود، نه صرفاً براساس فضای موجود.
جهت جریان
سه راهی می‌تواند برای تقسیم جریان یا ترکیب مسیرها در سیستم استفاده شود، اما نحوه واقعی Flow باید براساس طراحی فرآیند مشخص باشد.
صرف ظاهر سه راهی برای تعیین رفتار سیستم کافی نیست.
کاربرد در صنایع غذایی
Stainless Steel در خطوط غذایی کاربرد زیادی دارد، اما یک سه راهی جوشی فقط به دلیل جنس استیل الزاماً Hygienic Fitting محسوب نمی‌شود.
اگر استفاده در خط غذایی مدنظر است، باید مواردی مانند:
- Grade
- Surface Finish
- کیفیت Weld
- Cleanability
بررسی شوند.
کاربرد در صنایع دارویی
در سیستم‌های دارویی ممکن است الزامات سخت‌گیرانه‌تری برای Surface، Documentation و Welding وجود داشته باشد.
بنابراین محصول باید با Specification همان خط تطبیق داده شود.
کنترل کیفیت قبل از نصب
پیش از نصب بهتر است موارد زیر بررسی شوند:
- سایز دو سمت Run
- سایز Branch
- ضخامت
- Material Grade
- وضعیت لبه‌ها
- سلامت سطح
- تطابق با BOM
- Marking محصول در صورت وجود
این بررسی مانع نصب Fitting اشتباه در مسیر می‌شود.
بازرسی بعد از جوش
نوع Inspection باید مطابق الزامات پروژه تعیین شود.
ممکن است پروژه فقط Visual Inspection نیاز داشته باشد یا بررسی‌های دیگری تعریف شده باشند.
نباید یک روش NDT ثابت را برای تمام پروژه‌ها الزامی دانست.
خوردگی
استیل در بسیاری از محیط‌ها مقاومت خوردگی مناسبی دارد، ولی نوع Grade همچنان اهمیت دارد.
سیالات خورنده، کلرایدها و دمای سرویس میتوانند در انتخاب Material مؤثر باشند.
ناحیه Weld نیز باید مطابق الزامات پروژه تمیز و Finish شود.
تفاوت سه راهی تبدیلی با تبدیل استیل
Reducer برای تغییر سایز در امتداد مسیر استفاده می‌شود.
Reducing Tee علاوه بر انشعاب‌گیری، امکان ایجاد Branch با سایز متفاوت را فراهم می‌کند.
بنابراین این دو Fitting وظیفه متفاوتی دارند.
برای تبدیل‌های جوشی می‌توانید تبدیل جوشی استیل را بررسی کنید.
قیمت سه راهی تبدیلی جوشی استیل
قیمت این محصول تحت تأثیر مشخصات فنی آن است؛ از جمله:
- سایز Run
- سایز Branch
- ضخامت یا Schedule
- گرید استیل
- استاندارد
- برند
- تعداد سفارش
به همین دلیل برای استعلام دقیق باید ترکیب سایز کامل اعلام شود.
اطلاعات لازم برای استعلام
برای خرید سه راهی تبدیلی جوشی استیل بهتر است موارد زیر ارسال شوند:
- سایز Run
- سایز Branch
- ضخامت یا Schedule
- Grade استیل
- Design Pressure
- Design Temperature
- نوع سیال
- استاندارد پروژه
- تعداد
در صورت وجود، اطلاعات را مستقیماً از BOM یا Isometric پروژه استخراج کنید.
سوالات متداول
سه راهی تبدیلی چیست؟
سه راهی‌ای است که سایز Branch آن با مسیر اصلی متفاوت است.
این محصول جوشی است؟
بله؛ ساختار منوی محصولات آدلی این URL را در دسته اتصالات جوشی قرار داده است.
تفاوت با سه راهی مساوی چیست؟
در مدل مساوی سه دهانه هم‌اندازه‌اند؛ در مدل تبدیلی Branch سایز متفاوت دارد.
آیا کلمپی است؟
خیر. سه راهی تبدیلی کلمپی در آدلی محصول و URL مستقل دارد.
304 است یا 316؟
Grade دقیق باید هنگام سفارش تأیید شود.
چه Scheduleای دارد؟
ضخامت یا Schedule مدل واقعی باید براساس سفارش و Specification پروژه مشخص شود.
آیا برای فشارقوی مناسب است؟
این صفحه مربوط به Reducing Tee جوشی است. آدلی برای سه راهی فشارقوی صفحه جداگانه دارد و نباید این دو خانواده یکی فرض شوند.
خرید سه راهی تبدیلی جوشی استیل از آدلی استیل نیروانا
برای خرید سه راهی تبدیلی جوشی استیل ابتدا سایز خط اصلی و انشعاب، ضخامت و Grade موردنیاز را مشخص کنید.
اگر هر سه دهانه یک سایز دارند، سه راهی جوشی استیل محصول مرتبط‌تری است.
اگر اتصال خط شما Clamp است، سه راهی تبدیلی کلمپی استیل باید جداگانه بررسی شود.
برای سایر محصولات این خانواده نیز بخش اتصالات جوشی استیل در دسترس است.
