اتصالات جوشی

انواع اتصالات جوشی استیل

اتصالات جوشی استیل برای تغییر مسیر، ایجاد انشعاب، تغییر قطر یا مسدودکردن انتهای خط استفاده می‌شوند. در این خانواده، اتصال قطعه به لوله از طریق جوش انجام می‌شود و به همین دلیل سایز، ضخامت دیواره، گرید متریال و آماده‌سازی انتهای اتصال باید با مشخصات پایپینگ پروژه هماهنگ باشند.

اگر هنوز نوع اتصال موردنیاز مشخص نیست، ابتدا خانواده کلی اتصالات استیل را بررسی کنید؛ زیرا اتصالات جوشی از نظر ساختار و روش نصب با اتصالات دنده‌ای استیل و اتصالات فشار قوی یکسان نیستند.

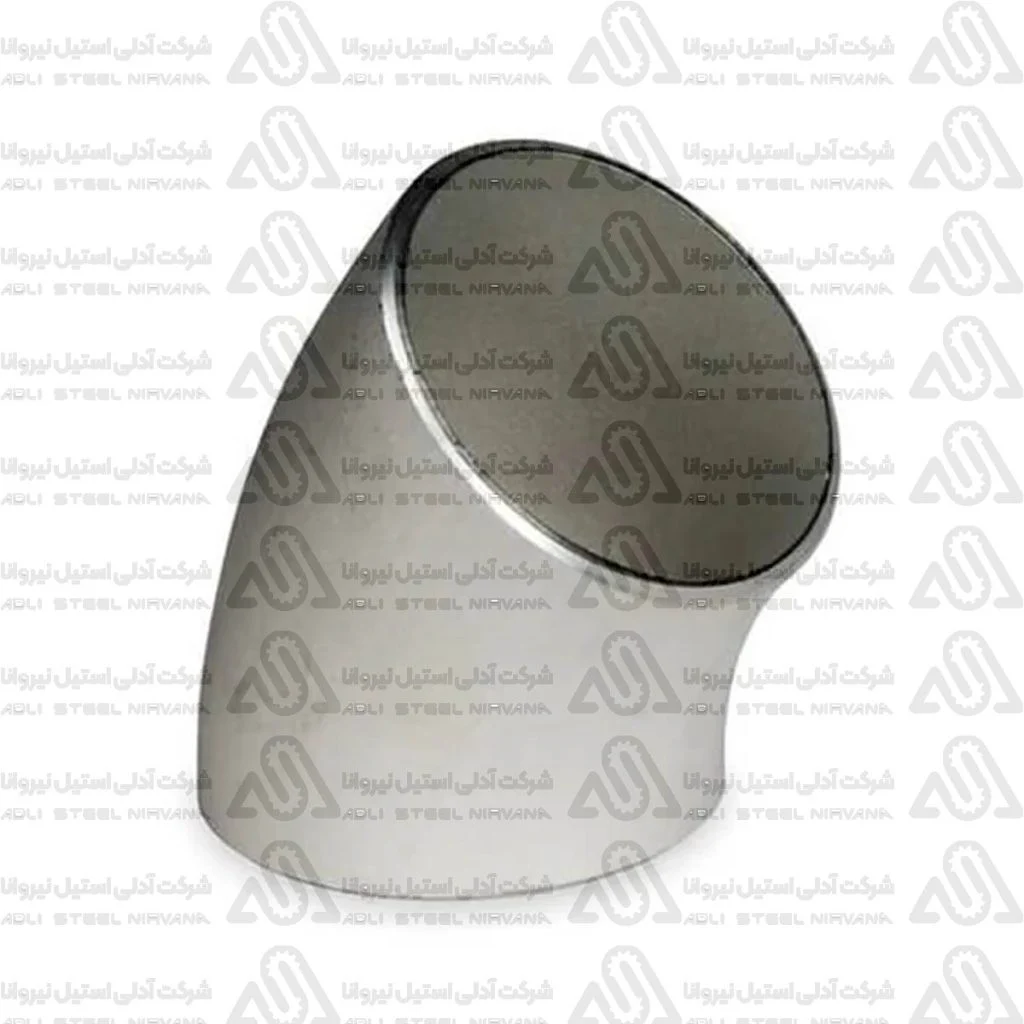

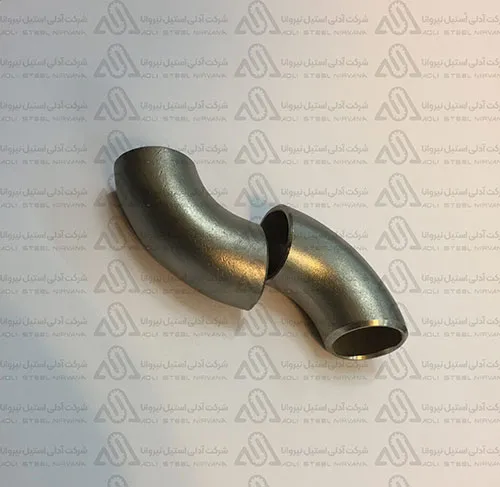

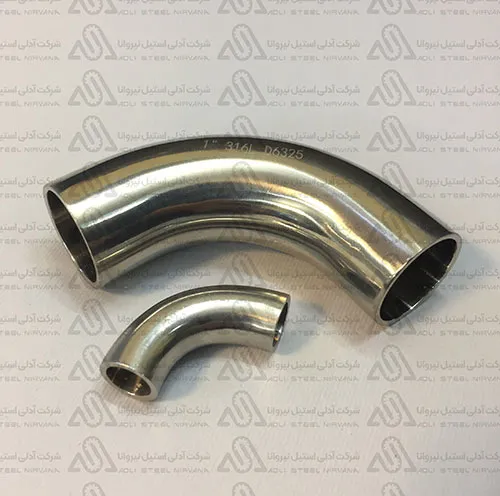

زانو جوشی استیل

زانو برای تغییر جهت مسیر لوله استفاده می‌شود و از رایج‌ترین انواع اتصالات جوشی است. مدل‌های متداول آن شامل زانوهای 45 درجه و 90 درجه هستند.

هنگام انتخاب زانو فقط زاویه اهمیت ندارد. مواردی مانند سایز، ضخامت یا Schedule، شعاع زانو و گرید استیل نیز باید با مشخصات خط تطبیق داده شوند.

در پروژه‌هایی که ابعاد و تلرانس‌های Butt Weld بر اساس استاندارد مشخصی تعریف شده‌اند، باید استاندارد درج‌شده در مدارک مهندسی و دیتاشیت محصول کنترل شود.

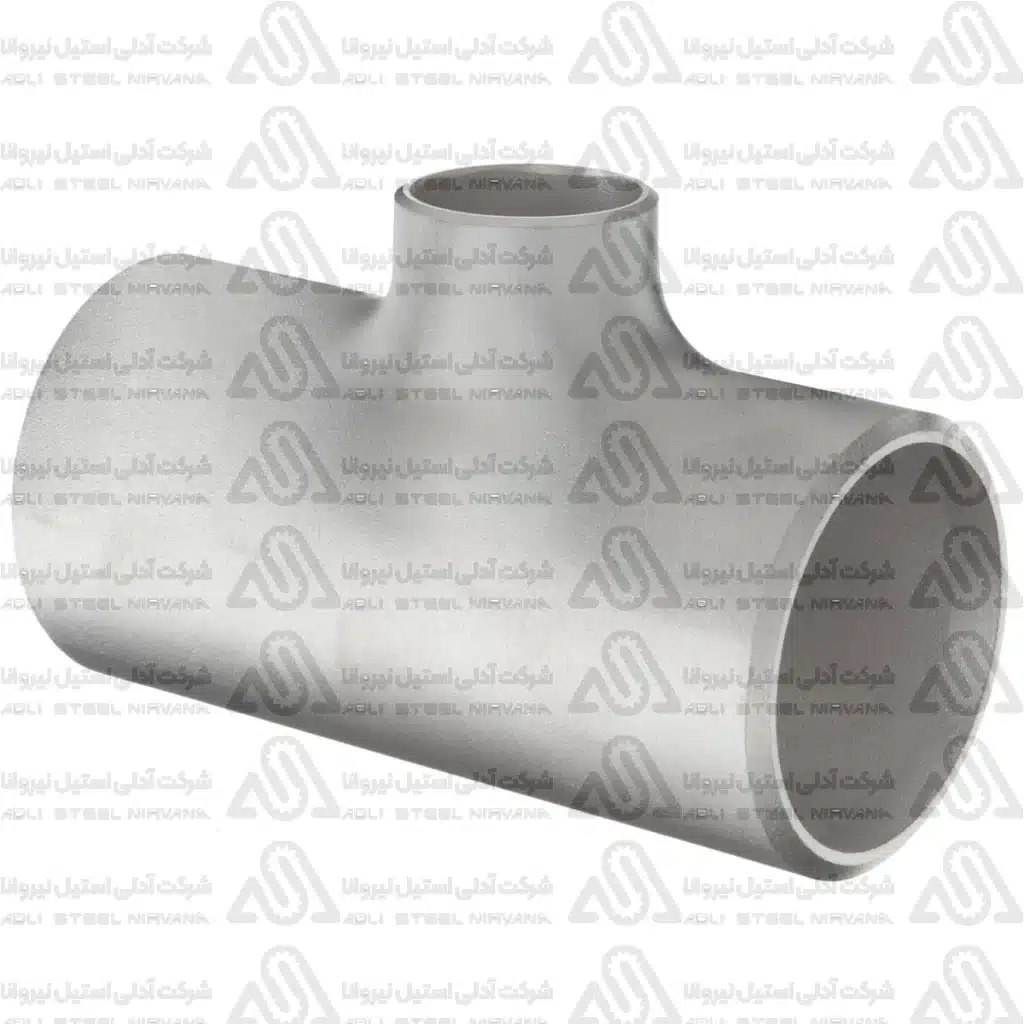

سه‌راهی جوشی استیل

سه‌راهی جوشی برای ایجاد یک انشعاب از خط اصلی به کار می‌رود و معمولاً در دو گروه کلی بررسی می‌شود:

• سه‌راهی مساوی؛ زمانی که قطر انشعاب با خط اصلی برابر است.
• سه‌راهی تبدیلی؛ زمانی که قطر شاخه از خط اصلی کوچک‌تر است.

در سه‌راهی تبدیلی باید علاوه بر قطر خط اصلی، سایز انشعاب نیز دقیقاً مشخص شود. ضخامت اتصال و مشخصات متریال نیز باید با طراحی پایپینگ سازگار باشند.

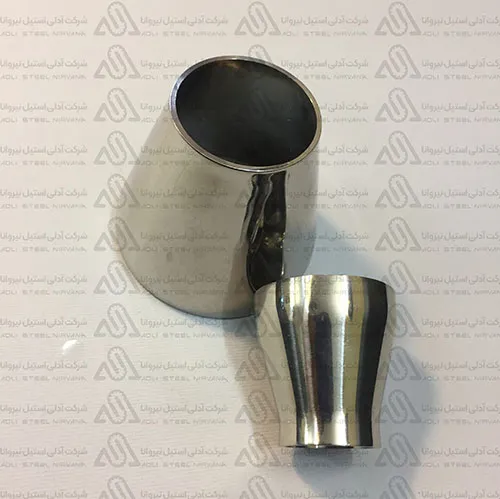

تبدیل جوشی استیل

تبدیل یا Reducer برای اتصال دو بخش از خط با قطر متفاوت استفاده می‌شود. در اتصالات Butt Weld معمولاً دو ساختار اصلی مطرح هستند:

تبدیل هم‌مرکز

در Concentric Reducer محور دو سمت اتصال در یک راستا قرار دارد و تغییر قطر به‌صورت متقارن انجام می‌شود.

تبدیل غیرهم‌مرکز

در Eccentric Reducer محور دو سمت اتصال یکسان نیست و یک سمت اتصال می‌تواند تقریباً هم‌سطح باقی بماند.

انتخاب بین این دو مدل باید بر اساس طراحی خط و شرایط فرایند انجام شود. صرف اختلاف سایز لوله برای تصمیم‌گیری کافی نیست.

کپ جوشی استیل

کپ یا Cap برای بستن انتهای یک خط یا شاخه لوله استفاده می‌شود و پس از جوشکاری یک انتهای بسته دائمی ایجاد می‌کند.

در انتخاب کپ نیز سایز نامی به‌تنهایی کافی نیست؛ ضخامت دیواره، گرید متریال و مشخصات طراحی خط باید بررسی شوند.

اگر پروژه نیاز به باز و بسته‌شدن مکرر انتهای خط دارد، استفاده از یک اتصال دائمی جوشی الزاماً بهترین گزینه نیست و روش اتصال باید با نیاز تعمیرات و بهره‌برداری تطبیق داده شود.

تفاوت اتصال Butt Weld با Socket Weld چیست؟

در Butt Weld، انتهای لوله و اتصال روبه‌روی یکدیگر قرار می‌گیرند و محل اتصال جوشکاری می‌شود. آماده‌سازی انتهای قطعات و در برخی ضخامت‌ها Bevel مناسب، بخشی از الزامات اجرای اتصال است.

در Socket Weld، لوله وارد سوکت اتصال می‌شود و جوش در ناحیه اتصال خارجی اجرا می‌شود. این ساختار در خانواده‌ای متفاوت از فیتینگ‌ها قرار می‌گیرد.

بنابراین اگر پروژه به Socket Weld نیاز دارد، محصولات مرتبط را در دسته اتصالات فشار قوی استیل بررسی کنید و Butt Weld و Socket Weld را صرفاً به دلیل «جوشی بودن» یکسان در نظر نگیرید.

کدام اتصال جوشی برای پروژه مناسب است؟

انتخاب اولیه را می‌توان بر اساس وظیفه اتصال انجام داد:

پس از تعیین نوع اتصال، باید سایز، ضخامت یا Schedule، گرید استنلس استیل و استاندارد موردنیاز پروژه مشخص شوند.

برای انتخاب متریال نیز می‌توانید راهنمای تفاوت استیل 304 و 316 را بررسی کنید.

Schedule در اتصالات جوشی استیل چیست؟

در اتصالات Butt Weld، انتخاب سایز به‌تنهایی کافی نیست. علاوه بر قطر نامی لوله باید ضخامت دیواره لوله و اتصال نیز با طراحی پایپینگ سازگار باشند. یکی از روش‌های رایج بیان ضخامت لوله، Schedule است.

برای مثال ممکن است دو لوله هر دو با سایز نامی یکسان معرفی شوند، اما به دلیل Schedule متفاوت، ضخامت دیواره آن‌ها یکسان نباشد. به همین دلیل هنگام خرید زانو، سه‌راهی، تبدیل یا کپ جوشی باید مشخصات ضخامت اتصال نیز بررسی شود.

Schedule چه چیزی را مشخص می‌کند؟

Schedule یک سیستم نام‌گذاری برای تفکیک ضخامت‌های مختلف دیواره لوله است.

در یک سایز نامی مشخص، افزایش Schedule معمولاً به معنی افزایش ضخامت دیواره است؛ در نتیجه قطر داخلی قابل عبور نیز می‌تواند تغییر کند.

بنابراین برای سفارش اتصال جوشی بهتر است اطلاعاتی مانند موارد زیر مشخص باشند:

• سایز نامی لوله
• ضخامت دیواره یا Schedule
• گرید متریال
• استاندارد ابعادی موردنیاز
• مشخصات انتهای اتصال

اگر هنوز مشخصات خود لوله تعیین نشده است، محصولات دسته لوله استیل نیز باید همراه با اتصال بررسی شوند.

Scheduleهای دارای S در استنلس استیل

در پایپینگ استنلس استیل ممکن است با عباراتی مانند:

• Sch 5S
• Sch 10S
• Sch 40S
• Sch 80S

مواجه شوید.

حرف S در این نام‌گذاری برای Scheduleهای مربوط به استاندارد لوله استنلس استیل ASME B36.19M استفاده می‌شود.

با این حال نباید فرض کرد تمام این Scheduleها در همه سایزها، گریدها یا محصولات موجود هستند. موجودی واقعی لوله و اتصال باید هنگام سفارش بررسی شود.

آیا Schedule اتصال باید دقیقاً با لوله یکسان باشد؟

در بسیاری از پروژه‌ها اتصال Butt Weld با ضخامت متناظر با لوله انتخاب می‌شود تا آماده‌سازی و اجرای اتصال جوشی مناسب باشد.

اما عبارت «Schedule یکسان» نباید بدون توجه به ضخامت واقعی مبنای نهایی قرار گیرد. در بعضی ترکیب‌های سایز، استاندارد یا محصول ممکن است ضخامت واقعی دیواره معیار دقیق‌تری برای تطبیق باشد.

بنابراین هنگام استعلام بهتر است علاوه بر Schedule، در صورت وجود، ضخامت واقعی لوله نیز اعلام شود.

مثال ساده

اگر پروژه از لوله‌ای با سایز مشخص و Sch 10S استفاده می‌کند، صرف سفارش یک «زانو استیل همان سایز» کافی نیست.

باید بررسی شود که:

1. سایز زانو با لوله یکسان است.
2. ضخامت انتهای اتصال با لوله و طراحی پروژه سازگار است.
3. گرید متریال مناسب است.
4. استاندارد ابعادی موردنظر تأمین می‌شود.
5. آماده‌سازی انتهای اتصال برای جوشکاری مناسب است.

همین منطق برای سه‌راهی، تبدیل و کپ نیز صدق می‌کند.

تفاوت Schedule 10 و Schedule 10S چیست؟

Scheduleهای دارای S در استاندارد ASME B36.19M برای Stainless Steel Pipe تعریف شده‌اند، در حالی که ASME B36.10M دامنه ضخامت‌های لوله‌های فولادی Wrought را پوشش می‌دهد.

اعداد مشابه در این دو سیستم را نباید بدون مراجعه به جدول استاندارد برای همه سایزها کاملاً یکسان فرض کرد.

بنابراین اگر مدارک پروژه به‌طور مشخص 10S یا 40S را تعیین کرده‌اند، همان Designation باید هنگام استعلام اعلام شود.

آیا Schedule بالاتر همیشه بهتر است؟

خیر. ضخامت بیشتر به معنی انتخاب بهتر برای تمام پروژه‌ها نیست.

ضخامت لوله و اتصال باید بر اساس طراحی پایپینگ، فشار و دمای طراحی، خوردگی، بارهای مکانیکی و الزامات کد پروژه تعیین شده باشد. استفاده از Schedule بالاتر از مقدار موردنیاز می‌تواند وزن، هزینه و شرایط جوشکاری را نیز تغییر دهد.

بنابراین Schedule نباید صرفاً بر اساس تصور «ضخیم‌تر = بهتر» انتخاب شود.

اگر ضخامت لوله و اتصال متفاوت باشد چه می‌شود؟

در اتصال Butt Weld، اختلاف قابل توجه ضخامت در محل اتصال می‌تواند روی شکل آماده‌سازی انتها و اجرای جوش اثر بگذارد.

استاندارد ASME B16.25 الزامات مربوط به Buttwelding Ends، Bevel و آماده‌سازی اجزای Heavy Wall را پوشش می‌دهد. در پروژه‌هایی که ضخامت دو جزء متفاوت است، جزئیات اتصال باید بر اساس نقشه، WPS و الزامات مهندسی همان پروژه تعیین شوند.

به همین دلیل نباید اتصال با ضخامت متفاوت را بدون بررسی فنی مستقیماً جایگزین اتصال طراحی‌شده کرد.

چه اطلاعاتی برای سفارش اتصال جوشی لازم است؟

برای کاهش خطای انتخاب، هنگام استعلام اتصالات جوشی استیل این اطلاعات را آماده کنید:

برای انتخاب گرید نیز می‌توانید راهنمای استیل 304 و 316 را بررسی کنید.

در نهایت، انتخاب اتصال جوشی فقط با عبارت‌هایی مانند «زانو 2 اینچ» یا «تبدیل 3 به 2» کامل نمی‌شود؛ سایز، ضخامت، متریال و استاندارد اتصال باید هم‌زمان با مشخصات لوله بررسی شوند.

استانداردهای اتصالات جوشی استیل؛ B16.9 و B16.25 چه تفاوتی دارند؟

در انتخاب اتصالات جوشی استیل ممکن است استانداردهای مختلفی در نقشه، دیتاشیت یا درخواست خرید پروژه درج شده باشند. این استانداردها الزاماً یک موضوع را پوشش نمی‌دهند.

برای مثال ASME B16.9 بیشتر با ابعاد و مشخصات اتصالات Butt Weld مرتبط است، در حالی که ASME B16.25 به آماده‌سازی انتهای قطعات برای اجرای جوش Butt Weld می‌پردازد. مشخصات متریال استنلس استیل نیز می‌تواند تحت استاندارد جداگانه‌ای مانند ASTM A403/A403M تعریف شود.

ASME B16.9 چیست؟

ASME B16.9 با عنوان Factory-Made Wrought Buttwelding Fittings یکی از استانداردهای اصلی برای اتصالات کارخانه‌ای Butt Weld است.

این استاندارد موضوعاتی مانند موارد زیر را پوشش می‌دهد:

• ابعاد کلی اتصال
• تلرانس‌های ابعادی
• Rating
• آزمون‌ها
• Marking
• الزامات مربوط به اتصالات Wrought Butt Weld

محصولاتی مانند زانو، سه‌راهی، تبدیل و کپ می‌توانند در دامنه این خانواده استاندارد قرار گیرند.

اما وجود عبارت B16.9 به‌تنهایی مشخص نمی‌کند اتصال از استیل 304، 316 یا گرید دیگری ساخته شده است؛ استاندارد متریال باید جداگانه بررسی شود.

ASME B16.25 چیست؟

ASME B16.25 با عنوان Buttwelding Ends به آماده‌سازی انتهای اجزایی که قرار است با Butt Welding به یکدیگر متصل شوند مربوط است.

این استاندارد مواردی مانند:

• شکل Bevel
• ابعاد و تلرانس‌های انتهای اتصال
• آماده‌سازی داخلی
• شکل‌دهی قطعات با دیواره ضخیم
• برخی جزئیات اتصال مربوط به روش‌های مختلف اجرای Root Pass

را پوشش می‌دهد.

بنابراین B16.25 را نباید جایگزین B16.9 در نظر گرفت؛ این دو استاندارد نقش متفاوتی دارند و می‌توانند در یک پروژه هم‌زمان مورد استفاده قرار گیرند.

تفاوت B16.9 و B16.25 در یک نگاه

این تفکیک کمک می‌کند هنگام خرید بدانیم هر عبارت در Specification پروژه دقیقاً به کدام بخش از محصول مربوط است.

ASTM A403/A403M چه نقشی دارد؟

در اتصالات Wrought Austenitic Stainless Steel مورد استفاده در Pressure Piping، ممکن است مشخصات متریال بر اساس ASTM A403/A403M تعیین شده باشد.

این استاندارد موضوعاتی مانند:

• ترکیب شیمیایی
• خواص مکانیکی
• عملیات حرارتی
• روش تولید
• کلاس ساخت
• برخی الزامات آزمون و بازرسی

را پوشش می‌دهد.

بنابراین اگر پروژه اتصال Butt Weld استنلس استیل می‌خواهد، ممکن است در Specification هم‌زمان عباراتی مرتبط با ASME B16.9 برای ابعاد و ASTM A403/A403M برای متریال دیده شود.

این دو عبارت جایگزین یکدیگر نیستند.

WP در مشخصات اتصالات استیل به چه معناست؟

در ASTM A403/A403M، برای برخی گریدهای اتصالات استنلس استیل از Designationهایی با پیشوند WP استفاده می‌شود.

اما هنگام سفارش نباید فقط از روی عبارت‌هایی مانند «304» یا «316» نتیجه گرفت که محصول دقیقاً مطابق یک Grade خاص ASTM است.

اگر پروژه الزام مشخصی دارد، Grade کامل درج‌شده در Material Specification، کلاس ساخت و مدارک متریال باید با درخواست خرید تطبیق داده شوند.

برای مقایسه عمومی ترکیب و کاربرد گریدهای رایج می‌توانید راهنمای تفاوت استیل 304 و 316 را نیز بررسی کنید.

آیا هر اتصال جوشی استیل مطابق ASME B16.9 است؟

خیر. صرف اینکه یک محصول «اتصال جوشی استیل» باشد، اثبات نمی‌کند مطابق ASME B16.9 تولید شده است.

استاندارد محصول باید از طریق یکی از منابع معتبر مانند:

• دیتاشیت سازنده
• Marking محصول
• Material Certificate
• مدارک فنی فروشنده
• Specification پروژه

تأیید شود.

بنابراین در زمان خرید نباید فقط از ظاهر اتصال یا عنوان صفحه محصول، استاندارد آن را استنتاج کرد.

تفاوت B16.9 با B16.11 چیست؟

ASME B16.9 برای خانواده Wrought Butt-Welding Fittings است، اما ASME B16.11 خانواده Forged Socket-Welding and Threaded Fittings را پوشش می‌دهد.

اگر پروژه Socket Weld یا اتصال Forged نیاز دارد، بهتر است محصولات مرتبط را در دسته اتصالات فشار قوی استیل بررسی کنید.

پس عبارت «اتصال جوشی» به‌تنهایی برای تعیین استاندارد کافی نیست؛ ابتدا باید مشخص شود اتصال از نوع Butt Weld یا Socket Weld است.

هنگام استعلام اتصال جوشی چه استانداردهایی را اعلام کنیم؟

اگر Specification پروژه در اختیار شماست، بهتر است اطلاعات دقیق آن بدون تغییر در استعلام درج شود. یک درخواست فنی می‌تواند شامل موارد زیر باشد:

اگر اتصال قرار است با لوله استیل موجود در پروژه جوش شود، مشخصات لوله نیز باید هم‌زمان کنترل شوند.

جمع‌بندی انتخاب استاندارد

برای خرید اتصال جوشی، بهتر است سه سؤال جداگانه پاسخ داده شوند:

ابعاد اتصال طبق چه استانداردی است؟
این بخش می‌تواند به استانداردی مانند ASME B16.9 مربوط باشد.

انتهای اتصال برای جوش چگونه آماده شده است؟
این موضوع در استانداردی مانند ASME B16.25 مطرح می‌شود.

خود اتصال از چه متریالی و طبق چه Material Specification ساخته شده است؟
برای برخی اتصالات Wrought Austenitic Stainless Steel ممکن است ASTM A403/A403M مطرح باشد.

تفکیک این سه موضوع احتمال خطای سفارش را کاهش می‌دهد و امکان مقایسه دقیق‌تر پیشنهادهای فروشندگان را فراهم می‌کند.

اتصالات جوشی استیل 304، 304L، 316 و 316L؛ کدام گرید را انتخاب کنیم؟

در خرید اتصالات جوشی استیل معمولاً با گریدهایی مانند 304، 304L، 316 و 316L روبه‌رو می‌شویم. این گریدها همگی از خانواده استنلس استیل آستنیتی هستند، اما ترکیب شیمیایی و رفتار آن‌ها در شرایط مختلف یکسان نیست.

انتخاب گرید باید بر اساس Specification پروژه، نوع سیال، شرایط خوردگی، روش ساخت و جوشکاری، دمای کاری و الزامات متریال انجام شود و نباید فقط با مقایسه قیمت تصمیم گرفت.

تفاوت 304 و 304L چیست؟

304 یکی از گریدهای رایج استنلس استیل آستنیتی است. 304L نسخه کم‌کربن خانواده 304 محسوب می‌شود.

حرف L مخفف Low Carbon است و کاهش مقدار کربن می‌تواند در کاربردهای جوشکاری از نظر مقاومت در برابر خوردگی بین‌دانه‌ای اهمیت داشته باشد.

به همین دلیل در پروژه‌ای که Specification به‌طور مشخص 304L تعیین کرده است، نباید صرفاً به دلیل شباهت نام، 304 را بدون بررسی جایگزین آن کرد.

تفاوت 316 و 316L چیست؟

316 نسبت به خانواده 304 دارای مولیبدن است. وجود مولیبدن می‌تواند مقاومت در برابر برخی انواع خوردگی عمومی و موضعی را افزایش دهد.

316L نیز نسخه کم‌کربن خانواده 316 است و در کاربردهای جوشی به دلیل کربن پایین‌تر می‌تواند از نظر جوش‌پذیری و مقاومت در برابر خوردگی بین‌دانه‌ای مزیت داشته باشد.

با این حال عبارت «316L» به معنی مقاومت کامل در برابر هر محیط خورنده نیست. نوع ماده شیمیایی، غلظت، دما، کلراید و سایر شرایط محیط باید جداگانه بررسی شوند.

تفاوت اصلی 304 و 316 چیست؟

یکی از تفاوت‌های مهم، وجود مولیبدن در خانواده 316 است.

این عنصر می‌تواند مقاومت خوردگی را در بعضی محیط‌ها افزایش دهد، به‌خصوص در شرایطی که خوردگی موضعی مانند Pitting یا Crevice Corrosion مطرح باشد.

اما این موضوع نباید به قاعده ساده «316 همیشه بهتر از 304 است» تبدیل شود. در بعضی پروژه‌ها 304 کاملاً کافی است و استفاده از گرید گران‌تر الزام فنی ایجاد نمی‌کند.

برای مقایسه عمومی‌تر می‌توانید راهنمای تفاوت استیل 304 و 316 را نیز مطالعه کنید.

چرا گریدهای L در اتصالات جوشی اهمیت دارند؟

در فرآیند جوشکاری، ناحیه‌ای در اطراف جوش تحت تأثیر حرارت قرار می‌گیرد. ترکیب شیمیایی متریال می‌تواند روی رفتار این ناحیه اثر بگذارد.

گریدهای کم‌کربن مانند 304L و 316L با هدف کاهش ریسک برخی مشکلات مرتبط با جوشکاری و خوردگی بین‌دانه‌ای مورد استفاده قرار می‌گیرند.

اما انتخاب Grade و روش جوشکاری باید مطابق Material Specification، WPS و الزامات مهندسی پروژه انجام شود؛ صرف جوشی‌بودن اتصال به معنی الزام خودکار 304L یا 316L نیست.

آیا 316L همیشه برای محیط کلرایدی مناسب است؟

خیر.

316L نسبت به 304 در بسیاری از محیط‌ها مقاومت بیشتری دارد، اما در محیط‌های دارای کلراید شدید، دمای بالا یا شرایط شیمیایی خاص ممکن است همچنان در معرض Pitting، Crevice Corrosion یا سایر مکانیزم‌های خوردگی قرار گیرد.

بنابراین عباراتی مانند «316L ضد اسید»، «316L ضد کلر» یا «کاملاً ضدخوردگی» نباید بدون بررسی شرایط واقعی پروژه استفاده شوند.

Grade تجاری را با Grade استاندارد اشتباه نگیرید

در بازار ممکن است یک اتصال با عنوان ساده «زانو 316» یا «سه‌راهی 304L» معرفی شود، اما برای پروژه‌هایی که Specification مشخص دارند، این عنوان به‌تنهایی کافی نیست.

برای اتصالات Wrought Stainless Steel ممکن است استاندارد متریال ASTM A403/A403M و Designationهای کامل‌تری در مدارک دیده شوند.

بنابراین در خرید پروژه‌ای بهتر است موارد زیر کنترل شوند:

• Grade کامل متریال
• Material Specification
• Heat Number
• MTC یا Material Certificate، در صورت الزام
• Seamless یا Welded بودن، در صورت مشخص‌شدن در پروژه
• کلاس ساخت یا NDE موردنیاز، در صورت وجود
• استاندارد ابعادی اتصال

آیا می‌توان 304L و 304 را جایگزین یکدیگر کرد؟

جایگزینی گریدها نباید صرفاً بر اساس شباهت نام انجام شود.

در بعضی محصولات تجاری ممکن است ترکیب شیمیایی محصول امکان تطابق با بیش از یک Designation را داشته باشد، اما این موضوع باید از Certificate و Specification واقعی همان محصول تأیید شود.

اگر مدارک پروژه 304L، 316L یا Grade مشخص دیگری را الزام کرده‌اند، همان Grade باید مبنای استعلام قرار گیرد مگر اینکه جایگزینی توسط مسئول فنی پروژه تأیید شود.

جدول مقایسه سریع گریدهای رایج

این جدول فقط برای مقایسه اولیه است و جایگزین Specification پروژه یا بررسی سازگاری متریال نیست.

برای سفارش اتصال جوشی چه Gradeای اعلام کنیم؟

اگر مدارک پروژه در دسترس است، Grade دقیق همان مدارک را اعلام کنید.

یک استعلام کامل می‌تواند شامل این اطلاعات باشد:

• نوع اتصال؛ زانو، سه‌راهی، تبدیل یا کپ
• سایز
• Schedule یا ضخامت دیواره
• Grade دقیق؛ مانند 304L یا 316L در صورت الزام
• Material Specification
• استاندارد ابعادی
• نوع ساخت، در صورت الزام
• مدارک متریال موردنیاز
• تعداد

اگر Grade هنوز توسط طراح مشخص نشده است، انتخاب بین 304، 304L، 316 و 316L باید با توجه به سیال، خوردگی، شرایط جوشکاری و الزامات پروژه انجام شود، نه صرفاً بر اساس قیمت یا عبارت «استیل نگیر».

قیمت اتصالات جوشی استیل به چه عواملی بستگی دارد؟

قیمت اتصالات جوشی استیل فقط بر اساس سایز تعیین نمی‌شود. نوع اتصال، گرید استنلس استیل، Schedule یا ضخامت دیواره، روش ساخت، استاندارد موردنیاز، برند و مدارک فنی پروژه همگی می‌توانند روی قیمت نهایی اثر بگذارند.

به همین دلیل دو زانو یا سه‌راهی با سایز اسمی یکسان ممکن است قیمت‌های متفاوتی داشته باشند.

نوع اتصال

اولین عامل، نوع خود اتصال است. زانو، سه‌راهی، تبدیل و کپ از نظر وزن، شکل ساخت و مقدار متریال یکسان نیستند.

همچنین در یک خانواده مشخص نیز تفاوت‌هایی وجود دارد؛ برای مثال:

• زانو 45 درجه و 90 درجه
• سه‌راهی مساوی و تبدیلی
• تبدیل هم‌مرکز و غیرهم‌مرکز

هرکدام ساختار و مقدار متریال متفاوتی دارند.

گرید استنلس استیل

اتصالات جوشی ممکن است با گریدهایی مانند 304، 304L، 316 یا 316L عرضه شوند.

نوع گرید می‌تواند روی قیمت اثر بگذارد، اما انتخاب متریال نباید صرفاً بر اساس هزینه انجام شود. ابتدا باید Grade تعیین‌شده در Specification یا شرایط واقعی پروژه بررسی شود.

برای مقایسه اولیه می‌توانید راهنمای تفاوت استیل 304 و 316 را نیز مطالعه کنید.

سایز اتصال

با افزایش سایز، ابعاد و وزن اتصال تغییر می‌کند و در نتیجه مقدار متریال مصرفی نیز می‌تواند افزایش پیدا کند.

اما مقایسه قیمت فقط با سایز صحیح نیست. برای مثال یک زانو 4 اینچ با Schedule سبک و همان زانو با ضخامت بیشتر، الزاماً قیمت یکسانی ندارند.

Schedule یا ضخامت دیواره

ضخامت یکی از عوامل مهم در قیمت اتصالات جوشی استیل است.

در یک سایز مشخص، اتصالات با Scheduleهای متفاوت می‌توانند وزن و مقدار متریال متفاوتی داشته باشند. بنابراین در استعلام بهتر است عباراتی مانند:

• Sch 10S
• Sch 40S
• Sch 80S

یا ضخامت واقعی موردنیاز پروژه، در صورت مشخص‌بودن، اعلام شوند.

موجودبودن هر Schedule نیز باید برای همان سایز و Grade بررسی شود.

Seamless یا Welded بودن

روش ساخت اتصال نیز می‌تواند روی قیمت اثر بگذارد.

در بعضی پروژه‌ها ممکن است Seamless یا Welded بودن اتصال به‌طور مشخص در Specification تعیین شده باشد. اگر چنین الزامی وجود دارد، باید همان مشخصه هنگام استعلام اعلام شود.

نباید یک اتصال Seamless و Welded را صرفاً به دلیل یکسان‌بودن سایز و Grade، محصول کاملاً معادل در نظر گرفت.

استاندارد ابعادی

اگر پروژه استاندارد مشخصی مانند ASME B16.9 را الزام کرده است، تأمین محصول مطابق همان استاندارد می‌تواند بر قیمت، برند قابل انتخاب و شرایط تأمین اثر بگذارد.

صرف شباهت ظاهری اتصال به یک قطعه استاندارد، اثبات‌کننده انطباق آن با استاندارد نیست.

Material Specification

در پروژه‌های صنعتی ممکن است علاوه بر استاندارد ابعادی، Material Specification نیز مشخص باشد.

برای مثال در بعضی اتصالات Wrought Stainless Steel ممکن است ASTM A403/A403M در مدارک پروژه ذکر شده باشد.

این الزام نیز می‌تواند نوع محصول قابل قبول و قیمت آن را تغییر دهد.

مدارک فنی و MTC

بعضی پروژه‌ها فقط محصول نمی‌خواهند و مدارک نیز بخشی از خرید هستند.

ممکن است مواردی مانند:

• MTC یا Material Test Certificate
• Heat Number
• گواهی متریال
• نتایج تست
• مدارک بازرسی
• Traceability

در درخواست خرید الزام شده باشند.

محصول دارای مدارک مشخص را نباید از نظر قیمت مستقیماً با کالایی که بدون این مدارک عرضه می‌شود مقایسه کرد.

برند و کشور سازنده

برند، سازنده، کشور تولید، کیفیت ساخت و امکان ارائه مدارک معتبر می‌توانند روی قیمت اثر بگذارند.

در خرید پروژه‌ای بهتر است ابتدا مشخصات فنی و سطح مدارک موردنیاز ثابت شوند و سپس قیمت پیشنهادهای هم‌سطح با یکدیگر مقایسه شود.

شرایط بازار استنلس استیل

قیمت مواد اولیه، نرخ ارز، هزینه حمل، موجودی بازار و شرایط تأمین نیز متغیر هستند.

به همین دلیل قیمت ثبت‌شده در گذشته یا قیمت یک اتصال با مشخصات نزدیک، نمی‌تواند قیمت قطعی سفارش جدید تلقی شود.

چرا قیمت دو زانو استیل هم‌سایز متفاوت است؟

اگر دو زانو هر دو مثلاً سایز یکسانی داشته باشند، اختلاف قیمت آن‌ها می‌تواند ناشی از تفاوت در موارد زیر باشد:

• Grade متریال
• Schedule یا ضخامت دیواره
• Seamless یا Welded بودن
• شعاع و نوع زانو
• استاندارد ساخت
• برند
• کشور سازنده
• مدارک فنی همراه محصول

بنابراین مقایسه درست باید به‌صورت مشخصات در برابر مشخصات انجام شود، نه فقط سایز در برابر سایز.

برای استعلام قیمت اتصالات جوشی چه اطلاعاتی ارسال کنیم؟

برای دریافت قیمت دقیق‌تر بهتر است درخواست شامل این موارد باشد:

اگر اتصال قرار است با لوله استیل مشخصی نصب شود، بهتر است مشخصات همان لوله نیز همراه استعلام ارسال شود تا سایز، ضخامت و متریال اتصال با خط واقعی تطبیق داده شوند.

سؤالات متداول درباره اتصالات جوشی استیل

اتصال Butt Weld چیست؟

در اتصال Butt Weld، انتهای لوله و اتصال روبه‌روی یکدیگر قرار می‌گیرند و محل اتصال جوشکاری می‌شود. این ساختار با Socket Weld تفاوت دارد؛ در Socket Weld، لوله داخل سوکت اتصال قرار می‌گیرد. اگر پروژه به Socket Weld نیاز دارد، دسته اتصالات فشار قوی استیل مرتبط‌تر است.

تفاوت Butt Weld و Socket Weld چیست؟

تفاوت اصلی در نحوه اتصال لوله به فیتینگ است. در Butt Weld دو انتها در مقابل هم جوش می‌شوند، اما در Socket Weld لوله داخل نشیمن اتصال قرار می‌گیرد و از بیرون جوش می‌شود. استانداردهای رایج این دو خانواده نیز یکسان نیستند.

Schedule در اتصالات جوشی چیست؟

Schedule به سیستم نام‌گذاری ضخامت دیواره لوله و اتصال مربوط است. در یک سایز اسمی مشخص، Scheduleهای متفاوت می‌توانند ضخامت‌های متفاوتی داشته باشند. به همین دلیل هنگام خرید اتصالات جوشی استیل فقط اعلام سایز کافی نیست و ضخامت یا Schedule نیز باید مشخص باشد.

تفاوت Sch 10S و Sch 40S چیست؟

این دو Designation به ضخامت‌های متفاوت در سیستم Schedule لوله‌های استنلس استیل اشاره دارند. مقدار دقیق ضخامت به سایز لوله وابسته است و باید از جدول استاندارد مربوط بررسی شود. بنابراین نمی‌توان یک اختلاف ضخامت ثابت برای همه سایزها اعلام کرد.

آیا Schedule اتصال باید با لوله یکسان باشد؟

در بسیاری از پروژه‌ها اتصال با ضخامت متناظر با لوله انتخاب می‌شود، اما معیار نهایی باید ضخامت واقعی، Specification پروژه و جزئیات اتصال جوشی باشد. صرف یکسان‌بودن نام Schedule بدون بررسی Wall Thickness کافی نیست.

اتصالات جوشی استیل 304 بهتر هستند یا 316؟

هیچ‌کدام برای همه پروژه‌ها انتخاب مطلق نیستند. نوع سیال، محیط خورنده، دما و Specification پروژه باید بررسی شوند. خانواده 316 در برخی محیط‌ها مقاومت خوردگی بیشتری دارد، اما انتخاب Grade باید بر اساس شرایط واقعی انجام شود. برای مقایسه بیشتر می‌توانید راهنمای تفاوت استیل 304 و 316 را بررسی کنید.

تفاوت 304 و 304L چیست؟

304L نسخه کم‌کربن خانواده 304 است. در برخی کاربردهای جوشی، Grade کم‌کربن می‌تواند از نظر مقاومت در برابر خوردگی بین‌دانه‌ای اهمیت داشته باشد. اگر Specification پروژه 304L تعیین کرده است، 304 نباید بدون تأیید فنی جایگزین شود.

تفاوت 316 و 316L چیست؟

316L نسخه کم‌کربن خانواده 316 است. این Grade می‌تواند در برخی کاربردهای جوشی مزیت داشته باشد، اما مناسب‌بودن آن برای هر سیال یا محیط خورنده باید جداگانه بررسی شود.

Seamless و Welded در اتصالات جوشی چه تفاوتی دارند؟

این اصطلاحات به روش ساخت قطعه مربوط می‌شوند. در بعضی پروژه‌ها Seamless یا Welded بودن فیتینگ به‌طور مشخص در Specification تعیین می‌شود. اگر چنین الزامی وجود دارد، همان مشخصه باید هنگام استعلام اعلام شود و این دو گزینه صرفاً به دلیل یکسان‌بودن سایز و Grade معادل تلقی نشوند.

ASME B16.9 چیست؟

ASME B16.9 استاندارد مربوط به Factory-Made Wrought Buttwelding Fittings است و موضوعاتی مانند ابعاد، تلرانس‌ها، Rating، Testing و Marking را پوشش می‌دهد. صرف «جوشی بودن» یک اتصال به معنی مطابقت خودکار آن با B16.9 نیست و استاندارد واقعی محصول باید از مدارک فنی تأیید شود.

ASME B16.25 چه تفاوتی با B16.9 دارد؟

B16.9 بیشتر به مشخصات خود اتصال Butt Weld مربوط است، در حالی که B16.25 روی آماده‌سازی انتهای قطعات برای Buttwelding، از جمله Bevel و جزئیات انتهای اتصال، تمرکز دارد. این دو استاندارد نقش‌های متفاوتی دارند و می‌توانند در یک پروژه هم‌زمان مطرح باشند.

ASTM A403 چه ارتباطی با اتصالات جوشی استیل دارد؟

ASTM A403/A403M مشخصات متریال برخی اتصالات Wrought Austenitic Stainless Steel برای Pressure Piping را پوشش می‌دهد. در نتیجه ممکن است یک اتصال از نظر ابعاد تحت استانداردی مانند B16.9 و از نظر متریال تحت Specification متفاوتی مانند ASTM A403 تعریف شود.

برای استعلام قیمت اتصالات جوشی چه اطلاعاتی لازم است؟

بهتر است نوع اتصال، سایز، Schedule یا ضخامت، Grade متریال، Seamless یا Welded بودن در صورت الزام، استاندارد ابعادی، Material Specification، مدارک فنی موردنیاز و تعداد اعلام شوند. اگر اتصال برای لوله استیل مشخصی خریداری می‌شود، مشخصات همان لوله نیز همراه درخواست ارسال شود.

خرید و استعلام قیمت اتصالات جوشی استیل

برای انتخاب صحیح اتصال جوشی، فقط نام قطعه و سایز کافی نیست. بهتر است هنگام استعلام نوع اتصال، سایز، Schedule یا ضخامت دیواره، گرید متریال، استاندارد موردنیاز، روش ساخت و تعداد مشخص باشند.

اگر هنوز روش اتصال پروژه قطعی نشده است، ابتدا خانواده اتصالات استیل را بررسی کنید. برای سیستم‌های رزوه‌ای، اتصالات دنده‌ای استیل و برای فیتینگ‌های Forged و Socket Weld، اتصالات فشار قوی استیل گزینه‌های مرتبط‌تری هستند.

در پروژه‌های Butt Weld، مشخصات اتصال باید با لوله استیل مورد استفاده در خط از نظر سایز، ضخامت و متریال تطبیق داده شود. برای انتخاب گرید نیز می‌توانید راهنمای تفاوت استیل 304 و 316 را بررسی کنید.

برای استعلام قیمت اتصالات جوشی استیل، لیست اقلام پروژه شامل نوع اتصال، سایز، Schedule، Grade، استاندارد و تعداد را برای آدلی استیل ارسال کنید تا محصول متناسب با مشخصات درخواست بررسی شود.
