اتصالات ابزار دقیق

انواع اتصالات ابزار دقیق استیل

اتصالات ابزار دقیق استیل برای ایجاد اتصال بین تیوب‌ها، تجهیزات اندازه‌گیری و اجزای کنترلی خطوط فرایندی استفاده می‌شوند. این اتصالات از نظر شکل، تعداد مسیرها، نوع رزوه و ساختار آب‌بندی به مدل‌های مختلفی تقسیم می‌شوند.

انتخاب هر مدل باید بر اساس وظیفه اتصال، سایز تیوب، ضخامت دیواره، نوع رزوه، گرید متریال و مشخصات واقعی سازنده انجام شود.

کانکتور مستقیم

Straight Connector برای ایجاد اتصال مستقیم بین تیوب و تیوب یا تیوب و یک اتصال رزوه‌ای استفاده می‌شود.

بسته به مدل، ممکن است یک سمت اتصال برای تیوب و سمت دیگر دارای رزوه نری یا مادگی باشد. بنابراین در زمان سفارش باید مشخص شود:

• سایز تیوب
• نوع و سایز رزوه
• گرید متریال
• نوع سیستم آب‌بندی

صرف عبارت «کانکتور 1/2 اینچ» برای انتخاب دقیق کافی نیست.

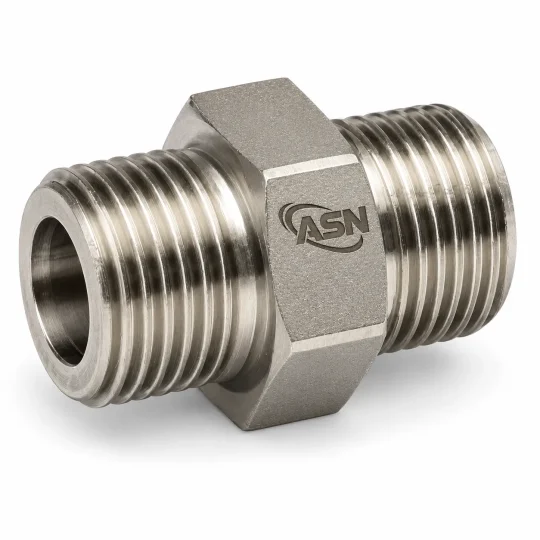

مغزی ابزار دقیق استیل

مغزی یا Male Connector در برخی سیستم‌ها برای اتصال تیوب به یک پورت رزوه‌ای استفاده می‌شود.

در آدلی استیل محصول مغزی ابزار دقیق استیل در این خانواده قرار می‌گیرد.

در انتخاب این اتصال باید علاوه بر سایز تیوب، نوع رزوه نیز مشخص باشد. اگر رزوه پروژه NPT، BSPP یا BSPT است، تفاوت این استانداردها باید قبل از سفارش بررسی شود.

Union ابزار دقیق

Union برای اتصال دو تیوب به یکدیگر استفاده می‌شود و در مدل‌های مختلف می‌تواند به‌صورت مستقیم، زانویی یا سه‌راهی طراحی شود.

مزیت اصلی Union این است که اتصال دو بخش تیوب را بدون نیاز به تبدیل به رزوه میانی انجام می‌دهد، اما مشخصات واقعی هر مدل باید از روی دیتاشیت همان محصول بررسی شود.

زانو ابزار دقیق

Elbow برای تغییر جهت مسیر تیوب استفاده می‌شود.

مدل‌های زانویی می‌توانند:

• تیوب به تیوب
• تیوب به رزوه نری
• تیوب به رزوه مادگی

باشند.

بنابراین علاوه بر زاویه، باید سایز دو سمت اتصال و نوع رزوه نیز مشخص شوند.

سه‌راهی ابزار دقیق

Tee برای ایجاد انشعاب در مسیر تیوب استفاده می‌شود و می‌تواند به‌صورت مساوی یا تبدیلی طراحی شود.

در سه‌راهی تبدیلی، ممکن است یکی از شاخه‌ها سایز متفاوتی داشته باشد، بنابراین فقط عنوان «سه‌راهی ابزار دقیق» برای استعلام کافی نیست.

Reducer ابزار دقیق

Reducer برای اتصال دو بخش با سایز متفاوت استفاده می‌شود.

در سیستم‌های ابزار دقیق، کاهش سایز ممکن است بین دو Tube Size یا بین Tube و Thread انجام شود. بنابراین باید مشخص شود کاهش سایز دقیقاً در کدام سمت اتصال اتفاق می‌افتد.

Adapter

Adapter برای تبدیل نوع اتصال استفاده می‌شود؛ برای مثال تبدیل Tube Connection به رزوه یا تبدیل بین دو نوع رزوه.

در این مدل‌ها مشخص‌کردن موارد زیر ضروری است:

• نوع اتصال سمت اول
• نوع اتصال سمت دوم
• سایز هر دو سمت
• نوع رزوه
• گرید متریال

اگر تبدیل فقط مربوط به اتصالات رزوه‌ای Pipe باشد، ممکن است دسته اتصالات دنده‌ای استیل مرتبط‌تر باشد.

تفاوت Connector و Adapter چیست؟

این دو اصطلاح در بازار گاهی به‌جای هم استفاده می‌شوند، اما از نظر فنی همیشه یک مفهوم ندارند.

Connector معمولاً برای ایجاد اتصال مستقیم بین اجزای سیستم استفاده می‌شود، در حالی که Adapter بیشتر زمانی مطرح است که نوع اتصال یا استاندارد دو سمت با یکدیگر متفاوت باشد.

با این حال نام‌گذاری دقیق بین سازندگان می‌تواند متفاوت باشد، بنابراین همیشه باید Part Number و دیتاشیت محصول بررسی شود.

Tube Fitting با Pipe Fitting چه تفاوتی دارد؟

یکی از تفاوت‌های اصلی این است که Tube Fitting بر اساس قطر خارجی تیوب انتخاب می‌شود، در حالی که Pipe Fitting معمولاً با سیستم NPS یا سایز نامی Pipe تعریف می‌شود.

به همین دلیل یک عدد یکسان روی Tube و Pipe الزاماً به معنی ابعاد واقعی یکسان نیست.

اگر اتصال شما برای Pipe طراحی شده است، خانواده‌های اتصالات دنده‌ای استیل یا اتصالات فشار قوی استیل ممکن است انتخاب مرتبط‌تری باشند.

برای انتخاب اتصال ابزار دقیق از کجا شروع کنیم؟

ابتدا مشخص کنید اتصال قرار است چه کاری انجام دهد:

پس از تعیین نوع اتصال باید سایز تیوب، ضخامت دیواره، نوع رزوه، متریال و مشخصات فنی محصول نیز کنترل شوند.

برای بررسی تفاوت رزوه‌ها می‌توانید راهنمای BSP و NPT را نیز مطالعه کنید.

Single Ferrule و Double Ferrule چیست؟

در بسیاری از اتصالات ابزار دقیق، آب‌بندی و گرفتن تیوب با استفاده از Ferrule انجام می‌شود. این ساختار می‌تواند بسته به طراحی سازنده تک‌فروله (Single Ferrule) یا دوفروله (Double Ferrule) باشد.

تفاوت این دو فقط در تعداد قطعات نیست؛ هندسه Ferrule، نحوه انتقال نیرو، روش گرفتن تیوب و دستور نصب نیز بین سیستم‌ها متفاوت است.

به همین دلیل هنگام خرید اتصالات ابزار دقیق استیل نباید صرفاً از روی ظاهر اتصال نتیجه گرفت که Single Ferrule یا Double Ferrule است.

Single Ferrule چیست؟

در سیستم Single Ferrule یک Ferrule اصلی بین Nut و Body قرار می‌گیرد و هنگام Tightening وظیفه گرفتن تیوب و ایجاد Seal را بر عهده دارد.

این طراحی در بعضی خانواده‌های Instrumentation Tube Fittings استفاده می‌شود و عملکرد آن به شکل Ferrule، متریال، تلرانس ساخت و دستور نصب همان سازنده وابسته است.

بنابراین «تک‌فروله بودن» به‌تنهایی نشانه ضعف یا قوت اتصال نیست.

Double Ferrule چیست؟

در سیستم Double Ferrule معمولاً دو جزء جداگانه وجود دارد:

• Front Ferrule
• Back Ferrule

این دو قطعه هنگام Tightening وظایف متفاوتی در Seal و Grip تیوب انجام می‌دهند.

در این ساختار، Front Ferrule بیشتر در ناحیه آب‌بندی اتصال نقش دارد و Back Ferrule در گرفتن تیوب و انتقال نیرو مؤثر است؛ اما جزئیات دقیق عملکرد باید از طراحی همان سازنده استخراج شود.

Single Ferrule بهتر است یا Double Ferrule؟

پاسخ مطلقی وجود ندارد.

هر دو سیستم در محصولات صنعتی واقعی استفاده می‌شوند. برای مثال Parker در خانواده CPI از Single Ferrule و در خانواده A-LOK از Two Ferrule استفاده می‌کند. بنابراین وجود هر دو طراحی در محصولات یک سازنده معتبر نشان می‌دهد که انتخاب باید بر اساس طراحی، کاربرد و دیتاشیت محصول باشد، نه صرف تعداد Ferrule.

هنگام مقایسه بهتر است این موارد بررسی شوند:

• سایز و جنس تیوب
• ضخامت دیواره تیوب
• متریال فیتینگ
• Pressure Rating همان مدل
• Temperature Rating
• شرایط لرزش
• روش مونتاژ
• امکان باز و بست مجدد
• دستورالعمل سازنده

Front Ferrule و Back Ferrule چه تفاوتی دارند؟

در طراحی‌های Double Ferrule، Front Ferrule در سمت Body اتصال قرار می‌گیرد و Back Ferrule پشت آن قرار دارد.

این دو قطعه را نباید جابه‌جا نصب کرد. ترتیب، جهت نصب و میزان Tightening باید دقیقاً مطابق دستور سازنده باشد.

همچنین ظاهر مشابه Ferruleها دلیل بر سازگاری آن‌ها با محصولات برند دیگر نیست.

آیا Ferrule برندهای مختلف قابل جایگزینی هستند؟

نباید چنین فرضی کرد.

Ferrule، Nut و Body یک مجموعه مهندسی‌شده هستند و تلرانس‌ها و هندسه آن‌ها بین سازندگان متفاوت است. به همین دلیل قطعات یک برند نباید بدون تأیید رسمی سازنده با بدنه یا Nut برند دیگر ترکیب شوند.

برای نمونه، Swagelok صراحتاً توصیه می‌کند Ferrule، Nut و Body از سازندگان مختلف با هم Mix یا Interchange نشوند.

این نکته در خرید قطعات یدکی اهمیت زیادی دارد؛ ممکن است دو Ferrule از نظر ظاهری شبیه باشند اما عملکرد آن‌ها در مجموعه یکسان نباشد.

Ferrule چگونه تیوب را آب‌بندی می‌کند؟

با Tightening صحیح Nut، Ferrule طبق طراحی سازنده روی سطح خارجی تیوب و داخل Body درگیر می‌شود.

برای عملکرد مناسب، موارد زیر اهمیت دارند:

• قطر خارجی صحیح تیوب
• Roundness مناسب
• سطح سالم تیوب
• ضخامت دیواره مناسب
• سختی متناسب تیوب و Ferrule
• Insert شدن کامل تیوب
• میزان Tightening صحیح

بنابراین حتی بهترین فیتینگ نیز اگر با تیوب نامناسب یا مونتاژ اشتباه استفاده شود، نمی‌تواند عملکرد طراحی‌شده خود را تضمین کند.

آیا همه اتصالات ابزار دقیق آدلی Double Ferrule هستند؟

این موضوع نباید بدون بررسی محصول فرض شود.

در فایل اقدام آدلی، محصول مغزی ابزار دقیق استیل در این خوشه ثبت شده، اما نوع Ferrule آن باید از دیتاشیت یا مشخصات واقعی همان محصول تأیید شود.

بنابراین در صفحه Category بهتر است به‌جای عبارت کلی «تمام اتصالات دوفروله هستند»، ساختار هر محصول به‌صورت جداگانه اعلام شود.

هنگام سفارش Tube Fitting چه اطلاعاتی درباره Ferrule لازم است؟

در استعلام حرفه‌ای بهتر است این موارد مشخص باشند:

اگر نوع رزوه هنوز مشخص نیست، راهنمای تفاوت BSP و NPT را نیز بررسی کنید.

Tube و Pipe چه تفاوتی دارند؟

در سیستم‌های ابزار دقیق، Tube و Pipe هر دو برای انتقال سیال استفاده می‌شوند، اما روش سایزبندی و انتخاب اتصال آن‌ها یکسان نیست.

Tube معمولاً بر اساس قطر خارجی واقعی یا Outside Diameter (OD) و ضخامت دیواره مشخص می‌شود، در حالی که Pipe معمولاً با Nominal Pipe Size یا NPS و Schedule معرفی می‌شود.

به همین دلیل یک Tube با سایز ½ اینچ و یک Pipe با عنوان ½ اینچ الزاماً قطر خارجی یکسانی ندارند و فیتینگ‌های آن‌ها نیز نباید به‌جای یکدیگر انتخاب شوند.

سایز Tube چگونه مشخص می‌شود؟

در Tube معمولاً قطر خارجی واقعی مبنای انتخاب است.

برای مثال اگر تیوب با مشخصات زیر معرفی شود:

½ in OD × 0.049 in Wall

یعنی:

• قطر خارجی واقعی تیوب: ½ اینچ
• ضخامت دیواره: 0.049 اینچ

در سیستم متریک نیز ممکن است تیوب به‌صورت:

12 mm OD × 1 mm Wall

معرفی شود.

بنابراین هنگام خرید اتصالات ابزار دقیق استیل باید OD واقعی تیوب مشخص باشد.

سایز Pipe چگونه مشخص می‌شود؟

Pipe معمولاً با NPS یا Nominal Pipe Size معرفی می‌شود.

برای مثال عبارت:

NPS ½

یک سایز نامی Pipe است و نباید آن را مستقیماً به معنی قطر خارجی ½ اینچ در نظر گرفت.

ضخامت دیواره Pipe نیز معمولاً با Schedule مشخص می‌شود؛ مانند:

• Sch 10
• Sch 40
• Sch 80

بنابراین برای Pipe معمولاً باید هم NPS و هم Schedule مشخص باشند.

چرا Tube Fitting و Pipe Fitting را نباید با هم اشتباه گرفت؟

Tube Fitting معمولاً روی سطح خارجی Tube آب‌بندی و Grip ایجاد می‌کند. بنابراین قطر خارجی واقعی Tube، تلرانس، سطح، سختی و ضخامت دیواره آن برای عملکرد صحیح اتصال اهمیت دارند.

در مقابل، Pipe Fitting می‌تواند بر اساس ساختارهایی مانند:

• رزوه NPT
• رزوه BSP
• Socket Weld
• Butt Weld

به Pipe متصل شود.

اگر سیستم شما Pipe است، ممکن است اتصالات دنده‌ای استیل یا اتصالات فشار قوی استیل مناسب‌تر از Tube Fitting باشند.

مثال: آیا Tube نیم اینچ با Pipe نیم اینچ یکسان است؟

خیر.

عبارت ½ inch Tube OD یعنی قطر خارجی واقعی تیوب تقریباً ½ اینچ است.

اما NPS ½ Pipe یک نام اسمی است و قطر خارجی واقعی Pipe برابر با عدد ½ اینچ نیست.

بنابراین یک Tube Fitting نیم‌اینچ نباید صرفاً به دلیل تشابه نام سایز روی Pipe نیم‌اینچ نصب شود.

ضخامت دیواره Tube چه اهمیتی دارد؟

در Tube Fitting فقط OD اهمیت ندارد. ضخامت Wall نیز باید با محدوده قابل قبول فیتینگ و شرایط کاری سیستم سازگار باشد.

دیواره بیش از حد نازک می‌تواند هنگام درگیرشدن Ferrule تغییر شکل نامناسبی پیدا کند و دیواره بسیار ضخیم نیز الزاماً باعث افزایش ظرفیت مجاز مجموعه Tube Fitting نمی‌شود.

به همین دلیل در استعلام باید حداقل این دو مشخصه اعلام شوند:

• Tube OD
• Wall Thickness

مثال

به‌جای عبارت:

اتصال ابزار دقیق برای تیوب 12

بهتر است اعلام شود:

Tube: 12 mm OD × 1 mm Wall

تا انتخاب اتصال دقیق‌تر انجام شود.

OD، ID و Wall Thickness چه ارتباطی دارند؟

سه مشخصه اصلی تیوب عبارت‌اند از:

OD: قطر خارجی
ID: قطر داخلی
Wall Thickness: ضخامت دیواره

رابطه هندسی آن‌ها به‌صورت زیر است:

ID = OD − 2 × Wall Thickness

بنابراین دو تیوب با OD یکسان اما ضخامت دیواره متفاوت، قطر داخلی متفاوتی خواهند داشت.

این تفاوت می‌تواند روی سطح عبور جریان و شرایط طراحی سیستم اثر بگذارد.

سایز متریک و اینچی Tube را با هم جایگزین نکنید

Tube Fittingها می‌توانند برای سایزهای اینچی یا متریک طراحی شوند.

برای مثال:

• ¼ in Tube
• 6 mm Tube

از نظر عددی نزدیک به هم هستند، اما یکسان نیستند و نباید بدون تأیید سازنده جایگزین یکدیگر شوند.

همین موضوع درباره سایزهایی مانند:

• ⅜ in و 10 mm
• ½ in و 12 mm
• ¾ in و 18 mm یا 20 mm

نیز صدق می‌کند.

در انتخاب فیتینگ باید دقیقاً مشخص شود سیستم Metric یا Fractional/Inch است.

تیوب مناسب Instrument Fitting چه ویژگی‌هایی دارد؟

فقط سایز صحیح کافی نیست. Tube مورد استفاده باید با سیستم فیتینگ سازگار باشد.

موارد مهم شامل:

• قطر خارجی و تلرانس مناسب
• ضخامت دیواره مناسب
• متریال سازگار
• سختی مناسب نسبت به فیتینگ
• سطح خارجی سالم
• نداشتن خراش عمیق یا تغییر شکل
• Roundness مناسب

هستند.

در سیستم‌هایی که Ferrule روی OD تیوب آب‌بندی می‌کند، کیفیت سطح خارجی تیوب اهمیت مستقیم دارد.

اتصال Tube به Pipe چگونه انجام می‌شود؟

اگر یک سمت سیستم Tube و سمت دیگر Pipe باشد، معمولاً از Connector یا Adapter متناسب استفاده می‌شود.

برای مثال ممکن است یک سمت اتصال:

Tube OD Connection

و سمت دیگر:

Male NPT

باشد.

در این حالت باید هر دو مشخصه جداگانه اعلام شوند:

• سایز Tube
• سایز و نوع Pipe Thread

برای تشخیص رزوه سمت Pipe می‌توانید راهنمای تفاوت BSP و NPT را نیز بررسی کنید.

برای سفارش Tube Fitting چه اطلاعاتی ارسال کنیم؟

اگر فقط سایز اسمی Pipe در اختیار دارید، قبل از سفارش Tube Fitting ابتدا مشخص کنید تجهیز واقعاً برای Tube OD طراحی شده است یا Pipe/NPS.

NPT، BSPP و BSPT در اتصالات ابزار دقیق چه تفاوتی دارند؟

در بسیاری از اتصالات ابزار دقیق، یک سمت فیتینگ به Tube متصل می‌شود و سمت دیگر دارای رزوه برای اتصال به گیج، ترانسمیتر، منیفولد، ولو یا تجهیزات دیگر است.

سه رزوه‌ای که در این سیستم‌ها زیاد دیده می‌شوند عبارت‌اند از:

• NPT
• BSPT
• BSPP

این رزوه‌ها از نظر شکل دنده، زاویه Thread، مخروطی یا موازی بودن و روش آب‌بندی با یکدیگر تفاوت دارند.

به همین دلیل هنگام خرید اتصالات ابزار دقیق استیل فقط اعلام عبارت «رزوه 1/2 اینچ» کافی نیست.

رزوه NPT چیست؟

NPT یا National Pipe Taper یک رزوه مخروطی است.

در این سیستم، قطر رزوه در طول اتصال تغییر می‌کند و با Tightening، رزوه نری و مادگی بیشتر با یکدیگر درگیر می‌شوند.

یکی از مشخصات مهم NPT، زاویه دنده 60 درجه است.

در اتصالات ابزار دقیق ممکن است Connector یا Adapter به‌صورت Tube × Male NPT یا Tube × Female NPT عرضه شود.

برای ایجاد آب‌بندی در اتصال NPT معمولاً روش Seal باید مطابق دستور سازنده و شرایط پروژه انتخاب شود.

BSPT چیست؟

BSPT یا British Standard Pipe Taper نیز یک رزوه مخروطی است، اما هندسه آن با NPT یکسان نیست.

رزوه BSP از پروفیل با زاویه 55 درجه استفاده می‌کند، در حالی که NPT زاویه 60 درجه دارد.

بنابراین حتی اگر سایز اسمی دو رزوه مشابه باشد، NPT و BSPT نباید بدون بررسی استاندارد و مشخصات واقعی به یکدیگر متصل شوند.

BSPT در استانداردهای مرتبط ممکن است با Designationهایی مانند R نیز دیده شود.

BSPP چیست؟

BSPP یا British Standard Pipe Parallel یک رزوه موازی یا Straight Thread است.

برخلاف NPT و BSPT، قطر رزوه در طول اتصال ثابت باقی می‌ماند و در بسیاری از طراحی‌ها آب‌بندی اصلی روی خود دنده انجام نمی‌شود.

برای آب‌بندی BSPP ممکن است از روش‌هایی مانند:

• O-Ring
• Bonded Seal
• Sealing Washer

استفاده شود؛ روش دقیق باید مطابق طراحی Port و Fitting باشد.

BSPP معمولاً با Designation G نیز شناخته می‌شود.

تفاوت NPT، BSPT و BSPP در یک نگاه

این جدول برای تشخیص اولیه است و جایگزین Thread Gauge یا دیتاشیت سازنده نیست.

آیا NPT و BSPT را می‌توان به هم بست؟

نباید چنین فرضی کرد.

در برخی سایزها تعداد Threads Per Inch ممکن است نزدیک یا حتی مشابه باشد، اما شکل دنده و استاندارد رزوه متفاوت است.

برای مثال NPT و BSPT:

• زاویه Thread متفاوت دارند
• Root و Crest یکسانی ندارند
• استاندارد طراحی متفاوت دارند

بنابراین ممکن است در شروع رزوه ظاهراً درگیر شوند، اما این موضوع به معنی اتصال صحیح یا قابل‌اعتماد نیست.

اگر تجهیز یک طرف NPT و سمت دیگر BSP باشد، بهتر است از Adapter مخصوص تبدیل رزوه استفاده شود.

تفاوت BSPP و BSPT چیست؟

هر دو از خانواده BSP هستند و پروفیل 55 درجه دارند، اما:

BSPT مخروطی است.

BSPP موازی است.

در نتیجه روش Seal آن‌ها نیز می‌تواند متفاوت باشد.

این تفاوت در تجهیزات ابزار دقیق بسیار مهم است، زیرا ممکن است یک Port به‌صورت Parallel طراحی شده باشد و آب‌بندی آن با Washer یا O-Ring انجام شود، نه با فشرده‌شدن رزوه.

چگونه نوع رزوه را تشخیص دهیم؟

برای شناسایی دقیق بهتر است چند مشخصه هم‌زمان بررسی شوند:

1. قطر رزوه
2. تعداد دنده در اینچ یا Pitch
3. مخروطی یا موازی بودن
4. زاویه Thread
5. Marking یا Part Number
6. دیتاشیت تجهیز

استفاده از Thread Gauge و اندازه‌گیری قطر نیز می‌تواند در تشخیص کمک کند.

فقط اندازه‌گیری تقریبی قطر با کولیس برای تشخیص قطعی کافی نیست.

چرا سایز 1/2 اینچ در همه رزوه‌ها یکسان نیست؟

عبارت 1/2 اینچ در رزوه‌های Pipe یک اندازه اسمی است.

بنابراین:

• 1/2 NPT
• 1/2 BSPT
• G 1/2 BSPP

سه Designation متفاوت هستند و نباید از روی عبارت «نیم اینچ» معادل فرض شوند.

حتی تعداد دنده در اینچ ممکن است بین سایزهای مختلف این استانداردها متفاوت باشد.

هنگام سفارش اتصال ابزار دقیق چه مشخصات رزوه‌ای اعلام کنیم؟

به‌جای درخواست:

مغزی ابزار دقیق نیم اینچ

بهتر است درخواست به شکل دقیق‌تری باشد:

Tube 12 mm × Male 1/2 NPT

یا مثلاً:

Tube 1/2 in × G 1/2 BSPP

در استعلام بهتر است این مشخصات ذکر شوند:

• نوع اتصال
• Tube OD
• نوع رزوه
• سایز رزوه
• Male یا Female بودن
• گرید استنلس استیل
• نوع Seal در صورت نیاز
• برند یا Series در صورت الزام پروژه

در آدلی استیل نیز هنگام بررسی مغزی ابزار دقیق استیل باید نوع رزوه واقعی همان مدل از مشخصات محصول تأیید شود.

برای توضیح تکمیلی‌تر درباره این دو خانواده می‌توانید راهنمای تفاوت رزوه BSP و NPT را نیز مطالعه کنید.

رزوه مشابه را با رزوه صحیح اشتباه نگیرید

در Instrumentation، اتصال نامناسب می‌تواند از نظر ظاهری چند دور بسته شود اما همچنان اتصال صحیحی نباشد.

بنابراین اگر نوع رزوه مشخص نیست، قبل از مونتاژ باید استاندارد، Pitch، پروفیل و روش آب‌بندی شناسایی شوند و در صورت نیاز از Adapter مناسب استفاده شود.

استیل 304 یا 316 در اتصالات ابزار دقیق؛ کدام گرید مناسب‌تر است؟

در اتصالات ابزار دقیق استیل انتخاب بین گریدهای 304 و 316 باید بر اساس شرایط واقعی سرویس انجام شود؛ نه صرفاً قیمت یا رایج‌بودن یک گرید.

عواملی مثل نوع سیال، میزان خوردگی، وجود کلراید، دما، محیط نصب، شرایط شست‌وشو و Specification پروژه روی انتخاب متریال اثر دارند.

چه زمانی 304 بررسی می‌شود؟

استیل 304 یکی از گریدهای رایج آستنیتی است و در بسیاری از سیستم‌های عمومی استفاده می‌شود. اگر محیط خوردگی شدید نداشته باشد و Specification پروژه نیز الزام دیگری تعیین نکرده باشد، 304 می‌تواند یکی از گزینه‌های قابل بررسی باشد.

اما این به معنی مناسب‌بودن 304 برای هر سیال یا هر شرایط کاری نیست.

چه زمانی 316 اهمیت بیشتری پیدا می‌کند؟

خانواده 316 به دلیل وجود مولیبدن در ترکیب آلیاژی، در بعضی محیط‌های خورنده و شرایطی که خوردگی موضعی مطرح است عملکرد بهتری نسبت به 304 دارد.

برای خطوط ابزار دقیق که در تماس با سیالات خورنده‌تر یا محیط‌های حساس‌تر هستند، 316 می‌تواند یکی از گزینه‌های قابل بررسی باشد.

با این حال حتی 316 نیز برای هر محیط شیمیایی یا هر سطح کلراید مناسب نیست و انتخاب نهایی باید با دیتاشیت مواد و شرایط پروژه تطبیق داده شود.

برای مقایسه عمومی‌تر می‌توانید راهنمای تفاوت استیل 304 و 316 را نیز بررسی کنید.

متریال تیوب و فیتینگ باید با هم سازگار باشند

در Instrument Tube Fitting، فقط متریال خود فیتینگ مهم نیست؛ تیوب نیز بخشی از سیستم آب‌بندی و Grip اتصال است.

بنابراین باید موارد زیر با هم بررسی شوند:

• Grade تیوب
• Grade فیتینگ
• Hardness تیوب
• ضخامت دیواره
• قطر خارجی
• سطح خارجی تیوب
• محدوده مجاز سازنده

اگر Ferrule باید روی سطح تیوب Bite یا Grip ایجاد کند، رابطه بین سختی Ferrule و تیوب اهمیت مستقیم دارد.

آیا می‌توان فیتینگ 316 را روی تیوب 304 نصب کرد؟

نباید به‌صورت عمومی پاسخ مثبت یا منفی داد.

در بعضی سیستم‌ها ترکیب متریال‌های متفاوت ممکن است طبق دستور سازنده مجاز باشد، اما در برخی کاربردها موضوعاتی مانند:

• خوردگی گالوانیکی
• تفاوت سختی
• سازگاری شیمیایی
• الزامات Specification

مطرح می‌شوند.

بنابراین اگر فیتینگ و تیوب Grade متفاوت دارند، این ترکیب باید از روی راهنمای سازنده و الزامات پروژه تأیید شود.

Hardness تیوب چرا مهم است؟

در بسیاری از Compression Tube Fittingها، Ferrule برای ایجاد Grip مناسب باید بتواند به‌صورت کنترل‌شده روی سطح تیوب درگیر شود.

اگر تیوب بیش از حد سخت باشد، ممکن است Ferrule طبق طراحی عمل نکند. اگر تیوب بیش از حد نرم یا دیواره آن نامناسب باشد، احتمال تغییر شکل بیش از حد وجود دارد.

به همین دلیل سازندگان معتبر برای تیوب قابل استفاده با فیتینگ، محدوده Hardness و Wall Thickness تعریف می‌کنند.

پس عبارت «تیوب استیل 316» به‌تنهایی اطلاعات کافی برای انتخاب اتصال نیست.

آیا 316L برای ابزار دقیق بهتر از 316 است؟

316L نسخه کم‌کربن خانواده 316 است و در کاربردهایی که جوشکاری تیوب یا اجزای سیستم مطرح است می‌تواند اهمیت داشته باشد.

اما در یک Compression Tube Fitting که خود اتصال با جوش نصب نمی‌شود، صرف وجود حرف L به معنی عملکرد بهتر اتصال نیست.

Grade باید مطابق Specification واقعی پروژه و محصول انتخاب شود.

جنس Ferrule را هم بررسی کنید

در بعضی Tube Fittingها Ferrule و Body ممکن است از یک خانواده متریال باشند، اما نباید این موضوع را برای همه محصولات فرض کرد.

در سیستم‌های خاص، متریال Ferrule ممکن است برای ایجاد Grip یا سازگاری بهتر متفاوت باشد.

به همین دلیل هنگام سفارش باید حداقل این موارد مشخص شوند:

• Body Material
• Ferrule Material
• Nut Material
• Tube Material

اگر برند یا Series خاصی در پروژه الزام شده، همین اجزا باید بر اساس Part Number واقعی همان Series بررسی شوند.

چرا سطح تیوب مهم است؟

در Compression Fitting، آب‌بندی و Grip معمولاً روی سطح خارجی تیوب انجام می‌شود.

وجود مشکلاتی مانند:

• خراش عمیق
• بیضی‌شدن تیوب
• سطح آسیب‌دیده
• آلودگی
• پلیسه
• تغییر شکل انتهای تیوب

می‌تواند عملکرد اتصال را تحت تأثیر قرار دهد.

بنابراین حتی اگر Grade و سایز درست باشند، کیفیت سطح و آماده‌سازی Tube نیز اهمیت دارند.

هنگام انتخاب متریال چه اطلاعاتی لازم است؟

برای انتخاب دقیق‌تر بهتر است این موارد مشخص باشند:

انتخاب 304 یا 316 فقط با قیمت انجام نشود

اگر 304 از نظر فنی برای پروژه مناسب باشد، استفاده از 316 الزاماً مزیت عملی ایجاد نمی‌کند.

در مقابل، اگر محیط به مقاومت خوردگی بالاتری نیاز داشته باشد، انتخاب 304 فقط به دلیل قیمت پایین‌تر می‌تواند منجر به انتخاب نامناسب متریال شود.

بنابراین بهترین روش این است که ابتدا سازگاری شیمیایی، شرایط محیطی، Specification و الزامات سازنده مشخص شوند و بعد قیمت گزینه‌های تأییدشده با یکدیگر مقایسه شود.

در مورد مغزی ابزار دقیق استیل نیز Grade واقعی، نوع Ferrule و محدوده شرایط کاری باید از مشخصات همان محصول تأیید شوند.

Pressure Rating و Temperature Rating در اتصالات ابزار دقیق چگونه تعیین می‌شود؟

در اتصالات ابزار دقیق استیل نمی‌توان یک Pressure Rating عمومی برای همه Connectorها، Unionها، زانوها یا Adapterها اعلام کرد.

فشار مجاز مجموعه به چند عامل وابسته است:

• طراحی و Series فیتینگ
• سایز Tube
• ضخامت دیواره Tube
• متریال Tube و Fitting
• نوع اتصال رزوه‌ای
• دمای کاری
• کیفیت و Hardness تیوب
• روش نصب
• محدودیت ضعیف‌ترین جزء سیستم

به همین دلیل عددی که برای یک Tube Fitting با تیوب ضخیم‌تر اعلام شده، الزاماً برای همان فیتینگ با تیوب نازک‌تر معتبر نیست.

Pressure Rating فقط متعلق به خود فیتینگ نیست

در یک سیستم Compression Tube Fitting، فیتینگ و تیوب باید به‌صورت یک مجموعه بررسی شوند.

ممکن است Body اتصال ظرفیت مکانیکی بالایی داشته باشد، اما فشار مجاز سیستم توسط یکی از موارد زیر محدود شود:

• Tube Wall Thickness
• متریال تیوب
• رزوه سمت تجهیز
• Seal یا O-Ring
• Valve یا Instrument متصل
• Temperature Rating

بنابراین هنگام طراحی باید کمترین Rating اجزای مسیر مبنای کار قرار گیرد.

ضخامت تیوب چه اثری بر فشار مجاز دارد؟

در یک قطر خارجی ثابت، افزایش Wall Thickness معمولاً باعث افزایش توان تحمل فشار خود تیوب می‌شود.

برای مثال دو تیوب با OD یکسان اما ضخامت‌های متفاوت، Pressure Rating یکسانی ندارند.

به همین دلیل در سفارش Instrument Fitting اعلام این عبارت کافی نیست:

Tube 1/2 inch

بلکه بهتر است مشخصات کامل‌تر باشد:

Tube 1/2 in OD × Wall Thickness مشخص

این موضوع یکی از دلایلی است که Tube Fittingها را نباید فقط بر اساس قطر خارجی انتخاب کرد.

آیا Pressure Rating خود Fitting از Tube بیشتر است؟

ممکن است، اما نباید این موضوع را فرض کرد.

سازندگان معتبر معمولاً برای هر خانواده فیتینگ، جدول Pressure/Temperature و جداول انتخاب تیوب منتشر می‌کنند.

در بسیاری از کاربردها، Rating نهایی مجموعه توسط تیوب مناسب همان اتصال تعیین می‌شود، نه صرفاً بدنه فیتینگ.

بنابراین باید جدول همان برند و Series بررسی شود.

دما چه اثری بر Pressure Rating دارد؟

افزایش دما می‌تواند ظرفیت مجاز بسیاری از مواد و اجزای سیستم را کاهش دهد.

به همین دلیل Pressure Rating معمولاً باید همراه با Temperature Rating بررسی شود.

عددی که در دمای محیط معتبر است الزاماً در دمای بالاتر قابل استفاده نیست.

در طراحی باید مشخص شود:

• Design Pressure
• Design Temperature
• Operating Pressure
• Operating Temperature

و Rating تجهیز در شرایط طراحی کنترل شود.

متریال فیتینگ چه اهمیتی دارد؟

متریال‌هایی مانند 304 و 316 خواص مکانیکی و خوردگی متفاوتی دارند، اما صرف Grade استیل برای تعیین Pressure Rating کافی نیست.

برای مثال دو فیتینگ 316 از دو Series یا دو سازنده مختلف می‌توانند Pressure Rating متفاوتی داشته باشند.

پس عبارت «فیتینگ 316 فشار بالا» بدون Part Number یا دیتاشیت، اطلاعات کامل فنی محسوب نمی‌شود.

برای بررسی تفاوت عمومی متریال می‌توانید راهنمای استیل 304 و 316 را نیز مطالعه کنید.

رزوه سمت اتصال هم محدودیت ایجاد می‌کند

اگر Tube Fitting در یک سمت دارای رزوه NPT، BSPP یا BSPT باشد، Rating آن سمت نیز باید بررسی شود.

در بعضی Adapterها ممکن است Tube Connection ظرفیت بالاتری داشته باشد اما محدودیت نهایی توسط Threaded End، Port یا تجهیز مقابل تعیین شود.

بنابراین Pressure Rating همیشه باید برای Assembly کامل بررسی شود.

برای شناسایی نوع رزوه می‌توانید راهنمای تفاوت BSP و NPT را بررسی کنید.

آیا می‌توان از Pressure Rating یک برند برای برند دیگر استفاده کرد؟

خیر.

حتی اگر دو فیتینگ از نظر ظاهر، سایز و متریال مشابه باشند، Rating یک برند نباید به محصول برند دیگر تعمیم داده شود.

عواملی مانند:

• هندسه Ferrule
• تلرانس ساخت
• متریال قطعات
• طراحی Body
• روش مونتاژ
• الزامات تست

می‌توانند متفاوت باشند.

بنابراین Rating باید از دیتاشیت همان Part Number یا Series استخراج شود.

Temperature Rating فقط به استیل مربوط نیست

در بسیاری از اتصالات ابزار دقیق، اجزای غیر فلزی نیز ممکن است وجود داشته باشند، مانند:

• O-Ring
• Seal
• Packing
• Gasket

در چنین شرایطی ممکن است Temperature Limit این قطعات از خود بدنه استیل پایین‌تر باشد.

بنابراین فقط بررسی دمای مجاز Stainless Steel کافی نیست.

آیا نصب اشتباه روی Pressure Rating اثر دارد؟

بله.

Compression Fitting باید مطابق دستور سازنده نصب شود. مواردی مانند:

• Insert نشدن کامل Tube
• Tightening کمتر یا بیشتر از مقدار توصیه‌شده
• استفاده مجدد نادرست
• تیوب خراشیده یا بیضی
• Ferrule اشتباه
• ترکیب قطعات برندهای مختلف

می‌توانند عملکرد اتصال را تحت تأثیر قرار دهند.

بنابراین Rating دیتاشیت زمانی معتبر است که شرایط نصب و متریال موردنیاز سازنده رعایت شده باشند.

برای استعلام اتصال ابزار دقیق چه اطلاعاتی اعلام کنیم؟

برای بررسی Pressure و Temperature مناسب، بهتر است این اطلاعات ارسال شوند:

برای محصول مغزی ابزار دقیق استیل نیز Pressure Rating و Temperature Rating باید از مشخصات واقعی همان مدل تأیید شوند و نباید از اطلاعات یک محصول مشابه استنتاج شوند.

جمع‌بندی

برای اتصالات ابزار دقیق، سؤال درست این نیست که:

«اتصال ابزار دقیق استیل تا چند بار فشار تحمل می‌کند؟»

بلکه باید پرسید:

«این Part Number با این سایز و ضخامت تیوب، این متریال و این دما چه Pressure Rating تأییدشده‌ای دارد؟»

این روش، مقایسه فنی و انتخاب محصول را بسیار دقیق‌تر می‌کند.

قیمت اتصالات ابزار دقیق استیل به چه عواملی بستگی دارد؟

قیمت اتصالات ابزار دقیق استیل فقط بر اساس سایز یا شکل ظاهری اتصال تعیین نمی‌شود. در این خانواده، نوع فیتینگ، سایز و ضخامت تیوب، نوع رزوه، گرید متریال، ساختار Ferrule، برند و Pressure/Temperature Rating واقعی محصول می‌توانند روی قیمت اثر بگذارند.

به همین دلیل دو Connector یا Adapter با ظاهر مشابه الزاماً قیمت یا مشخصات فنی یکسانی ندارند.

نوع اتصال

Connector، Union، Elbow، Tee، Reducer و Adapter ساختار و تعداد قطعات متفاوتی دارند. بنابراین قیمت این مدل‌ها نباید فقط با سایز مقایسه شود.

برای مثال یک اتصال ساده Tube-to-Tube با یک Adapter که یک سمت Tube و سمت دیگر رزوه NPT یا BSP دارد، از نظر ساختار و کاربرد یکسان نیست.

سایز Tube

در Tube Fitting، قطر خارجی واقعی تیوب یا Tube OD یکی از مشخصات اصلی است.

مدل‌های متریک و اینچی نیز نباید صرفاً به دلیل نزدیک‌بودن عدد سایز معادل در نظر گرفته شوند. برای مثال 12 mm و 1/2 in دو سایز متفاوت هستند و محصول مناسب هرکدام باید جداگانه انتخاب شود.

ضخامت دیواره تیوب

Wall Thickness می‌تواند روی انتخاب اتصال و محدوده کاری سیستم اثر بگذارد.

دو پروژه با Tube OD یکسان اما ضخامت دیواره متفاوت، الزاماً شرایط فنی یکسانی ندارند. بنابراین در استعلام حرفه‌ای بهتر است OD و Wall Thickness هم‌زمان اعلام شوند.

Single Ferrule یا Double Ferrule

ساختار Ferrule نیز می‌تواند روی طراحی و قیمت محصول اثر داشته باشد.

سیستم‌های Single Ferrule و Double Ferrule ساختار یکسانی ندارند و قیمت آن‌ها نیز می‌تواند بسته به برند و Series متفاوت باشد.

با این حال نباید فقط به دلیل Double Ferrule بودن، یک اتصال را بهتر یا گران‌تر فرض کرد؛ عملکرد باید بر اساس دیتاشیت واقعی همان محصول بررسی شود.

گرید استنلس استیل

اتصالات ابزار دقیق ممکن است با گریدهای مختلفی مانند 304 یا 316 عرضه شوند.

نوع گرید می‌تواند روی قیمت اثر بگذارد، اما انتخاب متریال باید ابتدا از نظر فنی تأیید شود. برای مقایسه عمومی می‌توانید راهنمای تفاوت استیل 304 و 316 را بررسی کنید.

نوع رزوه

اتصالات Tube-to-Thread ممکن است با رزوه‌های مختلفی مانند:

• NPT
• BSPT
• BSPP

عرضه شوند.

نوع رزوه، Male یا Female بودن و سایز آن باید دقیقاً مشخص باشند. برای تشخیص بهتر می‌توانید راهنمای تفاوت BSP و NPT را مطالعه کنید.

Pressure و Temperature Rating

اتصالاتی که برای شرایط کاری متفاوت طراحی شده‌اند ممکن است قیمت متفاوتی داشته باشند.

اما Rating را نمی‌توان فقط از روی سایز یا گرید استیل حدس زد. باید دیتاشیت همان Brand/Series بررسی شود و مشخص باشد اتصال با چه Tube Size، Wall Thickness و دمایی ارزیابی شده است.

برند و Series

در Instrumentation، برند و Series اهمیت زیادی دارند.

دو فیتینگ با ظاهر مشابه ممکن است از نظر:

• طراحی Ferrule
• تلرانس ساخت
• Material
• Pressure Rating
• دستور نصب
• تست‌های انجام‌شده

متفاوت باشند.

به همین دلیل Part Number و Series واقعی در مقایسه قیمت اهمیت دارند.

اصل بودن قطعات مجموعه

در اتصالات Ferrule-Type، Body، Nut و Ferrule یک مجموعه مهندسی‌شده هستند.

اگر پروژه برند مشخصی دارد، استفاده از قطعات همان Series اهمیت دارد. ترکیب قطعات متفرقه یا برندهای مختلف نباید صرفاً برای کاهش قیمت انجام شود.

کشور سازنده و مدارک فنی

کشور تولید، برند، کیفیت ساخت، Traceability و مدارک قابل ارائه می‌توانند روی قیمت اثر بگذارند.

در پروژه‌هایی که Certificate، MTC یا مدارک تست موردنیاز است، این موارد باید هنگام استعلام اعلام شوند.

شرایط بازار و موجودی

قیمت استنلس استیل، نرخ ارز، شرایط واردات، موجودی و هزینه تأمین نیز متغیر هستند.

بنابراین قیمت قدیمی یا قیمت یک Part Number مشابه نباید مبنای قطعی سفارش جدید قرار گیرد.

چرا قیمت دو اتصال ابزار دقیق هم‌سایز متفاوت است؟

اختلاف قیمت می‌تواند ناشی از تفاوت در موارد زیر باشد:

• برند و Series
• Single یا Double Ferrule
• Grade متریال
• Tube Size
• نوع رزوه
• Pressure/Temperature Rating
• کشور سازنده
• مدارک فنی
• کیفیت و تلرانس ساخت

در نتیجه مقایسه صحیح باید به‌صورت Part Number در برابر Part Number یا حداقل Specification در برابر Specification انجام شود.

برای استعلام قیمت اتصالات ابزار دقیق چه اطلاعاتی ارسال کنیم؟

برای محصول مغزی ابزار دقیق استیل نیز قیمت دقیق باید بر اساس سایز، نوع رزوه، Grade و مشخصات واقعی همان محصول بررسی شود.

سؤالات متداول درباره اتصالات ابزار دقیق استیل

اتصالات ابزار دقیق چه تفاوتی با اتصالات دنده‌ای معمولی دارند؟

اتصالات ابزار دقیق معمولاً برای اتصال Tube و تجهیزات اندازه‌گیری یا کنترلی طراحی می‌شوند و انتخاب آن‌ها بر اساس Tube OD، ضخامت دیواره، نوع Ferrule و مشخصات رزوه انجام می‌شود.

در مقابل، اتصالات دنده‌ای استیل بیشتر در خانواده Pipe Fittings رزوه‌ای قرار می‌گیرند. بنابراین این دو گروه صرفاً به دلیل داشتن رزوه، یکسان نیستند.

Single Ferrule بهتر است یا Double Ferrule؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند. هر دو طراحی در سیستم‌های صنعتی معتبر استفاده می‌شوند و عملکرد آن‌ها به طراحی سازنده، متریال، تیوب و روش نصب وابسته است.

اگر پروژه برند یا Series مشخصی دارد، نوع Ferrule باید دقیقاً مطابق همان سیستم انتخاب شود.

آیا Ferrule برندهای مختلف قابل جایگزینی هستند؟

نباید چنین فرضی کرد. Ferrule، Nut و Body یک مجموعه مهندسی‌شده هستند و تلرانس و هندسه آن‌ها ممکن است بین برندها متفاوت باشد.

در پروژه‌های ابزار دقیق بهتر است قطعات یک اتصال از همان برند و Series مورد تأیید استفاده شوند.

Tube و Pipe چه تفاوتی دارند؟

Tube معمولاً بر اساس قطر خارجی واقعی یا OD و ضخامت دیواره معرفی می‌شود، اما Pipe معمولاً با NPS و Schedule نام‌گذاری می‌شود.

به همین دلیل 1/2 اینچ Tube با 1/2 اینچ Pipe یک اندازه واقعی محسوب نمی‌شوند و فیتینگ‌های آن‌ها نباید بدون بررسی جایگزین شوند.

آیا 12 میلی‌متر و 1/2 اینچ Tube یکسان هستند؟

خیر. این دو اندازه به یکدیگر نزدیک هستند، اما یکسان نیستند. Tube Fitting باید دقیقاً برای سایز متریک یا اینچی موردنظر انتخاب شود.

ترکیب فیتینگ Metric و Fractional بدون تأیید سازنده می‌تواند باعث مونتاژ نامناسب شود.

تفاوت NPT و BSP چیست؟

NPT و BSP از نظر هندسه رزوه یکسان نیستند. NPT معمولاً دارای پروفیل 60 درجه است، در حالی که خانواده BSP از پروفیل 55 درجه استفاده می‌کند.

همچنین BSP می‌تواند به‌صورت BSPT مخروطی یا BSPP موازی باشد. برای توضیح کامل‌تر می‌توانید راهنمای تفاوت BSP و NPT را بررسی کنید.

BSPP و BSPT چه تفاوتی دارند؟

BSPT رزوه مخروطی است، اما BSPP ساختار موازی دارد.

در BSPP آب‌بندی معمولاً با یک Seal جداگانه مانند O-Ring، Washer یا Bonded Seal انجام می‌شود؛ روش دقیق باید مطابق طراحی همان Port یا Fitting باشد.

اتصال ابزار دقیق استیل 304 بهتر است یا 316؟

انتخاب به نوع سیال، شرایط خوردگی، محیط، دما و Specification پروژه بستگی دارد.

316 در برخی محیط‌ها مقاومت خوردگی بیشتری نسبت به 304 دارد، اما برای همه پروژه‌ها انتخاب الزامی نیست. برای مقایسه بیشتر می‌توانید راهنمای تفاوت استیل 304 و 316 را مطالعه کنید.

آیا فیتینگ 316 را می‌توان روی تیوب 304 نصب کرد؟

این موضوع نباید به‌صورت عمومی تأیید شود. سازگاری متریال، Hardness تیوب، شرایط خوردگی و دستور سازنده باید بررسی شوند.

اگر تیوب و فیتینگ Grade متفاوت دارند، بهتر است ترکیب آن‌ها از دیتاشیت یا راهنمای همان سازنده تأیید شود.

Pressure Rating اتصالات ابزار دقیق چقدر است؟

یک عدد ثابت برای همه Tube Fittingها وجود ندارد.

Pressure Rating به Series فیتینگ، سایز و ضخامت تیوب، متریال، دمای کاری، نوع رزوه و محدودیت سایر اجزای سیستم وابسته است. مقدار مجاز باید از دیتاشیت همان محصول استخراج شود.

آیا ضخامت تیوب روی فشار مجاز اثر دارد؟

بله. دو تیوب با OD یکسان ولی Wall Thickness متفاوت می‌توانند ظرفیت فشاری متفاوتی داشته باشند.

بنابراین برای انتخاب اتصال فقط اعلام Tube OD کافی نیست و ضخامت دیواره نیز باید مشخص باشد.

آیا Pressure Rating یک برند را می‌توان برای محصول مشابه برند دیگر استفاده کرد؟

خیر. طراحی Ferrule، Body، تلرانس‌ها، متریال و روش تست بین برندها متفاوت است.

Rating باید از مشخصات همان Brand، Series یا Part Number استخراج شود.

برای خرید اتصالات ابزار دقیق چه اطلاعاتی لازم است؟

بهتر است نوع اتصال، Tube OD، Wall Thickness، متریال تیوب و فیتینگ، نوع Ferrule در صورت الزام، نوع و سایز رزوه، Male یا Female بودن، فشار و دمای طراحی و تعداد موردنیاز اعلام شوند.

برای نمونه در مغزی ابزار دقیق استیل نیز سایز تیوب، نوع رزوه و Grade واقعی همان مدل باید از مشخصات محصول بررسی شود.

چرا قیمت دو اتصال ابزار دقیق هم‌سایز متفاوت است؟

اختلاف قیمت می‌تواند ناشی از تفاوت در برند، Series، نوع Ferrule، Grade متریال، نوع رزوه، Pressure Rating، کشور سازنده و مدارک فنی باشد.

بنابراین بهتر است قیمت‌ها بر اساس Part Number یا مشخصات فنی هم‌سطح با یکدیگر مقایسه شوند.

خرید و استعلام قیمت اتصالات ابزار دقیق استیل

برای انتخاب صحیح اتصالات ابزار دقیق، بهتر است قبل از استعلام نوع فیتینگ، سایز و ضخامت تیوب، نوع رزوه، گرید متریال، ساختار Ferrule و فشار و دمای طراحی مشخص باشند. در پروژه‌هایی که برند یا Series خاصی تعیین شده است، Part Number و اجزای همان سیستم نیز باید مطابق مشخصات سازنده انتخاب شوند.

اگر اتصال موردنیاز برای Tube و تجهیزات Instrumentation است، محصولات این دسته را بررسی کنید. برای اتصال تیوب به یک پورت رزوه‌ای نیز مشخصات محصول مغزی ابزار دقیق استیل می‌تواند نقطه شروع باشد.

اگر پروژه به Pipe Fitting نیاز دارد، اتصالات دنده‌ای استیل و برای فیتینگ‌های Forged یا Socket Weld، اتصالات فشار قوی استیل را بررسی کنید.

برای استعلام قیمت اتصالات ابزار دقیق استیل، اطلاعات Tube OD، Wall Thickness، نوع و سایز رزوه، متریال، Design Pressure، Design Temperature و تعداد موردنیاز را برای آدلی استیل ارسال کنید تا محصول متناسب با مشخصات پروژه بررسی شود.
