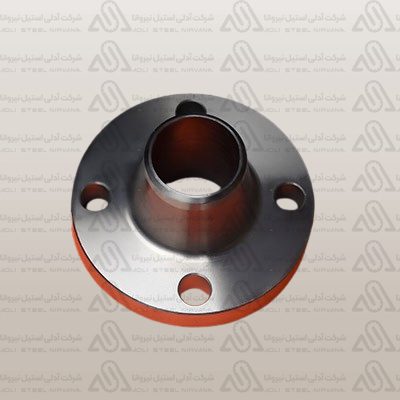

فلنج گلودار استیل

فلنج گلودار استیل یا Stainless Steel Weld Neck Flange یکی از انواع فلنج‌های صنعتی است که دارای گردن مخروطی بوده و از طریق جوش لب‌به‌لب یا Butt Weld به لوله متصل می‌شود. طراحی گردن این فلنج باعث می‌شود انتقال بار بین لوله و فلنج به‌صورت تدریجی انجام شود و به همین دلیل Weld Neck در بسیاری از خطوط فرایندی و پروژه‌هایی که شرایط طراحی سخت‌تری دارند مورد استفاده قرار می‌گیرد.

برای انتخاب این محصول تنها دانستن سایز کافی نیست. سایز اسمی، Class، Grade استنلس استیل، Bore یا Schedule لوله، نوع Face و استاندارد ساخت باید با مشخصات خط تطابق داشته باشند.

برای مشاهده سایر مدل‌ها می‌توانید صفحه فلنج استیل را بررسی کنید.

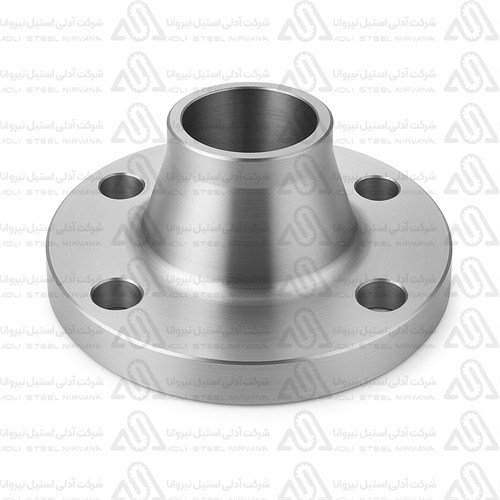

فلنج گلودار چیست؟

Weld Neck Flange دارای یک گردن یا Hub است که به‌تدریج از بدنه فلنج به قطر محل اتصال لوله می‌رسد.

انتهای گردن برای اتصال جوشی به لوله آماده می‌شود و اتصال معمولاً به‌صورت Butt Weld انجام می‌گیرد.

این طراحی با فلنج‌هایی مانند Slip On متفاوت است؛ زیرا در Weld Neck خود فلنج مستقیماً در امتداد لوله قرار گرفته و گردن آن به انتهای لوله جوش داده می‌شود.

به همین دلیل هنگام سفارش باید Bore و ضخامت انتهای جوشی با مشخصات لوله هماهنگ باشد.

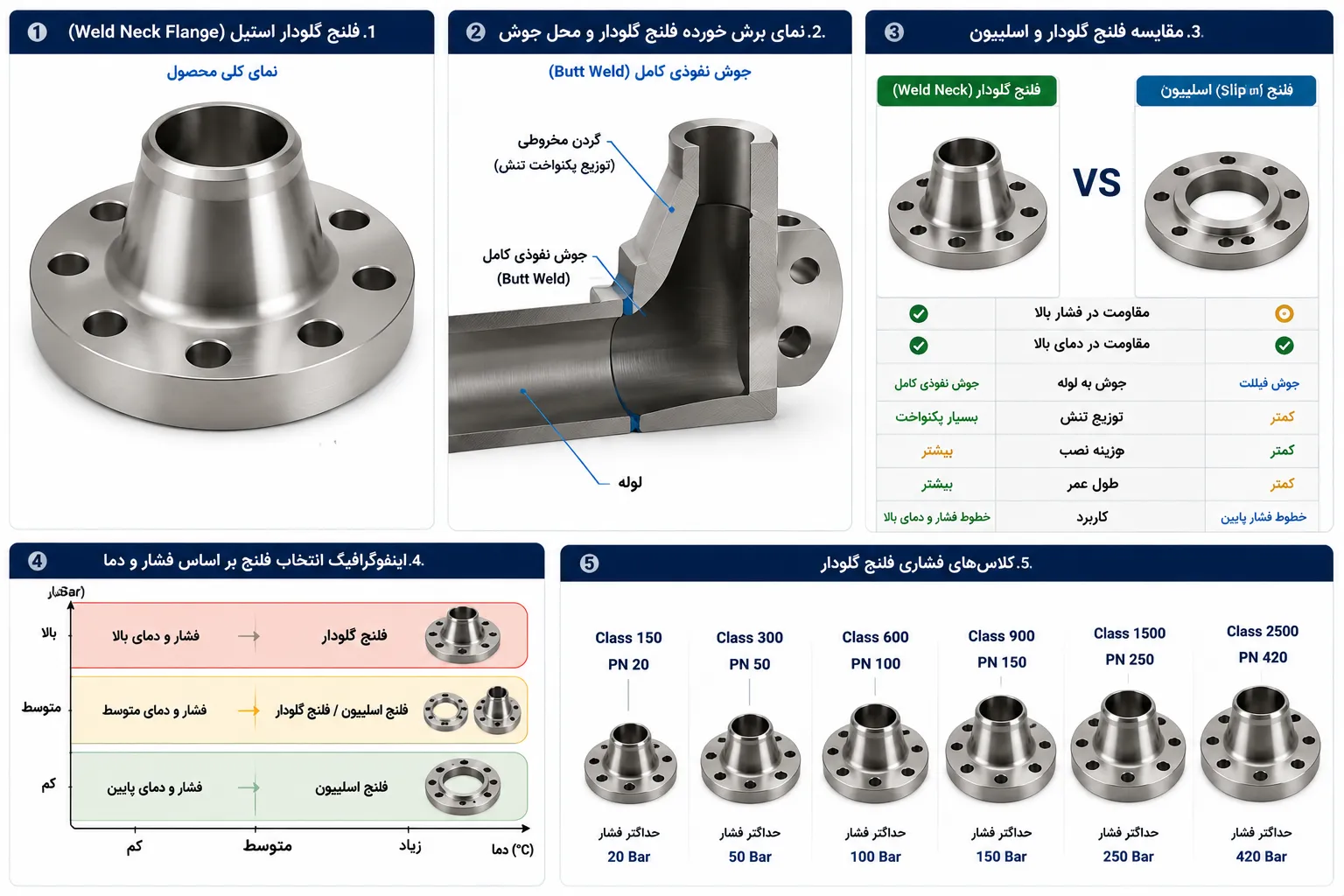

چرا فلنج گلودار دارای گردن مخروطی است؟

گردن فلنج فقط یک ویژگی ظاهری نیست.

تغییر تدریجی ضخامت در ناحیه Hub می‌تواند انتقال تنش بین فلنج و لوله را نسبت به تغییرات ناگهانی هندسه مناسب‌تر کند.

این ویژگی یکی از دلایلی است که Weld Neck در بسیاری از سرویس‌های مهندسی‌شده و خطوطی که بارگذاری مکانیکی، فشار، دما یا سیکل کاری اهمیت بیشتری دارد بررسی می‌شود.

البته وجود گردن به معنی مناسب بودن هر Weld Neck برای هر فشار یا دمایی نیست. ظرفیت نهایی به Class، متریال، دما و استاندارد طراحی وابسته است.

اتصال فلنج گلودار چگونه انجام می‌شود؟

Weld Neck Flange از طریق جوش لب‌به‌لب به لوله متصل می‌شود.

برای ایجاد یک اتصال صحیح باید مواردی مانند:

• هم‌راستایی Bore فلنج و لوله؛
• ضخامت دیواره؛
• آماده‌سازی لبه جوش؛
• Root Gap؛
• WPS پروژه؛
• Filler Metal؛
• صلاحیت جوشکار؛
• الزامات NDT

مطابق Specification پروژه کنترل شوند.

بنابراین نصب Weld Neck فقط «جوش‌دادن فلنج به لوله» نیست و در پروژه‌های صنعتی باید الزامات Welding Procedure رعایت شود.

Schedule در فلنج گلودار چه اهمیتی دارد؟

یکی از مهم‌ترین تفاوت‌های سفارش Weld Neck با برخی دیگر از فلنج‌ها، اهمیت Bore فلنج است.

Bore باید با قطر داخلی و ضخامت دیواره لوله سازگار باشد تا در محل اتصال Butt Weld اختلاف نامناسب ایجاد نشود.

به همین دلیل ممکن است هنگام سفارش مشخصاتی مانند:

Weld Neck Flange – 4″ – Class 300 – Sch 40 – SS316L – RF

اعلام شود.

Schedule در اصل مشخصه لوله است، اما در سفارش Weld Neck برای تعیین Bore و هماهنگی انتهای جوشی اهمیت پیدا می‌کند.

بنابراین «فلنج گلودار 4 اینچ کلاس 300» در بسیاری از سفارش‌ها هنوز اطلاعات کاملی نیست.

تفاوت فلنج گلودار و اسلیپون

فلنج اسلیپون استیل و Weld Neck هر دو برای ایجاد اتصال فلنجی استفاده می‌شوند، اما روش اتصال آنها متفاوت است.

بنابراین نمی‌توان صرفاً بر اساس قیمت، Slip On را جایگزین Weld Neck کرد.

انتخاب باید مطابق Piping Class و Design Specification انجام شود.

تفاوت فلنج گلودار و ساکت ولد

فلنج ساکت استیل دارای Socket است و انتهای لوله وارد حفره فلنج می‌شود.

اما Weld Neck به صورت Butt Weld به انتهای لوله متصل می‌شود.

این دو ساختار از نظر:

• نوع جوش؛
• آماده‌سازی لوله؛
• هندسه اتصال؛
• محدوده کاربرد؛
• بازرسی جوش

متفاوت هستند.

بنابراین سایز و Class یکسان به معنی قابلیت جایگزینی این دو نوع فلنج نیست.

فلنج گلودار استیل 304 یا 316؟

انتخاب Grade باید بر اساس سرویس واقعی انجام شود.

فلنج گلودار استیل 304

گریدهای خانواده 304 از پرکاربردترین استنلس استیل‌های آستنیتی هستند و در بسیاری از محیط‌های عمومی صنعتی استفاده می‌شوند.

فلنج گلودار استیل 316

گریدهای خانواده 316 دارای مولیبدن هستند و در بسیاری از محیط‌های کلرایدی مقاومت به خوردگی بهتری نسبت به 304 دارند.

اما انتخاب بین آنها باید با درنظرگرفتن موارد زیر انجام شود:

• نوع سیال؛
• کلراید؛
• دما؛
• pH؛
• غلظت مواد خورنده؛
• محیط خارجی؛
• الزامات Material Specification.

در سفارش‌های فنی بهتر است Grade دقیق مانند 304L یا 316L نیز در صورت الزام پروژه مشخص شود.

ASTM A182 چه ارتباطی با فلنج استیل دارد؟

ASTM A182/A182M یکی از Material Specificationهای شناخته‌شده برای قطعات فورج یا نوردشده آلیاژی و استنلس استیل مورد استفاده در سیستم‌های تحت فشار است و فلنج‌ها نیز در دامنه آن قرار می‌گیرند.

برای مثال در پروژه ممکن است Material Grade دقیق بر اساس ASTM A182 تعیین شود.

با این حال، نباید صرف ظاهر استیل محصول را معادل انطباق با ASTM A182 دانست.

در صورت نیاز پروژه باید مشخصاتی مانند:

• استاندارد متریال؛
• Grade؛
• Heat Number؛
• مشخصات مکانیکی؛
• MTC

از مدارک واقعی کالا بررسی شوند.

فلنج فورج چیست و چرا اهمیت دارد؟

بسیاری از Weld Neck Flangeهای صنعتی بر اساس Material Specificationهایی تولید می‌شوند که مواد فورج‌شده را پوشش می‌دهند.

فرایند ساخت باید مطابق استاندارد و Grade تعیین‌شده باشد.

با این حال نمی‌توان به‌طور عمومی اعلام کرد هر فلنج گلودار استیل موجود در بازار الزاماً ASTM A182 یا فورج مطابق یک استاندارد خاص است.

اگر پروژه الزام به Forged Flange دارد، این موضوع باید در Purchase Specification درج و از مدارک سازنده تأیید شود.

استاندارد ASME B16.5 برای Weld Neck Flange

ASME B16.5 یکی از استانداردهای اصلی فلنج‌ها و اتصالات فلنجی است.

نسخه 2025 این استاندارد مشخصاتی مانند:

• Pressure-Temperature Rating؛
• متریال؛
• ابعاد؛
• تلرانس؛
• مارکینگ؛
• تست؛
• Bolting؛
• Gasket و Flange Joint

را پوشش می‌دهد.

بنابراین هنگام سفارش بهتر است به‌جای عبارت کلی «فلنج گلودار استاندارد»، استاندارد دقیق پروژه اعلام شود.

محدوده سایز ASME B16.5

ASME B16.5-2025 فلنج‌های:

NPS 1/2 تا NPS 24

را در محدوده تعریف‌شده استاندارد پوشش می‌دهد.

برای Classهای 150، 300، 400، 600، 900 و 1500 محدوده فلنج‌ها تا NPS 24 تعریف شده و برای Class 2500 محدوده آن تا NPS 12 است.

این محدوده استاندارد به معنی موجود بودن تمام این سایزها و کلاس‌ها در انبار آدلی استیل نیست.

موجودی و امکان تأمین هر ترکیب باید هنگام استعلام بررسی شود.

فلنج گلودار سایز بزرگ

برای فلنج‌های بزرگ‌تر از محدوده B16.5 ممکن است استانداردهای دیگری مانند ASME B16.47 در طراحی پروژه استفاده شوند.

بنابراین برای سفارش فلنج‌های قطر بالا نباید ابعاد B16.5 را به‌صورت خودکار تعمیم داد.

استاندارد روی نقشه یا Datasheet پروژه مرجع نهایی است.

Class فلنج گلودار چیست؟

Class نشان‌دهنده سیستم Rating فلنج است و نباید آن را مستقیماً معادل یک فشار ثابت بر حسب PSI دانست.

برای مثال عبارت:

Class 300

به معنی «تحمل دقیقاً 300 psi در همه شرایط» نیست.

Pressure-Temperature Rating به ترکیب:

Class + Material + Temperature

وابسته است.

بنابراین فشار طراحی و دمای طراحی باید هنگام انتخاب فلنج بررسی شوند.

RF در فلنج گلودار چیست؟

یکی از Faceهای متداول، Raised Face یا RF است.

در این ساختار ناحیه تماس گسکت نسبت به بخش خارجی سطح فلنج برجسته است.

نوع Face باید با فلنج مقابل و Gasket Selection پروژه تطابق داشته باشد.

صرف یکسان بودن سایز و Class برای اتصال صحیح کافی نیست.

فلنج گلودار RTJ چیست؟

در برخی خطوط از Ring Type Joint یا RTJ استفاده می‌شود.

در این حالت سطح فلنج دارای Groove مخصوص برای Ring Gasket فلزی است.

برای آشنایی با این سیستم می‌توانید صفحه فلنج رینگ جوینت استیل را بررسی کنید.

RF و RTJ نباید بدون بررسی طراحی جایگزین یکدیگر شوند.

فلنج گلودار چه کاربردی دارد؟

Weld Neck Flange در بسیاری از سیستم‌های صنعتی مورد استفاده قرار می‌گیرد و انتخاب آن ممکن است در خطوطی مطرح شود که موارد زیر اهمیت دارند:

• اتصال Butt Weld؛
• طراحی مهندسی‌شده خطوط فرایندی؛
• فشار یا دمای قابل توجه؛
• تغییرات دمایی؛
• بارهای مکانیکی؛
• خطوط دارای الزامات بازرسی جوش؛
• صنایع نفت و گاز؛
• پتروشیمی؛
• نیروگاه؛
• صنایع شیمیایی؛
• خطوط Utility صنعتی.

اما نوع فلنج باید همیشه بر اساس Design Code و Piping Class انتخاب شود.

آیا Weld Neck همیشه برای فشار بالا استفاده می‌شود؟

خیر؛ این بیان بیش از حد ساده است.

Weld Neck در بسیاری از سرویس‌های demanding انتخاب مناسبی محسوب می‌شود، اما خود شکل فلنج به‌تنهایی ظرفیت فشار را تعیین نمی‌کند.

ظرفیت به:

• Class؛
• Grade؛
• Temperature؛
• Size؛
• استاندارد؛
• کیفیت ساخت؛
• جوش و نصب

وابسته است.

بنابراین دو Weld Neck هم‌اندازه می‌توانند Rating متفاوتی داشته باشند.

Long Weld Neck چیست؟

Long Weld Neck یا LWN نوعی فلنج با گردن بلندتر است که در برخی تجهیزات، Vesselها و Nozzleهای خاص کاربرد دارد.

این محصول با Weld Neck معمولی یکسان نیست.

اگر روی نقشه پروژه عبارت LWN درج شده است، نباید فلنج گلودار معمولی را بدون بررسی مهندسی جایگزین کرد.

نوع دقیق فلنج باید مطابق Drawing تأمین شود.

اهمیت تطبیق Bore با لوله

اگر Bore فلنج با قطر داخلی لوله هماهنگ نباشد، در ناحیه جوش ممکن است Step یا تغییر سطح داخلی ایجاد شود.

میزان مجاز اختلاف و روش آماده‌سازی باید طبق استاندارد و Welding Specification پروژه تعیین شود.

به همین دلیل برای سفارش‌های حساس بهتر است اطلاعات کامل لوله شامل:

NPS + Schedule + Material

ارائه شود.

آیا Schedule فلنج وجود دارد؟

در اصطلاح بازار ممکن است گفته شود «فلنج Sch 40» یا «فلنج Sch 80»، اما Schedule اساساً مشخصه ضخامت دیواره لوله است.

در Weld Neck این اطلاعات برای تعیین Bore و تطبیق انتهای جوشی با لوله اهمیت دارد.

بنابراین هدف از اعلام Schedule، انتخاب هندسه صحیح محل اتصال فلنج به لوله است.

قیمت فلنج گلودار استیل

قیمت Weld Neck Flange تحت تأثیر چند عامل اصلی است:

• سایز؛
• Class؛
• Grade استیل؛
• وزن قطعه؛
• Bore و Schedule مورد نیاز؛
• RF یا RTJ بودن؛
• استاندارد متریال؛
• استاندارد ابعادی؛
• برند یا سازنده؛
• تعداد سفارش؛
• مدارک فنی مورد نیاز؛
• قیمت روز استنلس استیل.

بنابراین مقایسه قیمت بدون تطبیق مشخصات فنی می‌تواند گمراه‌کننده باشد.

برای مثال:

4″ Class 150 SS304 RF

و

4″ Class 600 SS316L RTJ

دو محصول با مشخصات کاملاً متفاوت هستند.

هنگام خرید فلنج گلودار چه مشخصاتی اعلام کنیم؟

برای یک استعلام دقیق بهتر است اطلاعات زیر ارائه شود:

در پروژه‌های EPC یا صنعتی، ارسال Piping Class، Datasheet یا Material Requisition روش دقیق‌تری برای استعلام است.

تفاوت فلنج گلودار و فلنج کور

فلنج کور استیل برای مسدودکردن انتهای اتصال طراحی شده و Bore عبور سیال ندارد.

Weld Neck دارای Bore است و به خط لوله جوش داده می‌شود.

بنابراین این دو محصول وظایف کاملاً متفاوتی دارند.

اشتباهات رایج هنگام سفارش Weld Neck

یکی از رایج‌ترین خطاها، اعلام فقط سایز و Grade است.

موارد زیر نیز می‌توانند باعث مغایرت شوند:

• اعلام نکردن Class؛
• مشخص نکردن Schedule یا Bore؛
• اشتباه گرفتن RF و RTJ؛
• فرض اینکه Class مساوی PSI است؛
• اشتباه گرفتن Weld Neck و Slip On؛
• انتخاب 304 یا 316 بدون بررسی سیال؛
• عدم تطبیق Material Standard؛
• خرید بر اساس ابعاد ظاهری؛
• فرض اینکه همه فلنج‌های استیل دارای MTC یکسان هستند.

هرچه شرایط سرویس حساس‌تر باشد، اهمیت Specification کامل بیشتر می‌شود.

سوالات متداول فلنج گلودار استیل

فلنج گلودار استیل چیست؟

فلنجی دارای گردن مخروطی است که از طریق Butt Weld به انتهای لوله متصل می‌شود.

تفاوت Weld Neck و Slip On چیست؟

Weld Neck مستقیماً و به‌صورت Butt Weld به انتهای لوله متصل می‌شود، اما Slip On روی لوله قرار گرفته و معمولاً با Fillet Weld نصب می‌شود.

چرا Schedule هنگام خرید مهم است؟

برای هماهنگی Bore فلنج و ضخامت انتهای جوشی با لوله اهمیت دارد.

فلنج گلودار 304 بهتر است یا 316؟

هیچ‌کدام به‌طور مطلق بهتر نیستند. انتخاب باید بر اساس سیال، خوردگی، دما و Specification پروژه انجام شود.

Class 150 یعنی تحمل 150 PSI؟

خیر. Class یک سیستم Rating است و فشار مجاز به متریال و دمای کاری نیز وابسته است.

RF و RTJ چه تفاوتی دارند؟

این دو نوع سطح آب‌بندی متفاوت هستند. RTJ از Groove و Ring Gasket فلزی استفاده می‌کند، در حالی که RF دارای Raised Face است.

آیا فلنج گلودار برای فشار بالا مناسب است؟

بسته به Class، Material، Temperature و استاندارد می‌تواند برای سرویس‌های مختلف طراحی شود. صرف Weld Neck بودن تعیین‌کننده فشار مجاز نیست.

استاندارد متداول فلنج گلودار چیست؟

ASME B16.5 یکی از استانداردهای اصلی برای Weld Neck Flange در محدوده سایزی تعریف‌شده آن است.

خرید و استعلام قیمت فلنج گلودار استیل

برای خرید فلنج گلودار استیل بهتر است مشخصات کامل خط پیش از استعلام بررسی شود. سایز، Class، Grade، Schedule یا Bore، Face و استاندارد مهم‌ترین اطلاعات اولیه هستند.

آدلی استیل نیروانا می‌تواند درخواست تأمین Weld Neck Flange را بر اساس مشخصات اعلام‌شده پروژه بررسی کند.

اگر هنوز بین Weld Neck و سایر مدل‌ها تصمیم نگرفته‌اید، ابتدا صفحه فلنج استیل را مشاهده کنید و در کنار این محصول، فلنج اسلیپون استیل و فلنج ساکت استیل را نیز مقایسه کنید.

برای آشنایی عمومی‌تر با خانواده این محصولات نیز مقاله انواع فلنج استیل قابل استفاده است.
