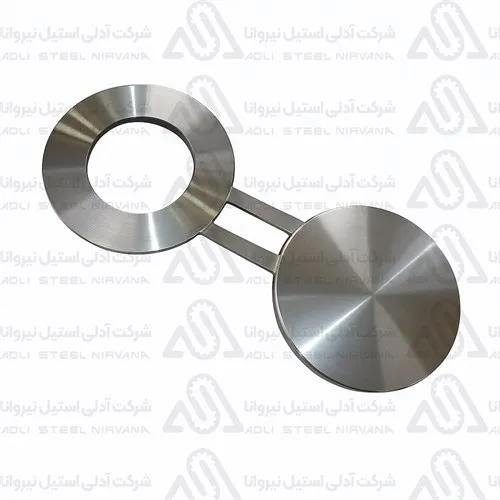

فلنج عینکی استیل یا Stainless Steel Spectacle Blind قطعه‌ای برای باز یا مسدودکردن فیزیکی مسیر در سیستم‌های پایپینگ است. این قطعه از یک بخش توپر و یک حلقه باز تشکیل می‌شود که توسط یک پل به یکدیگر متصل شده‌اند و به همین دلیل ظاهری شبیه عدد 8 یا عینک دارد.
هنگام خرید فلنج عینکی، صرفاً اعلام سایز کافی نیست. سایز نامی، کلاس فشار، متریال استنلس استیل، نوع Face و استاندارد ساخت باید با فلنج‌های خط و شرایط طراحی پروژه هماهنگ باشد.
برای مشاهده سایر مدل‌های این خانواده می‌توانید صفحه فلنج استیل را بررسی کنید.
فلنج عینکی استیل چیست؟
Spectacle Blind از نظر فنی در گروه Line Blankها قرار می‌گیرد. یک سمت آن کاملاً بسته است و سمت دیگر یک حلقه با مسیر باز دارد.
زمانی که سمت توپر بین دو فلنج قرار می‌گیرد، مسیر به‌صورت فیزیکی بسته می‌شود. در حالت دیگر، حلقه باز در مسیر قرار گرفته و امکان عبور سیال فراهم می‌شود.
این ساختار یک مزیت مهم دارد: اپراتور می‌تواند از روی موقعیت خارجی قطعه تشخیص دهد که خط در وضعیت Open یا Blanked قرار دارد.
استاندارد ASME B16.48-2025 نیز Figure-8 Blank یا Spectacle Blank را به‌عنوان یک صفحه نگهدارنده فشار با یک انتهای توپر و یک انتهای باز متصل به یکدیگر تعریف می‌کند.
تفاوت فلنج عینکی با فلنج کور چیست؟
فلنج کور استیل و فلنج عینکی هر دو میتوانند برای مسدودکردن مسیر استفاده شوند، اما ساختار و کاربرد آنها متفاوت است.
فلنج کور یک فلنج کامل دارای سوراخ‌های پیچ است که معمولاً برای بستن انتهای خط یا نازل استفاده می‌شود.
اما Spectacle Blind بین دو فلنج موجود قرار می‌گیرد و دو وضعیت عملیاتی دارد:
- سمت کور برای مسدودکردن خط؛
- سمت حلقه‌ای برای باز نگه‌داشتن مسیر.
به همین دلیل فلنج عینکی بیشتر به‌عنوان تجهیز Line Isolation شناخته می‌شود، نه فلنج انتهای خط.
تفاوت Spectacle Blind با Spade و Spacer
این سه اصطلاح در سفارش‌های صنعتی گاهی با یکدیگر اشتباه می‌شوند.
Spectacle Blind: بخش کور و بخش باز به یکدیگر متصل هستند و مجموعه شکل عدد 8 دارد.
Spade: یک صفحه کور مستقل برای مسدودکردن خط است.
Spacer: حلقه باز مستقلی است که در شرایط باز بودن خط بین فلنج‌ها قرار می‌گیرد.
در Spectacle Blind هر دو حالت در یک قطعه وجود دارد؛ اما در Spade & Spacer دو قطعه مستقل هستند.
برای سایزها، وزن‌ها یا شرایطی که جابه‌جایی یک Figure-8 یکپارچه دشوار باشد، طراح پروژه ممکن است Spade و Spacer جداگانه را انتخاب کند.
استاندارد ASME B16.48 برای فلنج عینکی
یکی از مهم‌ترین اطلاعاتی که هنگام استعلام Spectacle Blind باید مشخص شود، استاندارد ساخت است.
استاندارد ASME B16.48 مشخصات Line Blankهای عملیاتی را از نظر موضوعاتی مانند:
- ابعاد؛
- متریال؛
- تلرانس‌ها؛
- مارکینگ؛
- تست؛
- Pressure-Temperature Rating
پوشش می‌دهد.
نسخه 2025 این استاندارد Line Blankهای قابل نصب بین فلنج‌های ASME B16.5 را برای سایزهای NPS 1/2 تا NPS 24 و کلاس‌های 150، 300، 600، 900، 1500 و 2500 پوشش می‌دهد.
این موضوع به این معنی نیست که هر فلنج عینکی موجود در بازار الزاماً تمام این سایزها یا کلاس‌ها را دارد. مشخصات واقعی محصول باید جداگانه تأیید شود.
فلنج عینکی استیل 304 یا 316؟
انتخاب Grade باید بر اساس شرایط خوردگی خط انجام شود.
استیل 304
گریدهای خانواده 304 در بسیاری از محیط‌های عمومی صنعتی و سرویس‌هایی که شدت خوردگی محدود است استفاده می‌شوند.
استیل 316
گریدهای خانواده 316 به‌دلیل ترکیب آلیاژی خود در بسیاری از محیط‌های حاوی کلراید و شرایط خورنده‌تر نسبت به 304 مقاومت به خوردگی بهتری دارند.
اما نمی‌توان به‌صورت عمومی اعلام کرد که 316 برای هر محیط خورنده مناسب است. انتخاب متریال باید بر اساس:
- نوع سیال؛
- غلظت مواد شیمیایی؛
- دما؛
- میزان کلراید؛
- شرایط محیط؛
- استاندارد و Material Specification پروژه
انجام شود.
در صورت الزام پروژه به MTC نیز Heat Number و Grade واقعی کالا باید با مدارک متریال تطبیق داده شود.
Class فلنج عینکی چگونه انتخاب می‌شود؟
یکی از اشتباهات متداول، سفارش Spectacle Blind فقط با اعلام سایز است.
برای مثال عبارت «فلنج عینکی 4 اینچ استیل» هنوز برای یک سفارش صنعتی کامل نیست. حداقل باید Class نیز مشخص شود.
در ASME B16.48 کلاس‌های مختلفی تعریف شده‌اند، اما Class را نباید مستقیماً به یک عدد ثابت فشار بر حسب PSI تبدیل کرد. ظرفیت مجاز سیستم به متریال و دمای کاری نیز وابسته است.
بنابراین اطلاعاتی مانند:
4″ – Class 300 – SS316 – RF
بسیار دقیق‌تر از اعلام صرف «فلنج عینکی 4 اینچ» است.
RF یا RTJ؛ Face فلنج عینکی چه اهمیتی دارد؟
سطح تماس Spectacle Blind باید با فلنج‌های مقابل و سیستم گسکت هماهنگ باشد.
دو حالت شناخته‌شده عبارت‌اند از:
Raised Face یا RF
در این حالت سطح آب‌بندی با سیستم Raised Face خط هماهنگ می‌شود.
Ring Type Joint یا RTJ
در سیستم‌هایی که از RTJ استفاده می‌شود، سطح Line Blank نیز باید با هندسه و استاندارد اتصال موجود هماهنگ باشد.
اگر پروژه شما از اتصال Ring Type Joint استفاده می‌کند، برای شناخت بهتر این ساختار می‌توانید صفحه فلنج رینگ جوینت استیل را نیز بررسی کنید.
Face اشتباه می‌تواند باعث ناسازگاری در مونتاژ یا سیستم آب‌بندی شود؛ بنابراین این مشخصه باید در سفارش صریحاً اعلام شود.
فلنج عینکی کجا استفاده می‌شود؟

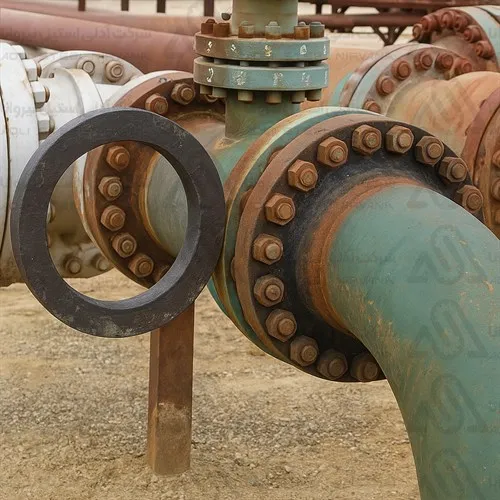

Spectacle Blind بیشتر در خطوطی استفاده می‌شود که نیاز به ایزولاسیون فیزیکی و قابل مشاهده وجود دارد.
کاربردهای متداول می‌تواند شامل:
- خطوط فرایندی صنایع نفت و گاز؛
- پالایشگاه‌ها؛
- واحدهای پتروشیمی؛
- ورودی یا خروجی برخی تجهیزات فرایندی؛
- خطوط نیازمند تعمیرات دوره‌ای؛
- بخش‌های نیازمند ایجاد مرز فیزیکی برای تعمیر و نگهداری؛
- برخی خطوط نیروگاهی و Utility
باشد.
با این حال محل نصب و روش Isolation باید بر اساس P&ID، دستورالعمل بهره‌برداری و الزامات HSE پروژه تعیین شود.
چرا Spectacle Blind با شیر قطع و وصل یکسان نیست؟
یک شیر صنعتی با تغییر وضعیت اجزای داخلی خود جریان را متوقف می‌کند. در مقابل، Spectacle Blind زمانی که بخش کور آن بین فلنج‌ها قرار دارد یک مانع فلزی فیزیکی در مسیر ایجاد می‌کند.
این تفاوت در برخی برنامه‌های تعمیراتی و ایمنی اهمیت زیادی دارد.
البته فلنج عینکی جایگزین عمومی شیر نیست. شیر برای عملیات روزمره قطع و وصل طراحی می‌شود، در حالی که تغییر وضعیت Spectacle Blind مستلزم توقف ایمن خط، تخلیه فشار و بازکردن اتصال فلنجی است.
بنابراین از فلنج عینکی نباید مانند یک Valve عملیاتی استفاده کرد.
هنگام خرید فلنج عینکی چه مشخصاتی باید اعلام شود؟
برای دریافت استعلام دقیق بهتر است اطلاعات زیر از ابتدا مشخص باشند:
| اطلاعات سفارش | نمونه |
|---|
| نوع قطعه | Spectacle Blind |
| سایز | NPS یا DN |
| Class / PN | طبق پروژه |
| متریال | SS304، SS316 یا Grade مشخص |
| Face | RF، RTJ یا مطابق Drawing |
| استاندارد | برای مثال ASME B16.48 |
| تعداد | تعداد مورد نیاز |
| مدارک | MTC، Inspection یا مدارک پروژه در صورت نیاز |
اگر پروژه دارای Piping Class یا Material Requisition است، ارسال آن به واحد فروش انتخاب را بسیار دقیق‌تر می‌کند.
چه ابعادی در Spectacle Blind اهمیت دارند؟
در سفارش یا ساخت فلنج عینکی، فقط قطر خارجی ملاک نیست.
پارامترهایی مانند:
- قطر بخش باز؛
- قطر خارجی؛
- ضخامت صفحه؛
- ابعاد Face؛
- طول و عرض پل اتصال؛
- قطر یا مشخصات مرتبط با فلنج مقابل
باید مطابق استاندارد یا Drawing پروژه باشند.
به همین دلیل اندازه‌گیری دستی یک نمونه قدیمی بدون بررسی استاندارد همیشه روش مطمئنی برای سفارش جایگزین نیست.
قیمت فلنج عینکی استیل چگونه تعیین می‌شود؟
قیمت این محصول به عوامل مختلفی بستگی دارد و نمی‌توان برای همه مدل‌ها یک قیمت ثابت اعلام کرد.
مهم‌ترین عوامل عبارت‌اند از:
- سایز؛
- Class؛
- ضخامت و وزن قطعه؛
- Grade استنلس استیل؛
- RF یا RTJ بودن؛
- استاندارد ساخت؛
- تولید داخل یا وارداتی بودن؛
- نیاز به مدارک متریال و بازرسی؛
- تعداد سفارش؛
- قیمت روز مواد اولیه.
به همین دلیل برای استعلام قیمت، اعلام کامل مشخصات فنی بسیار مهم‌تر از ارسال تنها نام محصول است.
اشتباهات رایج در سفارش فلنج عینکی
اشتباه گرفتن Spectacle Blind با Blind Flange
این دو قطعه کاربرد و روش نصب یکسانی ندارند.
اعلام نکردن Class
سایز مشابه در Classهای متفاوت ابعاد و ضخامت یکسانی ندارد.
مشخص نکردن Face
RF و RTJ قابل جایگزینی خودکار با یکدیگر نیستند.
انتخاب Grade فقط بر اساس قیمت
متریال باید با سیال و شرایط خوردگی سازگار باشد.
خرید بدون تطبیق با فلنج مقابل
Spectacle Blind باید با استاندارد، سایز، Class و سیستم آب‌بندی فلنج‌های دو طرف هماهنگ باشد.
فلنج عینکی یا Spade & Spacer؟
هیچ‌کدام برای همه پروژه‌ها گزینه بهتر نیستند.
Spectacle Blind یک قطعه یکپارچه است و وضعیت باز یا بسته آن معمولاً به‌راحتی قابل تشخیص است.
Spade و Spacer قطعات جداگانه هستند و میتوانند در برخی سایزهای بزرگ یا چیدمان‌های خاص نصب مزایای اجرایی داشته باشند.
تصمیم نهایی باید بر اساس وزن، فضای نصب، Layout، روش تعمیرات و الزامات پروژه گرفته شود.
سوالات متداول فلنج عینکی استیل
فلنج عینکی استیل چه کاری انجام می‌دهد؟
با قرارگرفتن سمت کور در مسیر، خط را مسدود می‌کند و با قرارگرفتن سمت حلقه باز امکان عبور سیال فراهم می‌شود.
استاندارد فلنج عینکی چیست؟
ASME B16.48 یکی از مهم‌ترین استانداردهای Line Blank و Spectacle Blind است.
تفاوت فلنج عینکی و فلنج کور چیست؟
فلنج کور معمولاً انتهای خط یا تجهیز را می‌بندد، اما Spectacle Blind بین دو فلنج نصب شده و دارای یک سمت باز و یک سمت کور است.
آیا فلنج عینکی استیل 316 بهتر از 304 است؟
به شرایط سرویس بستگی دارد. 316 در بسیاری از محیط‌های کلرایدی مقاومت خوردگی بهتری دارد، اما انتخاب باید بر اساس سیال، دما و مشخصات پروژه انجام شود.
آیا Spectacle Blind برای قطع و وصل روزانه مناسب است؟
خیر. تغییر وضعیت آن نیازمند ایمن‌سازی خط و بازکردن اتصال فلنجی است و مانند یک شیر عملیاتی برای قطع و وصل مکرر استفاده نمی‌شود.
برای استعلام قیمت چه اطلاعاتی لازم است؟
سایز، Class، Grade متریال، نوع Face، استاندارد، تعداد و مدارک مورد نیاز را اعلام کنید.
خرید و استعلام قیمت فلنج عینکی استیل
برای خرید فلنج عینکی استیل بهتر است پیش از استعلام، مشخصات Piping Class یا Datasheet خط بررسی شود. سایز، Class، Grade و Face چهار مشخصه اصلی هستند که باید در سفارش به‌صورت دقیق اعلام شوند.
آدلی استیل نیروانا می‌تواند درخواست تأمین فلنج عینکی را بر اساس مشخصات اعلام‌شده پروژه بررسی کند. برای دریافت قیمت، اطلاعات فنی، تعداد مورد نیاز و در صورت وجود Drawing یا Datasheet را برای واحد فروش ارسال کنید.
اگر در مرحله انتخاب هستید و می‌خواهید ابتدا با ساختمان، عملکرد و کاربرد Spectacle Blind آشنا شوید، مقاله «فلنج عینکی چیست؟ کاربردها، انواع و ویژگی‌ها» را مطالعه کنید و برای مشاهده سایر محصولات نیز به صفحه فلنج استیل مراجعه کنید.
