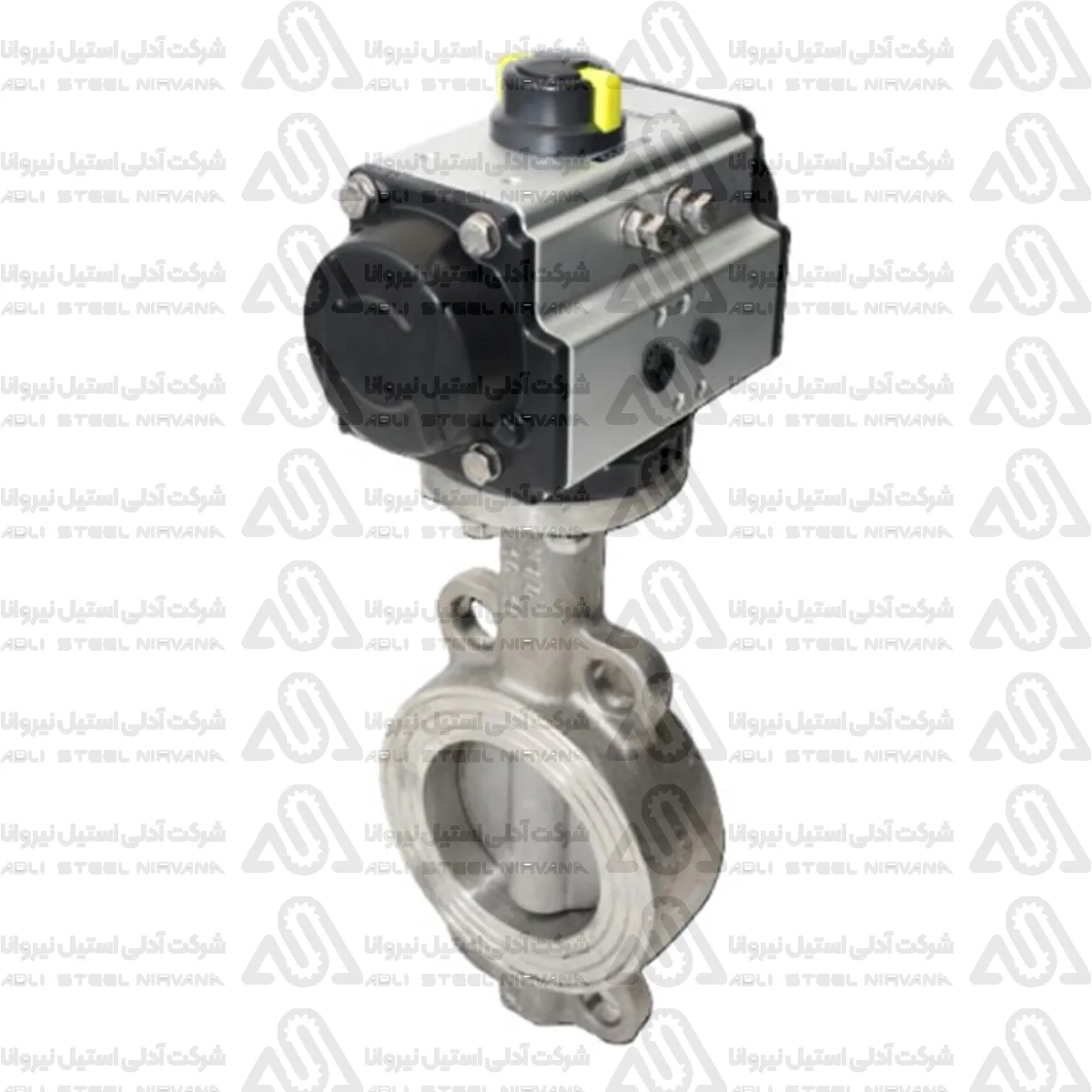

شیر پروانه‌ای صنعتی پنوماتیک یا Pneumatic Butterfly Valve یکی از انواع شیرآلات ربع‌گرد است که برای قطع و وصل جریان و در برخی طراحی‌ها کنترل فرآیند در خطوط صنعتی استفاده می‌شود. در این مدل، حرکت دیسک شیر به‌جای اهرم دستی، توسط اکچویتور پنوماتیک و با استفاده از هوای فشرده انجام می‌شود.
این ویژگی امکان اتصال شیر به سیستم‌های اتوماسیون و انجام فرمان باز و بسته شدن بدون حضور مستقیم اپراتور را فراهم می‌کند.
محصول این صفحه در سایت آدلی مشخصاً به مدل صنعتی پنوماتیک اختصاص دارد و با شیر پروانه‌ای پنوماتیک غذایی و شیر پروانه‌ای دستی متفاوت است.
شیر پروانه‌ای پنوماتیک چیست؟
Butterfly Valve دارای یک Disc است که داخل مسیر جریان قرار می‌گیرد.
با چرخش دیسک، سطح عبور سیال باز یا بسته می‌شود. شیر پروانه‌ای در گروه Quarter-Turn Valve قرار می‌گیرد و تغییر وضعیت آن با تقریباً یک‌ربع گردش انجام می‌شود.
در مدل پنوماتیک، این حرکت توسط Actuator بادی ایجاد می‌شود.
بنابراین فرمان باز و بسته شدن شیر می‌تواند از سیستم کنترل یا مدار پنوماتیک دریافت شود.
تفاوت شیر پروانه‌ای پنوماتیک و دستی
در شیر پروانه‌ای استیل دستی اپراتور با استفاده از اهرم یا مکانیزم دستی وضعیت دیسک را تغییر می‌دهد.
اما در مدل پنوماتیک:
- اکچویتور حرکت را ایجاد می‌کند؛
- امکان کنترل از راه دور وجود دارد؛
- قابلیت قرار گرفتن در سیستم Automation بیشتر است؛
- تکرار عملیات باز و بسته شدن ساده‌تر می‌شود.
انتخاب بین Manual و Pneumatic باید براساس تعداد دفعات عملکرد و معماری کنترلی سیستم انجام شود.
اجزای اصلی شیر
ساختار کلی Butterfly Valve می‌تواند شامل اجزایی مانند:
- Body
- Disc
- Shaft
- Seat
- Seal
- Pneumatic Actuator
باشد.
محتوای آدلی نیز دیسک، شفت، اکچویتور و آب‌بند را به‌عنوان اجزای اصلی این خانواده معرفی می‌کند.
اما متریال دقیق هر جزء در مدل فعلی باید از Datasheet همان محصول استخراج شود.
اکچویتور پنوماتیک
Pneumatic Actuator انرژی هوای فشرده را به حرکت مکانیکی موردنیاز برای چرخاندن Shaft تبدیل می‌کند.
یکی از مهم‌ترین مراحل انتخاب شیر، تطابق Actuator با Torque موردنیاز Valve است.
اکچویتور نباید تنها براساس ظاهر یا سایز شیر انتخاب شود.
پارامترهای واقعی سیستم و مشخصات سازنده باید بررسی شوند.
Single Acting یا Double Acting؟
اکچویتورهای پنوماتیک میتوانند ساختارهای متفاوتی داشته باشند.
برای مثال ممکن است Single Acting یا Double Acting باشند.
اما منابع فعلی آدلی نوع اکچویتور این SKU را مشخص نکرده‌اند.
بنابراین این صفحه نباید یکی از این دو ساختار را به‌عنوان ویژگی قطعی محصول اعلام کند.
فشار هوای ابزار دقیق
Operating Air Pressure اکچویتور یکی از مشخصات مهم سیستم است.
اما مقدار دقیق فشار هوای موردنیاز برای محصول حاضر تأیید نشده است.
این مقدار باید با:
- Datasheet Actuator
- شبکه هوای فشرده سایت
- Torque موردنیاز شیر
تطبیق داده شود.
Fail Open یا Fail Close
در برخی سیستم‌های پنوماتیک، وضعیت شیر هنگام قطع هوای فشرده اهمیت دارد.
بسته به طراحی ممکن است پروژه به Fail Close، Fail Open یا رفتار دیگری نیاز داشته باشد.
این مشخصه باید هنگام سفارش تعیین شود و برای محصول حاضر به‌صورت پیش‌فرض قابل فرض نیست.
اتصال شیر پروانه‌ای صنعتی
Butterfly Valveهای صنعتی میتوانند با ساختارهای اتصال مختلف عرضه شوند.
نوع Connection محصول این صفحه از منابع موجود قطعی نیست.
هنگام استعلام باید دقیقاً مشخص شود سیستم به چه نوع اتصالی نیاز دارد.
اگر پروژه مشخصاً مدل فلنجی می‌خواهد، آدلی صفحه مستقلی برای شیر پروانه‌ای فلنج‌دار استیل دارد.
انتخاب سایز
سایز Valve باید با خط و Flow Requirement هماهنگ باشد.
در انتخاب باید مواردی مثل:
- سایز اسمی خط
- دبی
- سرعت جریان
- Pressure Drop
- نوع سیال
بررسی شوند.
صرف تطابق DN یا اینچ همیشه برای انتخاب مهندسی کافی نیست.
دیسک شیر
Disc در مسیر جریان قرار دارد و با چرخش خود سطح عبور سیال را تغییر می‌دهد.
جنس Disc باید با سیال و شرایط کاری سازگار باشد.
برای این SKU متریال دقیق دیسک از منابع فعلی آدلی تأیید نشده است.
Seat شیر پروانه‌ای
Seat نقش مهمی در Sealing شیر دارد.
انتخاب آن می‌تواند تحت تأثیر:
- نوع سیال
- Temperature
- Pressure
- Compatibility شیمیایی
باشد.
متریال Seat محصول باید هنگام سفارش تأیید شود و نباید بدون Datasheet موادی مانند EPDM، PTFE یا NBR را قطعی اعلام کرد.
متریال بدنه
عنوان محصول مشخصاً «صنعتی پنوماتیک» است، اما گرید دقیق Body را بیان نمی‌کند.
بنابراین اگر پروژه به:
- Stainless Steel
- Cast Iron
- Carbon Steel
- یا متریال دیگری
نیاز دارد، Material Specification باید صریحاً در استعلام ذکر شود.
فشار کاری
Pressure Rating شیر باید با Design Pressure سیستم سازگار باشد.
این مقدار به مواردی مانند:
- Body
- Disc
- Seat
- Connection
- Temperature
وابسته است.
هیچ Class یا PN مشخصی برای SKU فعلی از منابع آدلی تأیید نشده است.
دمای کاری
Temperature Rating نیز فقط به جنس بدنه وابسته نیست.
Seat و Seal میتوانند محدوده دمایی متفاوتی نسبت به Body داشته باشند.
بنابراین Design Temperature خط باید هنگام انتخاب اعلام شود.
عملکرد قطع و وصل
یکی از مهم‌ترین کاربردهای Butterfly Valve پنوماتیک، On/Off Service است.
در این حالت سیستم کنترلی فرمان باز یا بسته شدن را ارسال می‌کند و Actuator وضعیت دیسک را تغییر می‌دهد.
برای خطوطی که دفعات Operation زیاد است، اتوماسیون می‌تواند نسبت به عملکرد کاملاً دستی مزیت عملیاتی داشته باشد.
آیا برای کنترل جریان مناسب است؟
برخی Butterfly Valveها میتوانند در Throttling Service نیز استفاده شوند.
اما مناسب بودن هر مدل برای Modulating Control باید از Design و Datasheet آن تأیید شود.
نباید هر شیر پروانه‌ای پنوماتیک را بدون بررسی، Control Valve دقیق فرض کرد.
کنترل موقعیت شیر
در سیستم‌های کنترلی ممکن است تجهیزاتی مانند:
- Limit Switch
- Position Indicator
- Solenoid Valve
- Positioner
به مجموعه اضافه شوند.
وجود این تجهیزات در محصول فعلی تأیید نشده است.
اگر پروژه به آنها نیاز دارد باید در RFQ ذکر شوند.
سلونوئید ولو
برای فرمان دادن به اکچویتور پنوماتیک در برخی سیستم‌ها از Solenoid Valve استفاده می‌شود.
اما Solenoid جزء قطعی پکیج فعلی نیست مگر اینکه در سفارش یا Datasheet مشخص شده باشد.
ولتاژ Coil نیز نباید بدون مدرک اعلام شود.
لیمیت سوئیچ
Limit Switch Box می‌تواند وضعیت Open/Close شیر را به سیستم کنترل گزارش کند.
اگر این Feedback برای PLC یا DCS نیاز است، باید از ابتدا در Specification مشخص شود.
کاربرد در خطوط صنعتی
شیر پروانه‌ای صنعتی پنوماتیک می‌تواند در سیستم‌هایی استفاده شود که:
- Automation اهمیت دارد؛
- باز و بسته شدن از راه دور لازم است؛
- تعداد عملیات نسبتاً زیاد است؛
- دسترسی مستقیم اپراتور دشوار است.
نوع سیال و شرایط واقعی خط همچنان باید بررسی شوند.
خطوط آب و تأسیسات
Butterfly Valve در بسیاری از سیستم‌های انتقال آب و تأسیسات صنعتی کاربرد دارد.
در صورت استفاده در این خطوط باید نوع Body، Seat، Pressure Rating و Connection با پروژه تطبیق داده شوند.
صنایع شیمیایی
در Chemical Service، سازگاری Material اهمیت بالایی دارد.
نه‌فقط بدنه، بلکه Disc، Seat و Seal باید با سیال سازگار باشند.
استفاده از عبارت «صنعتی» به معنی سازگاری با تمام مواد شیمیایی نیست.
تفاوت با Ball Valve پنوماتیک
آدلی برای بال ولو پنوماتیک صفحه مستقلی دارد.
در Ball Valve عنصر قطع‌کننده Ball است، در حالی که Butterfly Valve از Disc استفاده می‌کند.
انتخاب میان این دو باید بر اساس:
- Process Requirement
- Pressure Drop
- سایز
- فضای نصب
- نوع سرویس
انجام شود.
نصب شیر پروانه‌ای پنوماتیک
در زمان نصب باید به موارد زیر توجه شود:
- جهت و وضعیت صحیح Valve بررسی شود.
- Alignment خط مناسب باشد.
- فضای کافی برای Actuator وجود داشته باشد.
- وزن Actuator باعث اعمال تنش نامناسب نشود.
- خطوط هوای فشرده به‌درستی متصل شوند.
- وضعیت Open/Close قبل از راه‌اندازی تست شود.
فضای نصب اکچویتور
Actuator نسبت به شیر دستی فضای بیشتری در بالای Valve نیاز دارد.
پیش از نصب باید تداخل آن با:
- Pipe مجاور
- سازه
- Cable Tray
- تجهیزات
بررسی شود.
کیفیت هوای فشرده
سیستم Pneumatic به کیفیت هوای ابزار دقیق وابسته است.
هوای نامناسب می‌تواند روی عمر و عملکرد اجزای کنترلی اثر بگذارد.
الزامات دقیق Air Quality باید مطابق دستورالعمل سازنده اکچویتور رعایت شود.
تست عملکرد
قبل از Commissioning بهتر است چند سیکل Open/Close اجرا شود و موارد زیر بررسی شوند:
- حرکت کامل شیر
- گیر نکردن Disc
- عملکرد Actuator
- وضعیت Feedback در صورت وجود
- نشتی‌های غیرعادی
نگهداری دوره‌ای
در برنامه Maintenance بهتر است:
- Actuator
- Seat
- Shaft
- Seal
- اتصالات هوای فشرده
- Solenoid و Limit Switch در صورت وجود
بررسی شوند.
تعداد سیکل عملکرد و شرایط سرویس روی فاصله بازرسی‌ها اثر دارد.
قیمت شیر پروانه‌ای صنعتی پنوماتیک
قیمت این محصول به مجموعه‌ای از مشخصات وابسته است، از جمله:
- سایز Valve
- نوع اتصال
- Body Material
- Disc Material
- Seat
- Pressure Rating
- نوع اکچویتور
- تجهیزات جانبی
- برند
- تعداد سفارش
به همین دلیل برای استعلام قیمت دقیق باید مشخصات Valve و Actuator هر دو اعلام شوند.
اطلاعات لازم برای استعلام
برای خرید شیر پروانه‌ای صنعتی پنوماتیک بهتر است این موارد مشخص شوند:
- سایز
- نوع Connection
- نوع سیال
- Body و Disc Material
- Seat Material
- Design Pressure
- Design Temperature
- نوع عملکرد اکچویتور
- Fail Position در صورت نیاز
- تجهیزات جانبی مانند Solenoid، Limit Switch یا Positioner
- تعداد
سوالات متداول
شیر پروانه‌ای صنعتی پنوماتیک چیست؟
Butterfly Valveای است که دیسک آن توسط Pneumatic Actuator باز و بسته می‌شود.
چه تفاوتی با مدل دستی دارد؟
در مدل دستی اپراتور شیر را مستقیماً حرکت می‌دهد، ولی در مدل پنوماتیک حرکت توسط اکچویتور بادی انجام می‌شود.
آیا همان شیر پروانه‌ای پنوماتیک غذایی است؟
خیر. آدلی برای مدل غذایی صفحه مستقلی دارد و این صفحه مربوط به مدل صنعتی است.
اتصال آن فلنجی است؟
نوع Connection محصول فعلی از عنوان آن مشخص نیست. مدل فلنج‌دار آدلی نیز صفحه مستقل دارد.
اکچویتور Single Acting است یا Double Acting؟
از منابع فعلی تأیید نشده و باید هنگام سفارش مشخص شود.
فشار هوای اکچویتور چقدر است؟
باید از Datasheet اکچویتور واقعی بررسی شود.
بدنه استیل است؟
متریال دقیق مدل مورد سفارش باید تأیید شود؛ از عنوان فعلی نمی‌توان Grade مشخصی اعلام کرد.
آیا Positioner دارد؟
فقط در صورت تعریف در پکیج یا سفارش؛ وجود آن برای SKU فعلی تأیید نشده است.
خرید شیر پروانه‌ای صنعتی پنوماتیک از آدلی استیل نیروانا
برای خرید شیر پروانه‌ای صنعتی پنوماتیک ابتدا سایز خط، نوع Connection، شرایط فشار و دما، نوع سیال و نیازهای Automation را مشخص کنید.
اگر کاربرد شما غذایی یا بهداشتی است، شیر پروانه‌ای پنوماتیک غذایی باید جداگانه بررسی شود.
برای شیر پروانه‌ای دستی نیز شیر پروانه‌ای استیل و برای سیستم‌های فلنجی شیر پروانه‌ای فلنج‌دار استیل در دسترس است.
سایر شیرهای اتوماتیک را نیز می‌توانید در بخش شیرآلات پنوماتیک بررسی کنید.
