کوپلینگ Camlock چیست؟ انواع Type A تا F و راهنمای انتخاب

کوپلینگ Camlock یا Cam and Groove Coupling نوعی اتصال سریع برای متصل و جداکردن Hose، Pipe، Tank و تجهیزات انتقال سیال است.

در این سیستم، بخش نر که Adapter نامیده می‌شود داخل بخش ماده یا Coupler قرار می‌گیرد و Cam Armهای روی Coupler با قرارگرفتن در Groove بخش نر، دو قطعه را به یکدیگر قفل می‌کنند.

مزیت اصلی Camlock این است که برای اتصال و جداسازی معمولاً نیازی به باز و بسته‌کردن رزوه در هر بار استفاده نیست و همین موضوع آن را برای سیستم‌هایی که Hose مرتباً متصل و جدا می‌شود بسیار کاربردی کرده است.

Camlock با متریال‌های مختلفی مانند:

• Stainless Steel
• Aluminium
• Brass
• Polypropylene

تولید می‌شود.

نسخه استنلس استیل بیشتر در محیط‌هایی مطرح می‌شود که مقاومت خوردگی، دوام مکانیکی یا Compatibility با سیال اهمیت دارد.

آیا Camlock همان کوپلینگ استیل است؟

خیر.

Coupling یک اصطلاح عمومی برای انواع اتصال‌دهنده‌ها است.

Camlock فقط یک نوع Coupling با مکانیزم Cam and Groove است.

برای مثال موارد زیر هم Coupling هستند ولی Camlock نیستند:

• Threaded Coupling
• Socket-Weld Coupling
• Quick Disconnect Couplingهای دیگر
• Sanitary Clamp Connection

بنابراین بهتر است در عنوان و مشخصات محصول از عبارت دقیق:

Stainless Steel Camlock Coupling

استفاده شود.

Camlock چگونه کار می‌کند؟

سیستم دارای دو جزء اصلی است:

Male Adapter

بخش نر که دارای Groove مخصوص در سطح خارجی است.

Female Coupler

بخش ماده که روی آن دو Cam Arm قرار دارد.

هنگامی که Adapter داخل Coupler قرار می‌گیرد، Cam Armها پایین آورده می‌شوند.

سطوح داخلی Cam Arm داخل Groove Adapter قرار می‌گیرند و Coupler را به سمت Gasket فشار می‌دهند.

در نتیجه Connection بسته می‌شود.

آب‌بندی اصلی معمولاً توسط Gasket داخل Coupler انجام می‌شود، نه صرفاً تماس فلزی دو قطعه.

نقش Gasket در Camlock

Gasket یکی از مهم‌ترین Componentهای Camlock است.

متریال آن باید با:

• Fluid
• Temperature
• Cleaning Chemical
• Pressure
• Application

سازگار باشد.

بسته به مدل و سازنده ممکن است از موادی مانند:

• NBR
• EPDM
• FKM
• PTFE

استفاده شود.

نباید فرض کرد یک Gasket برای تمام مواد شیمیایی یا تمام دماها مناسب است.

Type A Camlock چیست؟

Type A دارای:

Male Adapter × Female Thread

است.

یعنی یک سمت آن Male Camlock Adapter و سمت دیگر Female Thread است.

این مدل زمانی استفاده می‌شود که بخواهیم یک Connection رزوه نر موجود روی Pump، Tank یا Pipe را به Camlock تبدیل کنیم.

نوع Thread باید مشخص شود؛ برای مثال BSP یا NPT.

Type B Camlock چیست؟

Type B دارای:

Female Coupler × Male Thread

است.

سمت Camlock آن Coupler ماده است و سمت دیگر Male Thread دارد.

این مدل برای اتصال مستقیم Coupler به یک اتصال Female Thread کاربرد دارد.

Type C Camlock چیست؟

Type C دارای:

Female Coupler × Hose Shank

است.

این مدل یکی از رایج‌ترین گزینه‌ها برای نصب روی Hose محسوب می‌شود.

Hose روی Shank قرار می‌گیرد و با روش مناسب مانند:

• Clamp
• Band
• Ferrule
• Crimp System

مهار می‌شود.

روش اتصال Hose باید براساس Hose Manufacturer و Pressure Rating مجموعه انتخاب شود.

Type D Camlock چیست؟

Type D دارای:

Female Coupler × Female Thread

است.

بنابراین اگر Equipment دارای Male Thread باشد و سمت Camlock ماده نیاز داشته باشیم، Type D یکی از گزینه‌های رایج است.

Type E Camlock چیست؟

Type E شامل:

Male Adapter × Hose Shank

است.

این مدل مانند Type C برای اتصال به Hose استفاده می‌شود، اما سمت Camlock آن Adapter نر است.

برای اتصال Hose-to-Hose، ترکیب‌هایی مانند Type C و Type E می‌توانند استفاده شوند.

Type F Camlock چیست؟

Type F دارای:

Male Adapter × Male Thread

است.

این مدل برای تجهیزات یا خطوط دارای Female Thread کاربرد دارد.

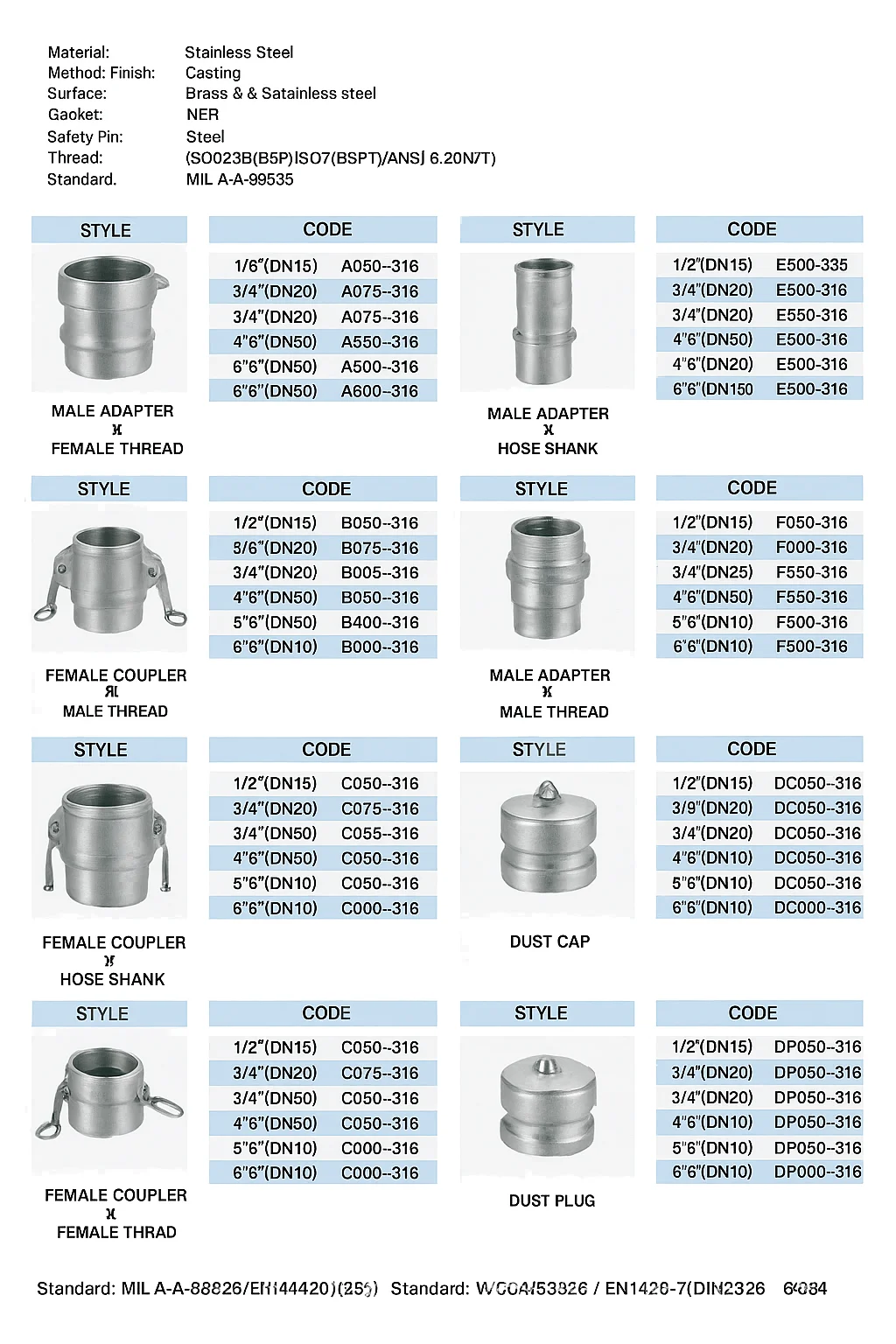

جدول انواع Camlock

این جدول یکی از مهم‌ترین موارد هنگام سفارش Camlock است.

Dust Cap و Dust Plug

علاوه بر Type A تا F معمولاً دو تجهیز دیگر نیز دیده می‌شوند.

DC یا Dust Cap

برای پوشاندن Male Adapter استفاده می‌شود.

DP یا Dust Plug

داخل Female Coupler قرار می‌گیرد.

وظیفه اصلی این قطعات محافظت از Connection در حالت جداشده است.

نباید بدون تأیید Datasheet آن‌ها را به‌عنوان Blind برای Pressure Service در نظر گرفت.

استاندارد EN 14420-7 چیست؟

یکی از مراجع مهم Cam Locking Couplingها استاندارد:

EN 14420-7

است.

نسخه جاری این استاندارد EN 14420-7:2022 است.

این استاندارد Design، Material، Dimensions و Marking مربوط به Cam Locking Couplingهای تحت پوشش خود را تعریف می‌کند.

در Scope آن، اتصال Hoseها برای انتقال Liquid، Solid و Gas مطرح است، اما Liquefied Gas و Steam مستثنی شده‌اند.

بنابراین عبارت «Camlock برای هر نوع بخار یا گاز مناسب است» صحیح نیست.

آیا DIN 2828 هنوز استاندارد اصلی Camlock است؟

DIN 2828 نامی است که هنوز در بازار زیاد شنیده می‌شود.

اما در Specificationهای جدید بهتر است Reference استاندارد واقعی و Edition مشخص شود.

در پروژه‌های اروپایی امروزی معمولاً EN 14420-7 مرجع دقیق‌تری برای Cam Locking Coupling محسوب می‌شود.

استاندارد A-A-59326 چیست؟

در بازار آمریکا و بسیاری از محصولات Cam and Groove، مشخصات A-A-59326 نیز مشاهده می‌شود.

هنگام خرید نباید فقط نوشته شود:

Camlock استاندارد

بلکه مشخص شود محصول طبق کدام Dimensional Specification ساخته شده است.

این موضوع برای Interchangeability میان دو برند اهمیت زیادی دارد.

آیا همه Camlockها به هم متصل می‌شوند؟

نه الزاماً.

اگر دو محصول واقعاً طبق یک Standard و Dimensional Series سازگار تولید شده باشند، Interchangeability امکان‌پذیر است.

اما محصولات Proprietary یا Seriesهای خاص ممکن است با Camlock استاندارد برند دیگر جفت نشوند.

بنابراین قبل از جایگزینی باید:

• Standard
• Size
• Coupler Geometry
• Adapter Diameter
• Cam Profile

بررسی شوند.

استیل 304 یا 316؟

Camlock استنلس می‌تواند با گریدهای مختلف ساخته شود.

در بسیاری از محصولات صنعتی، 316 Stainless Steel رایج است.

304 نیز در برخی Applicationها استفاده می‌شود.

انتخاب باید بر اساس:

• نوع سیال
• خورندگی
• Chloride
• محیط نصب
• Cleaning Chemical
• Temperature

انجام شود.

برای جزئیات بیشتر می‌توانید مقاله تفاوت استیل 304 و 316 را مطالعه کنید.

آیا Camlock استیل برای صنایع غذایی مناسب است؟

ممکن است مناسب باشد، اما:

Stainless Steel = Food Grade

یک نتیجه‌گیری کامل نیست.

باید مواردی مانند:

• Surface Condition
• Gasket
• Cleanability
• Hose Material
• Product Contact Requirement

بررسی شوند.

Camlock صنعتی معمولی الزاماً معادل Hygienic Clamp Connection نیست.

آیا Camlock برای صنایع دارویی مناسب است؟

در بسیاری از سیستم‌های Pharmaceutical High-Purity، اتصالات Hygienic مانند Clamp/BPE رایج‌تر هستند.

استفاده از Camlock باید براساس Process Requirement بررسی شود.

صرفاً 316 بودن یک Camlock به معنی:

• ASME BPE
• Hygienic Design
• Sterile Design
• Pharmaceutical Compliance

نیست.

تفاوت Camlock و Tri-Clamp

این دو اتصال کاملاً متفاوت‌اند.

Camlock

از Cam Arm و Groove برای قفل‌کردن سریع استفاده می‌کند.

Tri-Clamp

دو Ferrule با Gasket بین آن‌ها توسط Clamp به یکدیگر متصل می‌شوند.

Tri-Clamp در صنایع Hygienic رایج‌تر است.

برای آشنایی با این خانواده می‌توانید دسته اتصالات کلمپی استیل را بررسی کنید.

تفاوت Camlock و سرشلنگی معمولی

یک Hose Barb ساده فقط بخش اتصال Hose را فراهم می‌کند.

اما Camlock امکان Disconnect سریع را نیز ایجاد می‌کند.

Type C و Type E در واقع Camlock را با Hose Shank ترکیب می‌کنند.

برای شناخت بهتر Hose Connection می‌توانید مقاله سرشلنگی استیل را ببینید.

فشار کاری Camlock چقدر است؟

یک Pressure Rating ثابت برای تمام Camlockها وجود ندارد.

Rating به مواردی مانند:

• Size
• Material
• Standard
• Coupler Design
• Gasket
• Hose
• Hose Attachment
• Temperature

وابسته است.

در Hose Assembly باید Pressure Rating ضعیف‌ترین Component مبنا قرار گیرد.

پس نمی‌توان گفت:

Camlock استیل همیشه فشار بالا است.

دمای کاری Camlock

دمای مجاز نیز وابسته به کل Assembly است.

Body استنلس ممکن است Temperature بالایی را تحمل کند، اما Gasket یا Hose می‌تواند محدودیت بسیار پایین‌تری داشته باشد.

در Camlock مطابق EN 14420-7 نیز Working Range مشخصی تعریف شده و نباید Rating یک Standard را خارج از محدوده آن تعمیم داد.

آیا Camlock برای بخار مناسب است؟

این موضوع باید با احتیاط بررسی شود.

استاندارد EN 14420-7:2022 Steam را از Scope خود مستثنی می‌کند.

بسیاری از سازندگان Cam and Groove استاندارد نیز استفاده برای Steam را ممنوع می‌کنند.

اگر Steam Service دارید، باید Coupling مخصوص و دارای Rating/Approval مناسب آن Service انتخاب شود.

پس Camlock معمولی را نباید برای بخار انتخاب کرد.

Camlock و هوای فشرده

برای Compressed Air نیز باید Datasheet سازنده بررسی شود.

بعضی تولیدکنندگان استفاده از Cam and Groove استاندارد خود را برای Compressed Air توصیه یا مجاز نمی‌دانند.

خطر Disconnect ناگهانی Hose تحت فشار می‌تواند جدی باشد.

بنابراین Application باید دقیقاً با Manufacturer Rating تطبیق داده شود.

Cam Arm ایمنی

برخی Couplerها دارای:

• Safety Pin
• Locking Arm
• Self-Locking Mechanism

هستند.

این تجهیزات می‌توانند از بازشدن تصادفی Cam Arm جلوگیری کنند.

در خطوط تحت فشار یا محیط‌های دارای Vibration، Safety Mechanism باید مطابق Risk Assessment و مشخصات سازنده بررسی شود.

Camlock را زیر فشار باز نکنید

یکی از مهم‌ترین نکات ایمنی Camlock این است که Connection نباید در شرایطی که Pressure یا Stored Energy داخل Hose وجود دارد جدا شود.

قبل از Disconnect باید:

• Flow متوقف شود
• Line Isolation انجام شود
• Pressure تخلیه شود
• Fluid Hazard کنترل شود

بازکردن Cam Arm در خط Pressurized می‌تواند باعث خروج ناگهانی سیال یا حرکت شدید Hose شود.

BSP یا NPT؟

Typeهای رزوه‌ای A، B، D و F ممکن است با Threadهای مختلف عرضه شوند.

باید مشخص شود:

• BSPP
• BSPT
• NPT
• یا Thread دیگر

موردنیاز است.

این Threadها قابل‌جایگزینی عمومی نیستند.

اگر در تشخیص آن‌ها تردید دارید، مقاله تفاوت رزوه BSP و NPT را مطالعه کنید.

انتخاب Hose برای Type C و E

در Type C و E باید Hose Shank با Hose سازگار باشد.

موارد مهم:

• Hose ID
• Hose Material
• Wall Thickness
• Pressure Rating
• Temperature
• Fluid
• Method of Retention

است.

فقط قرارگرفتن Hose روی Shank برای یک Assembly تحت فشار کافی نیست.

آیا بست پیچی معمولی کافی است؟

همیشه خیر.

در بعضی کاربردهای Low-Pressure ممکن است Band یا Clamp مشخصی استفاده شود، اما در Industrial Hose Assembly ممکن است Crimp Ferrule یا روش مهندسی‌شده دیگری لازم باشد.

روش صحیح باید توسط Hose/Coupling Manufacturer تعیین شود.

مقاومت شیمیایی Camlock استیل

316 Stainless Steel در بسیاری از مواد مقاومت خوردگی خوبی دارد، اما در برابر تمام Chemicalها مقاوم نیست.

به‌خصوص باید مواردی مثل:

• Chloride
• Acid Concentration
• Alkali
• Temperature

بررسی شوند.

Gasket نیز ممکن است قبل از Body دچار مشکل شود.

بنابراین Chemical Compatibility باید برای Body + Gasket + Hose بررسی شود.

قیمت Camlock به چه عواملی بستگی دارد؟

قیمت تحت تأثیر:

• Size
• Type
• Material
• Casting/Forging Method
• Thread
• Gasket
• Brand
• Standard
• Locking System

قرار دارد.

دو Camlock ظاهراً یکسان ممکن است به دلیل Material واقعی یا Dimensional Standard کیفیت و قیمت متفاوتی داشته باشند.

هنگام خرید Camlock چه اطلاعاتی بدهیم؟

اشتباهات رایج هنگام سفارش

یکی از رایج‌ترین خطاها این است که فقط گفته شود:

«Camlock استیل 2 اینچ می‌خواهم.»

این عبارت مشخص نمی‌کند Type چیست.

اشتباه دیگر یکی دانستن Camlock با Tri-Clamp است.

همچنین نباید تصور شود:

316 = مناسب همه مواد شیمیایی

یا:

Camlock = مناسب بخار

یا:

همه Camlockهای دو برند با هم Interchangeable هستند.

محصول کوپلینگ Camlock استیل

برای بررسی صفحه تجاری و استعلام محصول می‌توانید صفحه کوپلینگ کم لاک استیل را مشاهده کنید.

در استعلام بهتر است Type، Size، Material، Gasket و Connection دقیق را اعلام کنید تا انتخاب محصول فقط براساس قطر اسمی انجام نشود.

جمع‌بندی

Camlock یا Cam and Groove Coupling یک اتصال سریع برای Hose و تجهیزات انتقال سیال است.

شناخت Typeهای A تا F مهم‌ترین بخش انتخاب اولیه است:

A/B/D/F → Threaded Connection

و

C/E → Hose Connection

پس از آن باید:

Material → Gasket → Pressure → Temperature → Fluid Compatibility → Standard

بررسی شوند.

Camlock استیل اتصال سریع و کاربردی‌ای است، اما مناسب‌بودن آن برای یک Service فقط با Material بدنه تعیین نمی‌شود؛ کل Assembly باید با شرایط واقعی خط سازگار باشد.
