کورکن کلمپ استیل

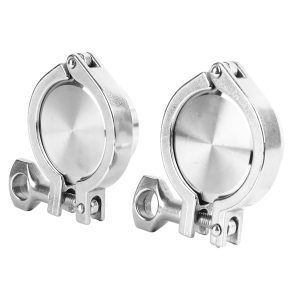

کورکن کلمپ استیل یا Tri-Clamp End Cap قطعه‌ای برای مسدودکردن انتهای یک اتصال کلمپی، خروجی مخزن یا شاخه‌ای از خط فرایندی است. این قطعه به‌جای Ferrule دوم روی اتصال قرار می‌گیرد و با استفاده از Gasket و بست کلمپ روی Ferrule موجود بسته می‌شود.

کورکن کلمپ در خطوط غذایی، نوشیدنی، لبنی، دارویی، بیوتکنولوژی و سایر سیستم‌های فرایندی که از اتصال کلمپی استفاده می‌کنند کاربرد دارد.

برای انتخاب صحیح، فقط سایز اسمی کافی نیست؛ قطر Ferrule، سیستم ابعادی، گرید استیل، جنس Gasket و شرایط فشار و دمای خط نیز باید بررسی شوند.

کورکن کلمپ چیست؟

در یک Clamp Connection معمولی، دو Ferrule روبه‌روی یکدیگر قرار می‌گیرند و بین آن‌ها Gasket نصب می‌شود.

در حالتی که بخواهیم خروجی را ببندیم، به‌جای Ferrule دوم از کورکن کلمپ استفاده می‌شود.

مجموعه اتصال معمولاً از این سه بخش تشکیل می‌شود:

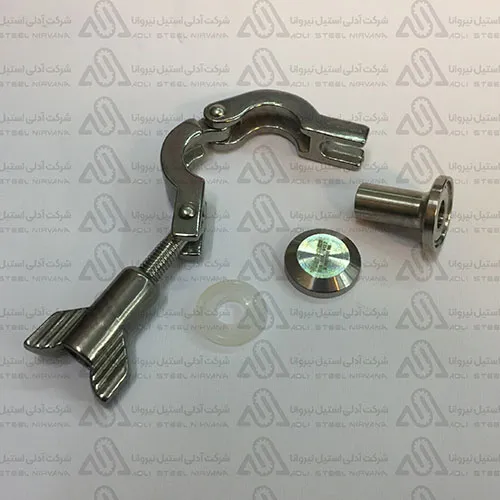

Ferrule موجود + Gasket + End Cap

و با بست کلمپ در جای خود نگه داشته می‌شود.

به همین دلیل خود کورکن به‌تنهایی یک Connection کامل نیست.

تفاوت کورکن کلمپ و کلمپ کامل

این دو محصول کاربرد کاملاً متفاوتی دارند.

کلمپ کامل استیل برای ایجاد یک اتصال بین دو سمت خط استفاده می‌شود و در محصول آدلی استیل شامل دو Ferrule، Gasket و Clamp است.

اما کورکن کلمپ برای بستن یک Ferrule موجود استفاده می‌شود.

اگر به مجموعه کامل Connection نیاز دارید می‌توانید صفحه کلمپ کامل استیل را مشاهده کنید.

تفاوت کورکن و بست کلمپ

بست کلمپ همان گیره فلزی است که قطعات اتصال را به یکدیگر فشار می‌دهد.

کورکن، قطعه‌ای است که دهانه خط را می‌بندد.

بنابراین:

Clamp = گیره اتصال

و:

End Cap = قطعه کورکن

اگر فقط گیره نیاز دارید، محصول بست کلمپ استیل محصول جداگانه‌ای است.

کورکن کلمپ چگونه نصب می‌شود؟

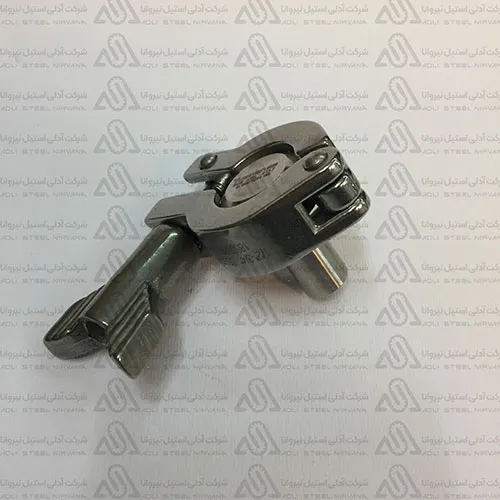

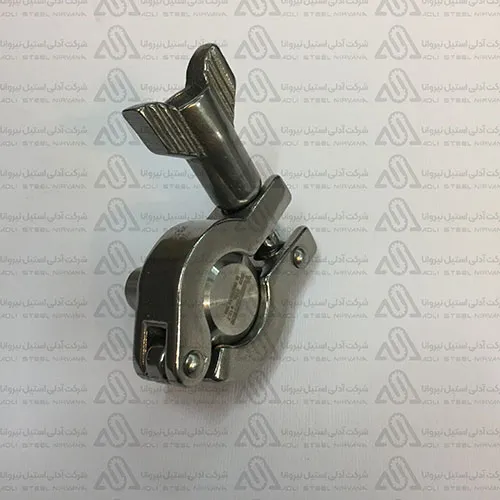

ابتدا Gasket متناسب با Ferrule روی اتصال قرار می‌گیرد. سپس کورکن روی Gasket Position می‌شود و در نهایت Clamp دور لبه Ferrule و End Cap بسته می‌شود.

Sealing واقعی اتصال فقط توسط فلز کورکن ایجاد نمی‌شود؛ عملکرد صحیح به هماهنگی:

End Cap + Gasket + Ferrule + Clamp

وابسته است.

به همین دلیل در صورت نشتی، علاوه بر کورکن باید وضعیت Gasket، Clamp و سطح Ferrule نیز بررسی شود.

کورکن کلمپ 304

استیل 304 یکی از گریدهای پرکاربرد برای تجهیزات و اتصالات Stainless Steel است.

این گرید در بسیاری از کاربردهای عمومی، غذایی و صنعتی مقاومت خوردگی مناسبی دارد، اما برای همه سیالات یا محیط‌های خورنده مناسب نیست.

گرید واقعی محصول باید هنگام سفارش تأیید شود.

کورکن کلمپ 316L

316L به دلیل ترکیب آلیاژی خود در بسیاری از محیط‌ها مقاومت بیشتری نسبت به 304 در برابر بعضی انواع خوردگی، به‌ویژه در محیط‌های کلریدی، دارد.

به همین دلیل در برخی خطوط غذایی، دارویی، شیمیایی و Bioprocess مورد استفاده قرار می‌گیرد.

با این حال:

316L بودن کورکن به‌تنهایی به معنی Pharmaceutical Grade یا ASME BPE بودن آن نیست.

برای چنین پروژه‌هایی باید ابعاد، Surface Finish، Documentation و استاندارد واقعی محصول نیز بررسی شوند.

برای مقایسه متریال می‌توانید مقاله تفاوت استیل 304 و 316 را مطالعه کنید.

آیا هر کورکن کلمپ دارویی است؟

خیر.

ظاهر Hygienic یا متریال 316L به‌تنهایی نمی‌تواند نشان دهد یک End Cap برای Pharmaceutical Process مناسب است.

در چنین کاربردهایی ممکن است مواردی مانند Surface Finish، Material Certificate، Dimensional Standard، قابلیت Cleaning، Weld Quality اجزای مجاور و Validation Requirement اهمیت داشته باشند.

بنابراین عبارت‌هایی مانند «کورکن دارویی» باید براساس Specification واقعی محصول استفاده شوند.

استاندارد ASME BPE

در سیستم‌های Bioprocess، ASME BPE برای اجزای Hygienic Clamp نیز ابعاد و Design Criteria مشخصی تعریف می‌کند.

در نسخه‌های این استاندارد حتی Drawing مستقل برای Hygienic Clamp Joint: Solid End Cap وجود دارد.

اما صرف شباهت ظاهری محصول به End Capهای BPE به معنی انطباق آن نیست.

اگر پروژه BPE است باید هنگام سفارش این Requirement صراحتاً اعلام شود.

تفاوت سایز لوله و سایز کلمپ

یکی از مهم‌ترین نکات خرید کورکن کلمپ، سایزبندی است.

در Clamp Fittingها، Nominal Tube Size همیشه مستقیماً برابر قطر بیرونی Clamp Flange نیست.

به‌خصوص در بعضی سایزهای کوچک، چند Tube Size می‌توانند از Clamp Flange مشابه یا Series مشخصی استفاده کنند.

بنابراین بهتر است هنگام سفارش یکی از این اطلاعات در دسترس باشد:

• مشخصات Ferrule موجود
• قطر بیرونی محل Clamp
• Standard یا Series اتصال
• عکس و اندازه‌گیری قطعه موجود

این کار احتمال خرید End Cap نامتناسب را کاهش می‌دهد.

آیا کورکن‌های هم‌سایز همیشه قابل جایگزینی هستند؟

نه الزاماً.

Clamp Connectionها در سیستم‌های ابعادی مختلف تولید می‌شوند و محصولاتی با نام Nominal Size مشابه ممکن است Dimension یکسانی نداشته باشند.

برای مثال DIN، ISO، ASME BPE و سایر خانواده‌های Hygienic Fitting لزوماً Interchangeable نیستند.

پس انتخاب فقط براساس عبارت‌هایی مانند «کورکن دو اینچ» کافی نیست.

نقش واشر در اتصال کورکن

Gasket قطعه اصلی Sealing بین Ferrule و End Cap است.

بسته به Application ممکن است متریال‌هایی مانند EPDM، Silicone، FKM، PTFE یا سایر مواد استفاده شوند.

انتخاب واشر باید براساس:

سیال + دما + شوینده + Pressure + Requirement فرایندی

انجام شود.

اگر به واشر جداگانه نیاز دارید می‌توانید محصول واشر کلمپ را بررسی کنید.

فشار کاری کورکن کلمپ

برای همه End Capهای کلمپی نمی‌توان یک Pressure Rating عمومی اعلام کرد.

Maximum Allowable Pressure به مجموعه Connection وابسته است؛ از جمله:

End Cap + Ferrule + Clamp + Gasket + Size + Temperature

حتی ظرفیت اتصال می‌تواند با افزایش سایز تغییر کند.

بنابراین عبارت‌هایی مثل «کورکن Heavy Duty برای فشار بالا» بدون Datasheet مدل کافی نیستند.

در سیستم‌های تحت فشار باید Rating کل Assembly بررسی شود.

کورکن ضخیم یا Heavy Duty

در بازار ممکن است End Capهایی با ضخامت یا طراحی‌های مختلف عرضه شوند.

اما ضخیم‌تر بودن محصول به‌تنهایی مشخص نمی‌کند تا چه فشاری مجاز است.

Pressure Rating باید از مشخصات سازنده یا Supplier برای همان Part Number تأیید شود.

کورکن تخت و سایر طراحی‌ها

End Capها می‌توانند بسته به سازنده و استاندارد Geometry متفاوتی داشته باشند.

مدل رایج Solid End Cap دارای سطح بسته برای مسدودکردن Connection است.

اگر پروژه به Geometry خاص، Port، Gauge Connection یا Vent نیاز دارد، باید آن قطعه را به‌عنوان محصول متفاوت بررسی کرد.

نباید کورکن ساده را به‌صورت دستی برای کاربردهای Pressure Relief یا Vent اصلاح کرد.

کاربرد روی مخزن

یکی از کاربردهای متداول End Cap، بستن Nozzleهای کلمپی بلااستفاده روی Tank است.

این روش امکان می‌دهد یک خروجی برای توسعه آینده باقی بماند و در حال حاضر بسته شود.

اما اگر Tank تحت فشار یا Vacuum قرار دارد، End Cap و Clamp Assembly باید برای شرایط Design واقعی مخزن مناسب باشند.

کاربرد در خطوط فرایندی

کورکن می‌تواند برای مسدودکردن Branch یا End Point خط استفاده شود.

در این حالت طراحی محل بسته‌شده باید از نظر:

• تجمع محصول
• Drainability
• Cleaning
• Dead Leg

بررسی شود.

صرف بستن یک Branch با End Cap لزوماً آن نقطه را Hygienic یا قابل CIP نمی‌کند.

کورکن کلمپ و CIP

مدل‌های Hygienic End Cap می‌توانند در خطوطی که CIP دارند استفاده شوند، اما CIP Compatibility به کل طراحی Connection و محل نصب وابسته است.

اگر پشت کورکن Product یا Cleaning Solution به‌درستی گردش نکند، امکان ایجاد ناحیه راکد وجود دارد.

پس طراحی Piping باید در کنار نوع Fitting بررسی شود.

کورکن کلمپ و SIP

در خطوط SIP، Gasket یکی از مهم‌ترین محدودکننده‌هاست.

Temperature و Cycle Steam باید با Seal Material، Clamp و End Cap سازگار باشند.

استیل بودن کورکن به‌تنهایی تضمین‌کننده SIP Compatibility نیست.

آیا کورکن از ورود آلودگی جلوگیری می‌کند؟

یک End Cap نصب‌شده می‌تواند دهانه Connection را به‌صورت فیزیکی ببندد، اما نمی‌توان صرفاً از وجود کورکن نتیجه گرفت که سیستم «استریل» یا «بدون آلودگی» است.

این موضوع به Cleaning، Sterilization، نصب، Gasket و کل Process Design وابسته است.

سطح داخلی کورکن

در خطوط Hygienic ممکن است Surface Finish اهمیت داشته باشد.

اما عدد ثابت مانند Ra ≤ 0.5 µm را نمی‌توان برای تمام کورکن‌های کلمپی یا همه صنایع به‌صورت عمومی اعلام کرد.

Finish موردنیاز باید براساس پروژه یا استاندارد محصول مشخص شود.

نصب و نگهداری

پیش از نصب، سطح Ferrule، کورکن و Gasket باید از نظر آسیب، آلودگی یا Deformation بررسی شوند. Gasket باید صحیح Position شود و Clamp بدون اعمال Force غیرضروری بسته شود.

در سرویس دوره‌ای نیز وضعیت Gasket، Clamp و سطح Sealing بررسی شود.

Over-Tightening الزاماً آب‌بندی را بهتر نمی‌کند و ممکن است روی Gasket اثر نامطلوب بگذارد.

نکته ایمنی مهم

کورکن کلمپ روی Line یا Tank تحت فشار نباید بدون ایمن‌سازی باز شود.

پیش از بازکردن باید سیستم:

ایزوله، Depressurized، Drain و از نظر دما و سیال ایمن شود.

یک End Cap تحت فشار می‌تواند Stored Energy قابل‌توجهی داشته باشد و بازکردن Clamp در این شرایط خطرناک است.

قیمت کورکن کلمپ استیل

قیمت محصول به عواملی مانند سایز، گرید استیل، ضخامت و Geometry، استاندارد ابعادی، Finish، برند و تعداد سفارش وابسته است.

به همین دلیل برای استعلام دقیق بهتر است اطلاعات اتصال موجود نیز ارائه شود.

خرید کورکن کلمپ استیل

برای سفارش صحیح بهتر است ابتدا مشخص کنید End Cap قرار است روی چه Ferruleای نصب شود.

حداقل اطلاعات مفید شامل سایز، Dimension Ferrule، Grade موردنیاز، شرایط فشار و دما و تعداد است.

اگر اتصال موجود دارید، عکس به همراه اندازه قطر Clamp Flange می‌تواند در تشخیص مدل مناسب کمک کند.

برای مشاهده سایر قطعات این خانواده نیز می‌توانید دسته اتصالات کلمپی استیل را بررسی کنید.

سوالات متداول

کورکن کلمپ چه کاری انجام می‌دهد؟

برای بستن انتهای یک Ferrule یا خروجی کلمپی روی خط و مخزن استفاده می‌شود.

آیا همراه کورکن، واشر و گیره هم ارائه می‌شود؟

این موضوع باید از مشخصات فروش همان محصول بررسی شود. خود End Cap یک Component مستقل است و Gasket و Clamp می‌توانند جداگانه تهیه شوند.

304 بهتر است یا 316L؟

به سیال و محیط بستگی دارد. 316L در بسیاری از محیط‌های خورنده مقاومت بیشتری دارد، اما الزام همه پروژه‌ها نیست.

آیا هر کورکن 316L مناسب صنایع دارویی است؟

خیر. Material تنها یکی از پارامترهاست و Standard، Finish، Documentation و Design نیز باید بررسی شوند.

آیا سایز اسمی برای سفارش کافی است؟

همیشه خیر. بهتر است Dimension واقعی Ferrule یا سیستم استاندارد اتصال نیز مشخص باشد.

آیا کورکن کلمپ برای خطوط تحت فشار مناسب است؟

فقط زمانی که کل Assembly شامل End Cap، Clamp، Ferrule و Gasket برای Pressure و Temperature موردنظر Rating مناسب داشته باشد.
