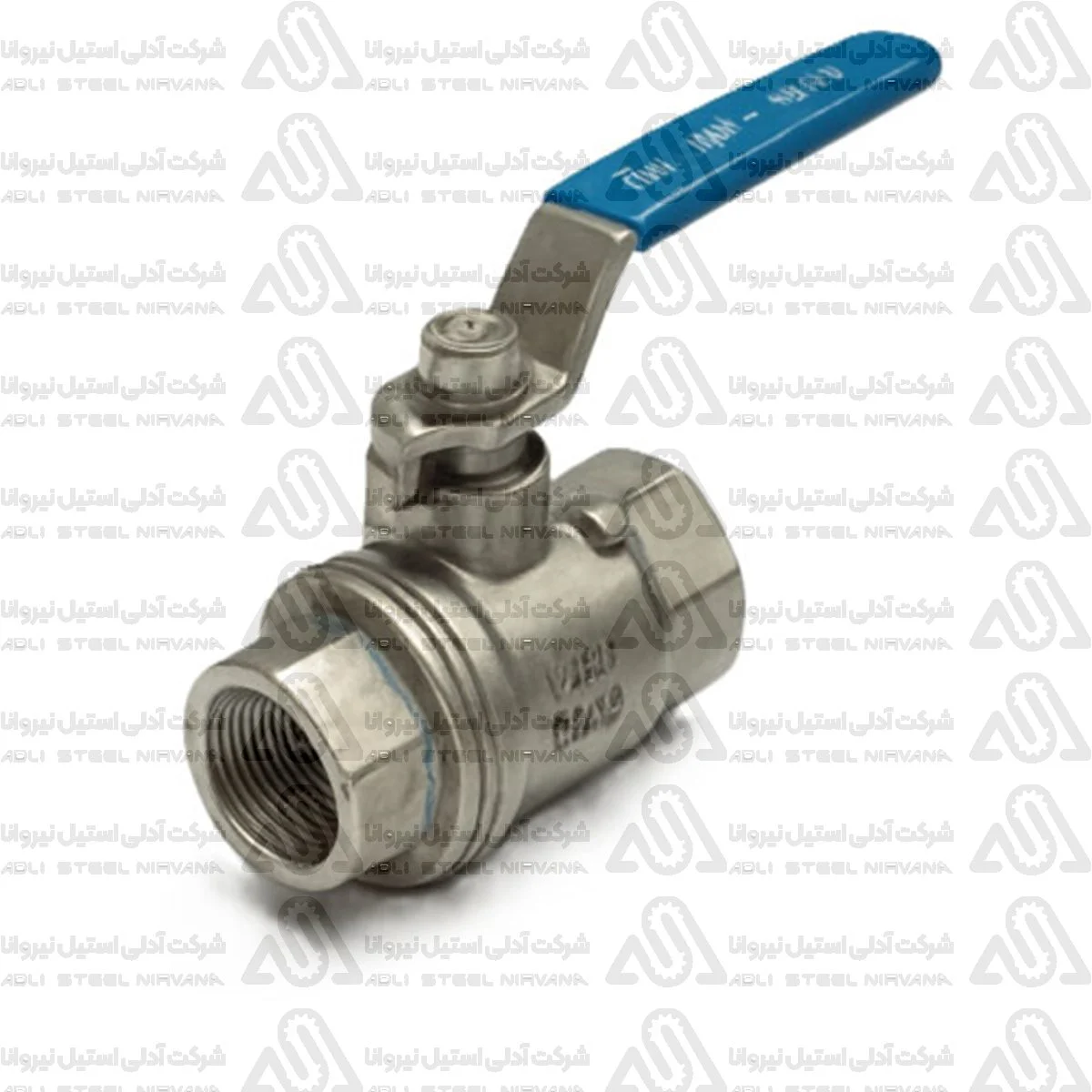

شیر گازی دوتکه دنده‌ای استیل یا Two-Piece Threaded Ball Valve یکی از انواع شیرهای توپی استنلس استیل است که برای قطع و وصل جریان در خطوط دارای اتصال رزوه‌ای استفاده می‌شود. مشخصه اصلی این محصول، ساختار بدنه دوتکه و اتصال دنده‌ای آن است.
در این نوع شیر، یک Ball در داخل بدنه قرار دارد و با حرکت دسته و چرخش آن، مسیر جریان باز یا بسته می‌شود. ساختار دوتکه نیز این مدل را از شیرهای یک‌تکه و سه‌تکه متمایز می‌کند.
هنگام خرید باید علاوه بر سایز شیر، نوع رزوه، متریال، Pressure Rating، Temperature Rating و سازگاری اجزای داخلی با سیال بررسی شوند.
شیر گازی دوتکه چیست؟
Ball Valve از یک گوی داخلی دارای مسیر عبور استفاده می‌کند.
وقتی سوراخ Ball در امتداد خط قرار گیرد، مسیر باز است و با چرخاندن Ball، جریان قطع می‌شود.
در مدل دوتکه، Body از دو بخش اصلی تشکیل می‌شود. این ساختار یکی از تفاوت‌های مهم آن با One Piece و Three Piece Ball Valve است.

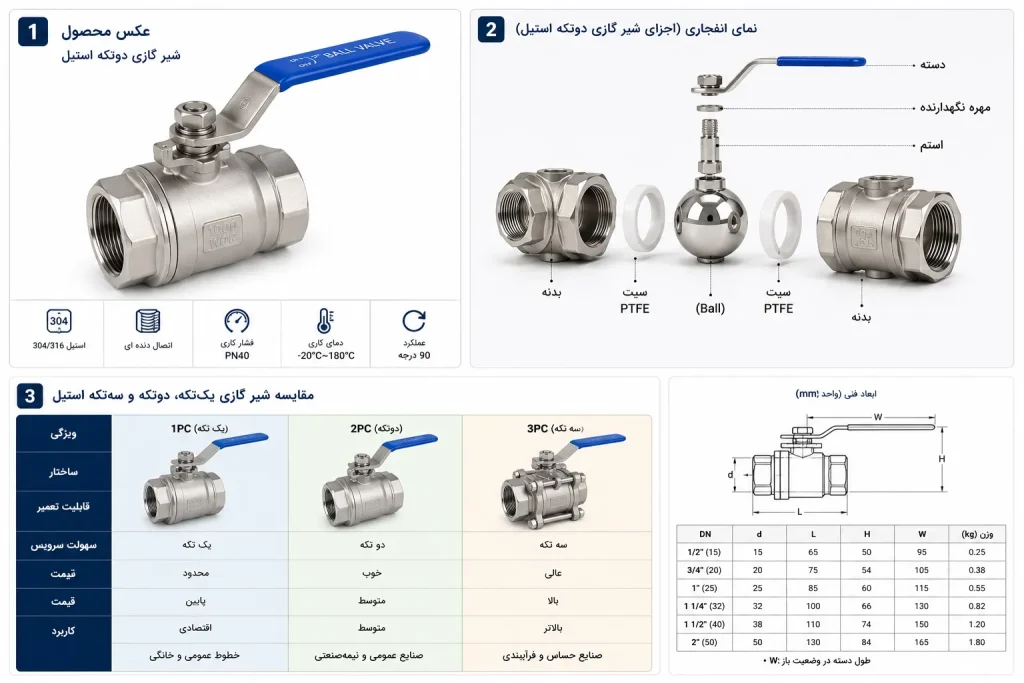

تفاوت شیر گازی یک‌تکه، دوتکه و سه‌تکه
آدلی این سه ساختار را به‌صورت خانواده‌های متفاوت معرفی می‌کند.
شیر یک‌تکه دارای بدنه یکپارچه‌تری است.
شیر دوتکه بدنه‌ای متشکل از دو بخش اصلی دارد.
شیر سه‌تکه ساختار سه‌بخشی دارد و از نظر نحوه باز کردن Body با مدل دوتکه متفاوت است.
برای همین هنگام استعلام نباید فقط عبارت «شیر گازی استیل» گفته شود؛ تعداد تکه‌های Body نیز مشخصه مهم محصول است.
اتصال دنده‌ای
این مدل برای اتصال Threaded طراحی شده است.
نوع Thread اهمیت زیادی دارد و باید با اتصال مقابل سازگار باشد.
در پروژه‌های مختلف ممکن است استانداردهای متفاوتی برای رزوه استفاده شوند، بنابراین قبل از خرید باید مشخص شود شیر موردنیاز چه Thread Standardی دارد.
برای آشنایی بیشتر می‌توانید مقاله تفاوت اتصالات BSP و NPT را مطالعه کنید.
BSP یا NPT؟
از عنوان این SKU نمی‌توان نتیجه گرفت محصول فعلی الزاماً BSP یا NPT است.
این مشخصه باید هنگام سفارش تأیید شود.
استفاده از دو قطعه با سایز اسمی مشابه اما Thread متفاوت می‌تواند باعث:
- Engagement نامناسب
- آسیب رزوه
- نشتی
- دشواری تعمیر
شود.
انتخاب سایز
سایز شیر باید با Pipe Connection موجود تطبیق داشته باشد.
هنگام سفارش بهتر است این موارد مشخص شوند:
- سایز Nominal
- نوع Thread
- سایز اتصال دو طرف
- فضای نصب
اعلام فقط عبارت «شیر گازی استیل» برای انتخاب دقیق کافی نیست.
متریال استنلس استیل
این محصول در خانواده Stainless Steel Ball Valve قرار دارد.
گرید واقعی بدنه باید با شرایط سرویس مطابقت داشته باشد.
موارد مؤثر عبارت‌اند از:
- نوع سیال
- خورندگی
- دمای کاری
- محیط نصب
- الزامات پروژه
استیل 304 یا 316؟
محتوای عمومی آدلی به گریدهای مختلف در خانواده شیرهای توپی استیل اشاره می‌کند، اما این موضوع به معنی موجود بودن تمام سایزهای همین شیر دوتکه در همه Gradeها نیست.
بنابراین Grade باید برای SKU مورد سفارش تأیید شود.
Seat و Seal شیر
عملکرد Ball Valve فقط به بدنه فلزی وابسته نیست.
Seatها و Sealهای داخلی نقش مهمی در:
- آب‌بندی
- دمای مجاز
- سازگاری شیمیایی
- Torque عملکرد شیر
دارند.
متریال دقیق Seat محصول حاضر از منابع موجود تأیید نشده و باید هنگام سفارش بررسی شود.
Full Port یا Reduced Port؟
یکی از مشخصات مهم برخی Ball Valveها، نوع Bore است.
شیر می‌تواند Full Port یا Reduced Port باشد، اما برای SKU فعلی آدلی این مشخصه از منابع موجود قطعی نیست.
اگر افت فشار یا قطر داخلی مسیر برای پروژه اهمیت دارد، Bore Type را در استعلام ذکر کنید.
عملکرد ربع‌گرد
Ball Valveها عموماً در خانواده Quarter-Turn Valve قرار می‌گیرند.
حرکت کوتاه دسته باعث باز یا بسته شدن مسیر می‌شود.
همین ساختار باعث می‌شود شیر توپی گزینه‌ای متداول برای سرویس‌های قطع و وصل باشد.
آیا برای کنترل دبی مناسب است؟
Ball Valve معمولاً زمانی انتخاب می‌شود که وظیفه اصلی On/Off باشد.
اگر پروژه نیازمند کنترل پیوسته و دقیق Flow است، نوع Valve باید براساس Control Requirement بررسی شود.
نباید صرفاً با نیمه‌باز نگه داشتن شیر فرض کرد عملکرد کنترلی مطلوبی ایجاد می‌شود.
فشار کاری
برای این صفحه Pressure Rating عددی اعلام نمی‌کنیم.
فشار مجاز می‌تواند تحت تأثیر:
- سایز
- Body Design
- Grade
- Seat
- Seal
- دما
باشد.
مدل انتخابی باید با Design Pressure سیستم مقایسه شود.
دمای کاری
Temperature Rating نیز به مجموعه کامل Valve وابسته است.
ممکن است محدودیت Seat یا Seal پایین‌تر از بدنه Stainless Steel باشد.
به همین دلیل Design Pressure و Design Temperature باید با هم بررسی شوند.
کاربرد در خطوط صنعتی
شیر گازی دوتکه استیل می‌تواند در خطوط مختلفی که Threaded Ball Valve برای آنها تعریف شده مورد استفاده قرار گیرد.
اما مناسب بودن آن برای:
- آب
- هوا
- گاز
- مواد شیمیایی
- سیالات فرآیندی
باید از نظر متریال و Rating واقعی تأیید شود.
کاربرد در صنایع غذایی
استنلس استیل در صنایع غذایی کاربرد زیادی دارد، اما هر Threaded Ball Valve الزاماً Sanitary Valve نیست.
برای Food Application باید مواردی مثل:
- Grade
- Seat Material
- قابلیت Cleaning
- ساختار داخلی
- نوع Thread
بررسی شوند.
اگر خط بهداشتی کلمپی طراحی شده است، شیر گازی کلمپی استیل خانواده متفاوتی محسوب می‌شود.
تفاوت با شیر گازی کلمپی
شیر کلمپی از Clamp Connection استفاده می‌کند.
اما شیر این صفحه دنده‌ای است.
بنابراین نوع اتصال، نحوه باز و بست و کاربرد این دو خانواده متفاوت است.
تفاوت با شیر توپی فلنجی
شیر توپی فلنجی استیل از Flange Connection استفاده می‌کند.
مدل فلنجی و مدل Threaded نباید صرفاً براساس قطر لوله جایگزین یکدیگر شوند.
Piping Specification نوع Connection را تعیین می‌کند.
نصب شیر دنده‌ای
در هنگام نصب باید موارد زیر کنترل شوند:
- نوع Thread دو طرف یکسان باشد.
- رزوه‌ها سالم و تمیز باشند.
- شیر تحت تنش مکانیکی خط قرار نگیرد.
- ماده آب‌بندی مناسب سرویس انتخاب شود.
- از Tightening بیش از حد جلوگیری شود.
- جهت و فضای حرکت Handle کنترل شود.
از بدنه برای جبران Misalignment استفاده نکنید
شیر نباید بین دو Pipe نامنطبق تحت فشار مکانیکی قرار گیرد.
اعمال نیروی جانبی می‌تواند روی Body و Connection اثر نامطلوب بگذارد.
Alignment خطوط باید قبل از نصب اصلاح شود.
فضای لازم برای دسته
قبل از نصب باید اطمینان حاصل شود که Handle امکان حرکت کامل دارد.
اگر دیوار، Pipe دیگر یا تجهیز مجاور جلوی حرکت دسته را بگیرد، بهره‌برداری صحیح شیر دشوار خواهد شد.
آب‌بندی اتصال
روش Sealing باید با Thread و شرایط فرآیند سازگار باشد.
مواد مورد استفاده در Connection نیز باید با:
سازگار باشند.
بازرسی پیش از راه‌اندازی
قبل از Commissioning بهتر است موارد زیر بررسی شوند:
- سایز
- Thread
- Body
- Handle
- باز و بسته شدن
- اتصال دو طرف
- نشتی ظاهری
- مشخصات حک‌شده روی محصول
نگهداری شیر دوتکه
در سرویس دوره‌ای شیر از نظر:
- نشتی بدنه
- نشتی Stem
- عملکرد Handle
- خوردگی
- آسیب Thread
بررسی شود.
تعمیر یا باز کردن Valve باید فقط پس از ایزوله کردن و Depressurize کردن خط انجام شود.
تفاوت در تعمیرات دوتکه و سه‌تکه
یکی از دلایل وجود مدل‌های مختلف Ball Valve، تفاوت در ساختار Body و Maintenance است.
مدل سه‌تکه از نظر باز شدن Body ساختار متفاوتی نسبت به مدل دوتکه دارد.
اگر قابلیت سرویس مکرر داخل خط یکی از معیارهای اصلی پروژه است، قبل از انتخاب بین 2 Piece و 3 Piece باید روش Maintenance بررسی شود.
قیمت شیر گازی دوتکه دنده‌ای استیل
قیمت این محصول به مشخصات فنی آن وابسته است.
عوامل اصلی شامل:
- سایز
- Grade استیل
- نوع Thread
- Pressure Rating
- Seat و Seal
- Bore Type
- برند
- تعداد
هستند.
مقایسه دو شیر فقط براساس سایز می‌تواند نتیجه اشتباهی ایجاد کند.

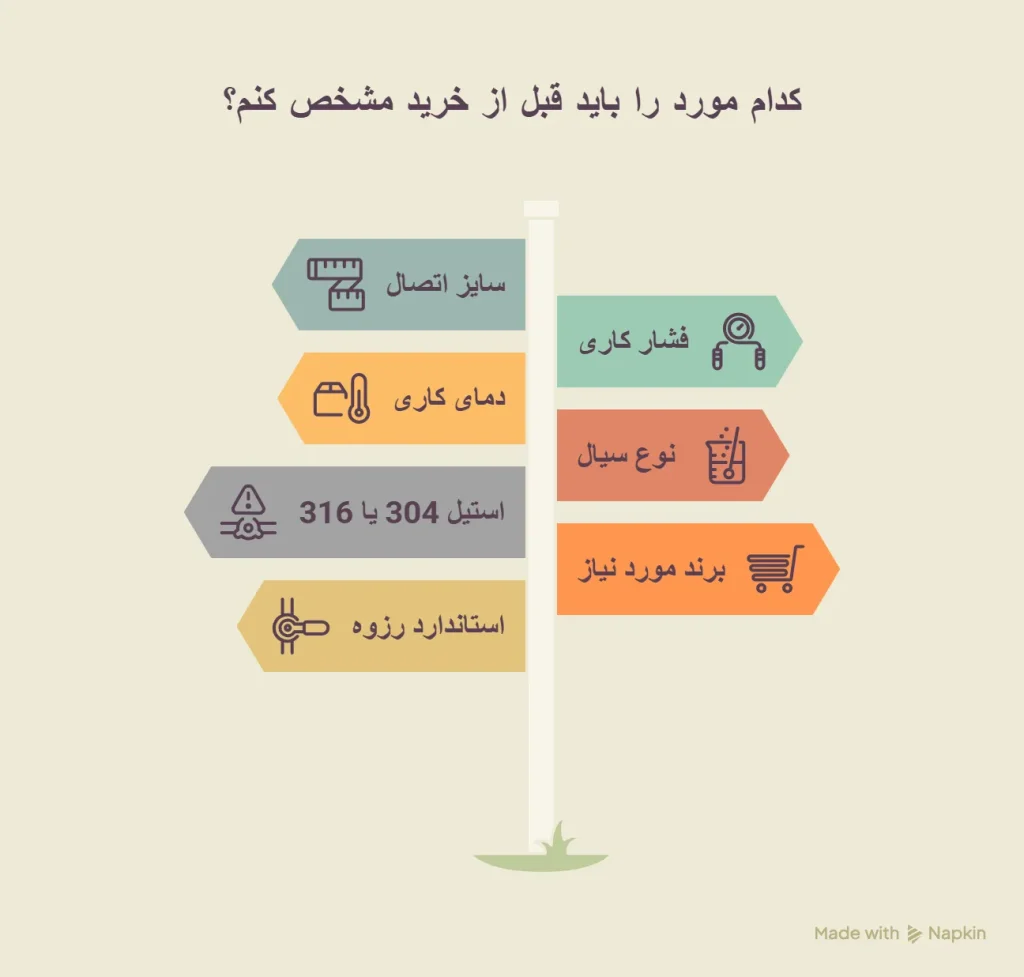

اطلاعات لازم برای استعلام
برای خرید شیر گازی دوتکه دنده‌ای استیل بهتر است این اطلاعات اعلام شوند:
- سایز
- نوع Thread
- Grade موردنیاز
- Pressure Rating
- Design Temperature
- نوع سیال
- Bore Type در صورت الزام
- Seat Material در صورت الزام
- تعداد
- استاندارد پروژه
سوالات متداول
شیر گازی دوتکه چیست؟
Ball Valveی است که Body آن از دو بخش اصلی تشکیل شده است.
نوع اتصال این مدل چیست؟
طبق نام محصول، دنده‌ای / Threaded است.
چه تفاوتی با شیر سه‌تکه دارد؟
ساختار Body آنها متفاوت است و مدل سه‌تکه صفحه مستقلی در سایت آدلی دارد.
BSP است یا NPT؟
نوع Thread باید برای SKU واقعی تأیید شود.
جنس آن 304 است یا 316؟
گرید دقیق محصول باید هنگام سفارش مشخص شود.
Full Port است؟
از منابع فعلی این ویژگی برای SKU حاضر تأیید نشده است.
فشار کاری چقدر است؟
Pressure Rating به مدل دقیق شیر وابسته است و باید از Datasheet آن استخراج شود.
آیا برای صنایع غذایی مناسب است؟
بسته به Grade، اجزای داخلی، Cleaning Requirement و طراحی خط باید بررسی شود.
خرید شیر گازی دوتکه دنده‌ای استیل از آدلی استیل نیروانا
برای خرید شیر گازی دوتکه دنده‌ای استیل ابتدا سایز، نوع Thread، Material و شرایط فشار و دمای سیستم را مشخص کنید.
برای مشاهده خانواده عمومی این شیرها می‌توانید صفحه شیر توپی دنده‌ای استیل را بررسی کنید.
اگر ساختار سه‌بخشی نیاز دارید، شیر گازی 3تکه دنده استیل محصول جداگانه‌ای است.
برای اتصال کلمپی نیز شیر گازی کلمپی استیل و برای سیستم فلنجی شیر توپی فلنجی استیل را بررسی کنید.
برای سایر مدل‌ها نیز بخش شیرآلات دنده‌ای استیل در دسترس است.
