سه راهی استیل

سه راهی استیل چیست و چه کاربردی دارد؟

سه‌راهی (Tee) یک اتصال لوله‌کشی است که به شما امکان می‌دهد یک خط لوله را به دو شاخه تقسیم یا دو خط را با هم ترکیب کنید. معمولاً سه‌راهی‌ها شامل یک مسیر اصلی (main run) و یک انشعاب (branch) در زاویه ۹۰ درجه هستند. این قطعه در مواقعی کاربرد دارد که بخواهیم جریان سیال را به دو مسیر هدایت یا از یک مسیر انشعابی استفاده کنیم؛ مثلاً تقسیم جریان آب به دو خط یا اتصال یک انشعاب به خط اصلی آب.
سه راهی استیل در سیستم‌های تحت فشار به ویژه در کاربردهای صنعتی اهمیت دارد، زیرا می‌تواند جریان را تحت فشار بالا نیز به خوبی هدایت کند. به عنوان مثال، در خطوط بخار یا گاز فشرده، از سه‌راهی استیل جهت انشعاب جریان استفاده می‌شود. استفاده از سه‌راهی استیل در ساخت خطوط توزیع و جمع‌آوری سیالات سبب می‌شود سیستم‌های لوله‌کشی انعطاف‌پذیری بالاتری داشته باشند و یک شاخه از خط را بتوان با سه‌راهی به راحتی در مسیر جدید هدایت کرد.

همچنین سه‌راهی استیل برای انشعاب‌گیری از لوله‌های اصلی خطوط فرآیندی حیاتی است. برای مثال در صنایع غذایی یا دارویی، ممکن است یک سه‌راهی به یک مخزن پردازش وصل شود تا بخشی از محصول وارد پروسه دیگری شود. این قطعه به دلیل ساختار ساده و عملکرد مطمئن، نقش کلیدی در توزیع سیالات ایفا می‌کند. اتصالات استیل مانند سه‌راهی همواره از موادی انتخاب می‌شوند که با مواد عبوری واکنش ندهند؛ بنابراین معمولاً لوله استیل و اتصالات استیل از گریدهای ۳۰۴ یا ۳۱۶ ساخته می‌شوند.

لینک داخلی: در سیستم‌های لوله‌کشی تمام استیل، از انواع اتصالات استیل (مثلاً زانو استیل و فلنج استیل) استفاده می‌شود، و اتصالاتی مانند کلمپ استیل برای اتصالات سریع بهداشتی و شیر گازی استیل برای کنترل جریان به کار می‌روند. همچنین اغلب سه‌راهی در کنار سایر اتصالات (مانند اتصالات جوشی یا دنده‌ای) قرار می‌گیرد و با پمپ سانتریفیوژ استیل در انتقال سیال هماهنگ می‌شود.

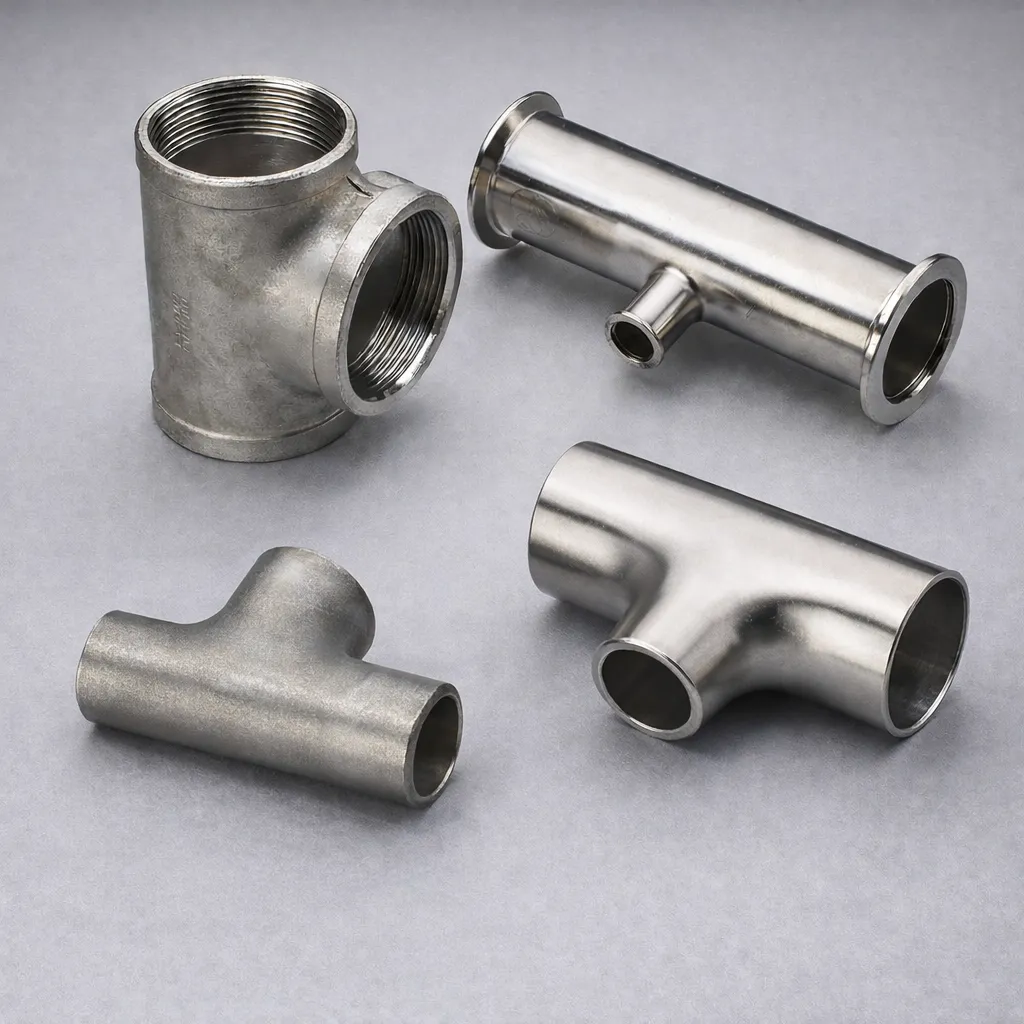

انواع سه راهی استیل

سه‌راهی‌های استیل در انواع مختلفی تولید می‌شوند که هر یک کاربرد ویژه‌ای دارند. به طور کلی سه‌راهی‌ها را می‌توان این‌گونه دسته‌بندی کرد:

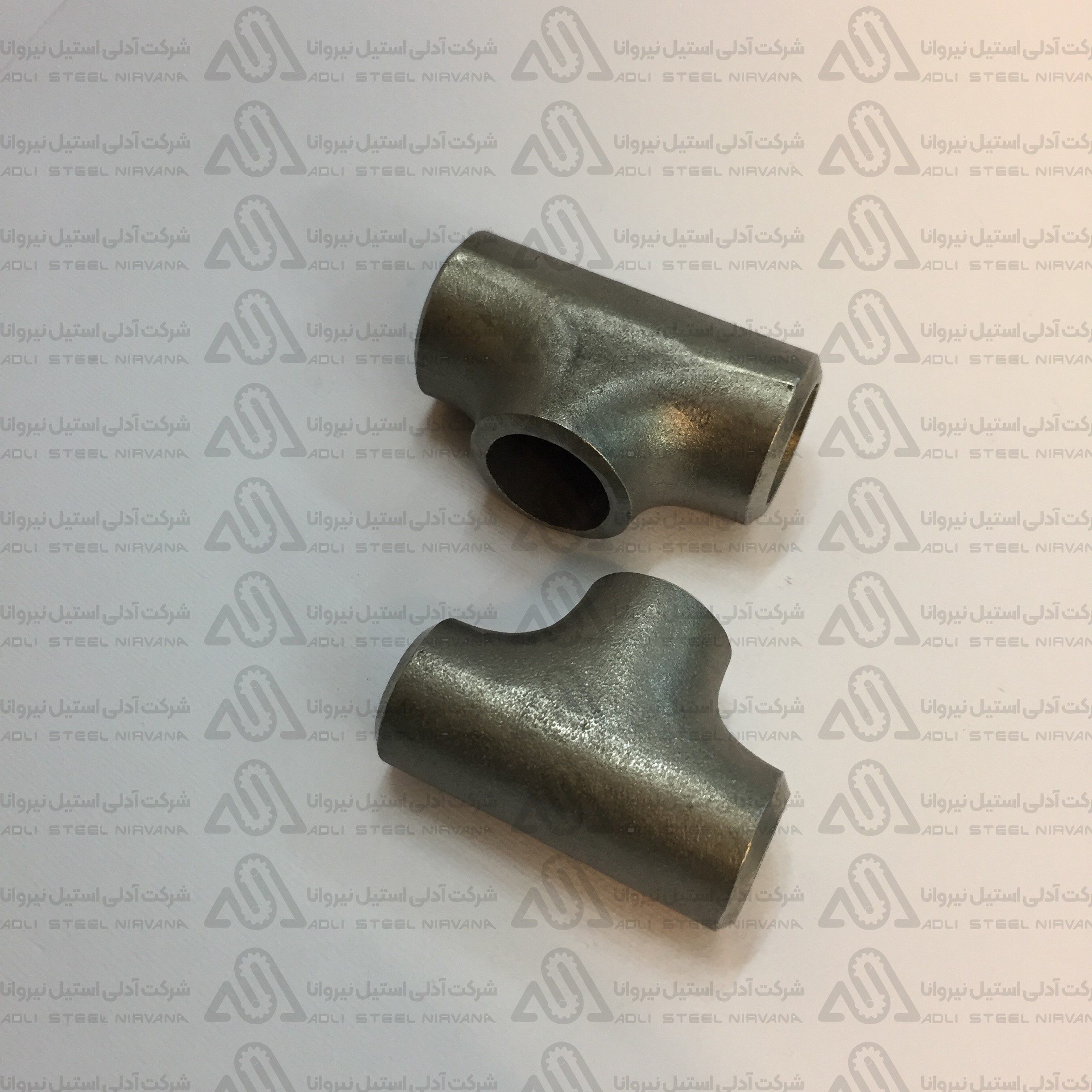

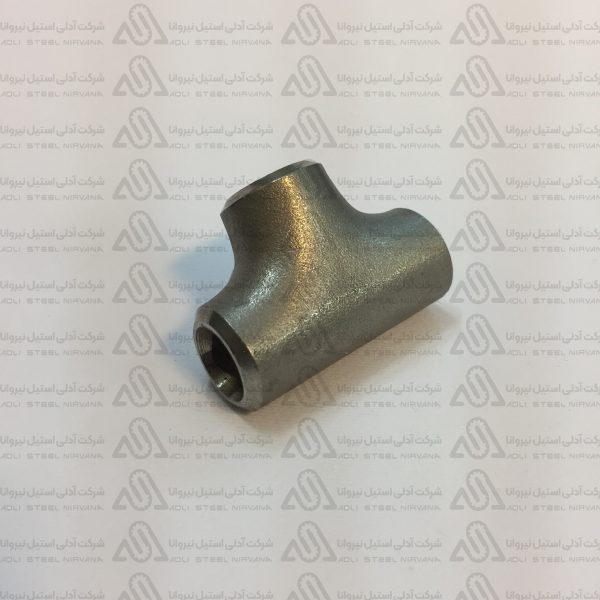

• سه راهی جوشی (Butt Weld)

  این نوع سه‌راهی با جوش دادن دو قطعه به مسیر اصلی و انشعاب ساخته می‌شود. تحمل فشار بالایی دارد و برای خطوط سنگین صنعتی مناسب است. معمولاً در صنایع نفت، گاز و شیمیایی که فشار کاری زیاد است از سه‌راهی جوشی استفاده می‌کنند. نصب آن نیاز به جوشکاری دارد و پس از نصب، مسیر یکپارچه و مستحکمی را شکل می‌دهد.

• سه راهی دنده‌ای (Threaded)

  اتصال این سه‌راهی به وسیله رزوه بر روی لوله‌ها انجام می‌شود. نصب سریع‌تری نسبت به جوشی دارد و برای پروژه‌هایی با فشار کاری پایین تا متوسط مناسب است. در سیستم‌های کوچک‌تر یا موقت (مثلاً تاسیسات آزمایشگاهی یا ساختمانی) که ممکن است نیاز به تغییر یا جداسازی سریع باشد، از سه‌راهی دنده‌ای استفاده می‌شود.

• سه راهی کلمپی (Sanitary/Clamp)

  این نوع مخصوص خطوط بهداشتی و صنایع غذایی/دارویی است. دو بخش سه‌راهی توسط یک بست (کلمپ) به هم متصل می‌شوند و معمولاً دارای واشر‌های سیلیکونی ویژه هستند. سه‌راهی‌های کلمپی بدون لبه‌های بسته و قابل جداسازی سریع طراحی شده‌اند تا امکان شستشوی آسان و حفظ شرایط بهداشتی فراهم شود. در صنایع لبنی، دارویی و بیوتکنولوژی که نیاز به نظافت مکرر است، از این سه‌راهی استفاده می‌شود.

• سه راهی مساوی و نامساوی

Equal Tee (سه‌راهی مساوی): هر سه مسیر خروجی قطر برابر دارند. برای تقسیم یا ترکیب جریان به طور متقارن به کار می‌رود. معمولاً در خطوطی به کار می‌آید که سرعت و فشار در هر دو شاخه یکسان باشد.

Reducing Tee (سه‌راهی نامساوی): قطر مسیر شاخه (انشعاب) کوچک‌تر از مسیر اصلی است. از این نوع برای اتصال به خطوط فرعی با قطر کمتر استفاده می‌شود و برای تغییر اندازه لوله کاربرد دارد. برای مثال در سیستم آب‌رسانی، ممکن است با سه‌راهی نامساوی قطر بزرگ لوله اصلی را به قطر کوچکتر برای انشعاب تقسیم کنند.

این انواع سه‌راهی مطابق با کاربردهای مختلف انتخاب می‌شوند. به عنوان مثال، Equal Tee از جنس استیل 304 یا 316 در خطوط آب و صنایع غذایی استفاده می‌شود، چرا که مقاومت خوردگی خوبی دارد. در مقابل، در خطوطی که نیاز به انشعاب به خطوط کوچک‌تر است، از Reducing Tee بهره می‌برند.

تفاوت سه راهی استیل 304 و 316

تفاوت اصلی بین سه‌راهی‌های استیل 304 و 316 در ترکیب شیمیایی آنهاست. گرید 316 حاوی حدود ۲٪ مولیبدن است که مقاومت آن را در برابر خوردگی، به‌خصوص در محیط‌های اسیدی و دارای کلرید (مثل آب دریا) بسیار افزایش می‌دهد. بنابراین، اگر خط لوله در معرض اسید، کلراید یا مواد خورنده دیگر باشد، سه‌راهی 316 گزینه مناسب‌تری است. از سوی دیگر، سه‌راهی 304 چون مولیبدن ندارد کمی ارزان‌تر است و برای اکثر کاربردهای عمومی (نظیر آب یا مایعات غیرخورنده) کافی است. در مواردی که مسائل بهداشتی مطرح است، گرید 316L (کاربُن پایین) به عنوان استاندارد صنایع دارویی و غذایی ترجیح داده می‌شود.

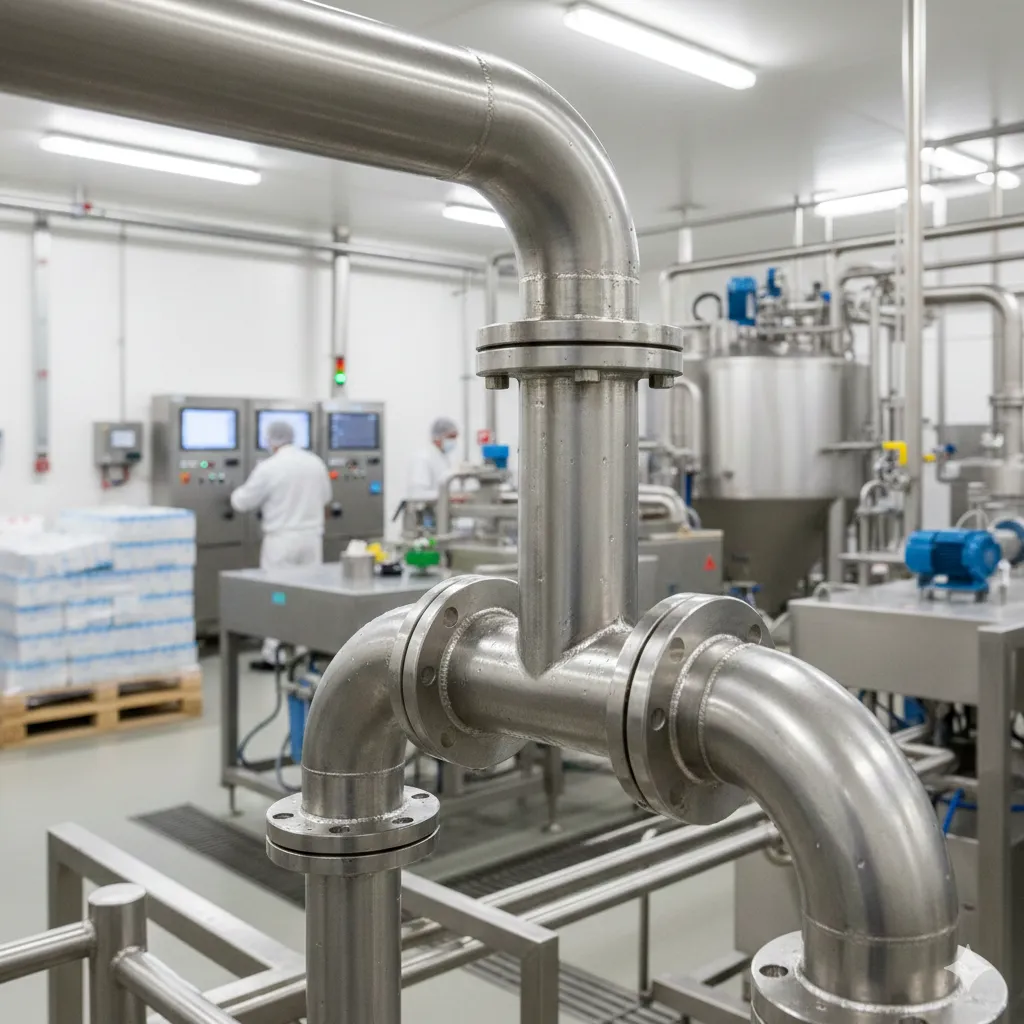

کاربرد سه راهی استیل در صنایع

• صنایع غذایی :

در خطوط انتقال شیر، آبمیوه و نوشیدنی‌ها، از سه‌راهی‌ استیل (معمولاً پولیش‌شده) استفاده می‌شود تا فرایند شستشو و انتقال محصول بهداشتی باقی بماند. برای مثال، برای تقسیم مایعات لبنی در فرآیند تولید یا انشعاب به سیستم تصفیه، سه‌راهی‌ استیل با پوشش بهداشتی به کار می‌رود. بخش‌های استیل در تماس با مواد خوراکی، مطابق استانداردهای FDA و GMP هستند.

• صنایع دارویی :

در سیستم‌های تولید دارو و بیوتکنولوژی (GMP)، جایی که خطوط عاری از آلودگی باید باشند، سه‌راهی‌های استیل 316L کلمپی بسیار رایج‌اند. این سه‌راهی‌ها در تجهیزاتی مانند مخازن کشت و فیلترها به کار می‌روند تا بتوان مسیرهای مختلف محلول‌های دارویی را کنترل کرد.

• صنایع نفت و گاز :

در خطوط فرآیندی نفت و گاز، اغلب نیاز به فشار بالا و مقاومت در برابر خوردگی شیمیایی است. سه‌راهی‌های جوشی استیل در این صنایع استفاده می‌شوند تا بتوان جریان نفت یا گاز را به شاخه‌های مختلف منتقل کرد. به عنوان نمونه، یک سه‌راهی استیل در خط لوله اصلی گاز می‌تواند مسیر فرعی به واحد پردازش را تأمین کند.

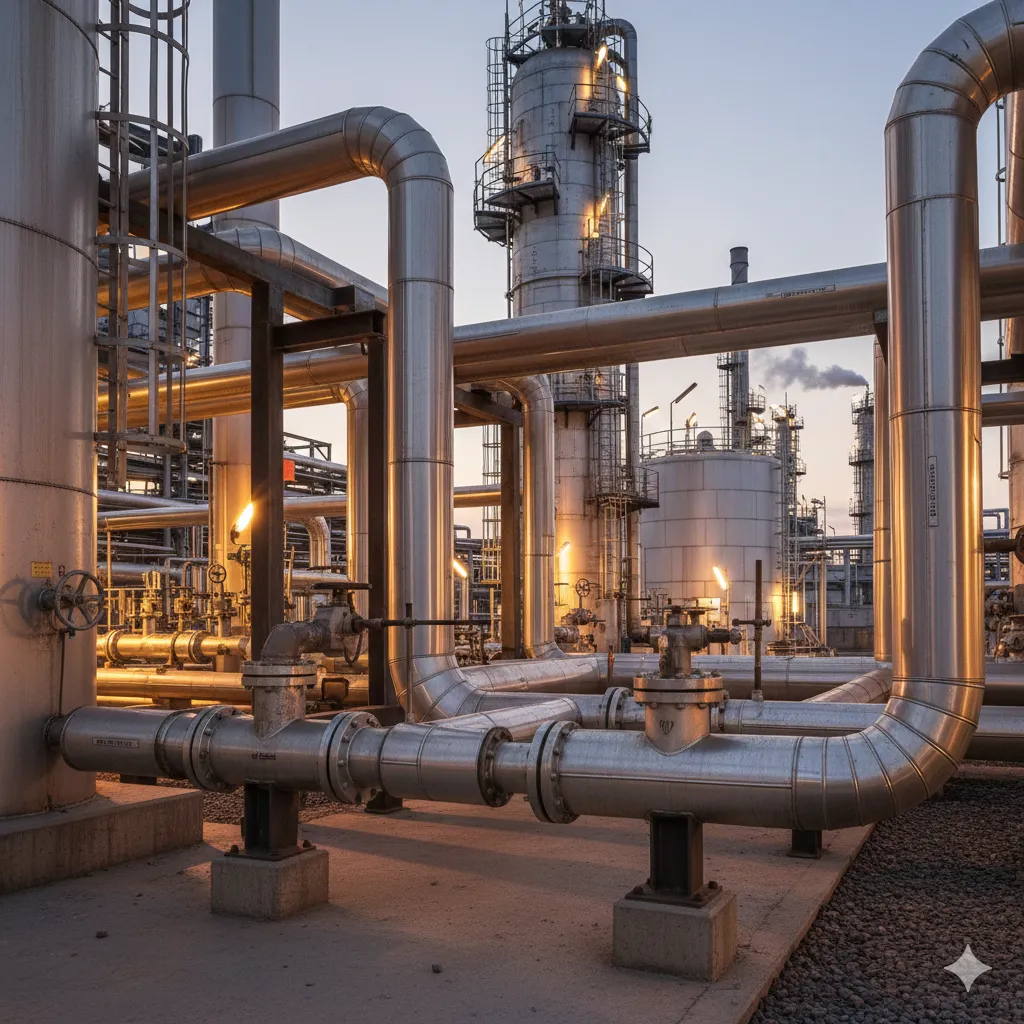

• صنایع شیمیایی :

در پالایشگاه‌ها و واحدهای پتروشیمی، سه‌راهی استیل برای انتقال مواد خورنده (مثل اسیدها و بازها) کاربرد دارد. این سه‌راهی‌ها می‌توانند جریان مواد شیمیایی را به چند بخش تقسیم کنند، مثلاً با اتصال به رآکتورها یا ستون‌های تقطیر. به علت مقاومت بالا، سه‌راهی استیل عمر طولانی در محیط‌های اسیدی دارد.

در هر یک از این صنایع از اتصالات دیگری نیز استفاده می‌شود. به طور کلی، در خطوط استیل از اتصالات استیل نظیر زانو استیل و سه‌راهی استیل برای تغییر جهت لوله‌ها بهره می‌برند، و برای وصل‌کردن لوله‌ها به مخازن یا دیگر اجزا از فلنج استیل استفاده می‌شود. در خطوط بهداشتی، کلمپ استیل امکان اتصال سریع و ایمن فراهم می‌کند و شیر گازی استیل برای باز/بسته کردن جریان کاربرد دارد. این ترکیب از اتصالات اجازه می‌دهد سیستم‌های لوله‌کشی استیل، انعطاف‌پذیری و ایمنی بالایی داشته باشند.

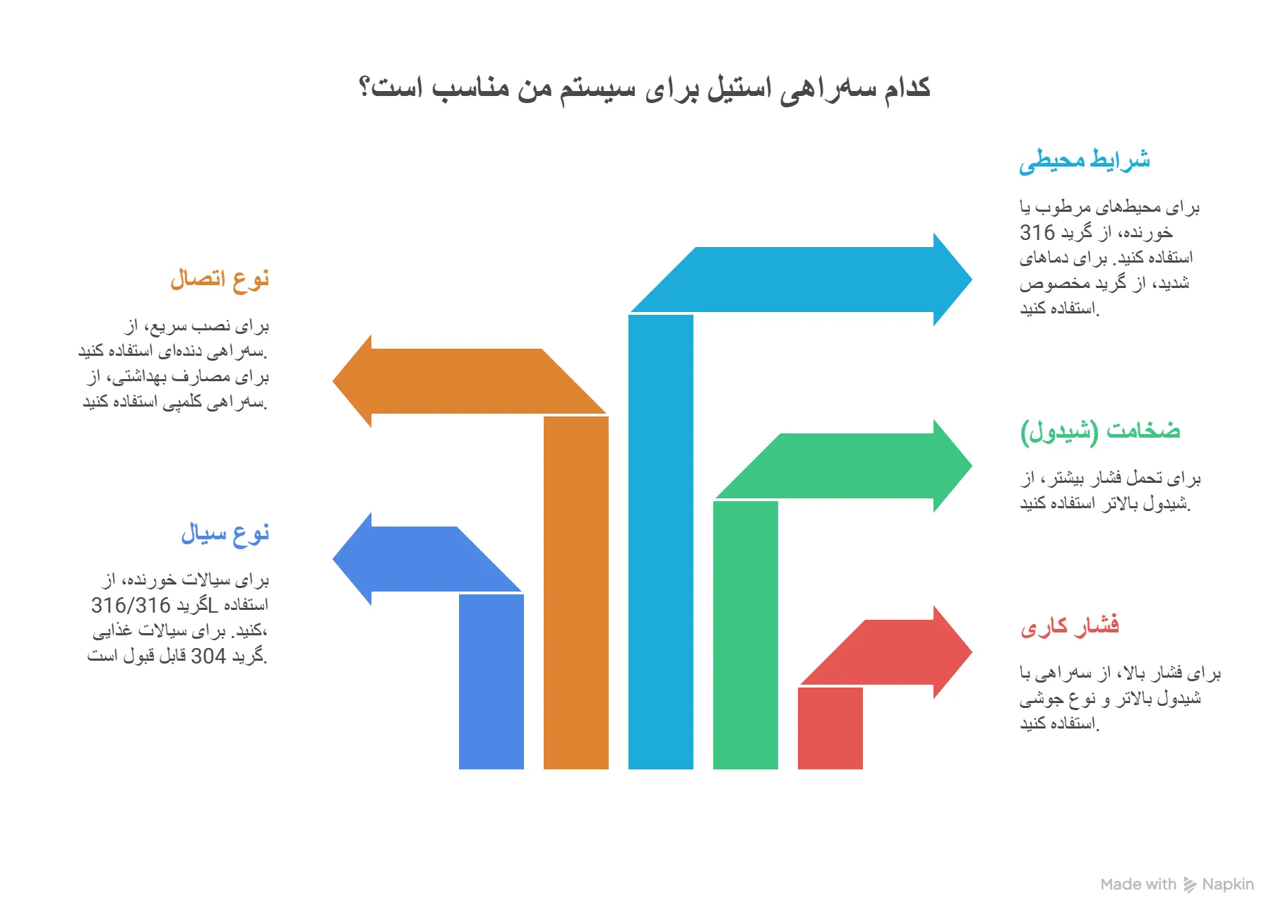

راهنمای انتخاب سه راهی استیل مناسب

برای انتخاب سه‌راهی مناسب برای سیستم خود، باید این عوامل را در نظر بگیرید:

• فشار کاری:

هرچه فشار خط بالاتر باشد، باید از سه‌راهی با ضخامت شیدول بالاتر (مثلاً SCH40 یا بیشتر) و نوع جوشی استفاده شود.

• نوع سیال:

اگر سیال خورنده یا اسیدی است، گرید 316/316L بهتر است. برای سیالات غذایی یا آب ساده، گرید 304 قابل قبول است.

• ضخامت (شیدول):

ضخامت بیشتر (SCH) باعث افزایش توان تحمل فشار می‌شود. انتخاب شیدول بر اساس فشار و دبی جریان انجام می‌شود.

• نوع اتصال:

سه‌راهی جوشی برای فشار بالا و دائمی مناسب است، سه‌راهی دنده‌ای برای نصب سریع و پروژه‌های سبک کاربرد دارد، و سه‌راهی کلمپی برای مصارف بهداشتی و خوراکی کاربرد دارد.

• شرایط محیطی:

در محیط‌های با رطوبت بالا یا خوردگی نمکی، استفاده از استیل 316 توصیه می‌شود. دمای کار نیز عامل مهمی است؛ برای دماهای بالا یا پایین شدید باید گرید مخصوص (مانند 304H یا 316H) در نظر گرفته شود.

قیمت سه راهی استیل

قیمت سه‌راهی استیل به عوامل زیر بستگی دارد:

• سایز:

با افزایش قطر سه‌راهی، وزن و قیمت آن بیشتر می‌شود.

• ضخامت دیواره (Schedule):

ضخیم‌ترین لوله‌ها (شیدول بالا) قیمت گران‌تری دارند، زیرا وزن بیشتری دارند.

• گرید آلیاژی:

گرید 316 و 316L به دلیل دارا بودن نیکل و مولیبدن گران‌تر از 304 هستند.

• نوع اتصال:

سه‌راهی جوشی هزینه تولید و نصب بالاتری دارد. سه‌راهی دنده‌ای ارزان‌تر است ولی فشار کمتری تحمل می‌کند. سه‌راهی کلمپی به خاطر ساختار بهداشتی و پیچیدگی بست‌ها قیمت بیشتری دارد.

• نوسانات قیمت نیکل و ارز:

به علت نیکل موجود در استیل، قیمت جهانی نیکل و نوسان نرخ ارز بر قیمت سه‌راهی تأثیر دارد.

به طور خلاصه، هرچه مشخصات فنی سه‌راهی سختگیرانه‌تر باشد (ضخامت بالاتر، گرید ضدخوردگی بالاتر)، قیمت آن افزایش می‌یابد.

برای استعلام قیمت روز و دقیق ابعاد و نیاز خود را مشخص کرده و دکمه زیر را کلیک نمایید.

استعلام قیمت سه راهی استیل

سوالات متداول

✔ تفاوت سه‌راهی مساوی و نامساوی چیست؟

سه‌راهی مساوی (Equal Tee) مسیر انشعاب با قطر همان مسیر اصلی است و جریان را به طور متقارن تقسیم یا ترکیب می‌کند. اما در سه‌راهی نامساوی (Reducing Tee)، قطر انشعاب از اصلی کوچک‌تر است؛ این برای انشعاب به لوله‌ای با سایز کمتر کاربرد دارد.

✔ آیا سه‌راهی 304 برای محیط اسیدی مناسب است؟

سه‌راهی استیل ۳۰۴ مقاومت خورندگی خوبی دارد ولی در معرض اسیدهای قوی یا محیط‌های کلریدی ممکن است دچار خوردگی شود. در محیط‌های اسیدی و خورنده (مثل مصارف صنعتی سنگین یا آب دریا)، سه‌راهی‌های 316/316L بهترین عملکرد را دارند.

✔ تحمل فشار سه‌راهی جوشی چقدر است؟

ظرفیت فشار سه‌راهی جوشی به ضخامت آن بستگی دارد. به‌طور مثال، یک سه‌راهی جوشی 2 اینچ SCH40 می‌تواند به حدود PN40 (حدود ۴۰ بار) فشار کاری برسد. در کل، جداول استاندارد ASME یا کاتالوگ تولیدکننده را برای هر شیدول و گرید بررسی کنید.

✔ آیا امکان سفارش ضخامت خاص وجود دارد؟

بله. تولیدکنندگان می‌توانند سه‌راهی را در ضخامت‌های استاندارد (شیدول‌های مختلف) ارائه کنند. اگر نیاز به ضخامت غیرمعمول باشد، ممکن است سه‌راهی فورج (forged) یا سفارشی سفارش داده شود.

✔ سه‌راهی کلمپی برای چه کاربردی مناسب است؟

سه‌راهی کلمپی مخصوص خطوط بهداشتی است. در صنایع غذایی، دارویی و لبنیاتی استفاده می‌شود که نیاز به اتصال سریع و جداسازی آسان دارند. این نوع سه‌راهی بدون درز جوش مستقیم ساخته شده و اتصالات آن با بست‌های استیل خاص (کلمپ) انجام می‌شود تا کاملاً بهداشتی باشد.
