زانو استیل

زانو استیل (Elbow) یکی از اتصالات لوله‌کشی استنلس استیل است که برای تغییر جهت جریان سیال در خطوط لوله به‌کار می‌رود. با نصب یک یا دو زانو (معمولاً ۹۰° یا ۴۵°)، مسیر لوله خم شده و جریان سیال از مسیر اولیه منحرف می‌شود. استفاده از زانو به کاهش نیاز به پیچش‌های تند در لوله‌کشی کمک کرده و ضمن تغییر مسیر، از افت فشار غیرضروری نیز جلوگیری می‌کند. کیفیت جوشکاری زانو استیل بسیار مهم است؛

جوش‌های دقیق و بدون نقص تضمین می‌کنند که در محل اتصال نشتی یا خوردگی رخ ندهد. برای خطوط فشار بالا معمولاً از زانوهای جوشی استیل استفاده می‌شود که تحمل فشار کاری بیشتری دارند. زانوهای دنده‌ای استیل نیز برای نصب سریع و در فشارهای متوسط مناسبند. به‌طور کلی، زانو استلنس استیل با دوام و قابلیت اطمینان بالا در پروژه‌های نفت، گاز، پتروشیمی و آب‌رسانی به‌کار می‌رود، جایی که استحکام مکانیکی و مقاومت به خوردگی اهمیت زیادی دارد.

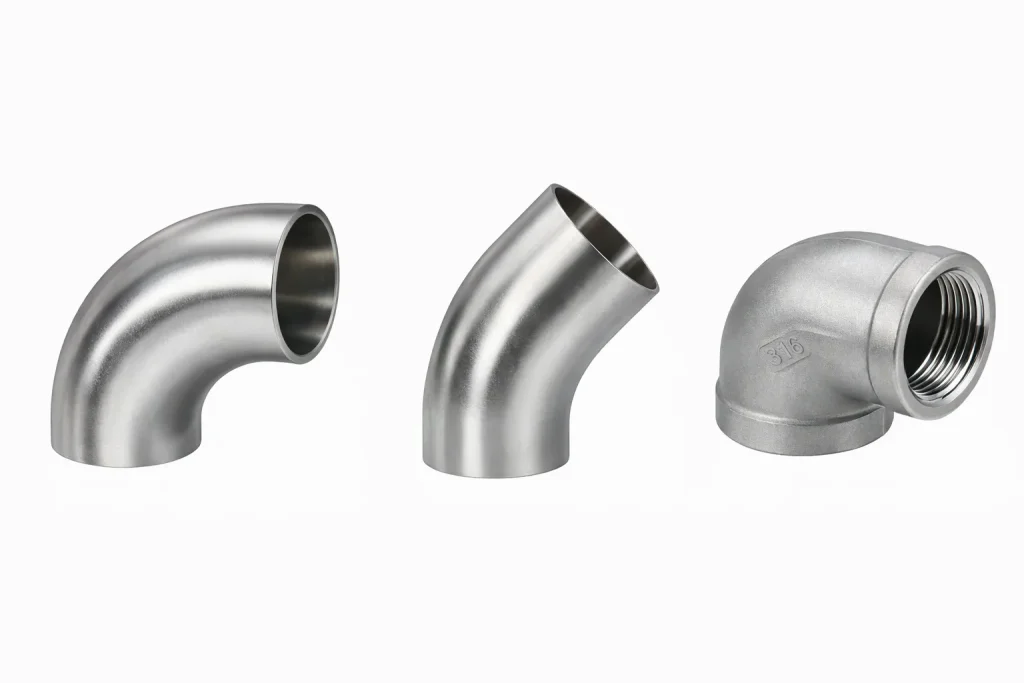

انواع زانو استیل

• زانو استیل ۹۰ درجه: رایج‌ترین مدل زانو برای تغییر مسیر کامل جریان است. این زانوها در خطوط اصلی که نیاز به چرخش زاویه قائمه دارند نصب می‌شوند و معمولاً در انواع جوشی و دنده‌ای موجود هستند.
• زانو استیل ۴۵ درجه: این نوع زانو برای تغییر جهت ملایم‌تر جریان استفاده می‌شود و به کاهش افت فشار کمک می‌کند. در مسیرهایی که تعویض ملایم جهت مورد نیاز است یا فضا محدود است، از زانوهای ۴۵ درجه بهره می‌گیرند.
• زانو استیل دنده‌ای: این زانوها دارای رزوه‌اند و نصب سریع‌تری نسبت به مدل جوشی دارند. مناسب خطوط کم‌فشار یا کاربردهای موقت هستند. به‌دلیل اتصال دنده‌ای، می‌توان به‌سادگی قطعات را باز و بسته کرد، اما معمولاً فشار کاری متوسطی دارند.

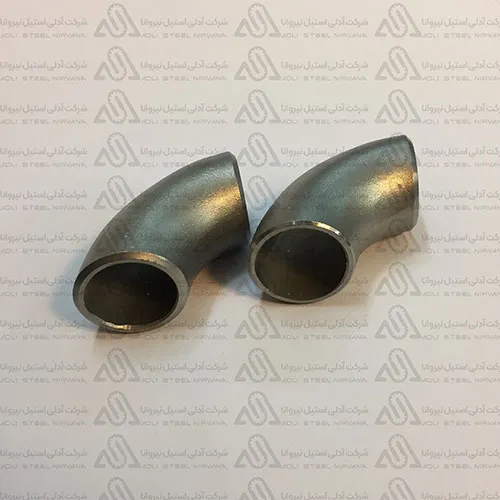

• زانو استیل فشار قوی: این زانوها به بدنه لوله جوش داده می‌شوند و مناسب فشار بالا هستند. اتصال دائم جوش باعث می‌شود هیچ نقطه ضعفی در اتصال نباشد. از این نوع در خطوط نفت، گاز و انتقال سیالات داغ یا خطرناک استفاده می‌شود.

تفاوت زانو استیل 304 و 316

اصلاحات: استیل ۳۱۶ دارای «مولیبدن» است که مقاومت آن را در برابر خوردگی و اسیدها به‌طور قابل‌توجهی افزایش می‌دهد. بنابراین در محیط‌های دارویی و شیمیایی حساس، گرید ۳۱۶L (یا ۳۱۶) ارجح است، زیرا در برابر استرلیزه کردن مکرر و مواد خورنده دوام بیشتری دارد. استیل ۳۰۴ اقتصادی‌تر است و برای کاربردهای عمومی و غیرخورنده مناسب است.

استانداردهای تولید زانو استیل

تولید زانو استیل بر اساس استانداردهای بین‌المللی انجام می‌شود تا کیفیت و استحکام مورد نیاز تضمین شود. از جمله استانداردهای مهم:

• ASTM A403: استاندارد آمریکایی برای اتصالات لوله استیل دوتکه (از جمله زانویی‌های جوشی)؛ مشخصات مواد 304/304L و 316/316L را در بر دارد.
• ANSI B16.9: استاندارد размеров و ضخامت زانو و سایر اتصالات جوشی (Butt Weld) در فشارهای مشخص.
• DIN: استانداردهای آلمانی مشابه (مثلاً DIN 2605) برای ابعاد زانوهای جوشی.
• Schedule (SCH): ضخامت لوله‌ها و اتصالات جوش‌پذیر را تعیین می‌کند (مثلاً SCH10/40/80) که نشان‌دهنده ضخامت و در نتیجه فشار کاری قابل تحمل است.
• Butt Weld: به معنی اتصال جوشی لوله و زانو بدون درز اضافه است؛ در صنایع فشار بالا مرسوم است.

استفاده از این استانداردها اطمینان می‌دهد که زانو استیل مطابق ابعاد شناخته‌شده باشد و بتوان در سیستم‌های مختلف به راحتی جایگزین یا مونتاژ کرد.

فشار کاری و ضخامت (Schedule)

ضخامت زانو استیل با ضخامت لوله مرتبط است و معمولاً بر اساس Schedule مشخص می‌شود:

• SCH10 و SCH20: ضخامت کمتری دارند و فشار کاری کمی دارند.
• SCH40 (STD): ضخامت استاندارد برای بسیاری از کاربردها (مثلاً تا فشار ۲۰ بار برای فولاد 304/316).
• SCH80: ضخیم‌تر از STD و برای فشارهای بالا استفاده می‌شود (تا ~40 بار یا بیشتر در گریدهای مختلف).
  ضخامت بیشتر باعث افزایش تحمل فشار زانو می‌شود. برای مثال، یک زانوی ۳ اینچ SCH40 ممکن است تا 20 بار را تحمل کند، اما همان سایز در SCH80 بیش از ۳۰ بار را پشتیبانی خواهد کرد. بنابراین در خطوط با فشار بالا باید از Schedule بالاتر (SCH80 به بالا) یا زانوهای تقویت‌شده (Heavy Wall) استفاده نمود.

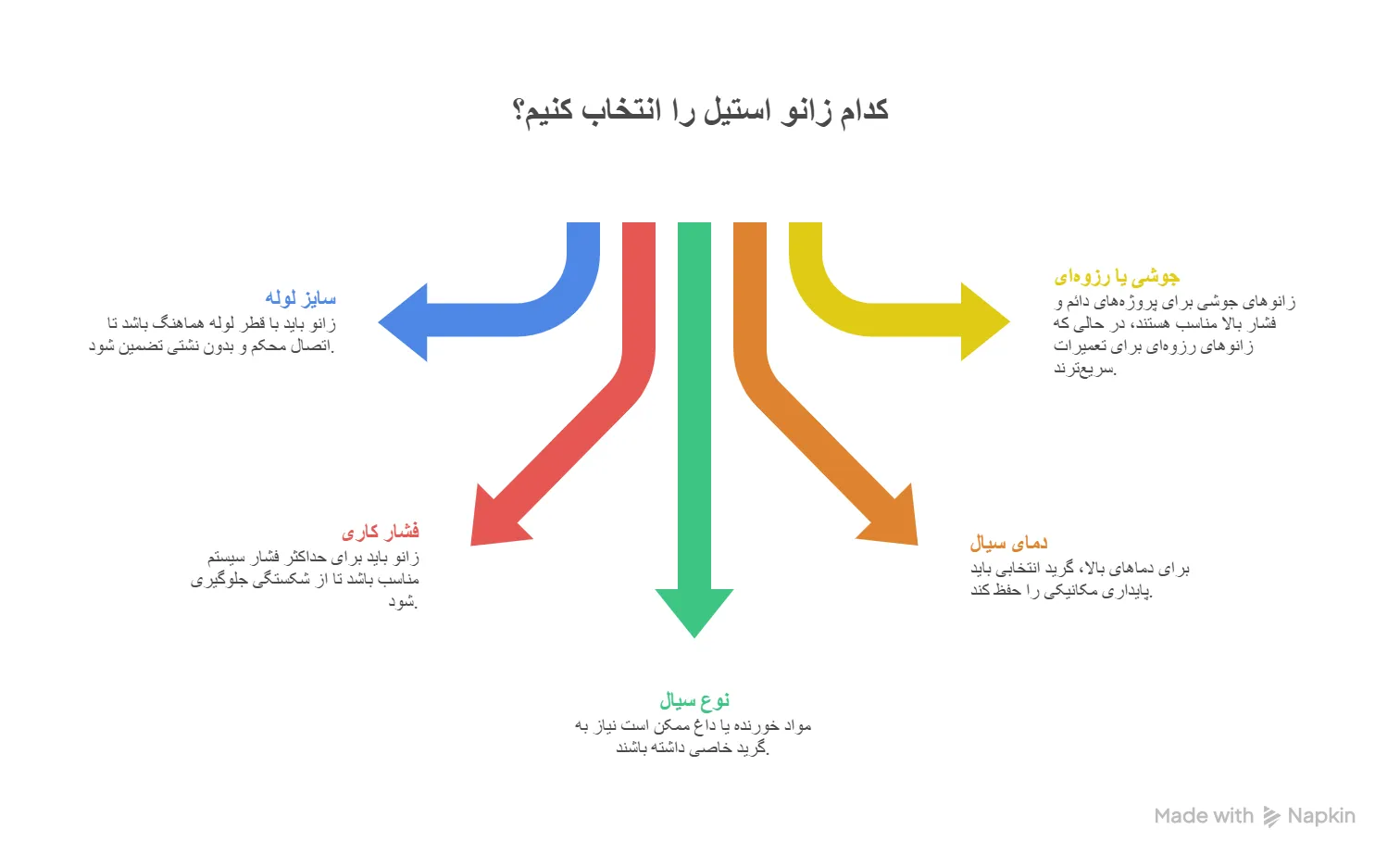

راهنمای انتخاب زانو استیل مناسب

• سایز لوله: قطر لوله‌ای که زانو به آن متصل می‌شود را مشخص کنید (مثلاً 1″, 2″). زانو و لوله باید هماهنگ باشند.
• فشار کاری: بر اساس حداکثر فشار کاری سیستم، زانویی با Schedule یا کلاس مناسب انتخاب کنید (بالا رفتن فشار نیاز به ضخامت بیشتر دارد).
• نوع سیال: مواد خورنده یا داغ ممکن است نیاز به گرید ۳۱۶L و پوشش ویژه داشته باشند.
• دمای سیال: برای دماهای بالا، توجه کنید که گرید انتخابی دچار تغییرات مکانیکی نشود. ۳۱۶L مناسب دماهای بالا و اسیدی است.
• جوشی یا رزوه‌ای: در پروژه‌های دائم و فشار بالا از زانوهای جوشی استفاده کنید. برای تعمیرات سریع یا فشار پایین زانوهای دنده‌ای مناسب‌ترند.

قیمت زانو استیل

قیمت زانو استیل بستگی به موارد زیر دارد:

• سایز (قطر): هر چه قطر زانو بزرگ‌تر باشد، میزان فولاد مصرفی و قیمت آن افزایش می‌یابد.
• گرید: زانو ۳۱۶L گران‌تر از ۳۰۴ است، زیرا مواد اولیه گران‌تر است.
• ضخامت (Schedule): زانوهای SCH80 یا کلاس بالا بیشتر ضخیم بوده و قیمت بالاتری دارند.
• زاویه: در کل زانوهای ۹۰ درجه معمولاً کمی ارزان‌تر از ۴۵ درجه (به دلیل هندسه ساده‌تر) هستند.
• نوسانات بازار: قیمت جهانی استیل و نرخ ارز تاثیر زیادی دارد.

برای دریافت قیمت به‌روز زانو استیل با مشخصات دلخواه (سایز، گرید، ضخامت) از دکمه پایین استفاده نمایید

استعلام قیمت زانو استیل

سوالات متداول

• تفاوت زانو جوشی و دنده‌ای چیست؟
  زانو جوشی با جوشکاری به لوله متصل می‌شود و مناسب فشار بالا است. زانو دنده‌ای با رزوه به لوله متصل می‌شود، نصب سریع‌تر و در فشار متوسط کاربرد دارد.

• آیا زانو 304 برای محیط اسیدی مناسب است؟
  زانوی 304 برای اسیدهای رقیق و محیط کم‌خورنده مناسب است، اما در محیط‌های اسیدی قوی یا دریایی بهتر است از گرید 316L استفاده شود. مولیبدن در 316L مقاومت اسیدی را بسیار افزایش می‌دهد.

• زانو استیل تا چه فشاری تحمل دارد؟
  بسته به ضخامت (Schedule) و گرید، زانوها می‌توانند فشارهای بین حدود ۱۰ تا ۴۰ بار را تحمل کنند. برای مثال، زانوی SCH40 از استیل 304 حدود ۱۵-۲۰ بار تحمل دارد، ولی همان سایز SCH80 تا بیش از ۳۰-۴۰ بار هم کار می‌کند.

• آیا زانو استیل مناسب خطوط بخار است؟
  بله، خصوصاً اگر از گرید 316L و SCH40 یا بالاتر استفاده شود. این زانوها مقاومت حرارتی و خوردگی بالایی دارند، که برای خطوط بخار مناسب است.

• تفاوت SCH40 و SCH80 چیست؟
  SCH80 ضخامت جداره بیشتری نسبت به SCH40 دارد، در نتیجه فشار کاری بالاتری را تحمل می‌کند. انتخاب بین این دو بستگی به میزان فشار سیستم دارد.
