کفرینگ استیل که با نام‌های کف رینگ استیل، Stub End و Lap Joint Stub End نیز شناخته می‌شود، یکی از اتصالات جوشی مورد استفاده در سیستم‌های لوله‌کشی است. این قطعه معمولاً به انتهای لوله جوش داده می‌شود و همراه با فلنج لپ جوینت یک اتصال فلنجی قابل باز و بسته شدن ایجاد می‌کند.
استفاده از کفرینگ به‌خصوص زمانی اهمیت دارد که بخواهیم بخش در تماس با سیال از استنلس استیل انتخاب شود، در حالی که فلنج پشت آن وظیفه ایجاد نیروی پیچ و مهره‌ای و نگه‌داشتن اتصال را بر عهده داشته باشد.
کفرینگ‌های استنلس استیل در گریدها و ابعاد مختلف تولید می‌شوند و انتخاب مدل مناسب باید بر اساس سایز لوله، ضخامت یا Schedule، متریال، استاندارد پروژه و شرایط کاری انجام شود.
برای استعلام قیمت کفرینگ استیل، بهتر است سایز، گرید، رده و تعداد موردنیاز هنگام سفارش اعلام شود.

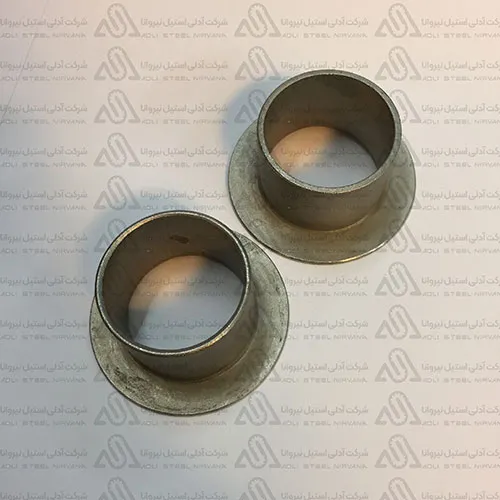

کفرینگ استیل چیست؟
کفرینگ یا Stub End قطعه‌ای کوتاه از خانواده اتصالات Butt Weld است که یک سمت آن برای اتصال به لوله طراحی شده و سمت دیگر دارای لبه یا Lap بزرگ‌تری است.
پس از جوشکاری Stub End به لوله، فلنج Lap Joint روی قسمت لوله یا پشت کفرینگ قرار می‌گیرد. لبه کفرینگ مانع عبور فلنج شده و هنگام سفت شدن پیچ‌ها، اتصال میان دو سمت خط ایجاد می‌شود.
این ساختار باعث می‌شود فلنج پشت کفرینگ الزاماً به خود لوله جوش داده نشود و بتواند قبل از بستن پیچ‌ها حول محور لوله حرکت کند. این آزادی حرکت هنگام تراز کردن سوراخ‌های پیچ دو فلنج می‌تواند نصب را ساده‌تر کند.
کفرینگ را می‌توانید در کنار دیگر اتصالات جوشی استیل در طراحی خطوط پایپینگ بررسی کنید.
کفرینگ چگونه همراه فلنج لپ جوینت کار می‌کند؟
کفرینگ و فلنج لپ جوینت دو قطعه مجزا هستند و نباید آنها را یک محصول واحد در نظر گرفت.

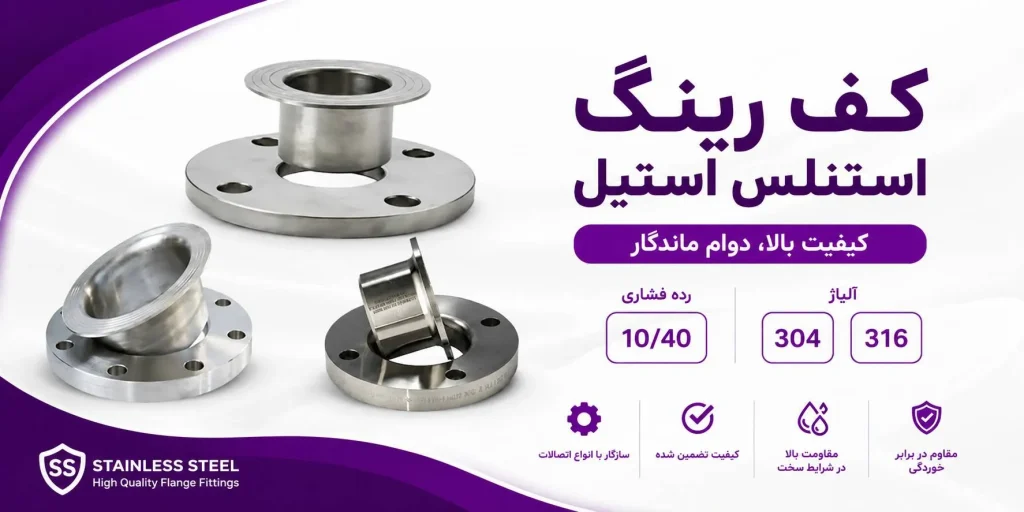

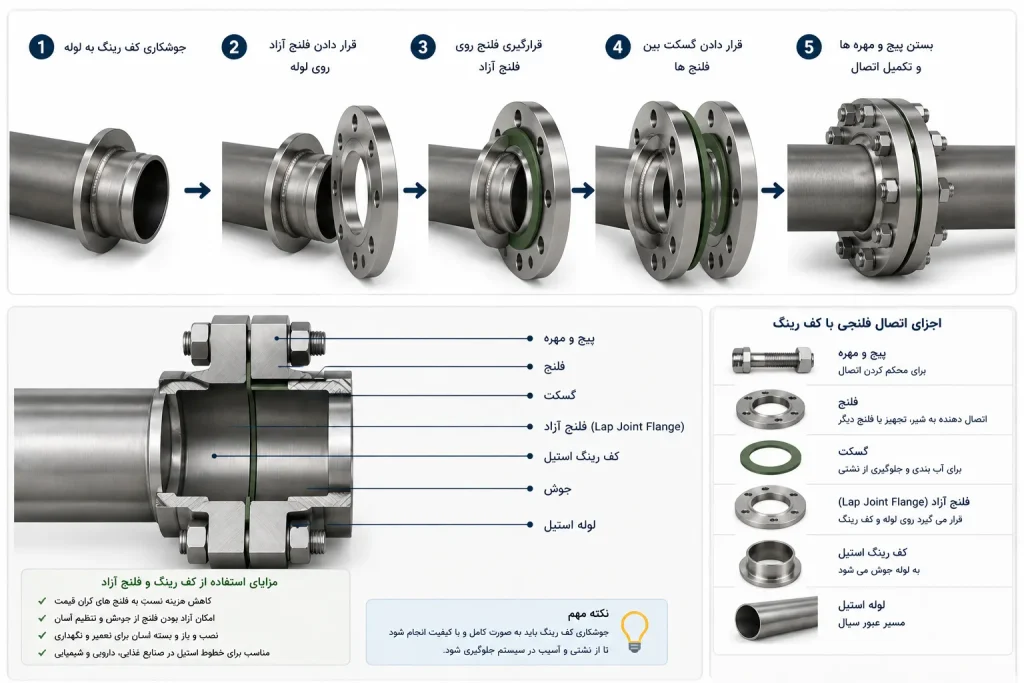

ابتدا Stub End به انتهای لوله جوش داده می‌شود. سپس فلنج Lap Joint که پیش از جوشکاری روی لوله قرار گرفته است، پشت لبه کفرینگ قرار می‌گیرد.
هنگام مونتاژ اتصال، دو فلنج با پیچ و مهره به یکدیگر نزدیک می‌شوند و سطح کفرینگ‌ها همراه با گسکت مناسب اتصال خط را تشکیل می‌دهد.
بنابراین سطحی که با سیال تماس مستقیم دارد عمدتاً متعلق به لوله و Stub End است، در حالی که فلنج پشتی وظیفه مکانیکی نگهداری و اعمال نیروی اتصال را انجام می‌دهد.
برای تکمیل این مجموعه می‌توانید صفحه فلنج لپ جوینت استیل را نیز بررسی کنید.
تفاوت کفرینگ استیل و فلنج لپ جوینت
یکی از اشتباهات متداول هنگام خرید این است که کفرینگ و Lap Joint Flange یک قطعه تصور شوند.
کفرینگ به لوله متصل می‌شود و لبه آن بخشی از اتصال نهایی را تشکیل می‌دهد. در مقابل، فلنج لپ جوینت پشت کفرینگ قرار می‌گیرد و با پیچ و مهره اتصال دو سمت خط را برقرار می‌کند.
| ویژگی | کفرینگ استیل | فلنج لپ جوینت |
|---|
| اتصال مستقیم به لوله | بله، معمولاً جوشی | معمولاً خیر |
| تماس مستقیم با سیال | معمولاً دارد | معمولاً ندارد |
| نقش اصلی | ایجاد انتهای فلنجی روی لوله | اعمال نیروی پیچ و مهره‌ای |
| قابلیت چرخش هنگام نصب | پس از جوش ثابت است | امکان چرخش برای تراز سوراخ‌ها دارد |
| استفاده مستقل | معمولاً خیر | معمولاً همراه Stub End |
در نتیجه برای یک اتصال Lap Joint معمولاً باید مشخصات هر دو قطعه بررسی شود.
استاندارد کفرینگ استیل
Lap Joint Stub End در استانداردهای مربوط به اتصالات جوشی تعریف می‌شود. هنگام خرید صرفاً عبارت «کفرینگ استیل» کافی نیست و باید مشخص شود محصول مطابق کدام استاندارد و ابعاد موردنیاز پروژه است.
از استانداردهای مهم مرتبط با این محصول می‌توان به ASME B16.9 برای Factory-Made Wrought Buttwelding Fittings اشاره کرد. در این استاندارد ابعاد Lap Joint Stub Ends از جمله قطر Barrel، طول و ابعاد Lap تعریف شده است.
برای برخی اتصالات استنلس استیل مورد استفاده در سرویس‌های خوردگی‌مقاوم و ضخامت‌های سبک‌تر نیز MSS SP-43 مطرح است.
بنابراین استاندارد درج‌شده در نقشه یا Specification پروژه باید مبنای خرید باشد و نباید ابعاد دو استاندارد متفاوت بدون کنترل جایگزین یکدیگر شوند.
Short Pattern و Long Pattern در Stub End
Stub End می‌تواند بسته به استاندارد و طراحی در الگوهای مختلفی عرضه شود که یکی از تفاوت‌های مهم آنها طول قسمت بدنه است.
در اصطلاح رایج بازار معمولاً با Short Pattern و Long Pattern مواجه می‌شویم. انتخاب میان آنها باید با فلنج، Schedule لوله و الزامات طراحی هماهنگ باشد.
به‌خصوص در برخی کلاس‌های فلنج، طول Stub End اهمیت دارد؛ زیرا باید فضای کافی برای قرارگیری فلنج و اجرای مناسب جوش وجود داشته باشد.
بنابراین انتخاب طول کفرینگ صرفاً بر اساس قیمت توصیه نمی‌شود.
کفرینگ استیل 304 و 316 چه تفاوتی دارند؟
کفرینگ استیل در بازار در گریدهای مختلف استنلس عرضه می‌شود. دو خانواده متداول، 304 و 316 هستند.
استیل 304 برای بسیاری از محیط‌های عمومی و سرویس‌هایی که خوردگی شدید ندارند استفاده می‌شود. در مقابل، خانواده 316 به دلیل ترکیب آلیاژی متفاوت، در بسیاری از محیط‌های خورنده‌تر و سرویس‌هایی که مقاومت خوردگی بیشتری نیاز دارند بررسی می‌شود.
مدل‌های کم‌کربن مانند 304L و 316L نیز در پروژه‌هایی که شرایط جوشکاری و مقاومت در برابر خوردگی ناحیه جوش اهمیت بیشتری دارد کاربرد دارند.
با این حال انتخاب گرید باید براساس سیال، دما، محیط، استاندارد پروژه و متریال لوله انجام شود.
کاربرد کفرینگ استیل
Stub End زمانی استفاده می‌شود که طراح به یک اتصال فلنجی همراه با Lap Joint Flange نیاز داشته باشد. این ساختار در صنایع مختلف از جمله نفت، گاز، پتروشیمی، شیمیایی، آب و تأسیسات فرآیندی مورد استفاده قرار می‌گیرد.
در خطوط استنلس استیل، یکی از مزیت‌های طراحی Lap Joint این است که می‌توان بخش در تماس با سیال را از متریال مقاوم‌تر انتخاب کرد و در صورت تأیید طراحی، برای فلنج پشتی از متریال مناسب دیگری استفاده کرد.
این ویژگی می‌تواند در برخی پروژه‌ها هزینه اتصال فلنجی را کاهش دهد؛ البته انتخاب متریال Backing Flange باید حتماً با شرایط مکانیکی، محیطی و Specification پروژه هماهنگ باشد.
تفاوت کفرینگ با کپ، تبدیل و سایر اتصالات جوشی
کفرینگ وظیفه تغییر مسیر، تغییر قطر یا بستن انتهای خط را ندارد. وظیفه اصلی آن ایجاد انتهایی مناسب برای استفاده همراه فلنج Lap Joint است.
برای تغییر مسیر خط از محصولاتی مانند زانو 90 درجه استیل استفاده می‌شود. برای تغییر سایز لوله تبدیل جوشی استیل کاربرد دارد و برای مسدودکردن انتهای لوله نیز کپ استیل محصول متفاوتی است.
تفکیک این کاربردها اهمیت دارد، زیرا همه این قطعات در خانواده اتصالات جوشی قرار می‌گیرند اما وظیفه آنها در سیستم پایپینگ متفاوت است.
کفرینگ استیل با رینگ جوینت چه تفاوتی دارد؟
شباهت واژه «رینگ» گاهی باعث اشتباه میان کفرینگ و Ring Type Joint یا RTJ می‌شود.
کفرینگ یا Stub End یک اتصال لوله است که معمولاً همراه فلنج Lap Joint استفاده می‌شود. اما RTJ Ring یک رینگ فلزی آب‌بندی است که در شیار مخصوص فلنج‌های Ring Type Joint قرار می‌گیرد.
این دو محصول از نظر ساختار، کاربرد و استاندارد کاملاً متفاوت هستند. بنابراین هنگام استعلام عبارت دقیق کفرینگ، کف رینگ یا Stub End را همراه با سایز و مشخصات فنی اعلام کنید.
چه اطلاعاتی برای خرید کفرینگ استیل لازم است؟
انتخاب کفرینگ فقط بر اساس قطر اسمی کافی نیست. دو Stub End با سایز اسمی یکسان ممکن است از نظر Schedule، طول، متریال یا استاندارد با یکدیگر متفاوت باشند.
برای جلوگیری از مغایرت هنگام خرید، بهتر است این مشخصات اعلام شوند:
- سایز اسمی لوله یا NPS
- Schedule یا ضخامت لوله
- گرید استیل موردنیاز؛ مانند 304L یا 316L
- استاندارد ابعادی موردنیاز
- Short Pattern یا Long Pattern در صورت مشخص بودن
- نوع و کلاس فلنج همراه
- نوع سیال و دمای کاری
- تعداد موردنیاز
اگر مشخصات پروژه در اختیار دارید، ارسال دیتاشیت، MTO یا بخشی از Piping Specification می‌تواند احتمال انتخاب اشتباه را کاهش دهد.
قیمت کفرینگ استیل
قیمت کف رینگ استیل به یک عامل وابسته نیست. سایز، ضخامت، گرید استنلس استیل، استاندارد ساخت، طول Stub End، برند یا سازنده، تعداد سفارش و وضعیت بازار مواد اولیه میتوانند روی قیمت نهایی اثر بگذارند.
به همین دلیل درج یک قیمت واحد برای تمام کفرینگ‌های استیل دقیق نیست. برای دریافت قیمت باید مشخصات فنی محصول موردنیاز با موجودی روز تطبیق داده شود.
خرید کفرینگ استیل از آدلی استیل نیروانا
برای خرید کفرینگ استیل 304، 304L، 316 یا 316L، ابتدا مشخصات لوله و فلنج متصل‌شونده را بررسی کنید. هماهنگی سایز، Schedule، استاندارد و متریال میان لوله، Stub End و Lap Joint Flange اهمیت زیادی در مونتاژ صحیح اتصال دارد.
برای استعلام قیمت و موجودی، سایز، گرید، رده، استاندارد و تعداد موردنیاز را برای واحد فروش آدلی استیل نیروانا ارسال کنید تا محصول متناسب با درخواست شما بررسی شود.
سوالات متداول کفرینگ استیل
کفرینگ استیل همان Stub End است؟
بله. اصطلاح‌های کفرینگ، کف رینگ و Stub End در بازار برای این خانواده اتصال استفاده می‌شوند. عنوان فنی متداول آن Stainless Steel Stub End یا Lap Joint Stub End است.
آیا کفرینگ به لوله جوش داده می‌شود؟
در مدل‌های Butt Weld، بدنه Stub End به انتهای لوله جوش داده می‌شود و سپس فلنج Lap Joint پشت لبه آن قرار می‌گیرد.
کفرینگ با فلنج لپ جوینت چه تفاوتی دارد؟
کفرینگ به لوله متصل می‌شود، اما فلنج Lap Joint قطعه پشت آن است که پیچ‌ها از آن عبور می‌کنند و اتصال دو سمت خط را محکم می‌کنند.
برای کفرینگ استیل 304 بهتر است یا 316؟
انتخاب به شرایط سرویس وابسته است. در محیط‌های خورنده‌تر معمولاً 316 یا 316L بیشتر بررسی می‌شود، اما گرید نهایی باید با متریال خط و Specification پروژه هماهنگ باشد.
هنگام سفارش چه مشخصاتی اهمیت بیشتری دارد؟
سایز، Schedule، گرید، استاندارد، طول Stub End و مشخصات فلنج همراه باید مشخص باشند.
