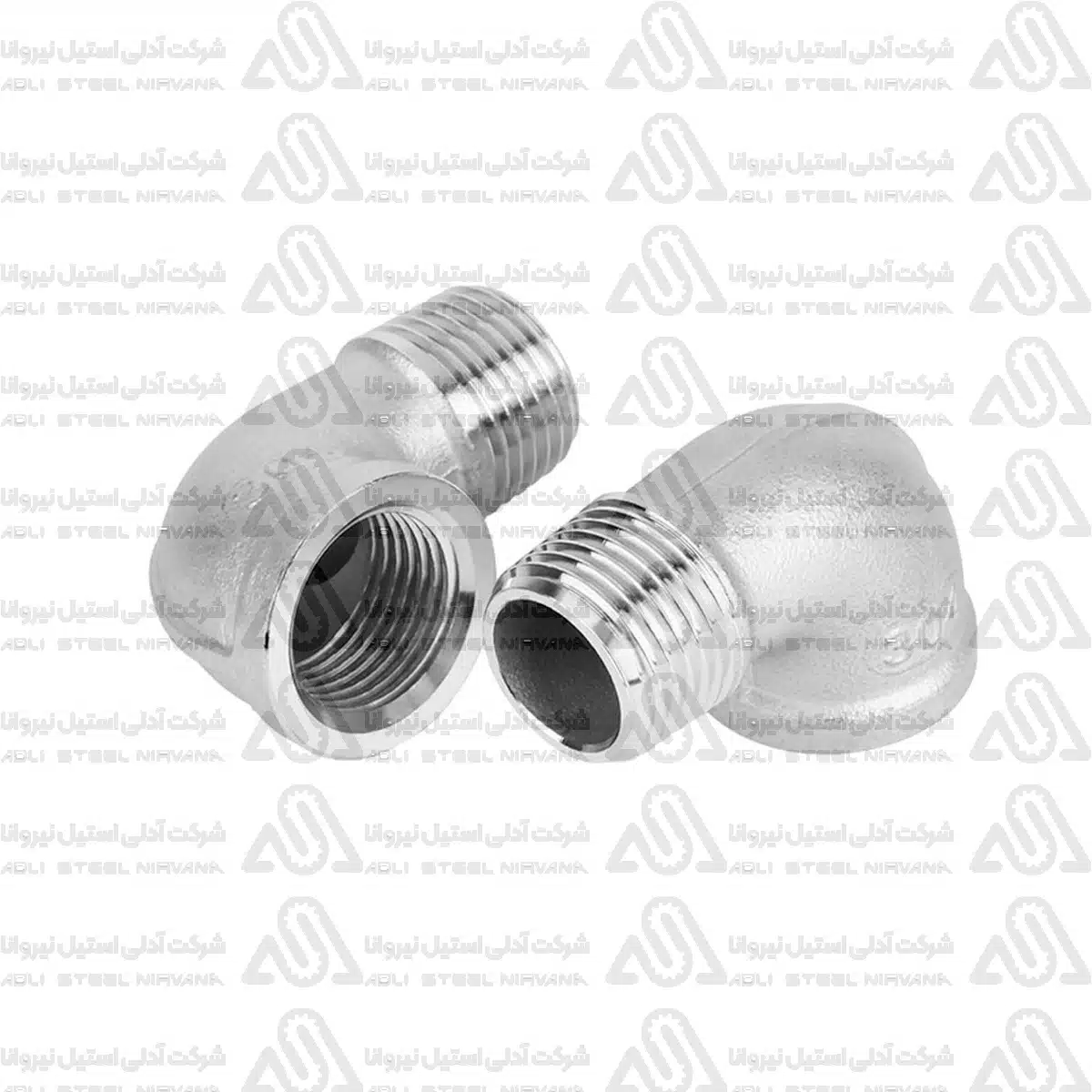

زانو چپقی دنده‌ای استیل یکی از اتصالات رزوه‌ای مورد استفاده برای تغییر جهت مسیر در سیستم‌های لوله‌کشی است. تفاوت اصلی این قطعه با زانوی دنده‌ای معمولی در ساختار دو انتهای آن است؛ در زانو چپقی معمولاً یک سمت اتصال به‌صورت رزوه داخلی و سمت دیگر به‌صورت رزوه خارجی طراحی می‌شود تا بتوان بدون استفاده از یک مغزی جداگانه، دو بخش متفاوت از سیستم را به یکدیگر متصل کرد.
این محصول در بازار با عنوان Street Elbow نیز شناخته می‌شود.
در سایت آدلی استیل، زانو چپقی معمولی و زانو چپقی فشارقوی استیل به‌صورت محصولات جداگانه عرضه شده‌اند؛ بنابراین هنگام خرید باید مشخص شود پروژه به مدل دنده‌ای معمولی نیاز دارد یا نسخه فشارقوی.
زانو چپقی استیل چیست؟
زانو چپقی نوعی Elbow است که برای تغییر جهت جریان و در عین حال ایجاد اتصال مستقیم میان دو نوع Thread مورد استفاده قرار می‌گیرد.
در مدل رایج Street Elbow یک طرف Female Thread و طرف دیگر Male Thread است.
این ساختار باعث می‌شود در بعضی نقاط سیستم نیازی به استفاده از یک Nipple جداگانه نباشد.
تفاوت زانو چپقی و زانوی معمولی
در زانوی دنده‌ای معمولی معمولاً دو سمت Connection از یک ساختار مشابه برخوردار هستند.
اما در زانو چپقی، دو انتها از نظر Male/Female بودن متفاوت‌اند.
این تفاوت در زمان خرید بسیار مهم است؛ زیرا جایگزینی این دو محصول بدون بررسی می‌تواند باعث نیاز به Fitting اضافی شود.
کاربرد زانو چپقی
این اتصال می‌تواند در نقاطی استفاده شود که لازم است:
- مسیر خط تغییر جهت دهد؛
- یک اتصال نری به مادگی متصل شود؛
- فضای نصب محدود باشد؛
- تعداد Fittingهای واسط کاهش یابد.
کاربرد واقعی باید با طراحی Pipe System تطبیق داده شود.
زاویه زانو چپقی
Street Elbowها میتوانند در زاویه‌های مختلف تولید شوند.
اما برای این SKU، زاویه دقیق از منابع فعلی آدلی به‌صورت قطعی مشخص نشده است.
بنابراین نباید بدون بررسی محصول، آن را الزاماً 90 درجه معرفی کرد.
اگر پروژه زاویه مشخصی نیاز دارد، همان مورد را در RFQ ذکر کنید.
نوع رزوه
Thread Type یکی از مهم‌ترین پارامترهای خرید این محصول است.
رزوه‌ها میتوانند از استانداردهای مختلفی پیروی کنند.
به همین دلیل باید مشخص شود محصول موردنیاز:
- BSP است؛
- NPT است؛
- یا استاندارد دیگری دارد.
برای آشنایی بیشتر با تفاوت این دو می‌توانید مقاله تفاوت اتصالات BSP و NPT را بررسی کنید.
Male و Female Thread
در اصطلاح فنی:
Male Thread رزوه‌ای است که روی سطح خارجی قطعه قرار دارد.
Female Thread در سطح داخلی Connection قرار می‌گیرد.
زانو چپقی معمولاً ترکیبی از این دو را در یک Fitting ایجاد می‌کند.
تفاوت با زانو 90 درجه دنده‌ای
زانو 90 درجه دنده‌ای استیل محصول مستقلی در سایت است.
اگر هر دو سمت سیستم نیاز به Female Thread داشته باشند، زانوی معمولی می‌تواند انتخاب مناسب‌تری باشد.
اگر یک سمت Male و سمت دیگر Female موردنیاز باشد، Street Elbow ساختار مناسب‌تری دارد.
تفاوت با زانو چپقی فشارقوی
آدلی صفحه مستقل زانو چپقی فشارقوی استیل دارد.
مدل فشارقوی باید براساس Pressure Rating و الزامات Piping Class انتخاب شود.
بنابراین صفحه فعلی نباید روی عبارت «زانو چپقی فشارقوی» هدف‌گذاری شود.
تفاوت با مغزی و زانو
در برخی سیستم‌ها می‌توان برای ایجاد ترکیب Male/Female از یک زانوی معمولی به همراه Nipple استفاده کرد.
Street Elbow همین تغییر جهت و ساختار اتصال را در یک Fitting فراهم می‌کند.
البته جایگزینی باید از نظر:
بررسی شود.
انتخاب سایز مناسب
برای انتخاب صحیح باید سایز هر دو سمت Connection مشخص باشد.
اگر دو سر هم‌اندازه نیستند، باید این موضوع نیز صریحاً اعلام شود.
اعلام صرف عبارت «زانو نیم اینچ» بدون مشخص کردن Thread Type ممکن است کافی نباشد.
آیا زانو چپقی تبدیلی هم وجود دارد؟
در بازار ممکن است مدل‌هایی با سایزهای متفاوت در دو سمت وجود داشته باشند، اما این ویژگی برای محصول فعلی از منابع آدلی تأیید نشده است.
اگر پروژه به Reducing Street Elbow نیاز دارد، دو سایز باید به‌صورت جداگانه مشخص شوند.
متریال استنلس استیل
این محصول در خانواده اتصالات Stainless Steel قرار دارد.
انتخاب Grade مناسب باید براساس شرایط واقعی سرویس انجام شود.
موارد اثرگذار شامل:
- نوع سیال
- دما
- خوردگی
- رطوبت محیط
- Specification پروژه
هستند.
استیل 304 یا 316؟
گرید دقیق SKU فعلی در منابع آدلی مشخص نشده است.
بنابراین نمی‌توان تمام مدل‌ها را 304 یا 316 معرفی کرد.
اگر Grade برای پروژه مهم است، باید در زمان خرید تأیید شود.
فشار کاری
Pressure Rating این Fitting به مواردی مانند:
- متریال
- سایز
- طراحی
- Thread
- استاندارد ساخت
وابسته است.
برای این صفحه فشار عددی عمومی اعلام نمی‌کنیم.
دمای کاری
دمای قابل تحمل نیز فقط تابع Stainless Steel بودن محصول نیست.
نوع Thread، Sealing Method و سایر اجزای سیستم نیز میتوانند محدودیت ایجاد کنند.
Design Temperature باید در انتخاب لحاظ شود.
آب‌بندی اتصال دنده‌ای
رزوه به‌تنهایی همیشه وظیفه کامل Sealing را انجام نمی‌دهد.
بسته به نوع Thread و سرویس ممکن است روش آب‌بندی مشخصی نیاز باشد.
ماده Sealing باید با سیال، فشار و دمای سیستم سازگار باشد.
رزوه BSP یا NPT را اشتباه نگیرید
یکی از اشتباهات رایج، اتصال قطعاتی است که سایز مشابه دارند اما استاندارد Thread آنها متفاوت است.
ممکن است در ابتدا به نظر برسد دو قطعه روی هم بسته می‌شوند، اما Engagement صحیح و Sealing مناسب ایجاد نشود.
بنابراین استاندارد رزوه باید قبل از نصب مشخص باشد.
نصب صحیح زانو چپقی
در زمان نصب بهتر است:
- Male و Female بودن دو طرف کنترل شود.
- سایز دو اتصال تطبیق داده شود.
- Thread Type بررسی شود.
- رزوه تمیز و سالم باشد.
- Sealing مناسب استفاده شود.
- قطعه بدون Cross Thread بسته شود.
- از Torque بیش از حد خودداری شود.
پس از راه‌اندازی نیز Connection باید از نظر نشتی بررسی شود.
جهت نهایی زانو
در یک Elbow دنده‌ای، Orientation نهایی قطعه اهمیت دارد.
اگر زانو در موقعیت صحیح قرار نگیرد، ممکن است مسیر لوله با Layout سیستم هماهنگ نباشد.
روش Sealing و میزان Tightening باید امکان قرارگیری صحیح Fitting را نیز در نظر بگیرد.
فضای نصب
یکی از مزایای ساختار Street Elbow می‌تواند کاهش تعداد قطعات در نقاط محدود باشد.
اما طول و ابعاد واقعی Fitting باید قبل از نصب با فضای موجود مقایسه شوند.
تعمیر و بازکردن
در سیستم‌های Threaded، امکان باز کردن Connection یکی از مزایای ساختار مکانیکی است.
با این حال رزوه‌های آسیب‌دیده، خورده یا تغییرشکل‌یافته نباید بدون بررسی مجدداً استفاده شوند.
خوردگی
Stainless Steel در بسیاری از محیط‌ها مقاومت مناسبی در برابر خوردگی دارد.
اما نوع Grade و شرایط سرویس همچنان تعیین‌کننده هستند.
محیط‌های کلرایدی یا سیالات خورنده نیازمند بررسی دقیق‌تر Material Compatibility هستند.
تفاوت با زانو جوشی
زانو 90 درجه جوشی استیل از طریق Welding به سیستم متصل می‌شود.
زانو چپقی این صفحه Threaded است.
در نتیجه روش نصب، سرویس و نگهداری این دو خانواده متفاوت است.
تفاوت با زانو کلمپی
زانو کلمپی استیل برای سیستم‌های Clamp Connection استفاده می‌شود.
زانو چپقی برای اتصال رزوه‌ای طراحی شده است.
این دو صفحه باید از نظر کلمات کلیدی و کاربرد کاملاً تفکیک شوند.
زانو چپقی در صنایع غذایی و دارویی
منابع محتوایی آدلی، زانو چپقی دنده‌ای استیل را در میان اتصالات مورد استفاده در صنایع دارویی نیز معرفی کرده‌اند.
با این حال Stainless Steel بودن محصول به‌تنهایی به معنی Sanitary یا Hygienic بودن آن نیست.
اگر کاربرد بهداشتی دارید، باید:
- گرید متریال
- نوع رزوه
- محل نصب
- Cleanability
- الزامات فرآیند
بررسی شوند.
آیا اتصال دنده‌ای برای تمام خطوط بهداشتی مناسب است؟
خیر.
در خطوطی که الزام Hygienic Design یا Cleaning سخت‌گیرانه وجود دارد، Threaded Connection ممکن است برای همه نقاط مناسب نباشد.
نوع اتصال باید بر اساس طراحی واقعی خط انتخاب شود.
بازرسی دوره‌ای
در زمان سرویس بهتر است موارد زیر بررسی شوند:
- نشتی
- خوردگی
- آسیب رزوه
- شل شدن Connection
- ترک یا تغییر شکل
- وضعیت Sealing
وجود نشتی نباید صرفاً با Tightening شدیدتر پاسخ داده شود؛ علت اصلی باید مشخص شود.
قیمت زانو چپقی دنده‌ای استیل
قیمت این محصول به عوامل مختلفی وابسته است:
- سایز
- نوع Thread
- Grade استیل
- زاویه
- Pressure Rating
- برند
- تعداد سفارش
برای مقایسه قیمت، مشخصات فنی محصولات باید مشابه باشند.
اطلاعات لازم برای استعلام
برای استعلام زانو چپقی دنده‌ای استیل بهتر است این موارد ارسال شوند:
- سایز
- نوع Thread
- زاویه
- گرید متریال
- فشار کاری
- دمای کاری
- نوع سیال
- تعداد
- استاندارد پروژه در صورت وجود
اگر محصول جایگزین قطعه موجود است، عکس Fitting و Marking روی آن نیز ارسال شود.
سوالات متداول
زانو چپقی چیست؟
نوعی Elbow دنده‌ای است که معمولاً یک سمت Female Thread و سمت دیگر Male Thread دارد.
تفاوت آن با زانوی دنده‌ای معمولی چیست؟
در زانوی معمولی ساختار دو سر عموماً مشابه است؛ در زانو چپقی یک اتصال نری و یک اتصال مادگی ایجاد می‌شود.
زاویه آن 90 درجه است؟
زاویه مدل فعلی از منابع موجود قطعی نشده و باید هنگام سفارش تأیید شود.
BSP است یا NPT؟
نوع Thread باید برای مدل واقعی مشخص شود.
جنس آن 304 است یا 316؟
گرید دقیق محصول باید هنگام استعلام تأیید شود.
آیا همان زانو چپقی فشارقوی است؟
خیر. آدلی برای مدل فشارقوی صفحه مستقلی دارد.
چرا از Street Elbow استفاده می‌شود؟
برای ایجاد تغییر جهت و اتصال مستقیم Male/Female در یک Fitting و کاهش نیاز به قطعه واسط در برخی نصب‌ها.
خرید زانو چپقی استنلس استیل از آدلی استیل نیروانا
برای خرید زانو چپقی دنده‌ای استیل ابتدا سایز، نوع رزوه، زاویه و شرایط کاری سیستم را مشخص کنید.
برای زانوی دنده‌ای معمولی می‌توانید زانو 90 درجه دنده‌ای استیل را بررسی کنید.
اگر پروژه High Pressure است، زانو چپقی فشارقوی استیل محصول جداگانه‌ای است و باید براساس Piping Class همان پروژه انتخاب شود.
برای مشاهده سایر محصولات این خانواده نیز بخش اتصالات دنده‌ای استیل در دسترس است.
