فلنج لپ جوینت استیل چیست؟
فلنج لپ جوینت استیل (Lap Joint Flange) یکی از انواع فلنجهای پرکاربرد در صنایع غذایی، دارویی، شیمیایی و فرآیندی است که همراه با کف رینگ استیل مورد استفاده قرار میگیرد.
برخلاف فلنجهای گلودار و اسلیپون که مستقیماً به لوله متصل میشوند، فلنج لپ جوینت روی لوله آزادانه حرکت کرده و توسط کف رینگ استیل موقعیت خود را حفظ میکند.
این ویژگی باعث میشود نصب، تنظیم سوراخها و باز و بسته کردن اتصالات بسیار سادهتر انجام شود.
در این نوع اتصال فلنج مستقیماً جوشکاری نمیشود.
در واقع کف رینگ روی لوله جوش شده و فلنج آزادانه روی آن قرار میگیرد.
همین ویژگی باعث شده این مدل در صنایع بهداشتی محبوب باشد.
مزایای فلنج لپ جوینت استیل
نصب آسان
به دلیل چرخش آزاد فلنج، همراستا کردن سوراخهای پیچ بسیار سادهتر است.
کاهش هزینه
در بسیاری از پروژهها میتوان از فلنج ارزانتر و کف رینگ استیل استفاده کرد.
مناسب خطوط استیل
در خطوط استنلس استیل و صنایع غذایی بسیار رایج است.
مناسب تعمیرات
باز و بسته کردن تجهیزات سریعتر انجام میشود.
مناسب محیطهای خورنده
در صورت استفاده از استیل 316 مقاومت بسیار خوبی در برابر خوردگی ایجاد میشود.
کاربرد فلنج لپ جوینت استیل
این فلنج در صنایع مختلف کاربرد دارد:
صنایع غذایی
خطوط شیر
خطوط نوشیدنی
خطوط فرآوری مواد غذایی
صنایع دارویی
خطوط انتقال مواد دارویی
سیستمهای CIP
سیستمهای شستشو
صنایع شیمیایی
انتقال مواد خورنده
خطوط فرآیندی
صنایع آب و فاضلاب
خطوط استیل مقاوم در برابر خوردگی
تفاوت فلنج لپ جوینت و فلنج اسلیپون
| ویژگی | فلنج لپ جوینت | فلنج اسلیپون |
|---|---|---|
| نیاز به کف رینگ | دارد | ندارد |
| قابلیت چرخش | دارد | ندارد |
| نصب آسان | بسیار زیاد | متوسط |
| هزینه نگهداری | کمتر | بیشتر |
| صنایع غذایی | عالی | خوب |
تفاوت فلنج لپ جوینت و فلنج گلودار
| ویژگی | لپ جوینت | گلودار |
|---|---|---|
| فشار بالا | متوسط | عالی |
| تعمیرات | آسان | سختتر |
| صنایع غذایی | عالی | مناسب |
| هزینه نصب | کمتر | بیشتر |
فلنج لپ جوینت استیل 304 یا 316؟
فلنج لپ جوینت استیل 304
مناسب برای:
- صنایع غذایی
- صنایع لبنی
- آب آشامیدنی
- خطوط عمومی
فلنج لپ جوینت استیل 316
مناسب برای:
- صنایع دارویی
- صنایع شیمیایی
- محیطهای اسیدی
- محیطهای خورنده
مقایسه استیل 304 و 316
| ویژگی | 304 | 316 |
|---|---|---|
| مقاومت خوردگی | خوب | عالی |
| مقاومت شیمیایی | خوب | بسیار عالی |
| قیمت | کمتر | بیشتر |
| صنایع دارویی | خوب | عالی |

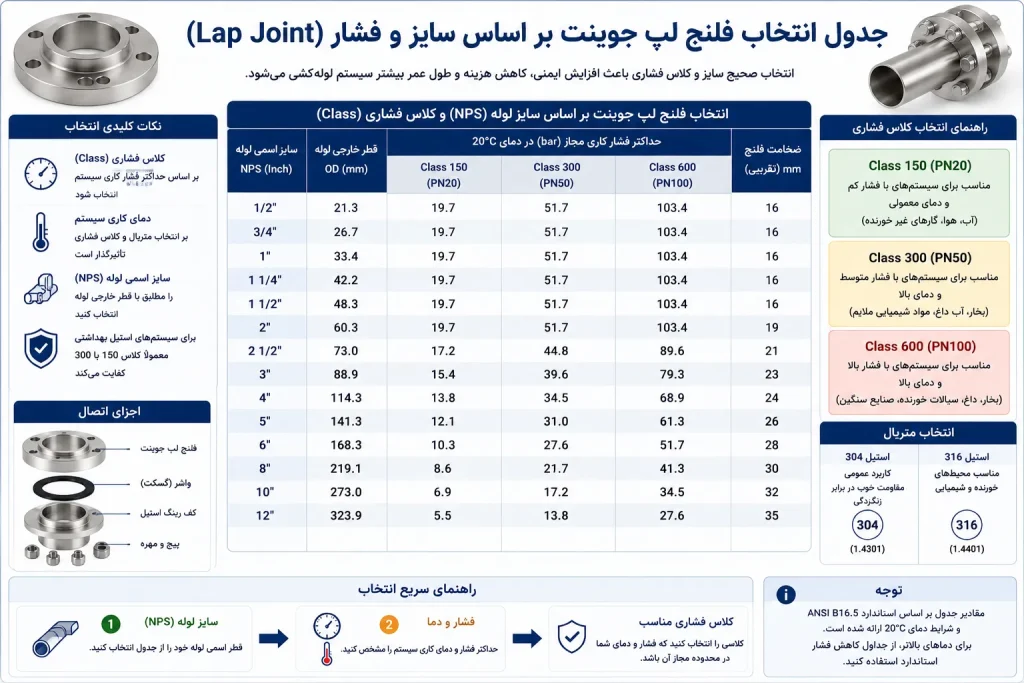

ابعاد فلنج لپ جوینت استیل
استانداردهای فلنج لپ جوینت
مهمترین استانداردها:
- ANSI B16.5
- DIN
- ASTM
- JIS

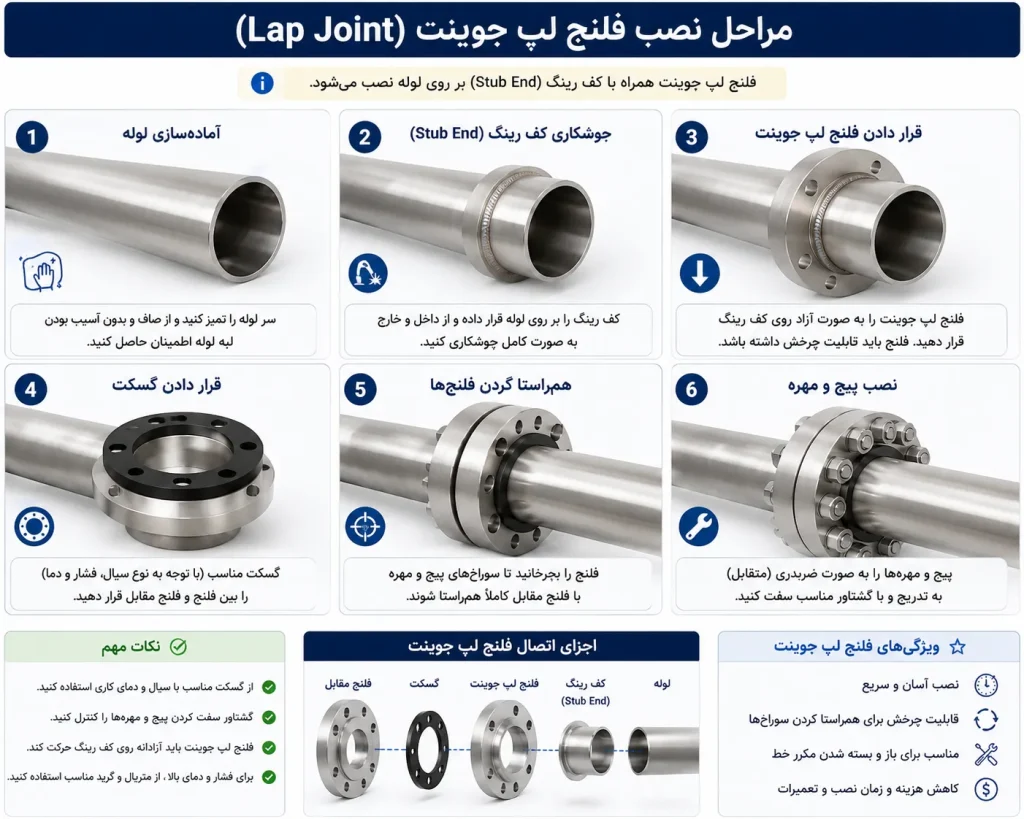

ارتباط فلنج لپ جوینت و کف رینگ استیل
فلنج لپ جوینت بدون کف رینگ قابل استفاده نیست.
به همین دلیل در تمام پروژهها این دو قطعه در کنار یکدیگر استفاده میشوند.
یکی از مهمترین صفحات لینک داخلی این خوشه است.
راهنمای خرید فلنج لپ جوینت استیل
قبل از خرید موارد زیر را مشخص کنید:
سایز
از ½ اینچ تا سایزهای صنعتی
متریال
304 یا 316
کلاس فشاری
- 150
- 300
- 600
استاندارد
DIN یا ANSI
نوع سیال
- مواد غذایی
- آب
- بخار
- مواد شیمیایی
قیمت فلنج لپ جوینت استیل
قیمت فلنج لپ جوینت به عوامل زیر بستگی دارد:
- سایز فلنج
- متریال 304 یا 316
- کلاس فشاری
- استاندارد ساخت
- برند تولیدکننده
- نوسانات بازار استیل
برای دریافت قیمت دقیق بهتر است مشخصات فنی مورد نیاز خود را اعلام نمایید.
سایر انواع فلنج استیل
برای انتخاب مناسبتر میتوانید صفحات زیر را نیز بررسی کنید:
سوالات متداول
فلنج لپ جوینت استیل چیست؟
نوعی فلنج است که همراه کف رینگ استیل استفاده شده و قابلیت چرخش روی لوله دارد.
فلنج لپ جوینت در چه صنایعی کاربرد دارد؟
صنایع غذایی، دارویی، شیمیایی، لبنی و خطوط فرآیندی.
آیا فلنج لپ جوینت بدون کف رینگ قابل استفاده است؟
خیر، این فلنج برای عملکرد صحیح نیازمند کف رینگ است.
فلنج لپ جوینت بهتر است یا اسلیپون؟
برای خطوطی که نیاز به باز و بسته شدن مکرر دارند معمولاً لپ جوینت گزینه بهتری است.
