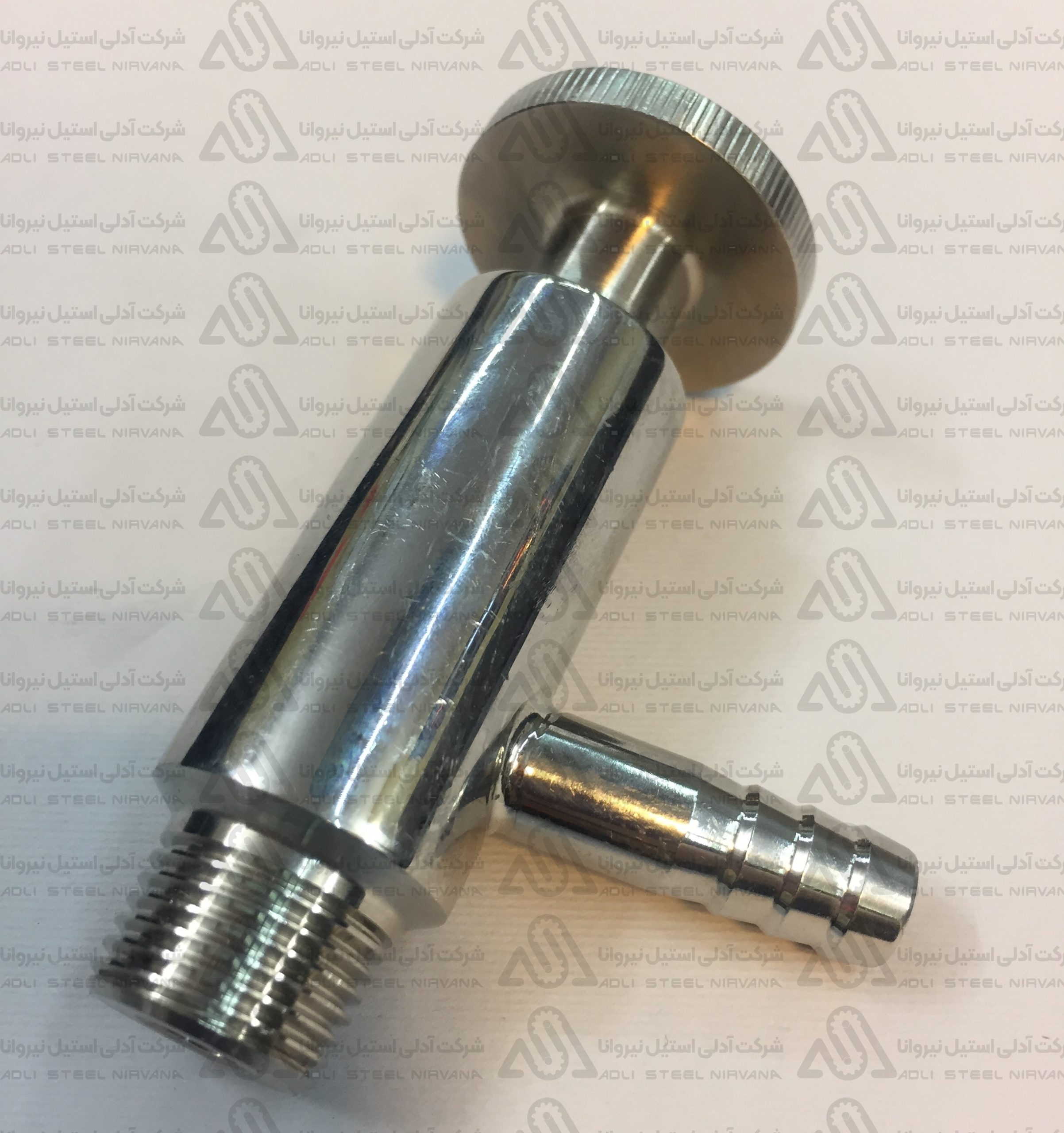

شیر نمونه گیری استیل

محل نصب Sampling Valve

شیر نمونه‌گیری می‌تواند روی:

• بدنه مخزن
• کف Tank
• Process Pipe
• Reactor
• Mixing Vessel
• خطوط Utility

نصب شود.

محل نصب باید امکان برداشت Representative Sample را فراهم کند.

برای مثال نصب در نقطه‌ای که سیال راکد است ممکن است نمونه‌ای متفاوت از جریان اصلی Process ایجاد کند.

بنابراین محل Sampling Point باید در طراحی فرایند مشخص شود.

Dead Leg در شیر نمونه‌گیری

کاهش Hold-up و نواحی راکد در سیستم‌های Hygienic اهمیت دارد.

اما نباید تمام Sampling Valveهای بازار را Zero Dead Leg معرفی کرد.

میزان Dead Leg به:

• طراحی Valve Body
• محل اتصال به Pipe
• طول Branch
• Orientation
• Geometry سیستم

وابسته است.

حتی یک Valve با طراحی مناسب اگر به شکل نامناسب روی یک Branch بلند نصب شود می‌تواند ناحیه راکد ایجاد کند.

پس این موضوع باید در سطح کل Sampling Point بررسی شود، نه فقط خود Valve.

جنس شیر نمونه‌گیری؛ 304 یا 316L؟

استنلس استیل 304 و 316L هر دو در تجهیزات صنعتی استفاده می‌شوند.

در بسیاری از Sampling Valveهای Hygienic و Pharmaceutical، 316L برای قسمت‌های Wetted رایج است.

با این حال انتخاب متریال باید براساس:

• نوع سیال
• Chloride
• مواد Cleaning
• دما
• خوردگی
• Project Specification

انجام شود.

برای مقایسه دقیق‌تر این دو گرید می‌توانید مقاله تفاوت استیل 304 و 316 را مطالعه کنید.

آیا 316L همیشه لازم است؟

خیر.

316L در بسیاری از کاربردهای Hygienic و دارویی رایج است، اما الزام نهایی را باید Specification پروژه تعیین کند.

همچنین صرف استفاده از 316L یک Valve را به تجهیز Pharmaceutical تبدیل نمی‌کند.

Surface Finish، Seal، Geometry، Documentation و روش Cleaning نیز اهمیت دارند.

Surface Finish شیر نمونه‌گیری

در قسمت‌های Product Contact، Roughness سطح می‌تواند روی Cleanability اثر بگذارد.

اما عددی مانند:

Ra < 0.4 µm

یا

Ra < 0.8 µm

را نباید به همه Sampling Valveها تعمیم داد.

مقدار نهایی باید از Datasheet مدل و Requirement پروژه مشخص شود.

اگر Surface Finish برای پروژه مهم است، مقدار Ra و نوع Finish بهتر است مستقیماً در RFQ نوشته شود.

Seal و Membrane

قسمت آب‌بندی باید با شرایط واقعی Process سازگار باشد.

بسته به مدل ممکن است از موادی مانند:

• EPDM
• Silicone
• PTFE
• FKM
• ترکیبات مهندسی دیگر

استفاده شود.

انتخاب باید بر اساس:

Chemical Compatibility + Temperature + Cleaning + Sterilization + Regulatory Requirement

انجام شود.

نمی‌توان یک Seal Material را برای تمام صنایع بهترین گزینه دانست.

CIP در Sampling Valve

بعضی Sampling Valveها برای Cleaning-in-Place طراحی شده‌اند.

اما جمله:

«تمام شیرهای نمونه‌گیری قابلیت CIP دارند»

صحیح نیست.

برای مدل موردنظر باید بررسی شود:

• مسیر Cleaning چگونه است؟
• آیا Seat و Sampling Outlet شسته می‌شوند؟
• آیا Cleaning Fluid به تمام Product Contact Surfaceها می‌رسد؟
• آیا Valve نیاز به بازشدن در حین CIP دارد؟
• آیا سیستم Double Seat یا Cleaning Port دارد؟

SIP و استریلیزاسیون با بخار

در کاربردهای دارویی و Aseptic ممکن است Sampling Point نیاز به Steam Sterilization داشته باشد.

این ویژگی نیز کاملاً مدل‌محور است.

Seal، Valve Body، Actuator و سایر اجزا باید Temperature و Cycle موردنظر را تحمل کنند.

بنابراین نمی‌توان فقط به دلیل استیل 316L بودن Valve گفت تجهیز قابل SIP یا Autoclave است.

تفاوت Sterile Sampling و Hygienic Sampling

در Hygienic Sampling هدف کاهش خطر آلودگی و ایجاد Sample مناسب برای QC است.

در Sterile Sampling باید Sample بدون ورود Microorganism از محیط برداشت شود.

برای این کاربرد ممکن است از طراحی‌هایی مانند:

• Aseptic valve
• Steamable valve
• Membrane system
• Hypodermic needle sampling

استفاده شود.

بنابراین اگر هدف شما Microbiological Sampling است، بهتر است این Requirement در RFQ صریحاً نوشته شود.

فشار کاری Sampling Valve

یک Pressure Rating ثابت برای تمام شیرهای نمونه‌گیری وجود ندارد.

محدوده فشار به:

• Valve Design
• Connection
• Size
• Temperature
• Seal
• Actuator
• Manufacturer

وابسته است.

به همین دلیل عبارت‌هایی مثل:

تمام Sampling Valveها PN16 تا PN40 هستند

قابل تعمیم نیست.

فشار مجاز باید از Datasheet همان مدل استخراج شود.

دمای کاری

Temperature Limit نیز مدل‌محور است.

محدودیت واقعی ممکن است توسط:

• Seal
• Membrane
• Actuator
• Sterilization Cycle

تعیین شود.

بنابراین نباید عدد ثابت 150 یا 200 درجه سانتی‌گراد را برای تمام محصولات اعلام کرد.

Sampling Valve در صنایع دارویی

در Pharmaceutical و Biotech، Sampling ممکن است برای مواردی مانند:

• PW
• WFI
• محصول فرایندی
• Intermediate
• محلول‌های تولید
• Media

انجام شود.

اما Requirement هر Sampling Point متفاوت است.

برای نقاط حساس باید Design، Cleaning، Sterilization و Documentation مطابق Qualification Strategy پروژه بررسی شوند.

کاربرد در صنایع غذایی و نوشیدنی

در خطوط غذایی و Beverage از Sampling Valve برای کنترل مواردی مانند:

• ترکیب محصول
• کیفیت فرایند
• میکروبیولوژی
• Brix
• pH
• سایر پارامترهای QC

استفاده می‌شود.

هدف اصلی آن برداشت Sample بدون نیاز به بازکردن غیرکنترل‌شده سیستم است.

کاربرد در مخازن

روی Tank، محل نصب Sampling Valve بسیار مهم است.

ارتفاع Sampling Point و شرایط Mixing می‌تواند روی Representative بودن نمونه اثر بگذارد.

اگر محصول ته‌نشین می‌شود یا Concentration در نقاط مختلف Tank یکسان نیست، محل Sampling باید توسط Process Designer تعیین شود.

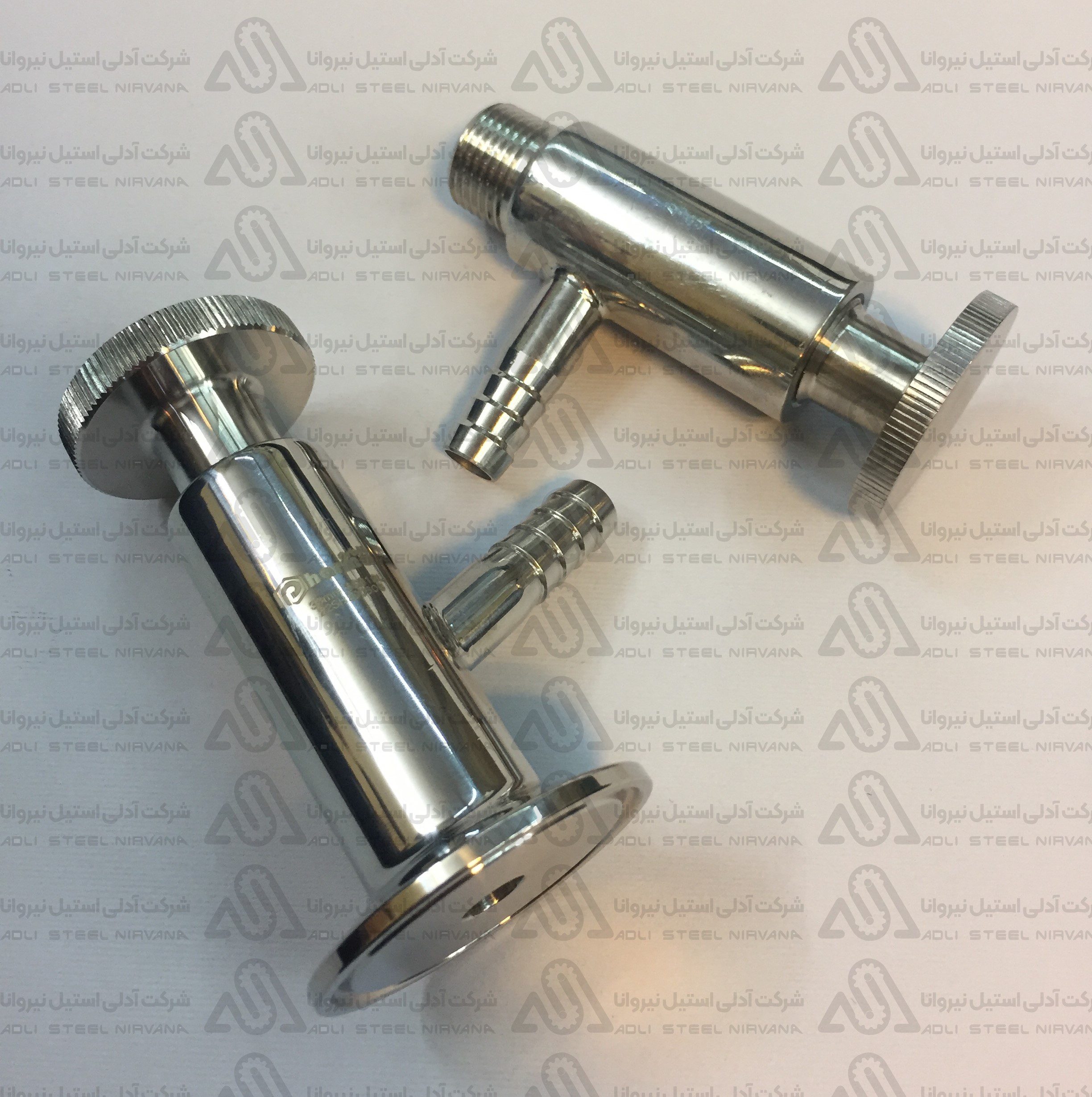

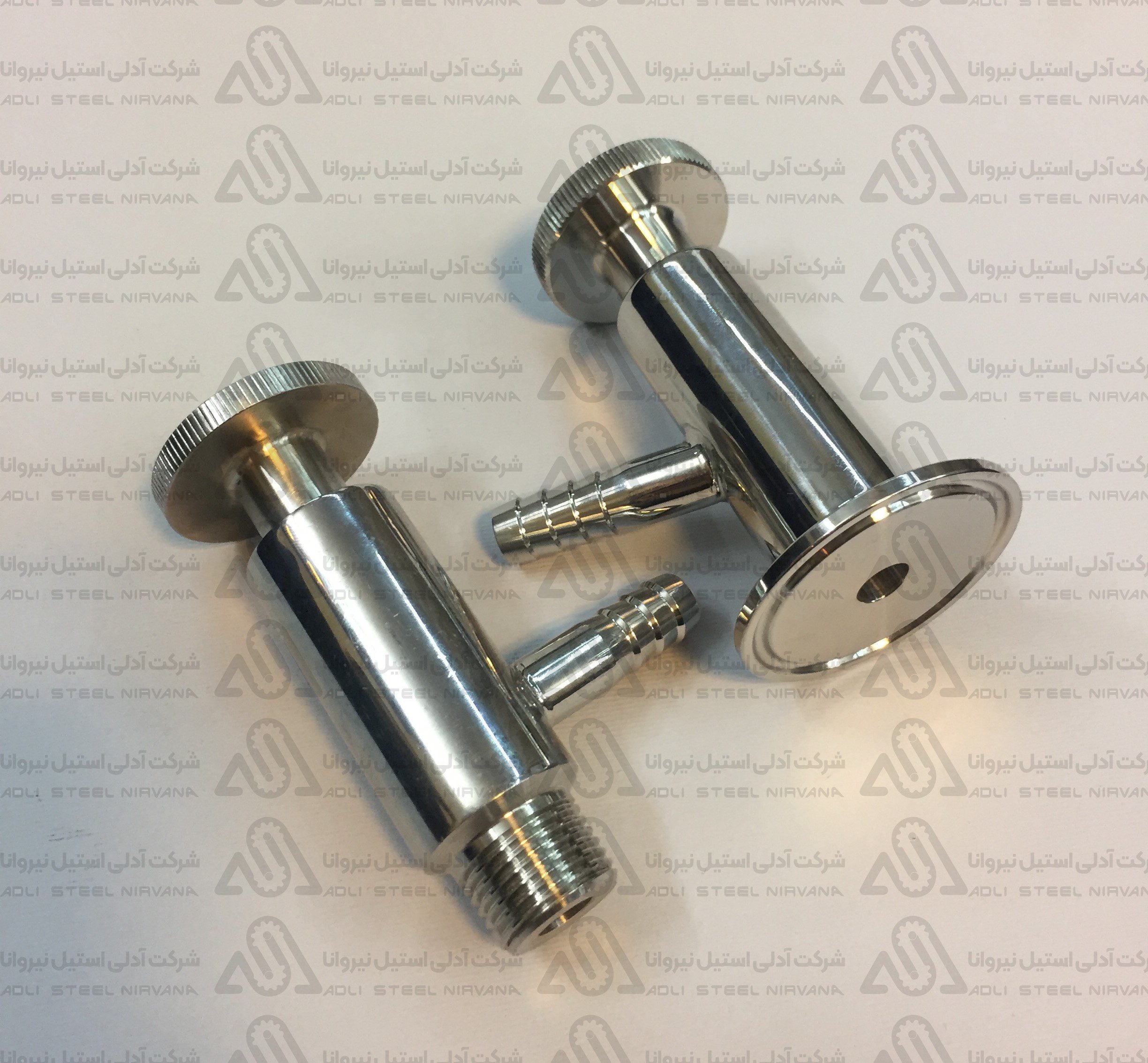

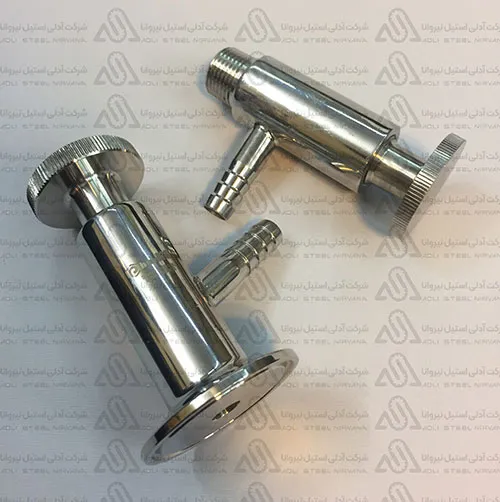

شیر نمونه‌گیری کلمپی یا جوشی؟

هیچ‌کدام همیشه بهتر نیست.

Clamp امکان جداسازی ساده‌تر را فراهم می‌کند.

Weld یک Connection دائمی ایجاد می‌کند و در بسیاری از سیستم‌های High-Purity ترجیح داده می‌شود.

انتخاب باید بر اساس Maintenance Philosophy، Cleaning Strategy و Piping Specification انجام شود.

قیمت شیر نمونه‌گیری استیل به چه عواملی بستگی دارد؟

قیمت می‌تواند بر اساس موارد زیر تغییر کند:

• متریال
• برند
• نوع Valve
• Manual یا Pneumatic
• Connection
• Surface Finish
• Seal Material
• Aseptic/Hygienic Design
• Documentation
• Pressure/Temperature Rating

بنابراین اعلام یک درصد ثابت برای اختلاف قیمت 304 و 316L یا یک قیمت عمومی برای تمام Sampling Valveها دقیق نیست.

برای استعلام بهتر است مشخصات واقعی Process ارائه شود.

اشتباهات رایج در خرید Sampling Valve

یکی از اشتباهات رایج انتخاب Valve فقط با عبارت:

«شیر نمونه‌گیری 316L»

است.

این عبارت درباره نوع Sampling، Connection، Seal، فشار، دما یا Sterility چیزی مشخص نمی‌کند.

اشتباه دیگر، فرض این است که هر Sampling Valve استیل به‌صورت خودکار برای CIP، SIP یا نمونه‌گیری استریل مناسب است.

همچنین عبارت‌هایی مانند FDA Approved Valve باید با دقت بررسی شوند؛ Compliance هر Component و Requirement پروژه باید از Documentation مربوط تأیید شود.

خرید شیر نمونه‌گیری استیل

برای انتخاب Sampling Valve مناسب ابتدا مشخص کنید:

چه سیالی را نمونه‌گیری می‌کنید، هدف Sample چیست، شیر کجا نصب می‌شود و چه Cleaning/Sterilization Requirementی دارید.

سپس:

Material → Connection → Seal → Pressure/Temperature → Operation → Hygienic/Aseptic Requirement → Documentation

بررسی شود.

به این ترتیب مدل انتخاب‌شده با شرایط واقعی خط هماهنگ خواهد بود و تصمیم صرفاً بر اساس عنوان «شیر نمونه‌گیری استیل» گرفته نمی‌شود.
