شیر دیافراگمی استیل

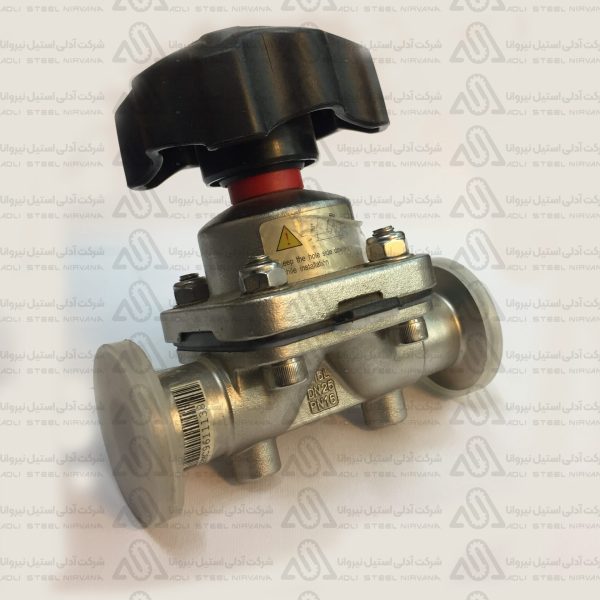

شیر دیافراگمی استیل چیست و چگونه کار می‌کند؟

شیر دیافراگمی استیل نوعی شیر کنترلی دوسویه است که برای قطع و وصل جریان سیال از دیافراگم یا پرده الاستیک استفاده می‌کند. بدنه این شیر معمولاً از استیل ضدزنگ ۳۰۴ یا ۳۱۶ ساخته می‌شود که مقاومت بالایی در برابر خوردگی، اسیدها و دماهای بالا دارد. عملکرد شیر بدین صورت است که دیافراگم انعطاف‌پذیر در داخل بدنه با نیروی اعمال‌شده (دستی یا پنوماتیک) بالا و پایین می‌رود و مسیر جریان را باز یا بسته می‌کند. در حالت بسته، دیافراگم کامل مسیر را مسدود کرده و مانع نشتی می‌شود؛ در حالت باز، سیال از زیر دیافراگم عبور می‌کند.

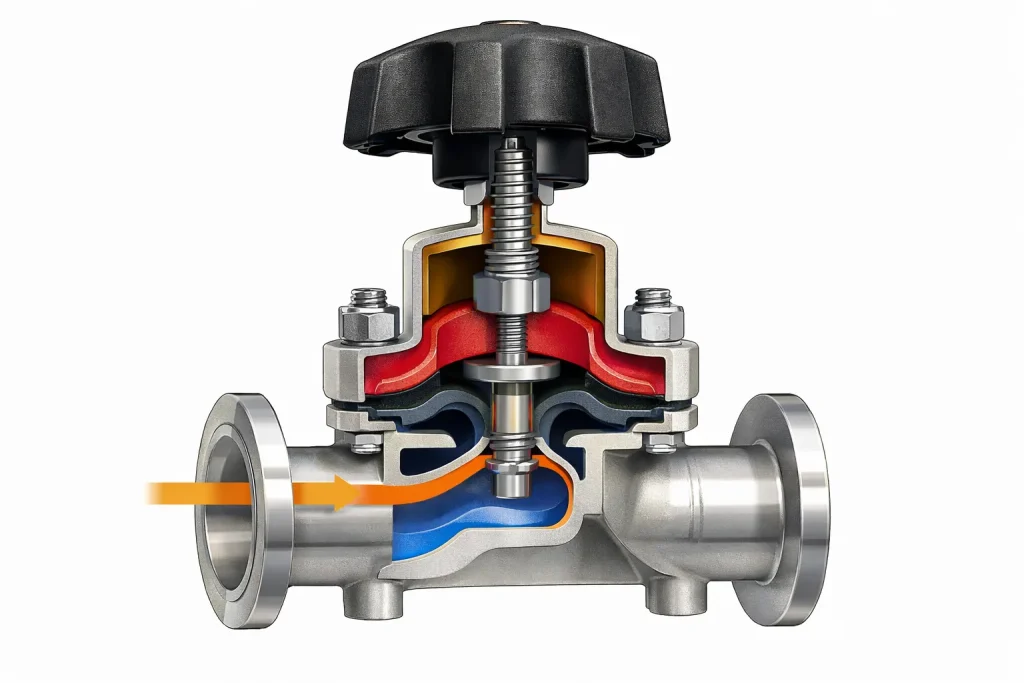

بدنه شیر دیافراگمی معمولاً شامل دو نیمه (فلنج یا رزوه) است که دیافراگم بین آن‌ها قرار می‌گیرد. دیافراگم می‌تواند از جنس PTFE (تفلون)، EPDM یا PTFE+EPDM دوبل باشد که بسته به نوع سیال و شرایط دما و فشار انتخاب می‌شود. در شیرهای استیل، اغلب از گسکت PTFE برای مقاومت در دماهای بالاتر استفاده می‌شود. بر اثر نیروی محرک (دستی یا بادی)، ستون توپی دیافراگم را حرکت داده و شیر باز یا بسته می‌شود. مکانیزم کارکرد این شیر به گونه‌ای است که جریان سیال مستقیماً از زیر دیافراگم عبور می‌کند و بدلیل سازوکار واشر دوگانه دیافراگم-بدنه، نشتی بسیار اندک یا صفر است.

عملگر شیر دیافراگمی می‌تواند دستی (اهرم یا گیربکسی) یا پنوماتیک باشد. این شیر به طور معمول دو راهه (On/Off) و نرمال بسته (Normal Closed) طراحی می‌شود، به این معنی که در حالت عادی دیافراگم مسیر را می‌بندد و با اعمال نیرو مسیر باز می‌شود. انتخاب نوع عملگر و محرک بستگی به کاربرد و اتوماسیون خط دارد. در ویدیوی زیر، نحوه باز و بسته شدن شیر و مقایسه نوع دستی و پنوماتیک آن نشان داده شده است:

کاربرد شیر دیافراگمی استیل در صنایع مختلف

• صنایع غذایی و لبنی: در خطوط تولید مواد غذایی حساس مانند لبنیات، نوشیدنی‌ها و محصولات بسته‌بندی‌شده، برای کنترل جریان سیال و جلوگیری از آلودگی به‌کار می‌رود. طراحی بدون نشتی و قابلیت شستشوی CIP (شستشو درجا) این شیرها را گزینه‌ای ایده‌آل برای رعایت استانداردهای بهداشتی می‌کند.
• صنایع دارویی و بیوتکنولوژی: در داروسازی و آزمایشگاه‌ها، شیرهای دیافراگمی استیل برای انتقال سیالات استریل و حساس استفاده می‌شوند. دیافراگم و بدنه استیل اجازه می‌دهد مسیر سیال کاملاً از فضای بیرونی جدا باشد و خطر آلوده شدن حداقلی باشد. این شیرها می‌توانند در فرآیندهای استریل مکرر و واکنش‌های حساس کاربرد داشته باشند.
• صنایع شیمیایی و پتروشیمی: در سیستم‌هایی که سیال خورنده یا خطرناک است، شیرهای دیافراگمی استیل به دلیل مقاومت مکانیکی و شیمیایی بالا به کار می‌روند. امکان استفاده از دیافراگم‌های مخصوص برای اسیدها و بازها باعث می‌شود در کنترل دقیق جریان خورنده‌ها نیز قابل اطمینان باشند.
• خطوط CIP و آب‌و‌فاضلاب: شیرهای دیافراگمی به‌خاطر قابلیت شستشوی آسان و عدم تجمع آلودگی، در خط‌های شستشوی CIP کارخانجات و سیستم‌های تصفیه آب و فاضلاب کاربرد دارند. ساختار بدون درز و پلیمری دیافراگم، تمیزکاری سریع و کامل را ممکن می‌سازد.

تفاوت شیر دیافراگمی استیل ۳۰۴ و ۳۱۶

در جدول فوق مقایسه‌ای ساده بین دو گرید متداول استیل استفاده‌شده در شیر دیافراگمی آمده است. استیل ۳۱۶ به دلیل داشتن مولیبدن، در برابر مواد خورنده و اسیدها پایداری بسیار بیشتری نسبت به ۳۰۴ دارد، اما از نظر هزینه تولید گران‌تر است.

تفاوت شیر دیافراگمی و شیر پروانه‌ای

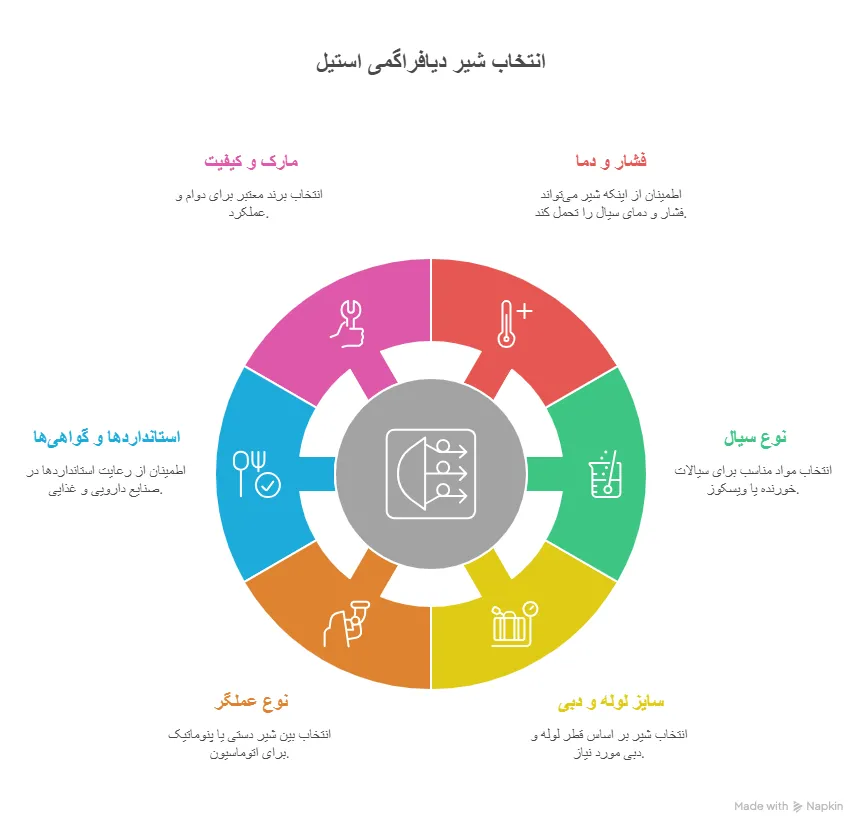

راهنمای انتخاب شیر دیافراگمی استیل مناسب

برای انتخاب شیر دیافراگمی مناسب، موارد زیر را مد نظر قرار دهید:

• فشار کاری و دمای سیال: محدوده فشار مجاز شیر (مثلاً PN10, PN16) و دمای عملیاتی را با شرایط واقعی تطبیق دهید. بهتر است شیر حداقل ۱٫۵ برابر فشار کار پروژه را تحمل کند.
• نوع سیال: ماهیت سیال (خورندگی، ویسکوزیته، گاز یا مایع) در انتخاب جنس دیافراگم و متریال بدنه نقش دارد. برای سیالات خورنده یا شیمیایی شیر با دیافراگم PTFE و بدنه ۳۱۶L توصیه می‌شود. برای مایعات کم خورنده می‌توان از جنس ۳۰۴ استفاده کرد.
• سایز لوله و دبی: بر اساس قطر خط لوله و دبی مورد نیاز شیر را انتخاب کنید. شیرهای دیافراگمی معمولاً در دبی‌های پایین تا متوسط عملکرد بهتری دارند. توجه کنید که افت فشار شیر دیافراگمی بیشتر از شیر پروانه‌ای است؛ اگر به افت فشار حساسید، ممکن است شیر پروانه‌ای گزینه بهتری باشد.
• نوع عملگر: با توجه به نیاز اتوماسیون انتخاب کنید که شیر دستی باشد یا پنوماتیک. در خطوط بزرگ با کنترل مرکزی معمولاً شیر پنوماتیک نصب می‌شود، اما در کاربردهای ساده‌تر شیر دستی کافی است.
• استانداردها و گواهی‌ها: در صنایع دارویی و غذایی اطمینان حاصل کنید شیر دارای تاییدیه‌های بهداشتی (مانند FDA یا 3A) باشد و سطوح داخلی پولیش شده باشند.
• مارک و کیفیت ساخت: برند معتبر می‌تواند ضامن دوام و عملکرد شیر باشد. گارانتی و پشتیبانی پس از فروش را نیز بررسی کنید.

قیمت شیر دیافراگمی استیل

قیمت شیر دیافراگمی استیل به عوامل متعددی بستگی دارد: سایز شیر، متریال بدنه (۳۰۴ یا ۳۱۶)، جنس دیافراگم، نوع عملگر (دستی، پنوماتیک، الکتریکی) و نوسانات بازار ارز. به طور کلی:

• سایز شیر: هرچه قطر شیر بیشتر شود، وزن و مقدار استیل به کار رفته بیشتر و هزینه افزایش می‌یابد.
• گرید استیل: شیرهای ۳۱۶L به دلیل قیمت بالاتر استیل و فرایند ساخت سخت‌تر گران‌تر از معادل ۳۰۴L هستند.
• نوع عملگر: شیر پنوماتیک یا الکتریکی به مراتب گران‌تر از شیر دستی است، زیرا شامل اکچویتور و سیستم کنترل است.
• نوسانات ارز: قیمت استیل و قطعات وارداتی (مانند اکچویتور) تحت تأثیر نرخ دلار تغییر می‌کند

برای استعلام قیمت روز و دقیق ابعاد و نیاز خود را مشخص کرده و دکمه زیر را کلیک نمایید.

استعلام قیمت شیر دیافراگمی استیل

سوالات متداول

 مزایای اصلی شیر دیافراگمی استیل چیست؟
مقاومت بالا در برابر خوردگی و مواد شیمیایی، عمر طولانی و قابلیت تمیزکاری آسان. این شیرها نشتی کم دارند و برای کاربردهای حساس بسیار مناسب هستند.

 چرا برای صنایع بهداشتی از دیافراگم PTFE استفاده می‌شود؟
 PTFE توان تحمل دماهای بالا (تا ~۲۶۰°C) و استریلیزاسیون مکرر را دارد و آب‌گریز است. در شیرهای استیل، واشر دوبل PTFE+EPDM اغلب برای افزایش طول عمر و بهبود آب‌بندی استفاده می‌شود.

 شیر دیافراگمی چه تفاوتی با شیر پروانه‌ای دارد؟
 شیر دیافراگمی برای کنترل دقیق جریان و کاربردهای بهداشتی طراحی شده و نشتی بسیار کمی دارد، ولی در فشار بالا محدودیت دارد. در مقابل، شیر پروانه‌ای برای جریان‌های حجیم و فشارهای بالاتر مناسب‌تر است اما ممکن است نشتی نسبی داشته باشد.

 چگونه شیر دیافراگمی را تمیز و ضدعفونی کنیم؟
 طراحی بدون درز و مواد قابل استریل شیر دیافراگمی این امکان را می‌دهد که با مواد ضدعفونی‌کننده ملایم یا CIP شستشو داده شود. پس از شستشو، سطح داخلی کاملاً خشک شود تا از خوردگی جلوگیری شود.

 شیر دیافراگمی برای چه کاربردهایی توصیه می‌شود؟
 برای کنترل جریان در خطوط بهداشتی صنایع غذایی، لبنی، دارویی، بیوتکنولوژی و پتروشیمی که نیاز به کنترل دقیق و عدم آلودگی دارند. همچنین در خطوط CIP و سیستم‌های آب و فاضلاب صنعتی کاربرد دارد.
