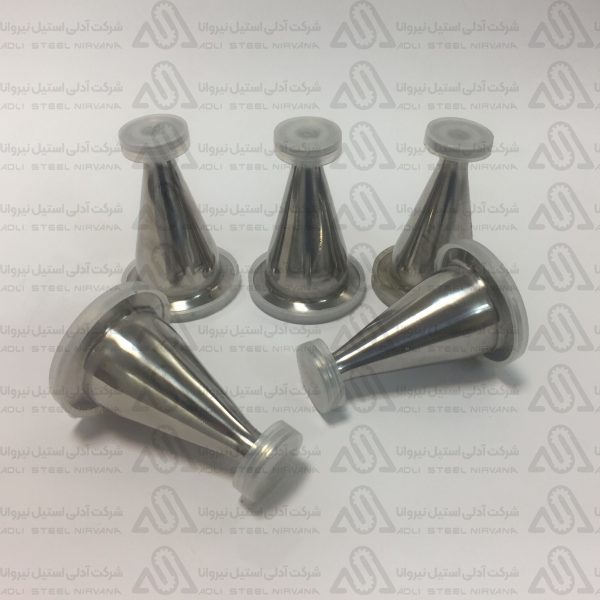

تبدیل کلمپی استیل یا Stainless Steel Clamp Reducer یکی از اتصالات مورد استفاده برای تغییر سایز در خطوط دارای اتصال کلمپی است. این قطعه زمانی کاربرد دارد که قطر یا سایز دو بخش خط یکسان نباشد و لازم باشد بدون تغییر خانواده اتصال، یک خط کلمپی بزرگ‌تر به سایز کوچک‌تر یا بالعکس متصل شود.
در دو طرف تبدیل، اتصال کلمپی قرار میگیرد و مجموعه با استفاده از گسکت و کلمپ مناسب آب‌بندی می‌شود.
برای انتخاب صحیح این محصول باید سایز هر دو طرف، ابعاد اتصال کلمپی، گرید استیل، نوع گسکت و شرایط کاری خط مشخص شوند.
تبدیل کلمپی استیل چیست؟
تبدیل کلمپی یک اتصال رابط بین دو سایز متفاوت از یک خط کلمپی است.
برای مثال اگر خروجی یک تجهیز با سایز خط اصلی متفاوت باشد، می‌توان با انتخاب Reducer مناسب این دو بخش را به یکدیگر متصل کرد.
در این حالت تبدیل سه وظیفه اصلی دارد:
- ایجاد اتصال بین دو سایز متفاوت
- حفظ ساختار کلمپی خط
- ایجاد مسیر انتقال مناسب میان دو قطر
به همین دلیل این محصول با یک اتصال کلمپی هم‌سایز تفاوت دارد.
اگر دو طرف خط دقیقاً یک سایز باشند، اصولاً وظیفه «تبدیل سایز» وجود ندارد و باید اتصال مناسب دیگری انتخاب شود.
تبدیل کلمپی در چه خطوطی استفاده می‌شود؟
این اتصال می‌تواند در خطوطی استفاده شود که از خانواده Clamp Fittings بهره می‌برند؛ از جمله برخی تجهیزات و خطوط:
- صنایع غذایی
- صنایع نوشیدنی
- صنایع دارویی
- خطوط فرآیندی
- مخازن
- پمپ‌ها
- تجهیزات انتقال سیال
اما مناسب بودن محصول برای یک فرآیند خاص باید براساس مشخصات واقعی متریال، کیفیت سطح، گسکت و الزامات همان پروژه بررسی شود.
برای مشاهده سایر اعضای این خانواده می‌توانید به بخش اتصالات کلمپی استیل مراجعه کنید.
تفاوت تبدیل کلمپی و اتصال معمولی
اتصال معمولی ممکن است فقط دو قطعه هم‌سایز را به یکدیگر متصل کند.
اما Reducer وظیفه دارد قطر مسیر را تغییر دهد.
بنابراین مهم‌ترین اطلاعات هنگام سفارش تبدیل کلمپی عبارت‌اند از:
سایز سمت اول × سایز سمت دوم
اعلام تنها یک سایز برای این محصول کافی نیست.
دو سایز تبدیل باید مشخص شوند
برای استعلام صحیح باید هر دو طرف اتصال مشخص باشند.
مثلاً سفارش نباید فقط با عبارت:
«تبدیل کلمپی ۲ اینچ»
انجام شود.
این عبارت مشخص نمی‌کند طرف دیگر اتصال چه سایزی است.
روش مناسب‌تر این است که سایز بزرگ و کوچک هر دو اعلام شوند.
آیا سایز اسمی برای انتخاب کافی است؟
خیر.
در اتصالات کلمپی باید علاوه بر Nominal Size، ابعاد واقعی بخش اتصال نیز با تجهیز مقابل مطابقت داشته باشد.
در برخی خانواده‌های Clamp ممکن است نام سایز مشابه باشد، اما ابعاد Ferrule یا استاندارد اتصال متفاوت باشد.
بنابراین در سفارش صنعتی بهتر است یکی از موارد زیر در دسترس باشد:
- مشخصات فنی تجهیز مقابل
- قطر واقعی اتصال
- استاندارد مورد استفاده
- نمونه یا تصویر اتصال موجود
اجزای اتصال کلمپی
یک اتصال کلمپی معمولاً از چند بخش تشکیل می‌شود:
- دو سطح اتصال
- گسکت
- کلمپ نگهدارنده
تبدیل یکی از قطعات همین مجموعه است و به‌تنهایی آب‌بندی کامل سیستم را ایجاد نمی‌کند.
گسکت بین دو سطح قرار میگیرد و Clamp مجموعه را در موقعیت مناسب نگه می‌دارد.
اهمیت انتخاب گسکت
نوع گسکت باید با شرایط واقعی فرآیند سازگار باشد.
مواردی که در انتخاب گسکت اهمیت دارند شامل:
- نوع سیال
- دما
- مواد شوینده
- شرایط فرآیندی
- الزامات بهداشتی
هستند.
برای آشنایی بیشتر می‌توانید راهنمای گسکت استیل و اتصالات بهداشتی را بررسی کنید.
تفاوت تبدیل کلمپی و تبدیل دنده‌ای
این دو اتصال ممکن است وظیفه مشابهی در تغییر سایز داشته باشند، اما روش اتصال آنها متفاوت است.
تبدیل کلمپی در خطوط Clamp استفاده می‌شود.
تبدیل دنده‌ای در خطوط دارای Thread کاربرد دارد.
بنابراین انتخاب فقط براساس سایز کافی نیست؛ باید نوع اتصال کل سیستم نیز مشخص باشد.
تفاوت تبدیل کلمپی و مغزی تبدیلی
مغزی تبدیلی استیل محصولی مربوط به خانواده رزوه‌ای است.
در مقابل، محصول این صفحه برای خطوط کلمپی طراحی شده است.
اگر تجهیزات شما Clamp هستند، استفاده از مغزی رزوه‌ای بدون Adapter مناسب ساختار اتصال را تغییر خواهد داد.
تبدیل هم‌مرکز و غیرهم‌مرکز
در صنعت، Reducerها میتوانند با هندسه‌های مختلف طراحی شوند.
دو اصطلاح رایج عبارت‌اند از:
Concentric Reducer: مرکز دو سمت تقریباً در یک محور قرار دارد.
Eccentric Reducer: مرکز دو سمت نسبت به یکدیگر Offset دارد.
اما موجود بودن هر یک از این مدل‌ها در آدلی استیل باید براساس محصول واقعی تأیید شود.
هنگام استعلام، اگر نوع Concentric یا Eccentric برای طراحی پروژه اهمیت دارد، حتماً آن را اعلام کنید.
کدام نوع تبدیل برای خط مناسب است؟
پاسخ به آرایش پایپینگ و فرآیند بستگی دارد.
در برخی خطوط هدف فقط تغییر ساده قطر است.
در برخی سیستم‌های افقی، نحوه تغییر مقطع و جلوگیری از ایجاد نقاط نامطلوب برای تجمع هوا یا مایع می‌تواند اهمیت داشته باشد.
بنابراین در پروژه‌های حساس نوع هندسه Reducer باید توسط طراح سیستم مشخص شود.
افت فشار در تبدیل
هر تغییر قطر می‌تواند بر سرعت و فشار جریان اثر بگذارد.
شدت این اثر به عواملی مانند:
- نسبت دو قطر
- دبی
- سرعت سیال
- هندسه تبدیل
- طول بخش انتقال
وابسته است.
بنابراین انتخاب Reducer نباید فقط براساس امکان اتصال مکانیکی انجام شود.
در سیستم‌هایی که افت فشار یا سرعت جریان مهم است، محاسبات فرآیندی نیز باید بررسی شوند.
تبدیل ناگهانی یا تغییر نرم قطر
هندسه یک Reducer می‌تواند بر رفتار جریان اثر بگذارد.
تغییر تدریجی قطر معمولاً رفتار متفاوتی نسبت به تغییر ناگهانی سطح مقطع ایجاد می‌کند.
نوع دقیق هندسه محصول باید از نمونه واقعی یا نقشه آن بررسی شود و در صورت حساس بودن فرآیند، ابعاد اتصال در طراحی لحاظ شوند.
استیل 304 یا 316؟
اتصالات کلمپی میتوانند با گریدهای مختلف Stainless Steel ساخته شوند.
اما نباید بدون بررسی محصول فرض کنیم تمام تبدیل‌های موجود الزاماً 304 یا 316 هستند.
انتخاب گرید باید براساس مواردی مانند:
- نوع سیال
- شرایط خوردگی
- دما
- محیط نصب
- مواد شوینده
- الزامات پروژه
انجام شود.
گرید موردنیاز هنگام استعلام باید صریحاً اعلام شود.
آیا استیل 316 همیشه بهتر است؟
لزوم استفاده از یک گرید خاص به فرآیند بستگی دارد.
صرف بالاتر بودن مقاومت خوردگی یک گرید در برخی محیط‌ها به معنی ضرورت استفاده از آن در تمام پروژه‌ها نیست.
انتخاب باید بر پایه Compatibility متریال با سیال و الزامات فنی پروژه انجام شود.
کیفیت سطح داخلی
در خطوط غذایی و دارویی کیفیت سطح داخلی اهمیت زیادی دارد.
اما مقدار دقیق Roughness یا Ra باید از مشخصات مدل واقعی محصول استخراج شود.
بدون سند فنی نباید عدد ثابتی برای تمام تبدیل‌های کلمپی آدلی استیل اعلام شود.
اگر پروژه الزام مشخصی برای Surface Finish دارد، این Requirement باید در زمان سفارش ارائه شود.
آیا تبدیل کلمپی برای CIP مناسب است؟
قابل استفاده بودن یک اتصال در سیستم CIP فقط به کلمپی بودن آن وابسته نیست.
مواردی مانند:
- طراحی داخلی
- هندسه مسیر
- گسکت
- متریال
- Finish
- روش نصب
نیز اهمیت دارند.
بنابراین اگر فرآیند دارای CIP یا SIP است، الزامات آن باید هنگام انتخاب محصول مشخص شوند.
مزیت اتصال کلمپی چیست؟
یکی از مزایای اصلی خانواده Clamp، امکان باز و بسته کردن نسبتاً سریع اتصال است.
این ویژگی در سیستم‌هایی که نیاز به:
- بازرسی
- تعمیر
- نظافت
- تعویض قطعات
دارند مفید است.
با این حال کیفیت عملکرد نهایی به انتخاب درست Clamp، گسکت و ابعاد اتصال بستگی دارد.
تبدیل کلمپی و سه‌راهی
تبدیل برای تغییر سایز خط استفاده می‌شود.
اما سه‌راهی کلمپی استیل برای ایجاد انشعاب مورد استفاده قرار میگیرد.
این دو قطعه عملکرد متفاوتی دارند و نمی‌توانند جایگزین یکدیگر شوند.
تبدیل کلمپی و زانو
زانو کلمپی استیل برای تغییر جهت مسیر استفاده می‌شود.
تبدیل برای تغییر قطر مسیر است.
در یک سیستم ممکن است هم‌زمان به زانو و Reducer نیاز باشد.
تبدیل کلمپی و سرشلنگی
سرشلنگی کلمپی استیل برای ایجاد ارتباط میان اتصال Clamp و شلنگ استفاده می‌شود.
تبدیل کلمپی در مقابل، دو بخش کلمپی با سایز متفاوت را به هم متصل می‌کند.
بنابراین پیش از سفارش باید مشخص شود هدف تغییر سایز است یا اتصال به شلنگ.
نصب تبدیل کلمپی
در هنگام مونتاژ بهتر است موارد زیر بررسی شوند:
- سایز هر دو طرف صحیح باشد.
- سطح اتصال تمیز باشد.
- گسکت متناسب انتخاب شود.
- گسکت بدون پیچ‌خوردگی در محل قرار گیرد.
- سطوح اتصال به‌درستی هم‌راستا شوند.
- Clamp به شکل صحیح بسته شود.
- بعد از راه‌اندازی اتصال از نظر نشتی بررسی شود.
اعمال نیروی مکانیکی برای جبران Alignment نامناسب پایپینگ توصیه نمی‌شود.
علت نشتی اتصال کلمپی
نشتی می‌تواند دلایل مختلفی داشته باشد:
- گسکت نامتناسب
- آسیب گسکت
- آلودگی سطح
- Alignment نامناسب
- ابعاد ناسازگار دو اتصال
- نصب نادرست Clamp
- فشار یا دمای خارج از محدوده طراحی
بنابراین در صورت نشتی، تعویض Clamp بدون بررسی سایر اجزا لزوماً مشکل را حل نمی‌کند.
فشار کاری تبدیل کلمپی
فشار قابل تحمل مجموعه فقط به بدنه Reducer وابسته نیست.
موارد زیر نیز نقش دارند:
- ابعاد اتصال
- نوع Clamp
- گسکت
- متریال
- دمای فرآیند
به همین دلیل یک عدد Pressure Rating عمومی برای تمام مدل‌های این صفحه اعلام نمی‌شود.
قیمت تبدیل کلمپی استیل
قیمت این محصول به مشخصات واقعی آن وابسته است.
عوامل مؤثر عبارت‌اند از:
- سایز سمت بزرگ
- سایز سمت کوچک
- گرید استیل
- نوع و هندسه تبدیل
- ضخامت و ابعاد
- Finish موردنیاز
- تعداد سفارش
بنابراین برای استعلام دقیق باید مشخصات هر دو سمت ارائه شوند.
اطلاعات لازم برای استعلام قیمت
برای انتخاب و قیمت‌گذاری دقیق بهتر است این اطلاعات ارسال شوند:
- سایز سمت اول
- سایز سمت دوم
- ابعاد یا استاندارد اتصال Clamp
- گرید استیل موردنیاز
- نوع سیال
- فشار کاری
- دمای کاری
- نوع Concentric یا Eccentric در صورت الزام
- تعداد
در صورت تعویض قطعه موجود، ارسال عکس و اندازه‌های اتصال نیز می‌تواند از خطای انتخاب جلوگیری کند.
سوالات متداول تبدیل کلمپی استیل
تبدیل کلمپی چه کاربردی دارد؟
برای اتصال دو بخش کلمپی با سایزهای متفاوت و تغییر قطر خط استفاده می‌شود.
آیا هر دو سمت تبدیل باید مشخص شوند؟
بله. برای سفارش دقیق باید سایز هر دو طرف اعلام شود.
آیا تبدیل کلمپی همان تبدیل دنده‌ای است؟
خیر. روش اتصال آنها متفاوت است؛ این محصول متعلق به خانواده Clamp است.
آیا تبدیل کلمپی 304 و 316 موجود است؟
این خانواده می‌تواند با گریدهای مختلف ساخته شود، اما گرید محصول موجود باید هنگام سفارش تأیید شود.
Concentric و Eccentric چه تفاوتی دارند؟
در مدل Concentric مرکز دو طرف در یک محور قرار دارد؛ در Eccentric محور دو طرف نسبت به یکدیگر Offset دارد. موجود بودن مدل موردنظر باید تأیید شود.
آیا گسکت همراه تبدیل است؟
محتویات دقیق سفارش و اینکه گسکت یا Clamp همراه محصول ارائه می‌شود باید هنگام خرید مشخص شود.
خرید تبدیل کلمپی استیل از آدلی استیل نیروانا
برای خرید تبدیل کلمپی استیل ابتدا سایز هر دو طرف، گرید متریال، نوع اتصال و شرایط کاری خط را مشخص کنید.
اگر پروژه دارای الزامات خاصی مانند نوع هندسه Reducer، Surface Finish، CIP/SIP یا گرید مشخص متریال است، این موارد را نیز هنگام استعلام اعلام کنید.
برای استعلام قیمت و موجودی، مشخصات فنی و تعداد موردنیاز را برای واحد فروش آدلی استیل نیروانا ارسال کنید.
برای مشاهده سایر اجزای همین سیستم می‌توانید بخش اتصالات کلمپی استیل، سه‌راهی کلمپی استیل، زانو کلمپی استیل و سرشلنگی کلمپی استیل را بررسی کنید.
