زانوی کلمپی استیل

مشخصات کوتاه محصول
مشخصهتوضیحات
نام محصولزانو کلمپی استیل
نام انگلیسیStainless Steel Clamp Elbow
خانوادهاتصالات کلمپی استیل
عملکردتغییر جهت مسیر سیال
نوع اتصالClamp
متریالاستنلس استیل؛ مطابق مدل سفارش
معرفی کامل محصول

توضیحات زانوی کلمپی استیل

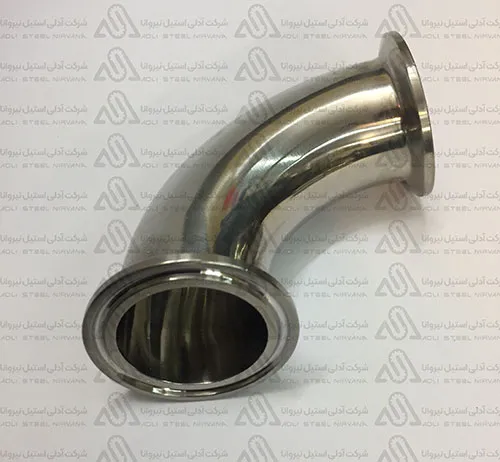

زانو کلمپی استیل یا Stainless Steel Clamp Elbow یکی از اتصالات مورد استفاده برای تغییر جهت مسیر در خطوط دارای اتصال کلمپی است. این قطعه زمانی استفاده می‌شود که لازم باشد مسیر لوله‌کشی بدون تغییر خانواده اتصال، در یک زاویه مشخص تغییر جهت دهد.

دو سر زانو در سیستم کلمپی با استفاده از مجموعه سطح اتصال، گسکت و کلمپ به اجزای مجاور متصل می‌شوند. این ساختار باعث می‌شود در مقایسه با برخی اتصالات دائمی، باز کردن خط برای بازرسی، نظافت یا تعویض قطعه ساده‌تر باشد.

برای انتخاب صحیح زانو کلمپی باید سایز، زاویه موردنیاز، ابعاد اتصال Clamp، گرید استیل، نوع گسکت و شرایط فرآیندی مشخص شوند.

زانو کلمپی استیل چیست؟

زانو یا Elbow برای تغییر مسیر خط استفاده می‌شود.

در سیستم کلمپی، به‌جای اتصال رزوه‌ای یا جوشی دائمی، انتهای زانو به اجزای Clamp مجهز است و با قطعات سازگار خط مونتاژ می‌شود.

کارکرد اصلی این اتصال تغییر جهت است؛ در نتیجه نباید با سه‌راهی، تبدیل یا زانو U اشتباه گرفته شود.

برای مشاهده کل خانواده می‌توانید بخش اتصالات کلمپی استیل را بررسی کنید.

زاویه زانو کلمپی

زانوها در سیستم‌های پایپینگ می‌توانند با زاویه‌های مختلف ساخته شوند.

اما برای محصول موجود در این صفحه، زاویه مشخصی از منابع فعلی آدلی قابل تأیید نیست.

بنابراین هنگام استعلام بهتر است زاویه موردنیاز صریحاً اعلام شود.

برای مثال اگر نقشه پروژه زاویه مشخصی دارد، همان زاویه باید با محصول قابل تأمین تطبیق داده شود.

چرا زاویه اهمیت دارد؟

زاویه زانو مستقیماً روی مسیر پایپینگ اثر دارد.

انتخاب اشتباه می‌تواند باعث:

  • عدم تطابق خط با Layout
  • ایجاد تنش روی لوله
  • نیاز به قطعات اضافه
  • تغییر نامطلوب مسیر سیال

شود.

به همین دلیل زاویه باید قبل از خرید از روی نقشه یا خط موجود بررسی شود.

سایز اتصال کلمپی

در اتصالات Clamp فقط نام سایز اسمی همیشه برای انتخاب کافی نیست.

بهتر است موارد زیر نیز بررسی شوند:

  • قطر واقعی لوله
  • ابعاد Ferrule
  • مشخصات اتصال مقابل
  • استاندارد ابعادی خط

اگر زانو برای جایگزینی قطعه موجود خریداری می‌شود، اندازه‌گیری اتصال قبلی یا ارسال تصویر می‌تواند از اشتباه جلوگیری کند.

ساختار اتصال Clamp

برای ایجاد یک اتصال کلمپی کامل معمولاً چند جزء در کنار یکدیگر قرار می‌گیرند:

  • سطح یا Ferrule اتصال
  • گسکت
  • Clamp

زانو یکی از اجزای این مجموعه است.

بنابراین خرید خود Elbow به‌تنهایی به معنی کامل بودن تمام اجزای اتصال نیست و محتویات سفارش باید هنگام خرید مشخص شوند.

اهمیت گسکت

گسکت در آب‌بندی اتصال نقش مهمی دارد.

نوع آن باید با شرایط واقعی خط سازگار باشد؛ از جمله:

  • سیال
  • دما
  • مواد شوینده
  • شرایط فرآیندی

گسکت نامناسب می‌تواند باعث نشتی یا کاهش عمر اتصال شود.

برای مطالعه بیشتر می‌توانید مقاله گسکت در اتصالات استیل را بررسی کنید.

تفاوت زانو کلمپی و زانو جوشی

زانو جوشی با Welding به سیستم متصل می‌شود.

زانو کلمپی با اتصال Clamp مونتاژ می‌شود.

در نتیجه تفاوت اصلی در روش اتصال و نحوه سرویس خط است.

اتصال جوشی معمولاً ماهیت دائمی‌تری دارد، در حالی که Clamp برای باز و بسته شدن دوره‌ای مناسب‌تر است.

نوع مناسب باید براساس طراحی پروژه انتخاب شود.

تفاوت زانو کلمپی و زانو دنده‌ای

در زانو دنده‌ای، اتصال با Thread انجام می‌شود.

در زانو کلمپی، اتصال از خانواده Clamp است.

بنابراین اگر خط موجود دنده‌ای باشد، زانو Clamp بدون رابط مناسب مستقیماً جایگزین زانو رزوه‌ای نمی‌شود.

همچنین مسائل مربوط به BSP و NPT در زانو کلمپی کاربرد اصلی ندارند، چون این صفحه مربوط به اتصال رزوه‌ای نیست.

تفاوت زانو کلمپی و زانو U

در سایت آدلی استیل زانو یو محصول جداگانه‌ای است.

زانو U کلمپی استیل برای هندسه متفاوتی از مسیر طراحی شده و نباید با Elbow معمولی این صفحه یکی در نظر گرفته شود.

اگر هدف فقط یک تغییر جهت معمولی در خط است، محصول این صفحه باید بررسی شود.

اگر مسیر نیاز به برگشت U شکل دارد، زانو U محصول مرتبط‌تری است.

تفاوت زانو و سه‌راهی کلمپی

سه‌راهی کلمپی استیل برای ایجاد یک Branch یا انشعاب استفاده می‌شود.

اما زانو فقط مسیر اصلی را تغییر جهت می‌دهد.

پس:

Elbow = تغییر جهت

Tee = ایجاد انشعاب

تفاوت زانو و تبدیل کلمپی

تبدیل کلمپی استیل برای تغییر سایز مسیر استفاده می‌شود.

زانو برای تغییر جهت است.

در بعضی Layoutها ممکن است هم‌زمان به هر دو قطعه نیاز باشد، اما عملکرد آنها متفاوت است.

تفاوت زانو و سرشلنگی کلمپی

سرشلنگی کلمپی استیل برای اتصال سیستم Clamp به شلنگ استفاده می‌شود.

اما زانو برای تغییر جهت مسیر لوله یا اتصال فرآیندی به کار می‌رود.

کاربرد زانو کلمپی استیل

این اتصال می‌تواند در خطوطی استفاده شود که ساختار پایپینگ آنها بر پایه Clamp Fittings است، از جمله برخی خطوط:

  • صنایع غذایی
  • صنایع نوشیدنی
  • صنایع دارویی
  • خطوط فرآیندی
  • تجهیزات مخزن
  • سیستم‌های انتقال سیال

با این حال مناسب بودن مدل برای کاربرد خاص باید از نظر متریال، Finish، ابعاد و شرایط کاری تأیید شود.

استفاده در خطوط غذایی و دارویی

اتصالات کلمپی در بسیاری از سیستم‌های فرآیندی حساس استفاده می‌شوند، اما صرف کلمپی بودن محصول برای تأیید ویژگی‌های بهداشتی خاص کافی نیست.

برای پروژه‌های غذایی یا دارویی باید مواردی مثل:

  • گرید متریال
  • Surface Finish
  • طراحی داخلی
  • گسکت
  • مدارک فنی

بررسی شوند.

استیل 304 یا 316؟

اتصالات کلمپی ممکن است با گریدهای مختلف Stainless Steel ساخته شوند.

اما برای این SKU از اطلاعات فعلی نمی‌توان گرید خاصی را قطعی اعلام کرد.

انتخاب متریال باید با توجه به:

  • نوع سیال
  • خورندگی
  • دما
  • محیط نصب
  • مواد Cleaning

انجام شود.

گرید موردنیاز بهتر است در RFQ ذکر شود.

کیفیت سطح داخلی

در خطوط حساس، کیفیت سطح داخلی می‌تواند روی Cleaning و تجمع مواد اثرگذار باشد.

اما مقدار دقیق Roughness یا Ra محصول باید از Datasheet یا مشخصات سازنده تأیید شود.

نباید یک عدد عمومی را برای همه مدل‌های این صفحه در نظر گرفت.

آیا زانو کلمپی برای CIP مناسب است؟

امکان استفاده در سیستم‌های CIP به کل مشخصات اتصال وابسته است.

فقط Clamp Connection کافی نیست.

باید مواردی مانند:

  • طراحی داخلی
  • Finish
  • گسکت
  • متریال
  • نحوه نصب

بررسی شوند.

اگر CIP یا SIP الزام پروژه است، بهتر است در زمان استعلام اعلام شود.

شعاع زانو

یکی دیگر از پارامترهایی که می‌تواند در طراحی اهمیت داشته باشد Radius یا شعاع خم است.

شعاع می‌تواند روی:

  • فضای نصب
  • رفتار جریان
  • افت فشار
  • نحوه جانمایی

اثر داشته باشد.

شعاع دقیق محصول فعلی باید از ابعاد واقعی مدل بررسی شود.

افت فشار در زانو

هر تغییر جهت در مسیر می‌تواند مقداری افت فشار ایجاد کند.

میزان آن به عوامل متعددی وابسته است:

  • زاویه
  • شعاع زانو
  • سایز
  • سرعت سیال
  • خواص سیال

در سیستم‌هایی که Pressure Drop حساس است، محاسبات پایپینگ باید براساس هندسه واقعی اتصال انجام شوند.

سرعت سیال

سرعت بالا در یک تغییر مسیر می‌تواند شرایط جریان را تغییر دهد.

در پروژه‌های فرآیندی، سایز زانو نباید فقط براساس امکان اتصال انتخاب شود و طراحی هیدرولیکی کل سیستم باید در نظر گرفته شود.

نصب زانو کلمپی

در زمان نصب بهتر است موارد زیر کنترل شوند:

  1. سایز دو سمت با خط مطابقت داشته باشد.
  2. سطوح اتصال تمیز باشند.
  3. گسکت صحیح استفاده شود.
  4. گسکت بدون پیچ‌خوردگی نصب شود.
  5. دو Ferrule هم‌محور باشند.
  6. Clamp به‌درستی بسته شود.
  7. وزن لوله به اتصال تحمیل نشود.
  8. پس از راه‌اندازی نشتی بررسی شود.

اهمیت Alignment

یکی از خطاهای رایج این است که از Clamp برای کشیدن دو بخش نامیزان خط به سمت یکدیگر استفاده شود.

این کار می‌تواند تنش مکانیکی روی اتصال ایجاد کند.

لوله‌ها باید قبل از بستن Clamp در موقعیت مناسب قرار داشته باشند.

علت نشتی زانو کلمپی

نشتی می‌تواند دلایل مختلفی داشته باشد:

  • گسکت آسیب‌دیده
  • گسکت نامتناسب
  • آلودگی سطح اتصال
  • Alignment نامناسب
  • آسیب Ferrule
  • Clamp نامناسب
  • شرایط کاری خارج از محدوده

بنابراین در صورت نشتی فقط خود زانو نباید بررسی شود؛ کل مجموعه اتصال باید کنترل شود.

فشار کاری

Pressure Rating زانو به عوامل مختلفی وابسته است:

  • سایز
  • ضخامت
  • متریال
  • طراحی اتصال
  • Clamp
  • گسکت
  • دمای فرآیند

به همین دلیل برای تمام مدل‌های این صفحه یک فشار ثابت اعلام نمی‌کنیم.

دمای کاری

دمای مجاز نیز به اجزای مختلف مجموعه وابسته است.

حتی اگر بدنه استیل توان تحمل دمای مشخصی را داشته باشد، گسکت می‌تواند محدودیت متفاوتی داشته باشد.

در نتیجه دمای خط باید هنگام انتخاب اعلام شود.

نگهداری اتصال

در سرویس دوره‌ای بهتر است:

  • سطح زانو
  • Ferrule
  • Clamp
  • گسکت

بررسی شوند.

گسکت‌های آسیب‌دیده یا تغییرشکل‌داده باید براساس دستورالعمل فرآیند تعویض شوند.

قیمت زانو کلمپی استیل

قیمت این محصول می‌تواند تحت تأثیر موارد زیر باشد:

  • سایز
  • زاویه
  • شعاع
  • گرید استیل
  • ضخامت
  • Finish
  • تعداد سفارش

قرار گیرد.

بنابراین برای استعلام دقیق، مشخصات کامل پروژه بهتر از اعلام صرف نام محصول است.

اطلاعات لازم برای استعلام قیمت

برای دریافت پیشنهاد دقیق بهتر است موارد زیر را اعلام کنید:

  1. سایز
  2. زاویه موردنیاز
  3. ابعاد یا استاندارد Clamp
  4. گرید استیل
  5. نوع سیال
  6. فشار
  7. دما
  8. Surface Finish در صورت الزام
  9. تعداد

در پروژه جایگزینی، تصویر و ابعاد زانوی قبلی نیز مفید است.

سوالات متداول زانو کلمپی استیل

زانو کلمپی چه کاربردی دارد؟

برای تغییر جهت مسیر در خطوط دارای اتصال Clamp استفاده می‌شود.

آیا این محصول حتماً ۹۰ درجه است؟

زاویه محصول از اطلاعات فعلی آدلی به‌صورت قطعی مشخص نشده و باید هنگام سفارش تأیید شود.

زانو کلمپی و زانو U یکی هستند؟

خیر. زانو U در سایت آدلی محصول جداگانه‌ای است.

آیا برای اتصال به گسکت نیاز دارد؟

در سیستم‌های Clamp، گسکت یکی از اجزای آب‌بندی مجموعه است و باید متناسب با اتصال انتخاب شود.

آیا محصول 304 یا 316 است؟

گرید مدل موجود باید هنگام سفارش تأیید شود.

آیا برای خطوط غذایی و دارویی مناسب است؟

این خانواده در چنین خطوطی کاربرد دارد، اما مناسب بودن مدل دقیق باید از نظر گرید، Finish، گسکت و الزامات فرآیند تأیید شود.

خرید زانو کلمپی استیل از آدلی استیل نیروانا

برای خرید زانو کلمپی استیل ابتدا سایز، زاویه، ابعاد اتصال، گرید متریال و شرایط کاری خط را مشخص کنید.

اگر پروژه دارای الزام خاصی برای Surface Finish، CIP/SIP یا استاندارد ابعادی اتصال است، این موارد نیز باید در زمان استعلام اعلام شوند.

برای تکمیل خط می‌توانید اتصالات کلمپی استیل، سه‌راهی کلمپی استیل، تبدیل کلمپی استیل، سرشلنگی کلمپی استیل و زانو U کلمپی استیل را بررسی کنید.
