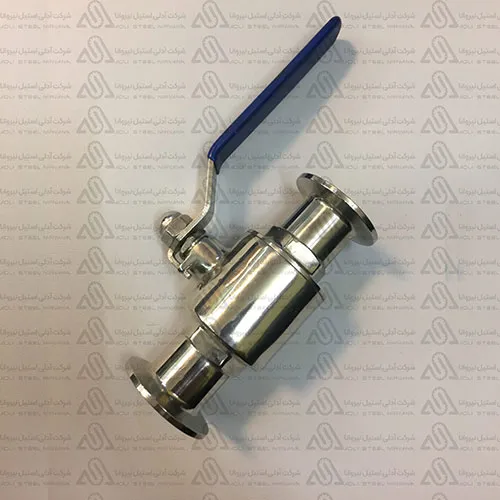

شیر گازی کلمپی استیل یا Stainless Steel Clamp Ball Valve یکی از شیرآلات مورد استفاده برای قطع و وصل سریع جریان در خطوط دارای اتصال کلمپی است. مکانیزم اصلی این شیر از یک Ball سوراخ‌دار تشکیل شده که با چرخش، مسیر جریان را باز یا بسته می‌کند.
تفاوت اصلی این محصول با Ball Valveهای دنده‌ای و فلنجی، نوع اتصال کلمپی آن است. این ویژگی باعث می‌شود شیر در خطوطی که از Clamp Fittings استفاده می‌کنند، بدون تغییر خانواده اتصال در مسیر نصب شود.
برای انتخاب صحیح شیر گازی کلمپی باید علاوه بر سایز، مواردی مانند ابعاد اتصال Clamp، متریال بدنه، جنس Seat، نوع سیال، فشار، دما و ساختار داخلی شیر بررسی شوند.

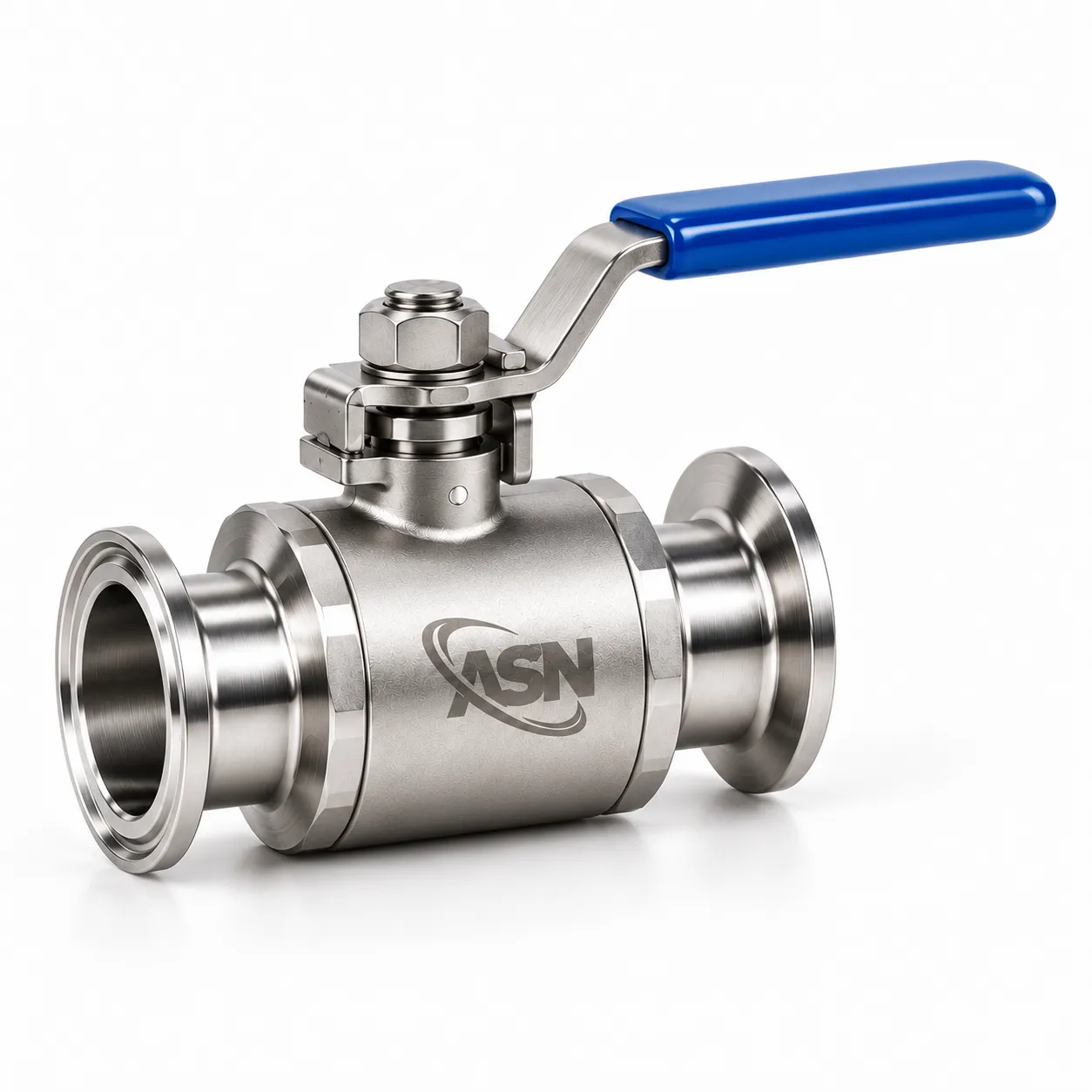

شیر گازی کلمپی چیست؟
Ball Valve یک شیر Quarter Turn است؛ یعنی برای تغییر وضعیت از باز به بسته معمولاً Ball داخل بدنه حدود ۹۰ درجه می‌چرخد.
در وضعیت باز، سوراخ Ball در امتداد مسیر جریان قرار می‌گیرد.
در وضعیت بسته، سطح Ball مقابل مسیر قرار گرفته و جریان متوقف می‌شود.
در مدل کلمپی، اتصال شیر به خط از طریق مجموعه Clamp انجام می‌شود.

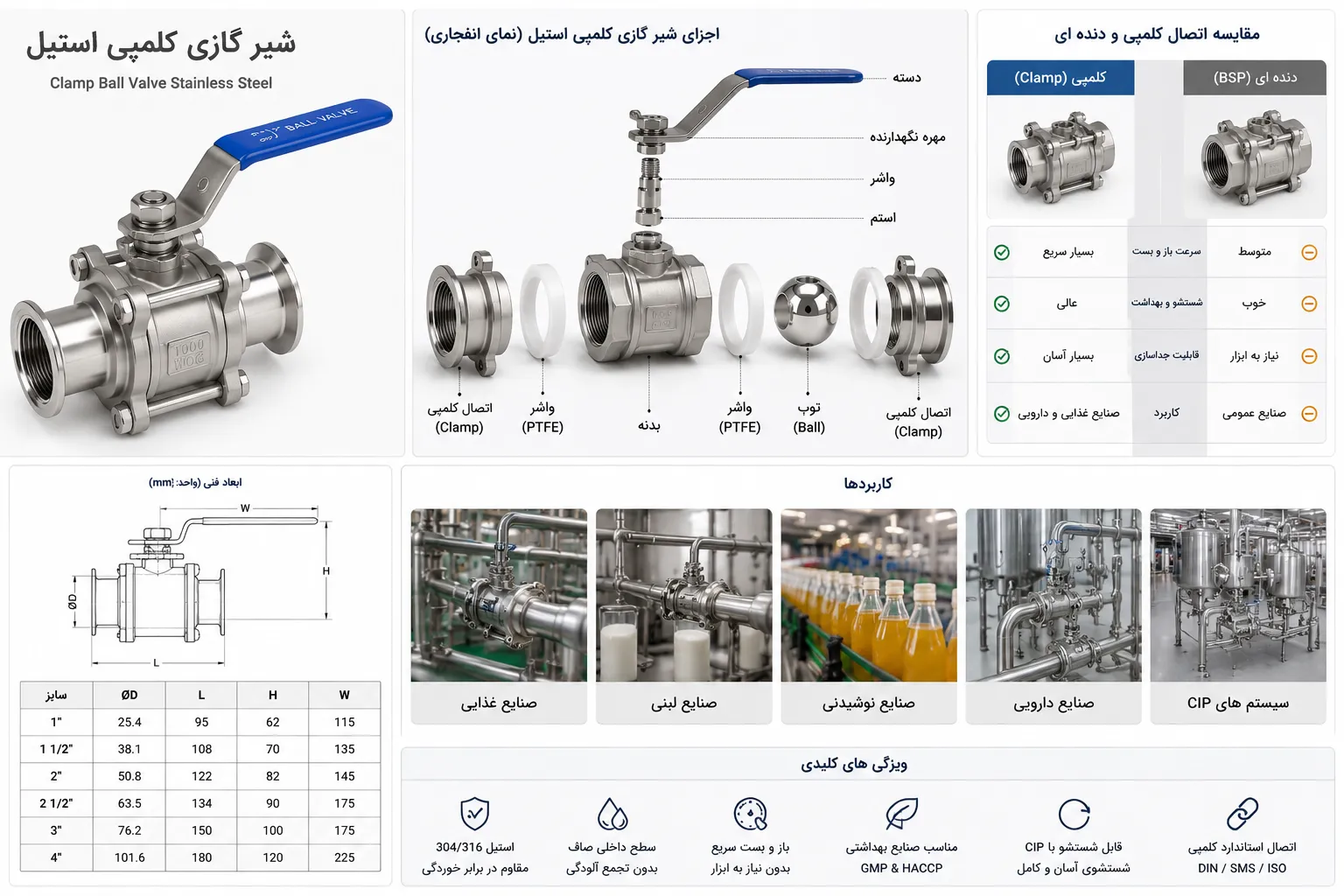

اجزای اصلی Ball Valve
ساختار دقیق هر مدل ممکن است متفاوت باشد، اما اجزای اصلی معمولاً شامل:
- بدنه
- Ball
- Stem
- Seat
- Handle یا Actuator
- Sealهای داخلی
- اتصال‌های دو طرف
هستند.
در انتخاب محصول، فقط جنس بدنه کافی نیست؛ جنس Seat و Seal نیز باید با سیال و شرایط کاری تطبیق داشته باشد.
مزیت اصلی اتصال کلمپی
اتصالات Clamp امکان باز و بسته کردن نسبتاً سریع اتصال را فراهم می‌کنند.
این ویژگی در خطوطی که نیاز به:
- بازرسی
- سرویس
- نظافت
- تعویض قطعه
- دسترسی دوره‌ای
دارند اهمیت پیدا می‌کند.
البته عملکرد صحیح اتصال به تطابق Ferrule، گسکت و Clamp وابسته است.

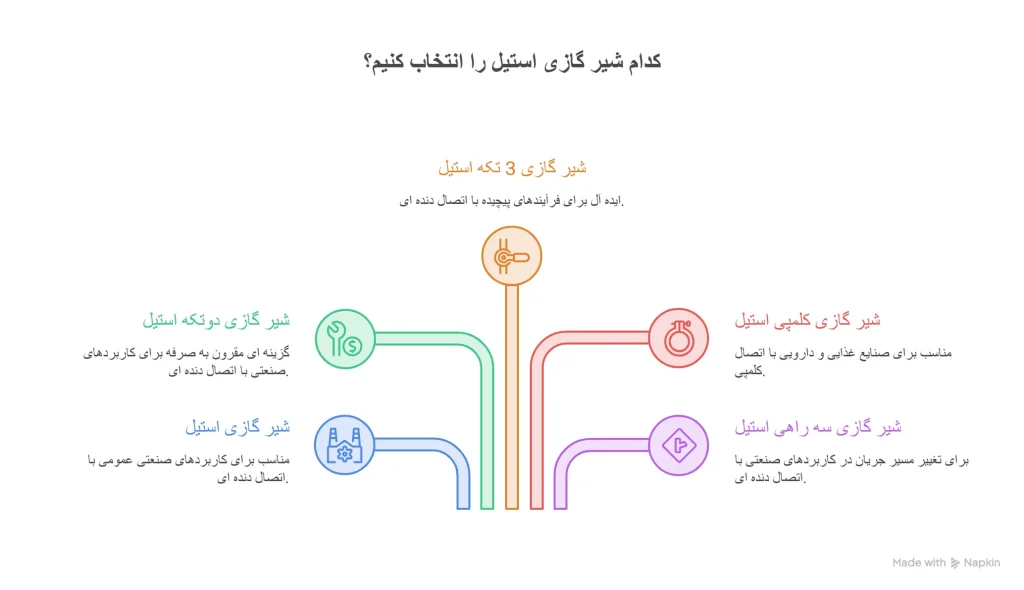

تفاوت شیر گازی کلمپی و شیر گازی دنده‌ای
شیر گازی دنده‌ای استیل با اتصال رزوه‌ای به سیستم متصل می‌شود.
اما در محصول این صفحه، اتصال از نوع Clamp است.
بنابراین این دو صفحه باید نیت‌های جداگانه داشته باشند:
ball-valve-clamp-steel → شیر گازی کلمپی استیل
ball-valve-th-steel → شیر گازی دنده‌ای استیل
اگر سیستم موجود شما Clamp است، استفاده از Ball Valve دنده‌ای بدون Adapter ساختار اتصال را تغییر خواهد داد.
تفاوت شیر گازی کلمپی و شیر گازی فلنجی
شیر توپی فلنجی استیل برای اتصال به خطوط فلنجی استفاده می‌شود.
در مقابل، Clamp Ball Valve برای خطوط کلمپی است.
انتخاب میان این دو به مواردی مانند:
- نوع پایپینگ
- فشار کاری
- سایز
- نیاز به باز و بست
- شرایط نگهداری
وابسته است.
تفاوت Ball Valve و Butterfly Valve کلمپی
شیر پروانه‌ای کلمپی استیل از یک Disc برای کنترل مسیر استفاده می‌کند.
Ball Valve از یک Ball سوراخ‌دار استفاده می‌کند.
این تفاوت باعث می‌شود رفتار هیدرولیکی، ساختار داخلی، فضای موردنیاز و نحوه سرویس دو شیر متفاوت باشد.
هیچ‌کدام به‌طور عمومی «بهتر» نیستند؛ انتخاب باید براساس شرایط خط انجام شود.
تفاوت شیر گازی کلمپی و شیر دیافراگمی
شیر دیافراگمی استیل با حرکت یک Diaphragm مسیر جریان را کنترل می‌کند.
Ball Valve با چرخش Ball کار می‌کند.
برای خطوطی که نوع تماس سیال با اجزای داخلی، Cleaning یا طراحی بهداشتی اهمیت ویژه دارد، باید مزایا و محدودیت‌های هر طراحی جداگانه بررسی شوند.
شیر گازی برای قطع و وصل است یا کنترل دبی؟
Ball Valve اساساً گزینه بسیار مناسبی برای On/Off Service است.
استفاده طولانی‌مدت در وضعیت نیمه‌باز می‌تواند در برخی طراحی‌ها باعث:
- افزایش سرعت موضعی
- فرسایش Seat
- ایجاد افت فشار
- آسیب به Ball
شود.
اگر هدف اصلی Throttling یا تنظیم دقیق دبی است، باید نوع شیر مناسب فرآیند بررسی شود.
Full Port و Reduced Port
Ball Valveها ممکن است با قطر داخلی متفاوت طراحی شوند.
در مدل Full Port، مسیر عبور در حالت باز می‌تواند به قطر خط نزدیک‌تر باشد.
در مدل Reduced Port، قطر عبور کمتر است.
این موضوع بر:
اثر دارد.
اما نوع Bore محصول موجود در این صفحه باید برای هر مدل تأیید شود.
افت فشار در Ball Valve
وقتی شیر کاملاً باز باشد، میزان Pressure Drop به طراحی داخلی، Bore و دبی بستگی دارد.
در سیستم‌هایی که افت فشار اهمیت دارد، بهتر است Cv یا اطلاعات Flow سازنده بررسی شود.
نباید بدون Datasheet فرض کرد تمام Ball Valveهای کلمپی Full Bore هستند.
متریال بدنه
بدنه این خانواده از Stainless Steel ساخته می‌شود، اما گرید دقیق باید در زمان خرید مشخص شود.
گرید مناسب به موارد زیر وابسته است:
- نوع سیال
- محیط خورنده
- دما
- مواد شوینده
- شرایط فرآیند
بنابراین نباید بدون بررسی مدل، 304 یا 316L را به تمام محصولات این صفحه نسبت داد.
جنس Seat اهمیت زیادی دارد
در Ball Valve، Ball روی Seatها آب‌بندی می‌شود.
جنس Seat می‌تواند روی:
- دمای مجاز
- مقاومت شیمیایی
- گشتاور عملکرد
- عمر شیر
اثر داشته باشد.
در بازار متریال‌های مختلفی برای Seat وجود دارند، اما برای محصول آدلی باید جنس واقعی هنگام سفارش تأیید شود.
PTFE چیست؟
PTFE یکی از موادی است که در برخی Ball Valveها برای Seat یا Seal استفاده می‌شود.
اما چون مدل‌های مختلف ممکن است ساختار متفاوتی داشته باشند، نباید PTFE بودن تمام محصولات این URL را قطعی در نظر گرفت.
اگر پروژه الزام مشخصی دارد، جنس Seat باید در RFQ ذکر شود.
شیر گازی کلمپی در صنایع غذایی
Clamp Ball Valve می‌تواند در برخی خطوط صنایع غذایی استفاده شود، مخصوصاً جایی که سیستم پایپینگ از Clamp Fittings تشکیل شده باشد.
اما مناسب بودن برای یک فرآیند غذایی خاص باید براساس:
- متریال
- Surface Finish
- طراحی داخلی
- Seat
- قابلیت Cleaning
بررسی شود.
صرف کلمپی بودن شیر برای اعلام Food Grade بودن کافی نیست.
کاربرد در صنایع دارویی
در صنایع دارویی علاوه بر جنس بدنه، مواردی مانند:
- حجم مرده
- قابلیت Drain
- Finish داخلی
- جنس Seal
- امکان Cleaning
- مدارک متریال
اهمیت دارند.
بنابراین محصول باید با Requirement پروژه مقایسه شود.
آیا این شیر برای CIP مناسب است؟
Clamp Connection به‌تنهایی تضمین‌کننده CIP Compatibility نیست.
برای این موضوع باید ساختار کامل شیر شامل:
- Ball cavity
- Seat
- Seal
- Drainability
- Surface Finish
بررسی شود.
اگر CIP یا SIP الزام پروژه است، باید این موضوع در زمان سفارش مشخص شود.
گسکت اتصال کلمپی
در محل اتصال شیر به خط معمولاً گسکت بین سطوح Clamp قرار می‌گیرد.
گسکت باید از نظر:
- سایز
- متریال
- سیال
- دما
- مواد شوینده
با سیستم سازگار باشد.
برای اطلاعات بیشتر می‌توانید مقاله گسکت در اتصالات استیل را بررسی کنید.
سایز اتصال Clamp
در سفارش این شیر نباید فقط نام سایز اسمی اعلام شود.
بهتر است ابعاد واقعی اتصال یا استاندارد Ferrule نیز کنترل شود؛ زیرا در برخی سیستم‌ها ممکن است نام سایز مشابه باشد اما ابعاد اتصال متفاوت باشد.
در تعویض شیر موجود، اندازه‌گیری اتصال قبلی بسیار مفید است.
نوع عملگر شیر
مدل‌های Ball Valve میتوانند به‌صورت:
دستی
یا
اتوماتیک
طراحی شوند.
صفحه فعلی را نباید بدون بررسی موجودی به یک نوع Actuator مشخص محدود کرد.
اگر سیستم اتوماسیون دارد، باید نوع Actuator و سیگنال کنترلی نیز در زمان سفارش بررسی شوند.
فشار کاری
Pressure Rating محصول به مواردی مانند:
- ساختار بدنه
- سایز
- Seat
- نوع اتصال
- دما
وابسته است.
بنابراین فشار ثابتی برای تمام مدل‌های این صفحه اعلام نمی‌شود.
در پروژه‌های صنعتی Pressure Design و Operating Pressure باید هنگام استعلام ارائه شوند.
دمای کاری
دمای مجاز Ball Valve فقط توسط بدنه استیل تعیین نمی‌شود.
Seat و Sealهای داخلی نیز محدودیت دمایی دارند.
در سرویس‌های گرم یا سرد، جنس اجزای نرم باید با دمای فرآیند سازگار باشد.
سازگاری شیمیایی
استیل و Seat هر دو باید با سیال Compatibility داشته باشند.
برای مواد شیمیایی، حلال‌ها یا سیالات خورنده، فقط بررسی بدنه کافی نیست.
ممکن است بدنه مقاوم باشد اما Seat یا Seal برای همان سیال مناسب نباشد.
نکات نصب شیر گازی کلمپی
هنگام نصب بهتر است:
- سایز دو طرف بررسی شود.
- Ferruleها هم‌راستا باشند.
- گسکت صحیح استفاده شود.
- سطوح اتصال تمیز باشند.
- Clamp به‌درستی بسته شود.
- شیر تحت تنش پایپینگ قرار نگیرد.
- عملکرد Handle بررسی شود.
- بعد از راه‌اندازی تست نشتی انجام شود.
وضعیت دسته شیر
در Ball Valve دستی معمولاً وضعیت Handle می‌تواند نشان‌دهنده وضعیت Ball باشد.
در بسیاری از طراحی‌ها:
دسته موازی مسیر = باز
دسته عمود بر مسیر = بسته
اما برای مدل خاص باید ساختار شیر بررسی شود.
چرا شیر گازی گیر می‌کند؟
افزایش گشتاور یا گیر کردن می‌تواند دلایل مختلفی داشته باشد:
- رسوب
- ذرات جامد
- آسیب Seat
- خوردگی
- استفاده طولانی‌مدت بدون عملکرد
- خرابی Stem یا Seal
در این شرایط اعمال نیروی بیش از حد بدون عیب‌یابی می‌تواند باعث آسیب شود.
نشتی Ball Valve
نشتی می‌تواند از:
رخ دهد.
هر یک علت و روش بررسی متفاوتی دارند.
مثلاً نشتی از Clamp لزوماً به معنی خرابی خود Ball Valve نیست و ممکن است مربوط به گسکت یا Alignment اتصال باشد.
تعمیر و نگهداری
برنامه نگهداری باید براساس:
- تعداد سیکل‌های عملکرد
- نوع سیال
- دما
- شرایط Cleaning
- اهمیت خط
تعریف شود.
در بازرسی بهتر است وضعیت Handle، Stem، Seat، Seal و اتصالات بررسی شود.
قیمت شیر گازی کلمپی استیل
قیمت این شیر تحت تأثیر مشخصات فنی آن است.
عوامل اصلی شامل:
- سایز
- گرید استیل
- نوع Bore
- Seat
- طراحی بدنه
- نوع عملگر
- برند
- تعداد سفارش
هستند.
به همین دلیل برای قیمت دقیق باید مشخصات مدل موردنیاز ارائه شود.
چه اطلاعاتی برای استعلام لازم است؟
برای دریافت پیشنهاد دقیق بهتر است موارد زیر اعلام شوند:
- سایز
- ابعاد یا استاندارد Clamp
- گرید استیل موردنیاز
- جنس Seat در صورت الزام
- نوع سیال
- فشار کاری
- دمای کاری
- Manual یا Actuated
- Full Port یا Reduced Port در صورت الزام
- تعداد
اگر محصول جایگزین شیر موجود است، ارسال عکس، ابعاد و پلاک شیر قبلی انتخاب را دقیق‌تر می‌کند.
سوالات متداول شیر گازی کلمپی
شیر گازی کلمپی چه کاربردی دارد؟
برای قطع و وصل جریان در خطوط دارای اتصال Clamp استفاده می‌شود.
آیا شیر گازی کلمپی همان شیر دنده‌ای است؟
خیر. مکانیزم Ball مشابه است اما نوع اتصال آنها متفاوت است.
آیا Ball Valve برای تنظیم دبی مناسب است؟
کاربرد اصلی آن On/Off است. برای کنترل دقیق دبی باید شرایط فرآیند بررسی شود.
آیا همه مدل‌ها Full Port هستند؟
خیر. نوع Bore باید در مدل واقعی تأیید شود.
آیا جنس Seat همه مدل‌ها PTFE است؟
خیر. متریال Seat باید هنگام سفارش بررسی شود.
آیا شیر برای صنایع غذایی و دارویی مناسب است؟
این خانواده می‌تواند در چنین خطوطی استفاده شود، اما مناسب بودن مدل دقیق باید از نظر متریال، Finish، Seat و الزامات Cleaning تأیید شود.
خرید شیر گازی کلمپی استیل از آدلی استیل نیروانا
برای خرید شیر گازی کلمپی استیل ابتدا سایز، نوع اتصال Clamp، گرید بدنه، Seat، فشار، دما و نوع سیال را مشخص کنید.
در پروژه‌هایی که Full Bore، CIP/SIP، Surface Finish یا Actuator مشخصی موردنیاز است، این موارد نیز باید در استعلام ذکر شوند.
برای مقایسه با مدل‌های دیگر می‌توانید شیر گازی دنده‌ای استیل، شیر توپی فلنجی استیل، شیر پروانه‌ای کلمپی استیل و شیر دیافراگمی استیل را بررسی کنید.
