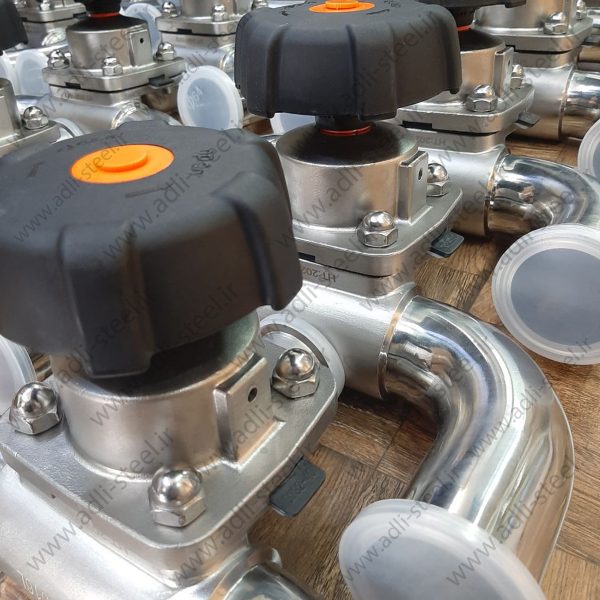

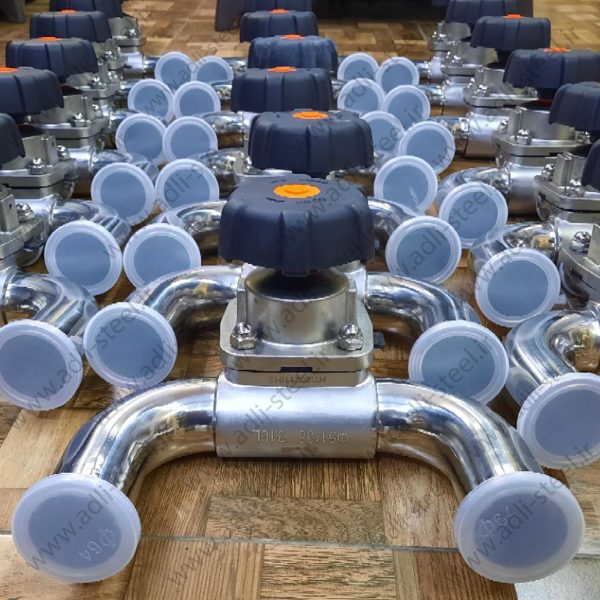

شیر یوزر استیل

شیر یوزر استیل که با عنوان User Point Valve یا شیر یوزر پوینت نیز شناخته می‌شود، یکی از شیرآلات مورد استفاده در نقاط مصرف برخی خطوط فرآیندی و بهداشتی است. این تجهیز در سایت آدلی استیل به‌عنوان محصولی مستقل از شیر دیافراگمی عمومی عرضه می‌شود و باید براساس محل مصرف، نوع اتصال، ساختار شیر و شرایط فرآیند انتخاب شود.

در برخی کاربردها User Point Valve در انتهای Branch یا نقطه برداشت از یک Loop قرار می‌گیرد تا امکان کنترل جریان در نقطه مصرف فراهم شود.

برای خرید شیر یوزر، فقط سایز اهمیت ندارد؛ نوع اتصال، هندسه شیر، متریال بدنه، جنس قطعات آب‌بندی یا دیافراگم، نوع سیال، فشار، دما و الزامات Cleaning نیز باید بررسی شوند.

شیر یوزر چیست؟

اصطلاح User Point معمولاً به تجهیزی اشاره می‌کند که در نقطه مصرف یا برداشت سیال از یک سیستم نصب می‌شود.

در یک خط فرآیندی ممکن است Loop یا خط اصلی در حال گردش باشد و در نقاط مشخص، مصرف‌کننده نیاز به برداشت سیال داشته باشد.

User Point Valve می‌تواند کنترل این نقطه برداشت را انجام دهد.

ساختار دقیق آن باید با طراحی سیستم هماهنگ باشد.

User Point در سیستم پایپینگ چه معنی دارد؟

User Point به نقطه‌ای گفته می‌شود که سیال از سیستم اصلی برای استفاده در فرآیند، تجهیز یا مصرف‌کننده برداشت می‌شود.

بنابراین انتخاب شیر این نقطه می‌تواند روی مواردی مانند:

• نحوه برداشت سیال
• قابلیت Cleaning
• حجم مرده
• دسترسی برای سرویس
• کنترل جریان

اثر بگذارد.

در پروژه‌های حساس، طراحی Branch و شیر باید در کنار یکدیگر بررسی شوند.

تفاوت شیر یوزر و شیر دیافراگمی معمولی

این تفکیک در سایت آدلی استیل اهمیت زیادی دارد.

شیر دیافراگمی استیل صفحه مستقلی دارد.

صفحه فعلی برای User Point Valve است.

هرچند بعضی User Point Valveها ممکن است از مکانیزم دیافراگمی استفاده کنند، «شیر دیافراگمی» یک خانواده وسیع‌تر از Valveها است.

بنابراین:

Diaphragm Valve → خانواده عمومی شیر دیافراگمی

User Point Valve → شیر طراحی‌شده برای نقطه مصرف

این دو عبارت نباید روی یک URL واحد هدف‌گذاری شوند.

شیر یوزر پوینت و شیر دیافراگمی ۱۸۰ درجه

در مطالب آموزشی موجود آدلی، عبارت شیر دیافراگمی ۱۸۰ درجه در کنار User Point Valve استفاده شده است.

با این حال، زاویه و هندسه دقیق باید برای مدل واقعی بررسی شود.

بنابراین هنگام سفارش اگر پروژه شما مشخصاً به:

• مدل ۱۸۰ درجه
• مدل زاویه‌دار
• نوع خاص Branch

نیاز دارد، این مشخصات را صریحاً اعلام کنید.

کاربرد در لوپ آب فرآیندی

در بعضی سیستم‌های آب فرآیندی یا بهداشتی، Loop اصلی باید جریان مداوم داشته باشد و برداشت سیال در نقاط مشخص انجام شود.

در این شرایط طراحی User Point می‌تواند اهمیت زیادی داشته باشد.

مواردی مانند:

• طول Branch
• هندسه Valve
• Drainability
• محل نصب
• نحوه Cleaning

باید توسط طراح سیستم بررسی شوند.

استفاده در سیستم‌های PW و WFI

در مطالب موجود آدلی، User Point Valve در ارتباط با سیستم‌های PW و WFI مطرح شده است.

اما مناسب بودن یک مدل برای Purified Water یا Water for Injection را نمی‌توان فقط از نام «شیر یوزر» نتیجه گرفت.

برای چنین کاربردهایی باید مشخصاتی مانند:

• متریال
• Surface Finish
• ساختار داخلی
• دیافراگم
• اتصال
• مدارک فنی

برای همان مدل بررسی شوند.

مفهوم Dead Leg

یکی از مباحث مهم در طراحی نقاط مصرف خطوط بهداشتی، ایجاد حداقل حجم راکد یا Dead Leg است.

هر Branch نامناسب می‌تواند بخشی از سیال را خارج از جریان اصلی نگه دارد.

این مسئله در سیستم‌های حساس باید هنگام طراحی پایپینگ در نظر گرفته شود.

با این حال، از اطلاعات فعلی محصول نمی‌توان ادعا کرد که تمام مدل‌های این صفحه دارای Zero Dead Leg هستند.

اگر این ویژگی الزام پروژه است، باید در Datasheet مدل تأیید شود.

آیا همه شیرهای یوزر Zero Dead Leg هستند؟

خیر؛ نباید چنین فرضی داشت.

Zero Dead Leg یک ویژگی طراحی مشخص است و باید از هندسه واقعی Valve و اتصال آن به Loop تأیید شود.

بنابراین در RFQ بهتر است این Requirement جداگانه ذکر شود.

متریال بدنه

User Point Valve می‌تواند از Stainless Steel ساخته شود، اما گرید دقیق محصول باید هنگام سفارش مشخص شود.

در برخی پروژه‌های حساس ممکن است گریدهای خاصی موردنیاز باشند.

انتخاب متریال باید با توجه به:

• نوع سیال
• مواد Cleaning
• دما
• شرایط خوردگی
• Specification پروژه

انجام شود.

استیل 316L

مطالب آموزشی آدلی برای برخی شیرهای User Point به 316L اشاره کرده‌اند.

اما این موضوع برای تمام مدل‌های user-valve-steel از اطلاعات موجود اثبات نشده است.

بنابراین اگر 316L الزام پروژه است، باید در زمان سفارش و براساس Datasheet تأیید شود.

دیافراگم شیر یوزر

اگر مدل انتخابی از مکانیزم دیافراگمی استفاده کند، جنس Diaphragm یکی از پارامترهای اصلی انتخاب است.

مقاومت شیمیایی، دمای کاری و سازگاری با فرآیند به جنس دیافراگم وابسته است.

در مطالب قدیمی آدلی به EPDM و PTFE اشاره شده، اما نباید آنها را مشخصه قطعی تمام مدل‌های این محصول دانست.

EPDM یا PTFE؟

هر یک از این مواد رفتار متفاوتی در برابر:

• دما
• مواد شیمیایی
• سیکل‌های Cleaning
• شرایط فرآیندی

دارند.

انتخاب باید براساس سیال و شرایط واقعی پروژه انجام شود.

نوع اتصال شیر یوزر

نوع Connection نقش مهمی در نصب شیر دارد.

در سایت، شیر یوزر در خوشه شیرآلات کلمپی قرار گرفته است.

با این حال برای هر مدل باید دقیقاً بررسی شود که اتصال ورودی، خروجی و Branch چه ساختاری دارند.

در زمان سفارش بهتر است نقشه یا تصویر اتصال موجود نیز ارائه شود.

تفاوت شیر یوزر و شیر نمونه‌گیری

شیر نمونه‌گیری استیل محصول جداگانه‌ای است.

Sampling Valve با هدف برداشت نمونه از فرآیند طراحی می‌شود.

User Point Valve برای نقطه مصرف یا برداشت عملیاتی از خط مورد استفاده قرار می‌گیرد.

بنابراین این دو کاربرد نباید با یکدیگر یکی در نظر گرفته شوند.

تفاوت شیر یوزر و شیر گازی کلمپی

شیر گازی کلمپی استیل از مکانیزم Ball برای قطع و وصل جریان استفاده می‌کند.

User Point Valve براساس نیاز نقطه مصرف انتخاب می‌شود و ممکن است معماری داخلی متفاوتی داشته باشد.

Ball Valve عمومی نباید بدون بررسی طراحی جایگزین شیر User Point یک Loop حساس شود.

تفاوت شیر یوزر و شیر پروانه‌ای

شیر پروانه‌ای کلمپی استیل دارای Disc است و برای کاربردهای متفاوتی در خطوط کلمپی استفاده می‌شود.

User Point Valve معمولاً هدف بسیار مشخص‌تری در نقطه مصرف دارد.

اهمیت Drainability

در خطوطی که باقی ماندن سیال پس از تخلیه مهم است، قابلیت Drain شدن مجموعه باید بررسی شود.

این ویژگی فقط به خود شیر وابسته نیست؛ موارد زیر نیز مؤثرند:

• زاویه نصب
• جهت Branch
• شیب لوله
• هندسه Valve
• محل خروجی

بنابراین Drainability باید در سطح کل Assembly بررسی شود.

Surface Finish

در کاربردهای حساس ممکن است کیفیت سطح داخلی یکی از مشخصات مهم پروژه باشد.

اما عدد Ra مشخصی برای محصول فعلی از منابع موجود تأیید نشده است.

اگر Finish داخلی Requirement پروژه است، مقدار موردنیاز باید در استعلام ذکر و با Datasheet مطابقت داده شود.

قابلیت CIP

مناسب بودن شیر برای CIP به طراحی و متریال واقعی آن وابسته است.

مواردی مانند:

• هندسه داخلی
• دیافراگم
• Seal
• Finish
• Drainability

باید بررسی شوند.

صرف User Point بودن Valve به معنی تضمین CIP نیست.

قابلیت SIP

در SIP علاوه بر مسائل Cleaning، دمای فرآیند و مقاومت اجزای نرم اهمیت زیادی دارد.

بنابراین جنس دیافراگم و Seal باید با سیکل موردنظر تطبیق داده شود.

هیچ دمای SIP مشخصی برای تمام مدل‌های این صفحه بدون Datasheet اعلام نمی‌شود.

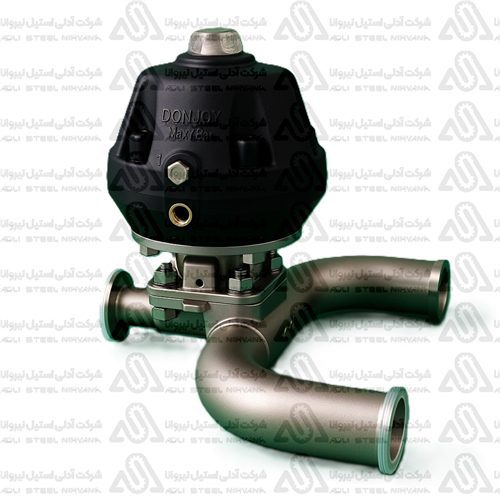

عملکرد دستی یا اتوماتیک

بسته به طراحی، شیرهای این خانواده می‌توانند با روش‌های مختلف Actuation عرضه شوند.

اما نوع عملکرد محصول موجود باید هنگام سفارش تأیید شود.

اگر پروژه نیاز به Pneumatic Actuator یا Automation دارد، این Requirement باید از ابتدا مشخص شود.

فشار کاری

حداکثر فشار مجاز به عوامل متعددی وابسته است:

• سایز
• بدنه
• Diaphragm
• اتصال
• دما
• طراحی مدل

بنابراین نمی‌توان یک Pressure Rating واحد برای تمام User Point Valveها اعلام کرد.

دمای کاری

دمای کاری نیز فقط به Stainless Steel وابسته نیست.

اجزای نرم مانند Diaphragm و Seal می‌توانند محدودیت اصلی دمایی باشند.

برای فرآیندهای گرم، CIP یا SIP باید مشخصات واقعی مدل بررسی شوند.

نکات نصب

هنگام نصب شیر یوزر بهتر است موارد زیر کنترل شوند:

1. جهت و موقعیت نصب مطابق طراحی باشد.
2. نوع اتصال با پایپینگ تطابق داشته باشد.
3. Branch بیش از حد لازم طولانی نباشد.
4. تنش مکانیکی لوله به شیر منتقل نشود.
5. سطوح اتصال تمیز باشند.
6. گسکت مناسب استفاده شود.
7. Drainability سیستم بررسی شود.
8. پس از نصب، Leak Test انجام شود.

تعمیر و نگهداری

برنامه نگهداری به تعداد سیکل‌ها و شرایط کاری وابسته است.

در مدل‌های دیافراگمی، وضعیت Diaphragm باید در دوره‌های مناسب کنترل شود.

مواردی مثل:

• ترک
• تغییر شکل
• کاهش انعطاف‌پذیری
• نشتی

می‌توانند نشانه نیاز به سرویس باشند.

قیمت شیر یوزر استیل

قیمت User Point Valve به مشخصات واقعی آن وابسته است.

از عوامل مهم می‌توان به:

• سایز
• گرید استیل
• نوع اتصال
• ساختار بدنه
• جنس Diaphragm
• نوع Actuator
• Surface Finish
• برند
• تعداد

اشاره کرد.

بنابراین اعلام قیمت فقط با عنوان «شیر یوزر» دقت کافی ندارد.

اطلاعات موردنیاز برای استعلام

برای استعلام دقیق بهتر است موارد زیر ارسال شوند:

1. سایز
2. نوع User Point
3. هندسه یا زاویه موردنیاز
4. نوع اتصال
5. گرید استیل
6. جنس دیافراگم در صورت الزام
7. نوع سیال
8. فشار کاری
9. دمای کاری
10. CIP/SIP در صورت نیاز
11. Surface Finish در صورت الزام
12. Manual یا Pneumatic
13. تعداد

اگر محصول برای جایگزینی یک شیر موجود است، تصویر و Datasheet شیر قبلی بسیار کمک‌کننده است.

سوالات متداول شیر یوزر استیل

شیر یوزر استیل چیست؟

شیر مخصوص نقطه مصرف یا User Point در برخی خطوط فرآیندی و بهداشتی است.

آیا شیر یوزر همان شیر دیافراگمی است؟

خیر. در سایت آدلی این دو محصول به‌صورت مستقل تعریف شده‌اند. برخی User Point Valveها ممکن است مکانیزم دیافراگمی داشته باشند، اما دو عبارت باید مالکیت SEO جدا داشته باشند.

آیا شیر یوزر همان شیر دیافراگمی ۱۸۰ درجه است؟

در محتوای آموزشی آدلی، User Point Valve با این عبارت نیز معرفی شده است، اما زاویه و هندسه دقیق باید برای مدل سفارش تأیید شوند.

آیا برای WFI مناسب است؟

این کاربرد در محتوای آدلی مطرح شده، اما مناسب بودن مدل واقعی باید براساس متریال، Finish، Diaphragm، طراحی و مدارک فنی تأیید شود.

آیا همه مدل‌ها 316L هستند؟

خیر؛ از منابع موجود چنین نتیجه‌ای برای تمام مدل‌ها قابل تأیید نیست.

آیا Zero Dead Leg است؟

این ویژگی باید از طراحی واقعی مدل و نحوه اتصال آن به Loop تأیید شود.

خرید شیر یوزر استیل از آدلی استیل نیروانا

برای خرید شیر یوزر استیل یا User Point Valve ابتدا مشخصات نقطه مصرف و شرایط Loop را مشخص کنید.

در پروژه‌های دارویی و بهداشتی، علاوه بر سایز باید گرید استیل، نوع اتصال، جنس Diaphragm، Surface Finish، Drainability و الزامات CIP/SIP نیز بررسی شوند.

اگر به یک شیر دیافراگمی عمومی برای خط فرآیندی نیاز دارید، صفحه شیر دیافراگمی استیل را بررسی کنید. برای کاربرد نمونه‌گیری نیز شیر نمونه‌گیری استیل محصول جداگانه‌ای است.
