انگل ولو دنده‌ای استیل یا Stainless Steel Threaded Angle Valve نوعی شیر زاویه‌ای است که برای قطع، وصل یا کنترل جریان در خطوط دارای اتصال رزوه‌ای استفاده می‌شود.
ساختار زاویه‌ای این شیر باعث می‌شود مسیر سیال در داخل شیر تغییر جهت دهد و در بسیاری از سیستم‌های فرآیندی، تأسیساتی و صنعتی که فضای نصب محدود یا تغییر جهت مسیر موردنیاز است، قابل استفاده باشد.
برای انتخاب صحیح انگل ولو باید سایز، نوع رزوه، گرید استنلس استیل، فشار و دمای کاری، نوع سیال و روش عملکرد شیر بررسی شوند.
انگل ولو دنده‌ای چیست؟
انگل ولو یا Angle Valve شیری است که ورودی و خروجی آن در یک مسیر مستقیم قرار ندارند.
در ساختار متداول Angle Valve، مسیر سیال داخل بدنه تغییر جهت می‌دهد و این ویژگی امکان نصب شیر را در Layoutهایی فراهم می‌کند که علاوه بر کنترل جریان، تغییر مسیر نیز موردنیاز است.
مدل دنده‌ای از طریق Thread به سیستم متصل می‌شود و برای نصب آن نیازی به اتصال فلنجی یا کلمپی نیست.
کاربرد انگل ولو دنده‌ای استیل
از این شیر می‌توان بسته به مدل و مشخصات فنی در سیستم‌هایی مانند موارد زیر استفاده کرد:
- خطوط آب
- هوای فشرده
- خطوط بخار
- سیستم‌های فرآیندی
- تجهیزات صنعتی
- صنایع شیمیایی
- تأسیسات
- خطوط انتقال برخی سیالات مایع و گازی
مناسب بودن مدل نهایی باید بر اساس مشخصات واقعی سیال و شرایط خط بررسی شود.
طراحی زاویه‌ای انگل ولو
یکی از ویژگی‌های اصلی Angle Valve، زاویه‌دار بودن مسیر ورودی و خروجی است.
این طراحی می‌تواند در پروژه‌هایی که فضای نصب محدود است یا مسیر لوله باید در نزدیکی شیر تغییر جهت دهد، مفید باشد.
در منابع آدلی نیز انگل ولو استیل به‌عنوان شیری با تغییر مسیر جریان در زاویه معرفی شده است.
اتصال دنده‌ای
مدل حاضر دارای اتصال Threaded است.
برای انتخاب صحیح باید رزوه شیر با اتصال موجود روی خط هماهنگ باشد.
دو اتصال که هر دو مثلاً با سایز یک اینچ معرفی می‌شوند، در صورت تفاوت استاندارد رزوه الزاماً قابل اتصال صحیح نیستند.
رزوه BSP و NPT
در محتوای آدلی برای مدل‌های دنده‌ای انگل ولو به اتصال BSP/NPT اشاره شده است.
بنابراین هنگام سفارش بهتر است علاوه بر سایز، نوع Thread نیز مشخص شود.
برای مطالعه بیشتر می‌توانید مقاله تفاوت اتصالات رزوه BSP و NPT را بررسی کنید.
چرا نوع رزوه مهم است؟
Thread Standard روی هندسه و نحوه آب‌بندی اتصال تأثیر دارد.
اگر نوع رزوه اشتباه انتخاب شود ممکن است مشکلاتی مانند:
- درگیری نامناسب رزوه
- نشتی
- آسیب Connection
- نصب ناقص
ایجاد شود.
به همین دلیل فقط اعلام سایز شیر برای خرید دقیق کافی نیست.
سایز انگل ولو
سایز ورودی و خروجی باید با خط موجود تطبیق داشته باشد.
برای SKU حاضر محدوده قطعی سایزبندی در اطلاعات محصول ثبت نشده است و باید هنگام استعلام موجودی بررسی شود.
اگر شیر جایگزین محصول موجود است، سایز هر دو Connection و استاندارد Thread بررسی شوند.
گرید استنلس استیل
انگل ولوهای استیل میتوانند با Gradeهای مختلف متناسب با کاربرد ساخته شوند.
در منابع آدلی برای خانواده انگل ولو به استیل 304 و 316L اشاره شده است، اما Grade مدل مورد سفارش باید جداگانه تأیید شود.
نوع سیال، محیط و Temperature در انتخاب Material اهمیت دارند.
استیل 304 یا 316L
برای محیط‌های معمولی و سیستم‌های خاص صنعتی ممکن است Gradeهای متفاوتی انتخاب شوند.
اگر پروژه مشخصاً 304، 316 یا 316L نیاز دارد، همان Grade باید هنگام استعلام اعلام شود.
برای آشنایی بیشتر می‌توانید مقاله انواع استنلس استیل 304 و 316 را مطالعه کنید.
عملکرد انگل ولو
انگل ولو می‌تواند بسته به طراحی برای قطع و وصل سریع یا کنترل جریان مورد استفاده قرار گیرد.
نوع عملکرد باید از روی ساختار واقعی شیر مشخص شود.
اگر سیستم نیاز به عملکرد اتوماتیک دارد، نوع Actuator نیز بخشی از انتخاب شیر خواهد بود.

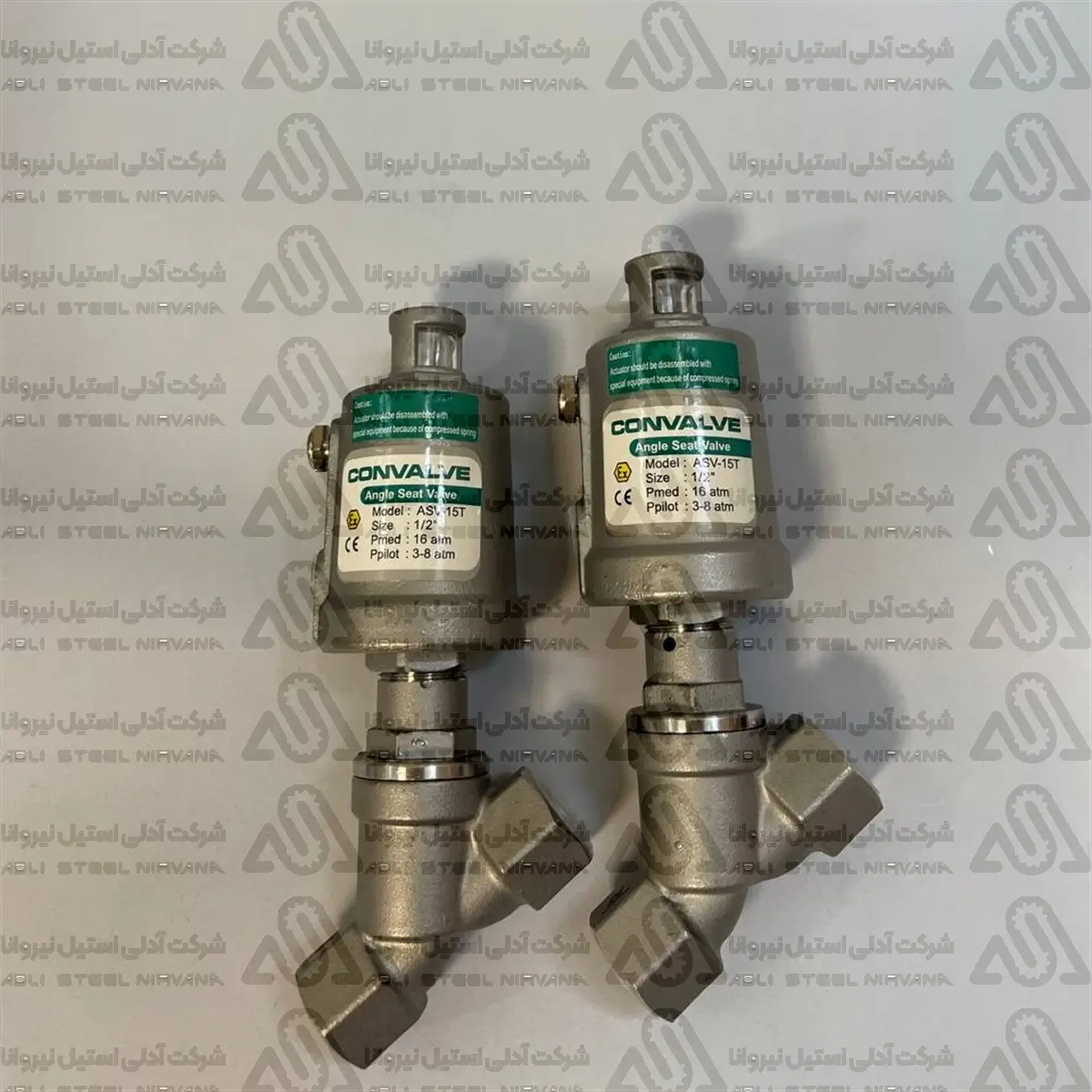

انگل ولو دستی یا پنوماتیک
آدلی برای خانواده انگل ولو به مدل‌های دارای عملگر پنوماتیک نیز اشاره کرده است.
اما تمام انگل ولوهای دنده‌ای الزاماً دارای Actuator یکسان نیستند.
اگر شیر پنوماتیک موردنیاز است باید مشخصاتی مانند:
- Normally Open یا Normally Closed
- فشار هوای فرمان
- نوع Actuator
- وضعیت Fail
هنگام سفارش مشخص شوند.
برای اطلاعات بیشتر می‌توانید مقاله انگل ولو پنوماتیک استنلس استیل را بررسی کنید.
Normally Closed چیست؟
در مدل‌های پنوماتیکی NC، شیر در شرایط عادی بدون فرمان هوا بسته است.
در صورت اعمال فرمان مناسب، شیر باز می‌شود.
این ساختار می‌تواند در سیستم‌هایی که قطع خودکار جریان هنگام از دست رفتن هوای فرمان اهمیت دارد مورد استفاده قرار گیرد.
Normally Open چیست؟
در مدل NO، وضعیت طبیعی شیر بدون فرمان متفاوت است و شیر در حالت عادی باز می‌ماند.
انتخاب NC یا NO باید بر اساس منطق کنترلی و الزامات ایمنی فرآیند انجام شود.
فشار کاری
Pressure Rating یکی از اصلی‌ترین مشخصات خرید شیر است.
فشار مجاز می‌تواند به موارد زیر وابسته باشد:
- سایز
- Body Material
- Seat
- نوع اتصال
- دمای کاری
- طراحی شیر
بنابراین برای محصول حاضر نباید یک فشار کاری ثابت برای تمام مدل‌ها در نظر گرفت.
دمای کاری
Temperature Rating باید با سیال و شرایط سیستم هماهنگ باشد.
اگر شیر در خطوط بخار یا سیالات گرم استفاده می‌شود، علاوه بر بدنه باید Seat و Seal نیز برای دمای موردنظر مناسب باشند.
متریال سیت و آب‌بند
نوع Seat یا Seal روی محدوده کاربرد شیر اثر دارد.
در منابع عمومی آدلی برای خانواده انگل ولو به موادی مانند PTFE و بعضی Elastomerها اشاره شده است، اما جنس دقیق آب‌بند این SKU باید هنگام سفارش تأیید شود.
نوع سیال و Temperature دو عامل مهم در انتخاب Seal هستند.
انگل ولو برای بخار
در منابع آدلی، Steam یکی از کاربردهای مدل دنده‌ای عنوان شده است.
برای استفاده در بخار باید موارد زیر بررسی شوند:
- فشار بخار
- دمای بخار
- Material بدنه
- Seat Material
- Thread Rating
انتخاب شیر فقط بر اساس سایز کافی نیست.
انگل ولو برای هوای فشرده
در خطوط Compressed Air نیز Angle Valve می‌تواند برای کنترل جریان مورد استفاده قرار گیرد.
در مدل‌های پنوماتیکی باید فشار هوای فرمان از فشار سیال فرآیندی تفکیک شود.
این دو فشار الزاماً یک مقدار نیستند.
انگل ولو برای آب
در خطوط آب، انتخاب شیر به فشار، دما، نوع آب و تعداد دفعات عملکرد بستگی دارد.
در محیط‌های دارای خورندگی یا مواد شیمیایی باید Material Compatibility نیز بررسی شود.
کاربرد در صنایع شیمیایی
در صنایع شیمیایی انتخاب Grade استیل و Material آب‌بندی اهمیت بیشتری دارد.
استنلس استیل در برابر تمام مواد شیمیایی رفتار یکسانی ندارد.
نوع ماده، غلظت و دما باید قبل از انتخاب شیر مشخص شوند.
کاربرد در صنایع غذایی و دارویی
انگل ولوهای استیل میتوانند در بعضی خطوط صنایع غذایی و دارویی استفاده شوند.
با این حال در خطوط بهداشتی باید نوع Connection، Finish داخلی، Seal و قابلیت Cleaning بررسی شوند.
برای سیستم‌هایی که اتصال Hygienic موردنیاز است، مدل کلمپی ممکن است گزینه مناسب‌تری باشد.
تفاوت انگل ولو دنده‌ای و کلمپی
مهم‌ترین تفاوت این دو مدل در Connection آنهاست.
انگل ولو دنده‌ای:
از Thread برای اتصال به خط استفاده می‌کند.
انگل ولو کلمپی:
از Clamp Connection استفاده می‌کند و برای سیستم‌های دارای Ferrule و Gasket طراحی شده است.
برای مدل دوم می‌توانید انگل ولو کلمپی استیل را بررسی کنید.
تفاوت با شیر گازی دنده‌ای
Ball Valve و Angle Valve دو ساختار متفاوت هستند.
شیر گازی برای قطع و وصل جریان با مکانیزم Ball طراحی می‌شود، در حالی که Angle Valve ساختار داخلی و مسیر جریان متفاوتی دارد.
انتخاب بین آنها باید براساس فرآیند، عملکرد و شرایط خط انجام شود.
برای مشاهده مدل مرتبط می‌توانید بال ولو دنده‌ای استیل را بررسی کنید.
تفاوت با گلوب ولو
Angle Valve و Globe Valve میتوانند از نظر بعضی اصول کنترلی شباهت‌هایی داشته باشند، اما Geometry بدنه و Connection آنها یکسان نیست.
در Angle Valve مسیر ورودی و خروجی زاویه‌دار است و این موضوع می‌تواند روی Layout نصب تأثیر بگذارد.
نصب انگل ولو دنده‌ای
برای نصب صحیح بهتر است:
- سایز شیر و لوله کنترل شود.
- استاندارد رزوه مشخص باشد.
- Threadها سالم و تمیز باشند.
- آب‌بندی مناسب استفاده شود.
- Direction Flow در صورت مشخص بودن روی شیر بررسی شود.
- از وارد کردن Torque نامناسب به بدنه جلوگیری شود.
- پس از نصب سیستم از نظر نشتی تست شود.
آب‌بندی اتصال رزوه‌ای
روش Thread Sealing باید با نوع اتصال، سیال، فشار و Temperature هماهنگ باشد.
ماده آب‌بندی نامناسب می‌تواند باعث نشتی یا آلودگی سیستم شود.
در سیستم‌های حساس باید الزامات فرآیندی نیز در نظر گرفته شوند.
جلوگیری از فشار مکانیکی روی شیر
شیر نباید برای جبران Misalignment لوله‌ها استفاده شود.
اگر دو بخش خط در موقعیت صحیح نیستند، ابتدا Alignment و Support سیستم اصلاح شوند.
تنش مکانیکی اضافی می‌تواند به Body و Connection منتقل شود.
جهت جریان
بعضی Angle Valveها دارای Direction مشخص برای جریان هستند.
در این موارد علامت فلش یا دستورالعمل سازنده باید هنگام نصب رعایت شود.
جهت صحیح می‌تواند روی عملکرد شیر تأثیر داشته باشد.
نگهداری انگل ولو
در بازرسی‌های دوره‌ای بهتر است موارد زیر کنترل شوند:
- نشتی خارجی
- نشتی Seat
- عملکرد Actuator در مدل پنوماتیک
- وضعیت Seal
- خوردگی بدنه
- سلامت اتصال دنده‌ای
دوره سرویس به تعداد سیکل‌های عملکرد و شرایط فرآیند وابسته است.
قیمت انگل ولو دنده‌ای استیل
قیمت انگل ولو دنده‌ای استیل به مشخصات واقعی شیر بستگی دارد.
عوامل اصلی شامل:
- سایز
- نوع Thread
- Grade استیل
- Pressure Rating
- Seat Material
- نوع Actuator
- برند
- تعداد سفارش
هستند.
مقایسه قیمت دو Angle Valve زمانی معتبر است که مشخصات فنی آنها یکسان باشند.
اطلاعات لازم برای استعلام قیمت
برای دریافت قیمت دقیق بهتر است این اطلاعات اعلام شوند:
- سایز
- نوع رزوه BSP یا NPT
- Grade موردنیاز
- فشار کاری
- دمای کاری
- نوع سیال
- دستی یا پنوماتیک بودن
- NC یا NO در صورت پنوماتیک بودن
- تعداد
- برند در صورت الزام
اگر شیر جایگزین مدل موجود است، ارسال عکس پلاک و تصاویر Connection نیز در انتخاب کمک می‌کند.
سوالات متداول
انگل ولو دنده‌ای استیل چیست؟
شیر زاویه‌ای استنلس استیل با اتصال رزوه‌ای است که برای قطع، وصل یا کنترل جریان در خطوط فرآیندی استفاده می‌شود.
اتصال آن BSP است یا NPT؟
در خانواده مدل‌های دنده‌ای هر دو نوع رزوه مطرح هستند؛ نوع دقیق شیر مورد سفارش باید تأیید شود.
برای بخار قابل استفاده است؟
در منابع آدلی بخار از کاربردهای انگل ولو دنده‌ای ذکر شده، اما Pressure، Temperature و Seat باید برای مدل واقعی بررسی شوند.
انگل ولو دنده‌ای پنوماتیک است؟
مدل‌های پنوماتیک در این خانواده وجود دارند، اما نوع Actuator SKU موردنظر باید هنگام سفارش تأیید شود.
فرق مدل دنده‌ای و کلمپی چیست؟
مدل دنده‌ای با Thread و مدل کلمپی با Clamp Connection به خط متصل می‌شود.
304 است یا 316L؟
Grade دقیق مدل سفارش داده‌شده باید بررسی شود.
فشار کاری آن چقدر است؟
Pressure Rating به مدل، سایز، Material و Temperature بستگی دارد.
خرید انگل ولو دنده‌ای استیل از آدلی استیل نیروانا
برای خرید انگل ولو دنده‌ای استیل، سایز، نوع رزوه، Grade، فشار و دمای کاری، نوع سیال و در صورت نیاز مشخصات Actuator را اعلام کنید تا مدل مناسب بررسی شود.
برای مشاهده سایر مدل‌های Threaded می‌توانید دسته شیرآلات دنده‌ای استیل را بررسی کنید.
همچنین انگل ولو کلمپی استیل و بال ولو دنده‌ای استیل از گزینه‌های مرتبط برای بررسی هستند.
