کلمپ استیل چیست و چگونه کار می‌کند؟

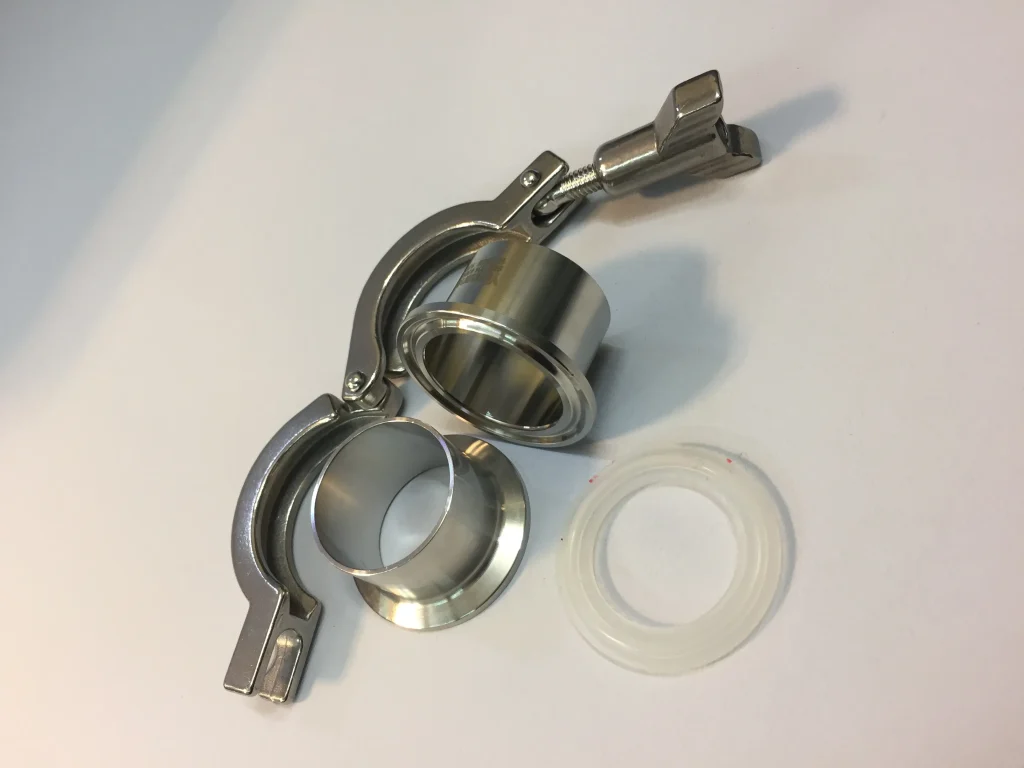

کلمپ استیل (معمولاً با نام‌های تای‌کلمپ یا تری-کلمپ نیز شناخته می‌شود) یک نوع اتصال بهداشتی برای خطوط لوله صنعتی است که در صنعت غذایی، دارویی و شیمیایی کاربرد گسترده‌ای دارد. این اتصال از سه جزء اصلی تشکیل شده است: دو فرول لوله‌ای که روی هم قرار می‌گیرند، یک واشر/گسکت الاستومری بین آن‌ها، و خود کلمپ استیل که این دو فلنج را محکم به هم قفل می‌کند.

مکانیزم کار بدین صورت است که ابتدا دو سر لوله یا تجهیزات دارای فرولِ دایره‌ای (Flange) در مقابل یکدیگر قرار می‌گیرند و گسکت بین آن‌ها می‌نشیند. سپس کلمپ استیل دور تا دور فرول‌ها را می‌پوشاند و با بستن پیچ یا اهرم، یک فشار یکنواخت روی گسکت اعمال می‌کند. این فشار گسکت را منبسط کرده و باعث ایجاد درز کاملاً بدون نشتی می‌شود. مواد گسکت (مثلاً سیلیکون، EPDM یا PTFE) باید با سیال عبوری و شرایط شستشوی خط سازگار باشد تا نقش یک مهر و موم بهداشتی را به خوبی ایفا کند.

بدنه کلمپ‌های استیل از فولاد ضد زنگ 304 یا 316 ساخته می‌شود؛ این جنس مقاومت بالا در برابر خوردگی و خواص بهداشتی (مطابق استاندارد FDA و 3-A) دارد. به‌دلیل طراحی ساده و بدون پیچ و مهره داخلی، کلمپ‌ها بسیار سریع باز و بسته می‌شوند و درعین‌حال شستشوی CIP را تسهیل می‌کنند. همچنین به‌خاطر سطح صاف و بدون خلل عمقی در فرول و گسکت، احتمال تجمع آلودگی و رشد باکتری به حداقل می‌رسد.

مهم: کلید یک اتصال مطمئن، استفاده از گسکت با کیفیت مناسب است. گسکت باید سایز و فرم صحیح داشته و از جنس تفلون تولید شود تا زیر بار و دما تغییر شکل نداده و ترک نخورد. نصب صحیح گسکت (قرارگیری بدون برآمدگی) و بستن کلمپ به میزان مناسب (نه بیش از حد سفت) از مهم‌ترین نکات در تضمین درزبندی کامل است.

انواع کلمپ استیل

کلمپ‌های استیل بسته به طراحی و کاربرد به چند دسته تقسیم می‌شوند:

• کلمپ تک‌پین (تک لولا): طراحی ساده با یک لولا (پین) و پیچ یا اهرم، مناسب ابعاد کوچک و فشارهای معمولی است. این مدل رایج‌ترین نوع است و برای ابعاد ۱ تا ۲ اینچ معمولاً انتخاب می‌شود. نصب و جداسازی این کلمپ‌ها سریع است، اما در فشارهای خیلی بالا یا شرایط لرزش زیاد، ممکن است به اندازه دوپین مطمئن نباشند.
• کلمپ دوپین: دارای دو لولا یا دو پیچ اتصال است که توزیع فشار یکنواخت‌تر و امکان تنظیم آسان‌تر در فضاهای تنگ را فراهم می‌کند. از نظر تحمل فشار (PN) تقریباً با کلمپ تک‌پین برابر است، اما به‌خاطر دوحلقه بودن، برای قطعات بزرگ‌تر یا وقتی نیاز به دسترسی در فضای محدود باشد مناسب‌تر است.
• کلمپ Heavy Duty (ضد فشار یا سنگین): این مدل‌ها از جنس ضخیم‌تر ساخته شده‌اند و گاهی دارای دو پیچ یا بدنه تقویت‌شده هستند. برای خطوط صنعتی با لرزش بالا یا فشار کاری بسیار زیاد (تا PN25 و بالاتر) کاربرد دارند. در جدول بالا، کلمپ 4 اینچ Heavy Duty با فشار کاری PN25 آمده است. (کلمپ Heavy Duty معمولاً در ابعاد بزرگ و کاربردهای سخت صنعتی استفاده می‌شود.)

تفاوت کلمپ استیل 304 و 316

گرید 316 (و نسخه کم‌کربن 316L) دارای 2–3٪ مولیبدن است که مقاومت آن در برابر خوردگی حفره‌ای (پیتینگ) به‌ویژه در حضور یون‌های کلراید را به‌طور چشمگیری افزایش می‌دهد. همچنین استیل 316 در محیط‌های اسیدی و خورنده (مثل اسیدهای هیدروکلریک، سولفوریک و شیمیایی قوی) عملکرد بهتری دارد و عمر سرویس طولانی‌تری نسبت به 304 نشان می‌دهد. به همین دلیل در خطوط انتقال مواد شیمیایی، دریا، یا هرجا که احتمال خوردگی بالاتر است، معمولاً گرید 316 انتخاب می‌شود. در مقابل، استیل 304 با درصد 18% کروم و 8% نیکل («۱۸/۸») برای کاربردهای عمومی غذایی مناسب است و هزینه کمتری دارد.

نکته: اگر خط لوله شما در معرض نمک یا شوینده‌های قوی قرار دارد یا نیاز به بیشترین دوام در برابر خوردگی دارید، گرید 316 بهترین گزینه است. در غیر این‌صورت و برای کارهای عادی غذایی یا لبنی، 304 اقتصادی‌تر و کافی است.

استانداردهای کلمپ استیل

کلمپ‌های بهداشتی استیل بر اساس استانداردهای بین‌المللی طراحی و تولید می‌شوند تا اطمینان از سازگاری، ایمنی مواد غذایی و قابلیت CIP فراهم گردد. مهم‌ترین استانداردهای مرتبط عبارتند از:

• DIN 11851 / DIN 11864: استانداردهای آلمانی برای اتصالات فلنج‌دار در صنایع غذایی و دارویی. (DIN11851 رایج‌ترین استاندارد اروپایی است.)
• SMS (Swedish Milk Standard): استاندارد سوئدی برای لوله‌ها و اتصالات لبنی. SMS در واقع استاندارد شیر است و در کاربردهای لبنی و صنایع غذایی کاربرد دارد.
• 3-A (Sanitary Standard): استاندارد آمریکایی ویژه تجهیزات لبنیات و صنایع غذایی است. محصولات 3-A آزمایش و تأیید می‌شوند تا پوشش‌های سطحی و ترازبندی دقیقی داشته باشند. بسیاری از فیتینگ‌های سه‌گوش (تری کلمپ) در کلاس 3-A تولید می‌شوند.
• FDA: سازمان غذا و داروی آمریکا که استاندارد مواد مجاز برای تماس با غذا را تعیین می‌کند. کلمپ‌های استیل باید از فولاد خوراکی (Food Grade) باشند و گسکت‌های آنها معمولاً از متریال تأییدشده FDA انتخاب می‌شود.
• پولیش و نهایی‌سازی سطوح: اتصالات استیل بهداشتی اغلب دارای پرداخت صافی Ra < 0.8 میکرون یا حتی بهتر (0.4 تا 0.8 μm) هستند تا سطوح صاف و عاری از خلل داشته باشند. این پرداخت دقیق داخلی باعث جلوگیری از پنهان شدن آلودگی و باکتری می‌شود و قابلیت CIP را بالاتر می‌برد.

استفاده از اتصالات مطابق این استانداردها باعث می‌شود کلمپ‌های استیل در صنایع حساس (غذایی، دارویی، بیوتک) اعتبار صنعتی و ایمنی لازم را داشته باشند. برای مثال شرکت‌های معتبر از گواهی 3-A و تأیید FDA برای محصولات خود استفاده می‌کنند و تولیداتشان دارای سطح پولیش‌شده (آینه‌ای یا سوپرپولیش) با صافی Ra کمتر از 0.8 μm است.

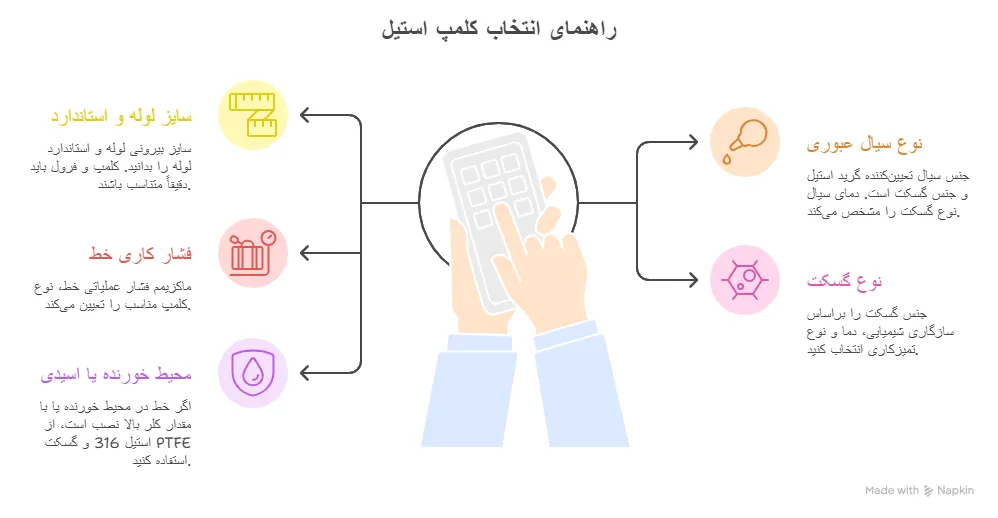

راهنمای انتخاب کلمپ استیل مناسب

برای انتخاب کلمپ استیل بهینه، عوامل زیر را مدنظر قرار دهید:

• سایز لوله و استاندارد: باید دانست سایز بیرونی لوله (اینچ یا میلی‌متر) و استاندارد لوله (DIN, SMS, ISO, ASME-BPE و غیره) چیست. کلمپ و فرول باید دقیقاً متناسب سایز و استاندارد همسان باشند.
• نوع سیال عبوری: جنس سیال (آب، غذا، الکل، اسید، حلال شیمیایی و …) تعیین‌کننده گرید استیل (304 یا 316) و جنس گسکت است. برای سیالات خورنده یا حاوی کلرید، 316 پیشنهاد می‌شود. همچنین دمای سیال مشخص‌کننده نوع گسکت است (مثلاً سیلیکون برای دماهای بالا، EPDM برای آب گرم و بخار، PTFE برای مواد شیمیایی).
• فشار کاری خط: ماکزیمم فشار عملیاتی (PN یا PSI) خط، نوع کلمپ مناسب را تعیین می‌کند. به‌عنوان مثال، کلمپ‌های تک‌پین و دوبل معمولاً تا PN16 قابل استفاده‌اند، اما برای PN25 به کلمپ‌های مدل Heavy Duty و پیچ‌دار نیاز است.
• نوع گسکت: جنس گسکت (PTFE، EPDM، سیلیکون، Viton و غیره) را باید براساس سازگاری شیمیایی، دما و نوع تمیزکاری انتخاب کرد. مثلاً PTFE در برابر اسید و حلال بسیار مقاوم است، EPDM برای بخار و آب گرم مناسب‌تر است و سیلیکون خاصیت ارتجاعی بالا دارد. در هر صورت، گسکت حتماً باید استاندارد غذایی و سازگار با سیال باشد.
• محیط خورنده یا اسیدی: اگر خط در محیط خورنده یا با مقدار کلر بالا نصب است، بهتر است از استیل 316 و گسکت PTFE استفاده شود تا خوردگی سطحی کاهش یابد.

نکته: پیش از سفارش، مشخصات محیط کار (دمای سرویس، تعداد دور CIP، میزان اسیدی/قلیایی بودن سیال) را با فروشنده در میان بگذارید تا بهترین ترکیب کلمپ/گسکت پیشنهاد شود.

قیمت کلمپ استیل

قیمت کلمپ استیل به عوامل متعددی بستگی دارد:

• سایز (قطر): هرچه قطر کلمپ بزرگ‌تر باشد، به دلیل جنس بیشتر هزینه بالاتر است.
• گرید فولاد: کلمپ 316 گران‌تر از 304 است (چون دارای نیکل و مولیبدن بیشتر است).
• نوع پین: مدل Heavy Duty (ضد فشار) و دوپین معمولاً قیمت بیشتری دارند.
• برند و کیفیت ساخت: برندهای معتبر با روش‌های فورج و ماشین‌کاری دقیق‌تر و پرداخت بهتر، هزینه بالاتری دارند.
• نوسانات بازار استیل: قیمت استیل ضد زنگ با تغییر نرخ جهانی فولاد و نوسانات ارز تغییر می‌کند.

به‌طور کلی، یک کلمپ استیل ساده 1 اینچ 304 با گسکت سیلیکونی در بازار ایران ممکن است قیمتی در حدود چند صد هزار تومان داشته باشد، اما برای کلمپ‌ 316، Heavy Duty یا برندهای اروپایی این قیمت به چند برابر می‌رسد. برای استعلام قیمت روز و دقیق ابعاد و نیاز خود را مشخص کرده و دکمه زیر را کلیک نمایید.

استعلام قیمت کلمپ استیل

سوالات متداول

۱. تفاوت کلمپ تک پین و دو پین چیست؟
کلمپ تک پین یک لولا و پیچ دارد، ساده‌ترین نوع است. دو پین، دارای دو لولا و پیچ است که نصب در فضاهای کم جا را آسان‌تر می‌کند. از نظر تحمل فشار، در ابعاد یکسان تقریباً مشابه‌اند؛ اما برای فشار بالا یا لرزش شدید، مدل دو پین (یا Heavy Duty) گزینه مطمئن‌تری است.

۲. آیا کلمپ استیل ضد اسید است؟
خود فولاد ضد زنگ 304 در برابر خوردگی عمومی خوب است ولی در اسیدهای قوی مقاوم نیست. گرید 316 با افزودن مولیبدن، مقاومت بهتری در اسیدها و کلریدها دارد. همچنین گسکت انتخاب‌شده باید متناسب با اسید باشد (مثلاً Viton یا PTFE).

۳. حداکثر فشار کاری کلمپ چقدر است؟
فشار کاری به سایز، نوع کلمپ و جنس آن بستگی دارد. معمولاً کلمپ‌های معمولی 1–2 اینچ تا PN10-16 (حدود 10-16 بار) و 3 اینچ تا PN16-25 بسته به مدل تحمل می‌کنند. کلمپ Heavy Duty برای سایزهای بزرگ‌تر و فشار تا PN25 طراحی شده است.

۴. آیا کلمپ استیل برای CIP مناسب است؟
بله. یکی از مزیت‌های کلیدی کلمپ‌های استیل این است که به راحتی باز و بسته می‌شوند و سطوح داخلی صاف دارند، لذا برای شستشوی درجا (CIP) بسیار ایده‌آل‌اند. البته باید از گسکت مناسب با مقاومت حرارتی برای شوینده‌های CIP استفاده کرد.

۵. چه گسکتی استفاده کنیم؟
انتخاب گسکت بستگی به نوع سیال و دما دارد. سیلیکون رایج و منعطف است، EPDM برای آب گرم و بخار مناسب است، و Viton (FKM) برای شرایط شیمیایی خاص کاربرد دارد. PTFE نیز در معرض اسیدهای قوی و دماهای بالا استفاده می‌شود. همواره گسکت غذایی (FDA) و با کیفیت خوب انتخاب کنید تا عمر طولانی‌تری داشته باشد.
