فلنج اسلیپون استیل

توضیحات کامل درباره فلنج اسلیپون (Slip‑On Flange)

تعریف و ساختار

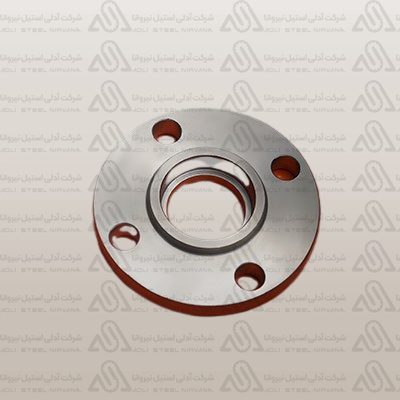

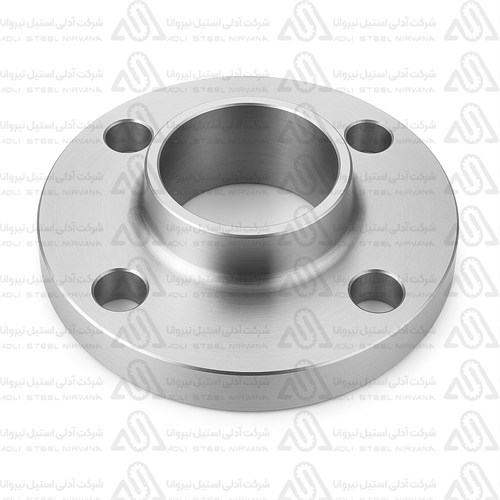

• فلنج اسلیپون (Slip‑On Flange) یک نوع فلنج جوشی است که لوله داخل آن «لغزان» (slip) می‌شود: یعنی فلنج را ابتدا روی لوله می‌گذارند و سپس با جوشکاری به لوله متصل می‌کنند.

• معمولاً دو قسمت جوش دارد: داخل و بیرون فلنج (weld fillet) تا استحکام بیشتری فراهم شود و نشتی کاهش یابد.

• طراحی ساده‌ای دارد که باعث شده هزینه تولید و نصب آن پایین‌تر از برخی فلنج‌های دیگر (مثلاً گلودار جوشی / Weld Neck) باشد.

مشخصات فنی

1. استانداردها

   • در بسیاری از کاربردها از ASME B16.5 برای اندازه‌های ½ تا 24 اینچ استفاده می‌شود.

   • برای سایزهای بزرگ‌تر ممکن است از ASME B16.47 استفاده شود.

   • هم‌چنین در برخی موارد، استاندارد اروپایی مثل EN 1092-1 (یا قبل‌تر DIN) به کار می‌رود.

2. ابعاد و فشار کاری

   • دامنه سایز: از ~½ اینچ تا 24 اینچ برای بسیاری از تولیدات رایج طبق ASME B16.5

   • کلاس فشار (Pressure Rating): کلاس 150، 300، 600، 900، 1500، 2500 برحسب نیاز طراحی.

   • نوع سطح نشیمن (Face): انواعی مثل RF (Raised Face)، RTJ (Ring Type Joint)، FF (Flat Face) ممکن است بسته به نیاز باشد.

3. جنس و مواد سازنده

   • فلنج‌های اسلیپون را می‌توان از مواد مختلف ساخت: فولاد کربنی، آلیاژ فلزات، استنلس استیل و غیره.

   • نمونه‌هایی از مواد رایج:

     • کربن استیل: ASTM A105 و دیگر درجات.

     • آلیاژهای فولادی: مثل ASTM A182 (F1, F5, F9, F11، …)

     • استنلس استیل: مثل ASTM A182 F304، F316 و غیره.

4. روش تولید

   • ممکن است به صورت فورج شده (forged) باشد که کیفیت ساخت بالاتری دارد.

   • همچنین امکان تولید ریخته‌گری (casting) یا برش فلزی (cutting + ماشین‌کاری) وجود دارد، بسته به استفاده و هزینه.

5. مزایا

   • هزینه کمتر نصب: به دلیل طراحی ساده‌تر و نیاز کمتر به هم‌ترازی سخت.

   • تنظیم آسان: هنگام نصب می‌توان فلنج را روی لوله تنظیم کرد قبل از جوشکاری کامل.

   • انعطاف‌پذیری طراحی: با امکانات مختلف کلاس فشاری، سایز و متریال می‌تواند برای کاربردهای متنوع استفاده شود.

   • سرعت ساخت و برش: چون طراحی ساده است، برش دقیق برای خطوط لوله آسان‌تر خواهد بود.

6. معایب / محدودیت‌ها

   • مقاومت در مقابل فشار‌های خیلی بالا کمتر از فلنج‌های گلودار (weld‑neck) است: چون محل جوش داخلی و خارجی ممکن است ضعیف‌تر از اتصال یکپارچه باشد.

   • احتمال نشت در محل جوش بیشتر است؛ اگر جوشکاری به درستی انجام نشود یا کیفیت جوش پایین باشد.

   • در شرایط با لرزش زیاد یا خستگی سیکلی زیاد، عملکرد آن ممکن است محدودتر باشد نسبت به فلنج‌های با طراحی قوی‌تر.

7. کاربردها

   • در خطوط لوله عمومی که فشار متوسط است (مثلاً کلاس 150 یا 300) استفاده می‌شود.

   • در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و سایر سیستم‌های پایپینگ صنعتی.

   • به خاطر نصب آسان، در پروژه‌هایی که نیاز به مونتاژ سریع دارند کاربرد زیادی دارد.

8. نصب

   • پس از قرار دادن فلنج روی لوله، جوشکاری داخل و بیرون انجام می‌شود (fillet weld).

   • تراز فلنج نسبتاً ساده است چون می‌توان فلنج را لغزان (slip) روی لوله تنظیم کرد قبل از جوش.

9. ملاحظات طراحی

   • برای اطمینان از عملکرد مطلوب، باید انتخاب متریال، ضخامت فلنج و کلاس فشار با توجه به شرایط سرویس (دمای کاری، فشار، سیال داخل لوله) انجام شود.

   • ضخامت فلنج و تعداد / نوع پیچ‌ها باید بر اساس استاندارد مربوطه (مثلاً ASME B16.5) طراحی شود.

   • کیفیت جوشکاری اهمیت زیادی دارد چون نقطه ضعف ممکن است در محل جوش باشد.

مثال از محصولات

چند نمونه فلنج اسلیپون (Slip-On) موجود در بازار:

• 2‑1/2″ 316/316L SS 300# Slip‑On Flange: فلنج از استنلس استیل 316/316L، کلاس فشار 300، مناسب برای محیط‌های خورنده‌تر.

• 3/4″ 316 SS Class 150 Slip‑On Flange: برای سیستم‌های نسبتا سبک‌تر با فشار پایین‌تر.

• 4″ 316 SS Slip‑On Flange (Class 150): سایز بزرگ‌تر، کاربرد در لوله‌کشی‌های صنعتی.

• 1″ 304 SS Slip‑On Flange (Class 150): گزینه اقتصادی‌تر با استنلس استیل 304.

مزایای استفاده در پروژه‌ها

• مناسب برای پروژه‌هایی که هزینه نصب و نیروی کار محدود است.

• امکان سفارش در متریال مختلف باعث می‌شود بتوان آن را در کاربردهای با سیال‌های خورنده به کار برد.

• امکان تعمیر و نگهداری ساده‌تر به خاطر طراحی ساده و جوش فیلت.

معایب احتمالی در پروژه‌های حساس

• برای خطوط فشار بالا یا کاربردهایی که خستگی زیاد دارند (مثل نوسانات فشار، ارتعاش، دما) ممکن است گزینه ضعیف‌تری باشد نسبت به فلنج‌های گلودار جوشی (Weld‑Neck).

• اگر جوشکاری به‌درستی انجام نشود، احتمال نشت در محل جوش افزایش می‌یابد.

• نیاز به کنترل کیفیت جوش دقیق دارد (در دو طرف فلنج).

نکات ایمنی و اجرا

• در هنگام نصب، باید جوشکارهایی با تجربه استفاده شود که قادر به اجرای جوش فیلت با کیفیت باشند.

• پس از جوشکاری، تست فشار (پرس هیدرواستاتیک) باید انجام شود تا از عدم نشتی مطمئن شد.

• انتخاب گسکت (واشر) مناسب برای سطح فلنج (RF، FF، RTJ) بسیار مهم است تا نشیمن درست و آب‌بندی مناسب برقرار شود.

• در طراحی اولیه، مهندسان باید فشار کاری، دمای سرویس، سیال و طول عمر مورد انتظار را در محاسبه ضخامت و تعداد پیچ مد نظر قرار دهند.

جمع‌بندی

فلنج اسلیپون (Slip-On) یک گزینه اقتصادی، ساده در نصب و طراحی برای اتصال لوله‌هاست که در بسیاری از پروژه‌های صنعتی کاربرد دارد. با این حال، در کاربردهای فشار خیلی بالا یا شرایط خستگی زیاد باید با دقت بیشتری انتخاب شود و کیفیت جوش آن بررسی شود.
