راهنمای کامل خرید سه راهی استنلس استیل

سه‌راهی استیل یا Stainless Steel Tee یکی از اتصالات اصلی در سیستم‌های لوله‌کشی است که برای ایجاد یک Branch یا انشعاب از مسیر اصلی استفاده می‌شود.

این اتصال معمولاً دارای سه دهانه است؛ دو دهانه در امتداد Run اصلی قرار می‌گیرند و دهانه سوم Branch را تشکیل می‌دهد.

سه‌راهی‌های استنلس استیل در سیستم‌های آب، مواد غذایی، دارویی، شیمیایی، بخار، Utility و بسیاری از فرایندهای صنعتی استفاده می‌شوند، اما انتخاب آن فقط به سایز و جنس استیل محدود نیست.

برای انتخاب صحیح باید مواردی مانند:

• Equal یا Reducing بودن
• نوع Connection
• سایز Run و Branch
• Schedule یا ضخامت
• Pressure/Temperature
• Material Grade
• استاندارد ابعادی

بررسی شوند.

سه‌راهی استیل چه کاری انجام می‌دهد؟

وظیفه Tee ایجاد انشعاب در Piping System است.

برای مثال ممکن است یک خط اصلی 2 اینچ داشته باشیم و بخواهیم از آن:

• یک Branch دو اینچ
• یک Branch یک اینچ
• یا یک خط فرعی برای تجهیز دیگری

ایجاد کنیم.

در این شرایط نوع Tee براساس سایز Run و Branch انتخاب می‌شود.

نکته مهم این است که سه‌راهی یک Fitting است، نه Valve.

بنابراین آن را نباید با شیر سه‌راهی T-Port یا L-Port که برای تغییر مسیر کنترل‌شده جریان استفاده می‌شود اشتباه گرفت.

Equal Tee چیست؟

در Equal Tee یا سه‌راهی مساوی، سایز هر سه دهانه یکسان است.

برای مثال:

2" × 2" × 2"

در چنین اتصالی قطر Branch با Run اصلی برابر است.

این نوع زمانی استفاده می‌شود که انشعاب با همان Nominal Size خط اصلی موردنیاز باشد.

برای مشاهده محصول مرتبط می‌توانید صفحه سه‌راهی استیل را بررسی کنید.

Reducing Tee چیست؟

در Reducing Tee یا سه‌راهی تبدیلی، سایز Branch با Run اصلی متفاوت است.

برای مثال:

2" × 2" × 1"

یعنی Run اصلی 2 اینچ است اما Branch یک اینچ خواهد بود.

این طراحی زمانی استفاده می‌شود که بخواهیم مستقیماً از خط اصلی انشعابی با سایز کوچک‌تر بگیریم.

صفحه سه‌راهی تبدیلی استیل مربوط به این خانواده است.

ترتیب سایز سه‌راهی چگونه خوانده می‌شود؟

نحوه نوشتن Dimensions باید براساس Standard یا Catalogue سازنده بررسی شود.

در بسیاری از سیستم‌ها ابعاد Tee به‌صورت Run و Branch بیان می‌شوند.

مثلاً یک Reducing Tee می‌تواند به شکل:

2 × 2 × 1 inch

مشخص شود.

اما هنگام خرید بهتر است فقط به ترتیب نوشتاری اعتماد نکنید و Drawing یا جدول ابعاد همان سازنده را بررسی کنید.

به‌خصوص در سفارش‌های Reducing Tee بهتر است سایز هر سه Port صریحاً نوشته شود.

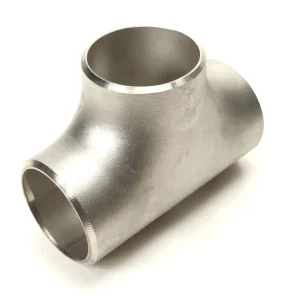

سه‌راهی جوشی استیل

Butt Weld Tee یکی از انواع رایج در پایپینگ صنعتی است.

انتهای سه‌راهی برای جوشکاری مستقیم به Pipe آماده می‌شود و پس از نصب، Connection دائمی ایجاد می‌کند.

در این نوع باید مواردی مانند:

• NPS
• Schedule
• Wall Thickness
• Material
• Butt-Weld Dimensions

با Pipe هماهنگ باشند.

ASME B16.9 یکی از مراجع مهم برای Factory-Made Wrought Buttwelding Fittings است.

بنابراین نمی‌توان یک Tee جوشی را فقط با سایز اسمی سفارش داد؛ Schedule یا Wall Thickness سیستم نیز اهمیت دارد.

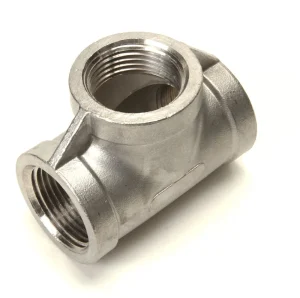

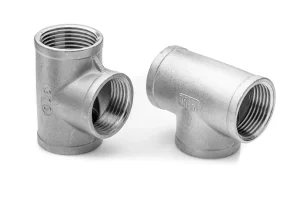

سه‌راهی دنده‌ای استیل

در Threaded Tee هر سه Port یا بخشی از آن‌ها دارای Thread هستند.

این نوع در سایزهای کوچک‌تر و بسیاری از Utility یا Process Lineها استفاده می‌شود.

صفحه سه‌راهی دنده‌ای استیل مربوط به این گروه است.

هنگام سفارش باید مشخص شود:

• Thread Type
• Size
• Pressure Class
• Material

چیست.

اگر نوع رزوه BSP یا NPT باشد، این دو را نباید به دلیل سایز اسمی مشابه قابل‌تعویض فرض کرد.

سه‌راهی Socket Weld و فشارقوی

در سیستم‌های فشار بالاتر و Bore کوچک ممکن است از Forged Tee با Socket-Weld یا Threaded End استفاده شود.

این خانواده با Butt-Weld Tee متفاوت است.

ASME B16.11 استاندارد شناخته‌شده‌ای برای Forged Fittings, Socket-Welding and Threaded است؛ نسخه منتشرشده فعلی B16.11-2021 است و ASME اعلام کرده نسخه بعدی برای 2026 برنامه‌ریزی شده است.

پس عبارت‌هایی مانند:

سه‌راهی فشارقوی

باید همراه با Class، Connection Type و Material مشخص شوند.

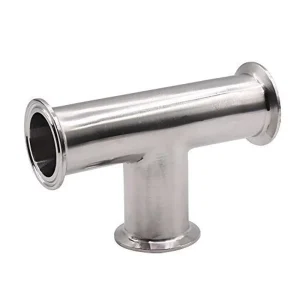

سه‌راهی کلمپی استیل

در سیستم‌های Hygienic ممکن است Tee دارای Clamp End باشد.

در این حالت هر Port با Ferrule خاتمه پیدا می‌کند و اتصال توسط Gasket و Clamp انجام می‌شود.

Clamp Connection امکان باز و بسته‌کردن ساده‌تری نسبت به اتصال جوشی ایجاد می‌کند.

برای مشاهده مدل موجود در سایت می‌توانید صفحه سه‌راهی کلمپی استیل را بررسی کنید.

اما Clamp بودن یک Tee به‌تنهایی ثابت نمی‌کند که تجهیز مطابق ASME BPE یا 3-A است.

Material، Surface Finish، Geometry و Documentation نیز باید بررسی شوند.

سه‌راهی تبدیلی کلمپی

در این مدل Branch سایز کوچک‌تری نسبت به Run دارد و اتصال‌ها از نوع Clamp هستند.

این طراحی در برخی خطوط غذایی، دارویی و Bioprocessing کاربرد دارد.

مزیت آن این است که تغییر سایز Branch بدون استفاده از Reducer جداگانه انجام می‌شود.

اما مشخصات واقعی مانند:

• Ferrule Dimensions
• Tube OD
• Surface Finish
• Material
• Pressure Rating

باید از Datasheet همان محصول استخراج شوند.

سه‌راهی جوشی یا کلمپی؛ کدام بهتر است؟

هیچ گزینه‌ای همیشه بهتر نیست.

انتخاب باید براساس Piping Design و Maintenance Philosophy انجام شود.

Equal Tee یا Reducing Tee؟

اگر Branch و Run یک سایز دارند، Equal Tee انتخاب طبیعی‌تری است.

اگر Branch کوچک‌تر است، دو راه کلی وجود دارد:

Reducing Tee

یا

Equal Tee + Reducer

اینکه کدام بهتر است به:

• Space
• Pressure Drop
• Piping Layout
• موجودی Fitting
• Specification پروژه

وابسته است.

Reducing Tee معمولاً تعداد Fitting و Weld Jointها را کاهش می‌دهد، اما همیشه الزاماً بهترین گزینه نیست.

آیا سه‌راهی جریان را «تقسیم» می‌کند؟

از نظر هندسی، Tee یک Branch ایجاد می‌کند.

اما مقدار Flow که وارد هر Branch می‌شود فقط توسط Tee تعیین نمی‌شود.

Flow Distribution تابع:

• Pressure Drop
• Pipe Size
• Valve Position
• Downstream Resistance
• Pump/System Condition

است.

پس Equal Tee به این معنی نیست که Flow الزاماً به‌صورت 50/50 تقسیم می‌شود.

این یک نکته مهم مهندسی است.

سه‌راهی T-Port با Tee Fitting فرق دارد

این دو اصطلاح گاهی در بازار اشتباه می‌شوند.

Tee Fitting یک اتصال بدون مکانیزم متحرک برای Branching است.

اما T-Port Ball Valve یک Valve سه‌راهی است که Ball داخلی آن مسیرهای مختلف جریان را باز یا بسته می‌کند.

بنابراین مقاله «شیر سه‌راهی T-Port و L-Port» باید کاملاً جدا باقی بماند و با این مقاله ادغام نشود.

استیل 304 یا 316؟

هر دو گرید در ساخت Fitting استفاده می‌شوند.

انتخاب متریال به مواردی مانند:

• Fluid
• Chloride
• Temperature
• Cleaning Chemical
• Corrosion Allowance
• Project Specification

وابسته است.

316 یا 316L در بسیاری از محیط‌های خورنده‌تر مزیت دارد، اما استفاده از آن برای همه سیستم‌ها ضروری نیست.

برای مقایسه دقیق‌تر می‌توانید مقاله تفاوت استیل 304 و 316 را مطالعه کنید.

Schedule در Tee جوشی چیست؟

Schedule نشان‌دهنده Wall Thickness سیستم Pipe است.

برای Butt-Weld Fitting باید ضخامت انتهای Fitting با Piping System سازگار باشد.

مثلاً فقط گفتن:

Tee 2 inch 316L

ممکن است کافی نباشد.

در یک RFQ صنعتی معمولاً لازم است اطلاعاتی مثل:

NPS + Schedule + Material + Standard

مشخص شوند.

Class در سه‌راهی فشارقوی

در Forged Fittingها ممکن است به‌جای Schedule، Pressure Classهایی مانند:

• Class 3000
• Class 6000
• Class 9000

دیده شوند.

این اعداد را نباید مستقیماً به‌عنوان فشار کاری psi تفسیر کرد.

Pressure Rating واقعی به Standard، Material، Temperature و Piping Rating وابسته است.

نقش استاندارد در انتخاب Tee

برای همه سه‌راهی‌ها یک استاندارد واحد وجود ندارد.

به‌صورت کلی:

• Butt-Weld Tee → خانواده ASME B16.9
• Forged Socket-Weld/Threaded Tee → خانواده ASME B16.11
• Hygienic Tee → استاندارد و Dimensional Series مخصوص پروژه
• Clamp Tee → ممکن است BPE، 3-A یا Standard سازنده مطرح باشد

بنابراین اولین سؤال باید این باشد:

این Tee متعلق به چه Piping Specificationی است؟

نه اینکه فقط سایزش چند اینچ است.

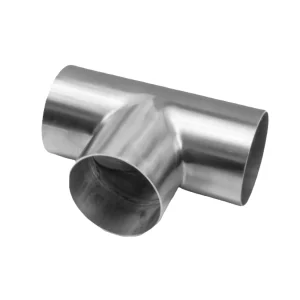

سه‌راهی در خطوط دارویی و غذایی

در خطوط Hygienic، فقط Material مهم نیست.

مواردی مانند:

• Surface Finish
• Weld Quality
• Drainability
• Branch Geometry
• Cleanability
• Documentation

نیز اهمیت دارند.

وجود Clamp End یا 316L بودن به‌تنهایی Compliance دارویی را ثابت نمی‌کند.

آیا Tee می‌تواند Dead Leg ایجاد کند؟

بله، بسته به طراحی سیستم.

Branchهایی که طول زیادی دارند یا Flow مناسبی در آن‌ها وجود ندارد می‌توانند ناحیه کم‌جریان یا راکد ایجاد کنند.

این موضوع در سیستم‌های High-Purity اهمیت ویژه دارد.

Dead Leg فقط ویژگی خود Tee نیست؛ طول Branch، Valve Location و Geometry کلی Piping نیز در آن نقش دارند.

سه‌راهی در خطوط بخار

اگر Tee در Steam Service استفاده می‌شود، باید:

• Material
• Pressure Class
• Schedule
• Temperature
• Piping Code

با شرایط Steam System هماهنگ باشند.

نباید صرف Stainless Steel بودن اتصال را به معنی مناسب‌بودن برای بخار دانست.

هنگام خرید سه‌راهی چه اطلاعاتی لازم است؟

اشتباهات رایج در انتخاب سه‌راهی

یکی از رایج‌ترین اشتباه‌ها سفارش فقط با عبارت:

«سه‌راهی استیل 2 اینچ»

است.

این عبارت مشخص نمی‌کند:

• Equal است یا Reducing؟
• Connection چیست؟
• Schedule یا Class چیست؟
• Material دقیق چیست؟

اشتباه دیگر، یکی دانستن Tee Fitting با Three-Way Valve است.

همچنین در خطوط Hygienic نباید از ظاهر براق یک Tee نتیجه گرفت که محصول Pharmaceutical Grade است.

جمع‌بندی

سه‌راهی استیل یکی از مهم‌ترین Fittingهای Branching در سیستم‌های لوله‌کشی است.

انتخاب صحیح آن از این مسیر انجام می‌شود:

Equal/Reducing → Run & Branch Size → Connection Type → Schedule/Class → Material → Standard → Process Conditions

اگر سه دهانه یک سایز باشند Equal Tee و اگر Branch کوچک‌تر باشد Reducing Tee بررسی می‌شود.

مدل‌های Butt Weld، Threaded، Socket Weld و Clamp نیز کاربردهای متفاوت دارند و نباید صرفاً براساس ظاهر یا عنوان «استیل» جایگزین یکدیگر شوند.
