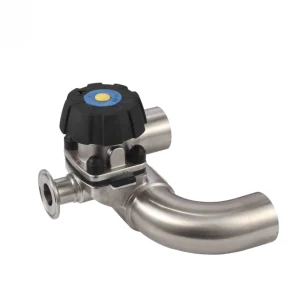

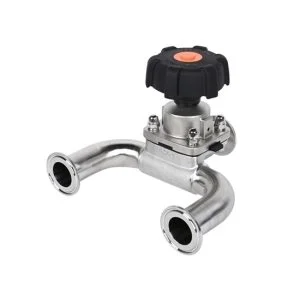

شیر دیافراگمی استیل چیست؟ ساختار، عملکرد و راهنمای انتخاب

شیر دیافراگمی استیل یا Stainless Steel Diaphragm Valve نوعی شیر کنترل جریان است که در آن یک دیافراگم انعطاف‌پذیر، بخش مکانیکی عملگر را از سیال عبوری جدا می‌کند.

این ساختار باعث شده شیرهای دیافراگمی در خطوطی که تمیزی، مقاومت شیمیایی، جداسازی سیال از مکانیزم شیر و قابلیت شست‌وشو اهمیت دارد، کاربرد گسترده‌ای داشته باشند.

در بسیاری از طراحی‌های این شیر، فقط بدنه و دیافراگم با سیال در تماس هستند و قسمت Actuator از محیط فرایندی جدا می‌ماند؛ ویژگی‌ای که سازندگان تخصصی مانند GEMÜ نیز آن را یکی از مزایای اصلی Diaphragm Valve معرفی می‌کنند.

برای مشاهده محصول موجود می‌توانید صفحه شیر دیافراگمی استیل را بررسی کنید.

شیر دیافراگمی چگونه کار می‌کند؟

عملکرد این شیر بر اساس حرکت یک Diaphragm انعطاف‌پذیر است.

با حرکت Stem یا Compressor، دیافراگم به سمت سطح آب‌بندی بدنه حرکت می‌کند و مسیر سیال را می‌بندد. با برگشت مکانیزم، دیافراگم از Seat فاصله می‌گیرد و جریان برقرار می‌شود.

این مکانیزم یک تفاوت مهم با بسیاری از شیرهای دیگر دارد:

سیال مستقیماً با Stem، Packing و اجزای داخلی Actuator تماس ندارد.

در نتیجه مسیر سیال و مکانیزم کنترل تا حد زیادی از یکدیگر جدا می‌شوند.

اجزای اصلی شیر دیافراگمی

ساختار دقیق به برند و مدل وابسته است، اما معمولاً شامل این اجزا می‌شود:

بدنه یا Valve Body

مسیر اصلی عبور سیال در داخل بدنه قرار دارد.

Body می‌تواند با هندسه‌های متفاوت برای کاربردهای صنعتی یا Hygienic طراحی شود.

دیافراگم

مهم‌ترین قطعه آب‌بندی شیر است.

دیافراگم بین سیال و مکانیزم Actuator قرار می‌گیرد و هنگام باز و بسته‌شدن تغییر شکل می‌دهد.

Material آن باید با:

• سیال
• دما
• فشار
• Cleaning Chemical
• تعداد Cycle

سازگار باشد.

Compressor و Stem

نیروی Actuator را به Diaphragm منتقل می‌کنند.

Actuator

عملگر می‌تواند بسته به طراحی:

• دستی
• پنوماتیک
• الکتریکی

باشد.

در خطوط اتوماتیک، مدل پنوماتیک کاربرد زیادی دارد. برای نمونه می‌توانید صفحه شیر دیافراگمی با اکت بادی را بررسی کنید.

شیر دیافراگمی دستی یا پنوماتیک؟

انتخاب Actuation به نحوه بهره‌برداری خط بستگی دارد.

مدل دستی

برای نقاطی مناسب است که:

• دفعات تغییر وضعیت کم است
• Automation نیاز نیست
• اپراتور به شیر دسترسی دارد

مدل پنوماتیک

زمانی مطرح می‌شود که:

• خط اتوماتیک است
• فرمان از PLC یا سیستم کنترل صادر می‌شود
• تعداد Cycle زیاد است
• وضعیت Fail-Safe اهمیت دارد

در Actuatorهای پنوماتیک ممکن است Control Functionهایی مانند Normally Closed، Normally Open یا Double Acting وجود داشته باشند، اما گزینه‌های واقعی باید از Datasheet همان شیر بررسی شوند.

تفاوت شیر دیافراگمی با شیر توپی

Ball Valve و Diaphragm Valve هر دو می‌توانند برای قطع و وصل جریان استفاده شوند، اما ساختمان داخلی آن‌ها متفاوت است.

در Ball Valve یک Ball سوراخ‌دار داخل بدنه می‌چرخد.

در Diaphragm Valve یک غشای انعطاف‌پذیر مسیر جریان را باز یا بسته می‌کند.

یکی از مزیت‌های ساختار دیافراگمی این است که سیال از بخش‌های مکانیکی Actuator جدا می‌شود.

اما این موضوع به معنی برتری شیر دیافراگمی در تمام سرویس‌ها نیست. Ball Valve ممکن است برای برخی کاربردها Flow Path و Pressure Requirement متفاوتی ارائه دهد.

انتخاب باید بر اساس Process انجام شود.

دیافراگم PTFE یا EPDM؟

یکی از مهم‌ترین انتخاب‌ها Material دیافراگم است.

EPDM

یک Elastomer با انعطاف‌پذیری مناسب است و در بسیاری از سرویس‌های آب، بخار و فرایندهای بهداشتی استفاده می‌شود.

PTFE

به دلیل مقاومت شیمیایی گسترده، برای بسیاری از سیالات خورنده مورد بررسی قرار می‌گیرد.

اما عبارت:

PTFE بهتر از EPDM است

صحیح نیست.

PTFE و EPDM رفتار مکانیکی و شیمیایی متفاوتی دارند. انتخاب باید با Chemical Compatibility و شرایط واقعی سرویس انجام شود.

همچنین برخی Diaphragmها از ساختار ترکیبی PTFE/EPDM استفاده می‌کنند. سازندگان تخصصی نیز هر دو خانواده را بسته به Configuration شیر ارائه می‌دهند.

شیر دیافراگمی در چه صنایعی استفاده می‌شود؟

این شیرها بسته به طراحی و Material در صنایع مختلف قابل استفاده‌اند، از جمله:

• دارویی
• بیوتکنولوژی
• غذایی و نوشیدنی
• آرایشی و بهداشتی
• شیمیایی
• تصفیه و آب فرایندی
• سیستم‌های Hygienic
• خطوط دارای سیالات خورنده

البته صرفاً Diaphragm Valve بودن یک محصول آن را برای همه این صنایع مناسب نمی‌کند.

بدنه، Surface Finish، Diaphragm Material، Connection و Certification باید برای همان Application بررسی شوند.

نقش Surface Finish

در کاربردهای Hygienic و High-Purity، فقط متریال بدنه مهم نیست.

سطح داخلی شیر نیز می‌تواند دارای Requirement مشخصی باشد.

برای مثال ممکن است پروژه حداکثر Roughness یا Surface Finish خاصی را تعیین کند.

بنابراین عبارت‌هایی مانند:

بدنه 316L

یا

شیر دارویی

به‌تنهایی Specification کاملی نیستند.

اتصال کلمپی، جوشی یا دنده‌ای؟

شیرهای دیافراگمی می‌توانند با Connectionهای مختلف تولید شوند.

از جمله:

• Clamp
• Weld / Spigot
• Threaded
• سایر Connectionهای صنعتی

نوع اتصال باید با Piping System هماهنگ باشد.

در خطوطی که قابلیت بازکردن سریع برای Cleaning یا Maintenance اهمیت دارد، Clamp Connection می‌تواند مطرح باشد. در سیستم‌های دیگر ممکن است Welded Connection ترجیح داده شود.

آیا شیر دیافراگمی برای CIP و SIP مناسب است؟

برخی مدل‌های Hygienic Diaphragm Valve برای CIP/SIP طراحی و تأیید می‌شوند. برای مثال محصولات Sterile شرکت GEMÜ دارای مدل‌هایی با قابلیت CIP/SIP هستند.

اما نباید این ویژگی را به تمام شیرهای دیافراگمی تعمیم داد.

برای استفاده در CIP/SIP باید مواردی مانند:

• Valve Geometry
• Drainability
• Diaphragm Material
• Temperature
• Surface Finish
• Connection Design

بررسی شوند.

Dead Leg در شیر دیافراگمی

در خطوط بهداشتی کاهش نواحی Stagnant اهمیت دارد، اما مقدار Dead Leg به هندسه واقعی Valve Body و محل نصب بستگی دارد.

بنابراین نمی‌توان گفت هر Diaphragm Valve ذاتاً «Zero Dead Leg» است.

برای سیستم‌های User Point و طراحی‌های تخصصی 180 درجه، موضوع Dead Leg اهمیت بیشتری دارد و بهتر است به‌صورت جداگانه بررسی شود.

برای این موضوع صفحه تخصصی شیر دیافراگمی یوزر را مطالعه کنید.

این مقاله عمومی عمداً وارد جزئیات WFI، PW و User Point نمی‌شود تا دو موضوع با یکدیگر هم‌پوشانی پیدا نکنند.

متریال بدنه 304 یا 316L؟

انتخاب Material Body باید از شرایط Process انجام شود.

316L در بسیاری از سیستم‌های Hygienic و Corrosive مطرح است، اما نمی‌توان گفت تمام شیرهای دیافراگمی باید 316L باشند.

موارد زیر باید بررسی شوند:

• نوع سیال
• Cleaning Chemical
• دما
• شرایط خوردگی
• الزامات استاندارد
• Material Specification پروژه

همچنین اگر پروژه Grade مشخصی الزام کرده است، باید Material Certificate محصول با همان Requirement تطبیق داده شود.

شیر دیافراگمی On/Off یا Control؟

Diaphragm Valve فقط برای قطع و وصل استفاده نمی‌شود.

بعضی طراحی‌ها قابلیت کنترل جریان نیز دارند.

اما Performance کنترلی به Geometry بدنه، Actuator و Positioner وابسته است.

بنابراین اگر هدف Modulating Control است، باید مشخص شود محصول واقعاً برای Control Service طراحی شده یا فقط Open/Close Valve است.

مهم‌ترین نکات انتخاب شیر دیافراگمی

هنگام انتخاب بهتر است این موارد مشخص شوند:

چه زمانی شیر دیافراگمی انتخاب مناسبی است؟

این شیر زمانی می‌تواند گزینه مناسبی باشد که جداسازی سیال از مکانیزم Actuator، قابلیت Cleaning، مقاومت شیمیایی یا طراحی Hygienic اهمیت داشته باشد.

اما انتخاب باید همیشه با مقایسه Process Requirement و Datasheet محصول انجام شود.

در بعضی خطوط، Ball Valve، Butterfly Valve یا Valve Technology دیگری می‌تواند مناسب‌تر باشد.

قیمت شیر دیافراگمی به چه عواملی بستگی دارد؟

قیمت می‌تواند تحت تأثیر موارد زیر قرار گیرد:

• سایز
• Material Body
• Diaphragm Material
• نوع Actuator
• Connection
• Surface Finish
• Automation Accessories
• Certification
• برند

به همین دلیل قیمت یک شیر دستی صنعتی را نباید با یک مدل Hygienic Pneumatic بدون تطبیق Specification مقایسه کرد.

جمع‌بندی

شیر دیافراگمی استیل با استفاده از یک Diaphragm انعطاف‌پذیر، مسیر سیال را از مکانیزم Actuator جدا می‌کند و به همین دلیل در بسیاری از سیستم‌های صنعتی، Hygienic و High-Purity کاربرد دارد.

برای انتخاب صحیح بهتر است این مسیر طی شود:

Fluid → Pressure/Temperature → Body Material → Diaphragm Material → Connection → Actuation → Surface Requirement → Certification

در نهایت، نام «شیر دیافراگمی استیل» برای خرید کافی نیست و مشخصات واقعی Process باید با Datasheet محصول تطبیق داده شوند.
