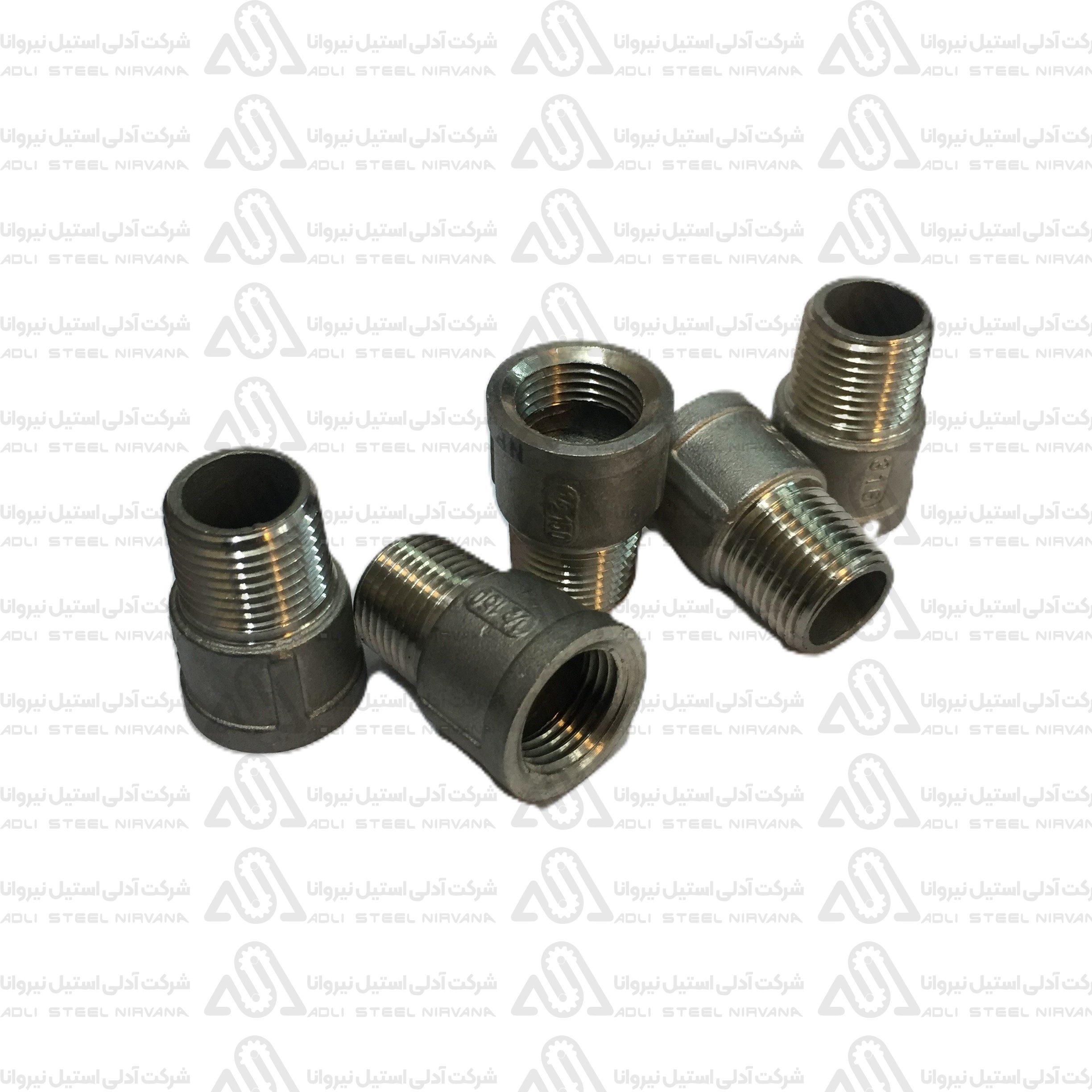

روپیچ توپیچ استیل یک اتصال رزوه‌ای با یک سمت رزوه خارجی و یک سمت رزوه داخلی است که برای ایجاد ارتباط میان دو اتصال دنده‌ای به کار می‌رود. این قطعه می‌تواند در تغییر نوع اتصال از مادگی به نری و، در مدل‌های تبدیلی، برای ارتباط میان دو سایز متفاوت مورد استفاده قرار گیرد.
برای انتخاب صحیح روپیچ توپیچ باید سایز هر دو سمت، استاندارد رزوه، گرید استنلس استیل، فشار و دمای کاری سیستم مشخص باشند.
روپیچ توپیچ چیست؟
در یک سمت این اتصال رزوه بیرونی یا Male Thread قرار دارد و سمت دیگر دارای رزوه داخلی یا Female Thread است.
این ساختار زمانی کاربرد دارد که دو قطعه موجود از نظر نوع رزوه مستقیم به یکدیگر متصل نمی‌شوند و نیاز به یک واسط رزوه‌ای وجود دارد.
اگر سایز دو سمت متفاوت باشد، قطعه علاوه بر تغییر نوع Connection می‌تواند نقش تبدیل سایز را نیز داشته باشد. با این حال سایزبندی واقعی محصول موجود باید هنگام استعلام مشخص شود.
انتخاب سایز و نوع رزوه
در سفارش این محصول بهتر است مشخصات هر دو سمت اتصال جداگانه اعلام شوند. برای مثال باید بدانیم کدام سمت Male و کدام سمت Female است و سایز هر طرف چه مقدار است.
نوع رزوه نیز اهمیت زیادی دارد. آدلی در محتوای آموزشی خود دو خانواده رایج BSP و NPT را معرفی کرده و تأکید دارد که این دو به دلیل تفاوت هندسه رزوه کاملاً قابل جایگزینی با یکدیگر نیستند.
برای بررسی دقیق‌تر می‌توانید مقاله تفاوت دنده BSP و NPT را مطالعه کنید.
در زمان خرید بهتر است این اطلاعات مشخص باشند:
- سایز سمت روپیچ
- سایز سمت توپیچ
- BSP یا NPT بودن
- Grade استیل
- فشار و دمای کاری
- نوع سیال
کاربرد روپیچ توپیچ استیل
این نوع اتصال می‌تواند در سیستم‌های رزوه‌ای مختلف برای ایجاد یک واسط میان دو قطعه استفاده شود؛ از جمله خطوط آب، تجهیزات فرآیندی، تأسیسات صنعتی و برخی سیستم‌های انتقال سیال.
خود آدلی اتصالات دنده‌ای استنلس استیل را در کاربردهایی مانند صنایع غذایی و دارویی، شیمیایی و پتروشیمی، آبرسانی، خطوط گاز و بخار و سیستم‌های تأسیساتی معرفی کرده است.
مناسب بودن روپیچ توپیچ برای هر کاربرد باید با مشخصات واقعی همان مدل، خصوصاً فشار، دما و متریال، کنترل شود.
تفاوت با مغزی، بوشن و تبدیل دنده‌ای
روپیچ توپیچ نباید با سایر اتصالات رزوه‌ای مشابه اشتباه شود.
مغزی دنده‌ای استیل معمولاً دارای رزوه خارجی برای اتصال میان اجزای دارای رزوه داخلی است.
بوشن دنده‌ای استیل در خانواده اتصالاتی قرار می‌گیرد که برای اتصال اجزای رزوه‌ای با ساختار متفاوت استفاده می‌شوند.
تبدیل دنده‌ای استیل نیز زمانی بررسی می‌شود که تغییر سایز میان دو اتصال موردنیاز باشد.
در روپیچ توپیچ، وجود یک سر Male و یک سر Female مشخصه اصلی انتخاب است؛ بنابراین قبل از سفارش باید وضعیت Connection دو قطعه مقابل مشخص شود.
گرید استنلس استیل و شرایط کاری
عنوان محصول Grade مشخصی مانند 304 یا 316 را تعیین نمی‌کند. اگر پروژه متریال خاصی نیاز دارد، باید همان Grade هنگام استعلام اعلام شود.
انتخاب متریال به عواملی مانند نوع سیال، دما، محیط نصب و میزان خورندگی وابسته است. برای آشنایی با تفاوت گریدهای رایج می‌توانید مقاله انواع استنلس استیل 304 و 316 را بررسی کنید.
Pressure Rating این SKU نیز در اطلاعات موجود مشخص نشده است؛ بنابراین استفاده در خطوط با فشار مشخص باید پس از تأیید فنی مدل واقعی انجام شود.
نصب و آب‌بندی روپیچ توپیچ
قبل از نصب، رزوه‌های هر دو سمت باید از نظر سلامت و تطابق استاندارد بررسی شوند. اتصال باید ابتدا بدون اعمال نیروی زیاد درگیر شود تا از Cross Threading جلوگیری شود.
در صورت نیاز به ماده آب‌بندی، نوع آن باید با سیال، دما و نوع Thread هماهنگ باشد.
سفت کردن بیش از حد می‌تواند باعث آسیب به رزوه یا بدنه اتصال شود. همچنین از این قطعه نباید برای جبران Misalignment زیاد میان دو تجهیز استفاده شود؛ هم‌راستایی سیستم باید قبل از مونتاژ اصلاح شود.
پس از راه‌اندازی نیز محل اتصال باید از نظر نشتی بررسی شود.
قیمت و خرید روپیچ توپیچ استیل
قیمت روپیچ توپیچ استیل به سایز دو سمت، Grade، نوع رزوه، Pressure Rating، برند و تعداد سفارش وابسته است.
برای استعلام دقیق بهتر است مشخصات به شکل زیر اعلام شوند:
سایز سمت Male × سایز سمت Female + نوع رزوه + Grade + تعداد
اگر قطعه برای جایگزینی یک اتصال موجود خریداری می‌شود، ارسال تصویر واضح و مشخصات رزوه دو سمت نیز احتمال خطای انتخاب را کاهش می‌دهد.
سوالات متداول
روپیچ توپیچ یعنی چه؟
به اتصالی گفته می‌شود که یک سمت آن رزوه خارجی و سمت دیگر آن رزوه داخلی دارد.
آیا دو سمت میتوانند سایز متفاوت داشته باشند؟
در بعضی مدل‌ها بله؛ سایزبندی واقعی محصول باید هنگام سفارش تأیید شود.
رزوه BSP است یا NPT؟
نوع Thread این SKU در اطلاعات موجود مشخص نشده و باید هنگام خرید تعیین شود.
جنس آن 304 است یا 316؟
Grade مشخصی برای این صفحه ثبت نشده است و باید مطابق نیاز پروژه سفارش داده شود.
برای مشاهده سایر اتصالات دنده‌ای کجا مراجعه کنم؟
می‌توانید محصولات مرتبط را در دسته اتصالات دنده‌ای استیل مشاهده کنید.
