لوله استیل

تفاوت لوله استیل ۳۰۴ و ۳۱۶

گرید آلیاژی یکی از اصلی‌ترین معیارهای انتخاب لوله استیل است. دو گرید ۳۰۴ و ۳۱۶ هر دو در خانواده استنلس استیل آستنیتی قرار دارند و از نظر شکل‌پذیری، جوش‌پذیری و مقاومت عمومی در برابر خوردگی عملکرد مناسبی دارند؛ اما ترکیب آلیاژی و محدوده کاربرد آن‌ها یکسان نیست.

لوله استیل ۳۰۴

لوله استیل ۳۰۴ یکی از گریدهای رایج برای کاربردهای عمومی است. این گرید در بسیاری از محیط‌هایی که میزان کلرید و خورندگی شدید نیست، قابل بررسی است و معمولاً هزینه کمتری نسبت به گرید ۳۱۶ دارد.

از این گرید می‌توان با توجه به استاندارد و شرایط پروژه در تجهیزات صنعتی عمومی، خطوط انتقال آب با شرایط کنترل‌شده، تجهیزات فرآوری و بعضی کاربردهای غذایی استفاده کرد. مناسب‌بودن آن باید بر اساس نوع سیال، دما، روش شست‌وشو و کیفیت سطح ارزیابی شود.

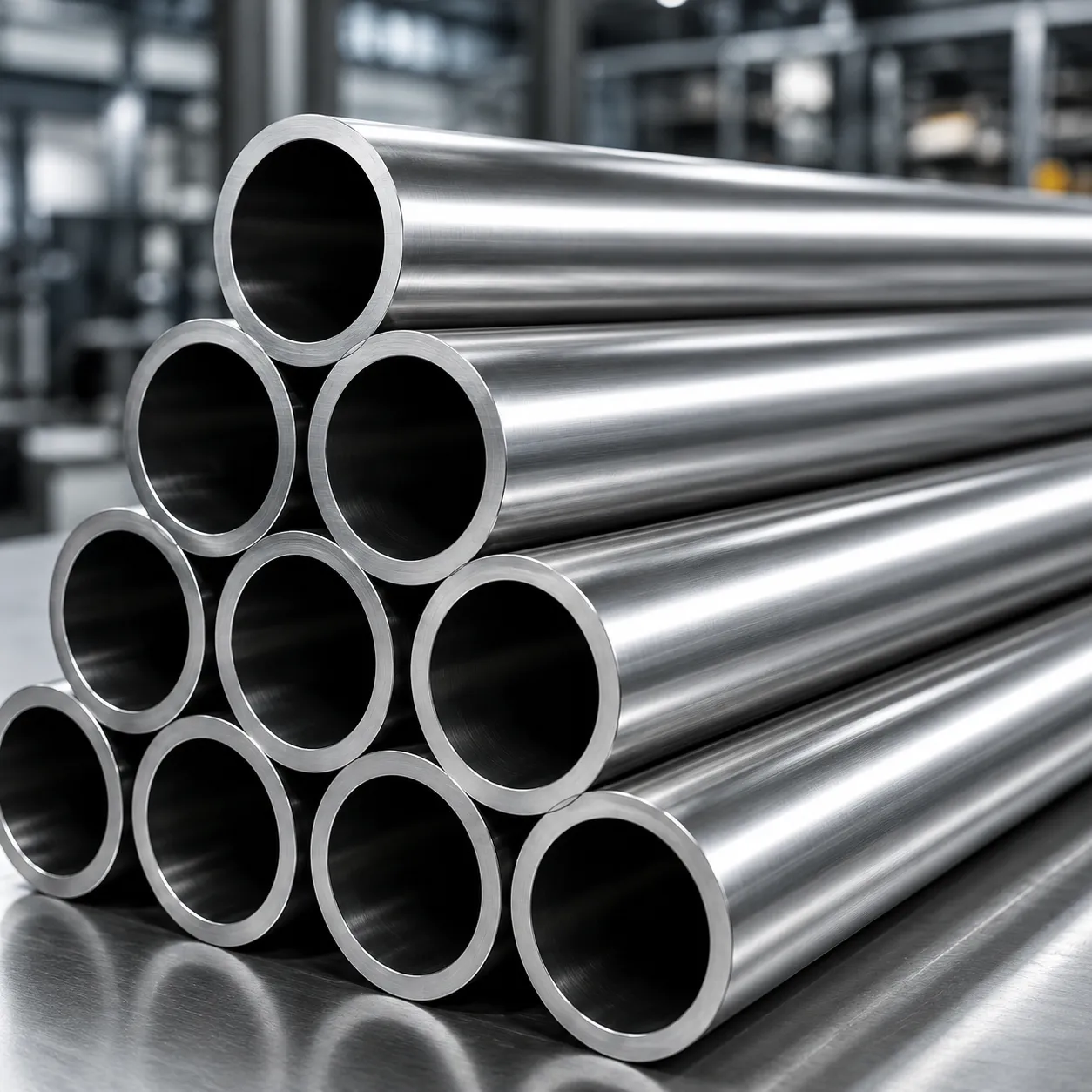

لوله استیل ۳۱۶

لوله استیل ۳۱۶ به‌دلیل داشتن مولیبدن، در بسیاری از محیط‌های حاوی کلرید و بعضی مواد شیمیایی مقاومت بیشتری در برابر خوردگی موضعی دارد. به همین دلیل، این گرید در پروژه‌های شیمیایی، دارویی، غذایی و محیط‌های خورنده‌تر بیشتر مورد بررسی قرار می‌گیرد.

وجود مولیبدن به معنی مقاومت کامل در برابر آب شور، اسیدها یا تمام مواد شیمیایی نیست. غلظت سیال، دما، سرعت جریان، شرایط شست‌وشو و احتمال ایجاد شکاف باید پیش از انتخاب نهایی بررسی شوند.

تفاوت ۳۰۴ و ۳۱۶ در یک نگاه

تفاوت گریدهای ۳۰۴ و 304L یا ۳۱۶ و 316L

حرف L نشان‌دهنده کربن کمتر در ترکیب آلیاژ است. گریدهای کم‌کربن مانند 304L و 316L برای بسیاری از سازه‌ها و خطوط جوشکاری‌شده مورد توجه قرار می‌گیرند؛ زیرا کاهش کربن می‌تواند خطر حساس‌شدن ناحیه جوش و خوردگی بین‌دانه‌ای را در شرایط مشخص کاهش دهد.

انتخاب میان نسخه معمولی و کم‌کربن باید بر اساس استاندارد محصول، روش جوشکاری، ضخامت، عملیات حرارتی و شرایط بهره‌برداری انجام شود. درج هم‌زمان عبارت‌هایی مانند 304/304L یا 316/316L نیز فقط زمانی صحیح است که محصول واقعاً الزامات هر دو گرید را تأمین کند و این موضوع در گواهی متریال تأیید شده باشد.

۳۰۴ بخریم یا ۳۱۶؟

• برای محیط‌های عمومی با خورندگی محدود، گرید ۳۰۴ می‌تواند گزینه اولیه باشد.
• برای محیط‌های خورنده‌تر یا حاوی کلرید، گرید ۳۱۶ یا 316L باید بررسی شود.
• برای خطوط جوشکاری‌شده، نسخه‌های کم‌کربن ممکن است بر اساس الزامات پروژه مناسب‌تر باشند.
• برای صنایع غذایی و دارویی، انتخاب گرید به‌تنهایی کافی نیست و پرداخت سطح، زبری، روش اتصال و استاندارد بهداشتی نیز اهمیت دارند.
• در سرویس‌های شیمیایی حساس، انتخاب باید بر اساس جدول سازگاری متریال یا نظر متخصص خوردگی انجام شود.

تفاوت لوله استیل درزدار و مانیسمان

روش ساخت، لوله‌های استیل را به دو گروه اصلی درزدار و بدون‌درز تقسیم می‌کند. انتخاب میان این دو نباید فقط بر اساس تصور «قوی‌تر بودن» یا «ارزان‌تر بودن» انجام شود؛ استاندارد محصول، فشار و دمای طراحی، ابعاد، آزمون‌ها و الزامات پروژه باید هم‌زمان بررسی شوند.

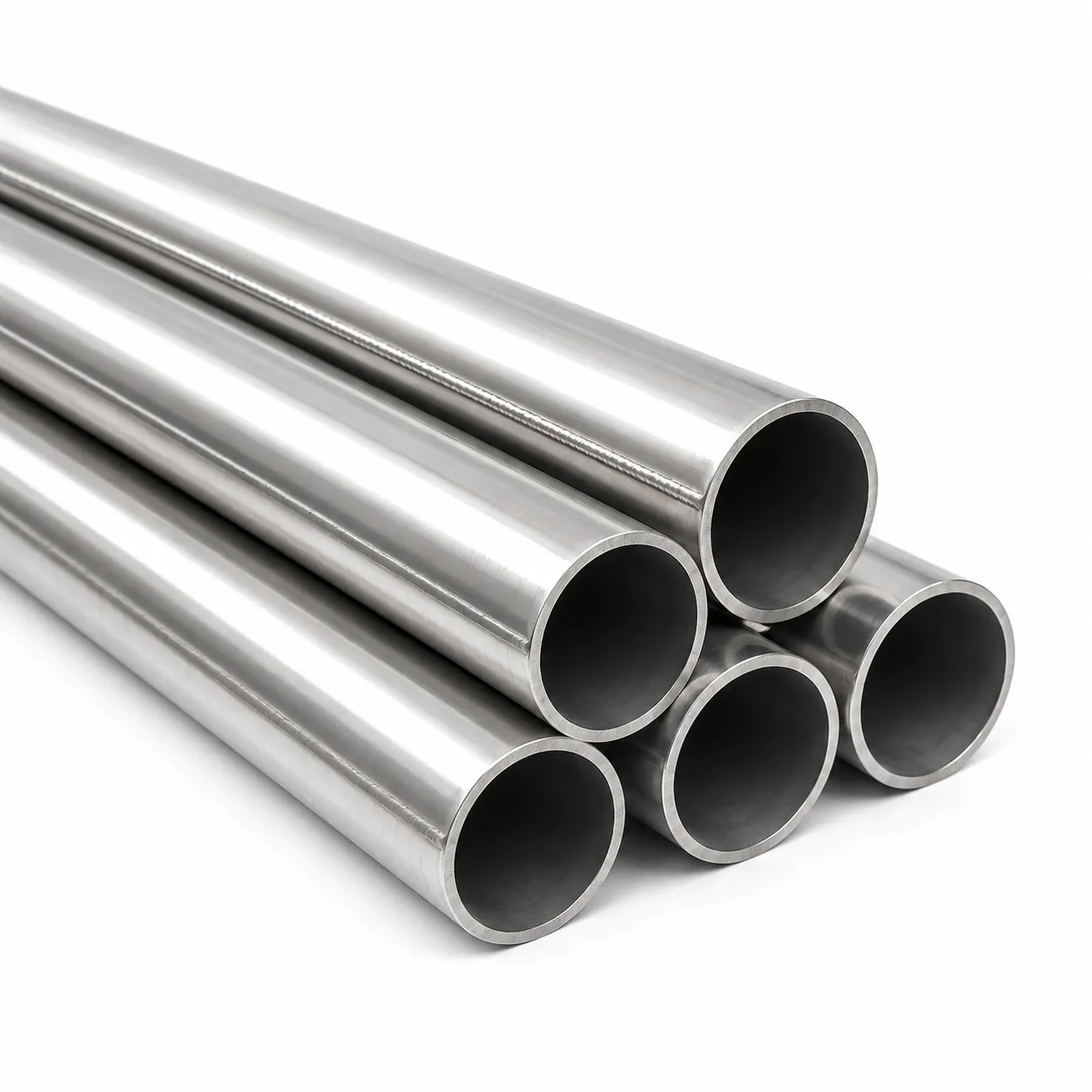

لوله درزدار استیل چیست؟

لوله درزدار استیل با شکل‌دهی ورق یا نوار استنلس استیل و جوش‌دادن لبه‌های آن تولید می‌شود. پس از جوشکاری، درز محصول بر اساس استاندارد مربوط تحت عملیات تکمیلی و آزمون‌های لازم قرار می‌گیرد.

لوله درزدار استاندارد می‌تواند در بسیاری از خطوط صنعتی، تجهیزات فرآیندی و حتی بعضی کاربردهای بهداشتی استفاده شود. وجود جوش طولی به‌تنهایی به معنی کیفیت یا استحکام کمتر نیست؛ کیفیت ورق، روش جوشکاری، عملیات حرارتی، آزمون درز و انطباق با استاندارد تعیین‌کننده هستند.

لوله مانیسمان استیل چیست؟

لوله مانیسمان استیل بدون ایجاد درز جوش طولی تولید می‌شود. نبود جوش طولی باعث می‌شود این نوع لوله در پروژه‌هایی که طراحی یا مشخصات فنی استفاده از محصول بدون‌درز را الزام کرده است، مورد توجه قرار گیرد.

مانیسمان‌بودن به‌تنهایی فشار قابل‌تحمل، کیفیت یا ایمنی محصول را تعیین نمی‌کند. گرید آلیاژی، قطر، ضخامت واقعی، Schedule، تلرانس تولید، استاندارد، دما و ضریب طراحی نیز باید بررسی شوند.

مقایسه لوله درزدار و مانیسمان استیل

درزدار بخریم یا مانیسمان؟

برای انتخاب اولیه، موارد زیر را بررسی کنید:

• اگر مشخصات فنی پروژه استفاده از لوله بدون‌درز را الزام کرده است، نوع مانیسمان انتخاب شود.
• اگر استاندارد طراحی استفاده از لوله جوشی را مجاز دانسته و محصول آزمون‌های لازم را دارد، نوع درزدار نیز می‌تواند مناسب باشد.
• برای فشار و دمای بالا، انتخاب نباید فقط بر اساس وجود یا نبود درز انجام شود؛ محاسبه ضخامت و کنترل استاندارد ضروری است.
• برای صنایع غذایی و دارویی، روش ساخت تنها معیار نیست و وضعیت جوش داخلی، پرداخت سطح، زبری، قابلیت شست‌وشو و مدارک محصول باید کنترل شوند.
• در سفارش هر دو نوع، گرید، سایز، ضخامت، استاندارد و گواهی متریال بررسی شود.

استاندارد ASTM A312 هر دو نوع لوله آستنیتی بدون‌درز و جوشی را برای سرویس‌های دمای بالا و خورنده عمومی پوشش می‌دهد. همچنین ASTM A270 برای تیوب‌های بهداشتی، محصولات بدون‌درز و جوشی را با الزامات مشخص در نظر می‌گیرد. بنابراین، نمی‌توان یکی از این دو روش ساخت را بدون بررسی استاندارد و شرایط پروژه، همیشه بهتر یا ایمن‌تر دانست.

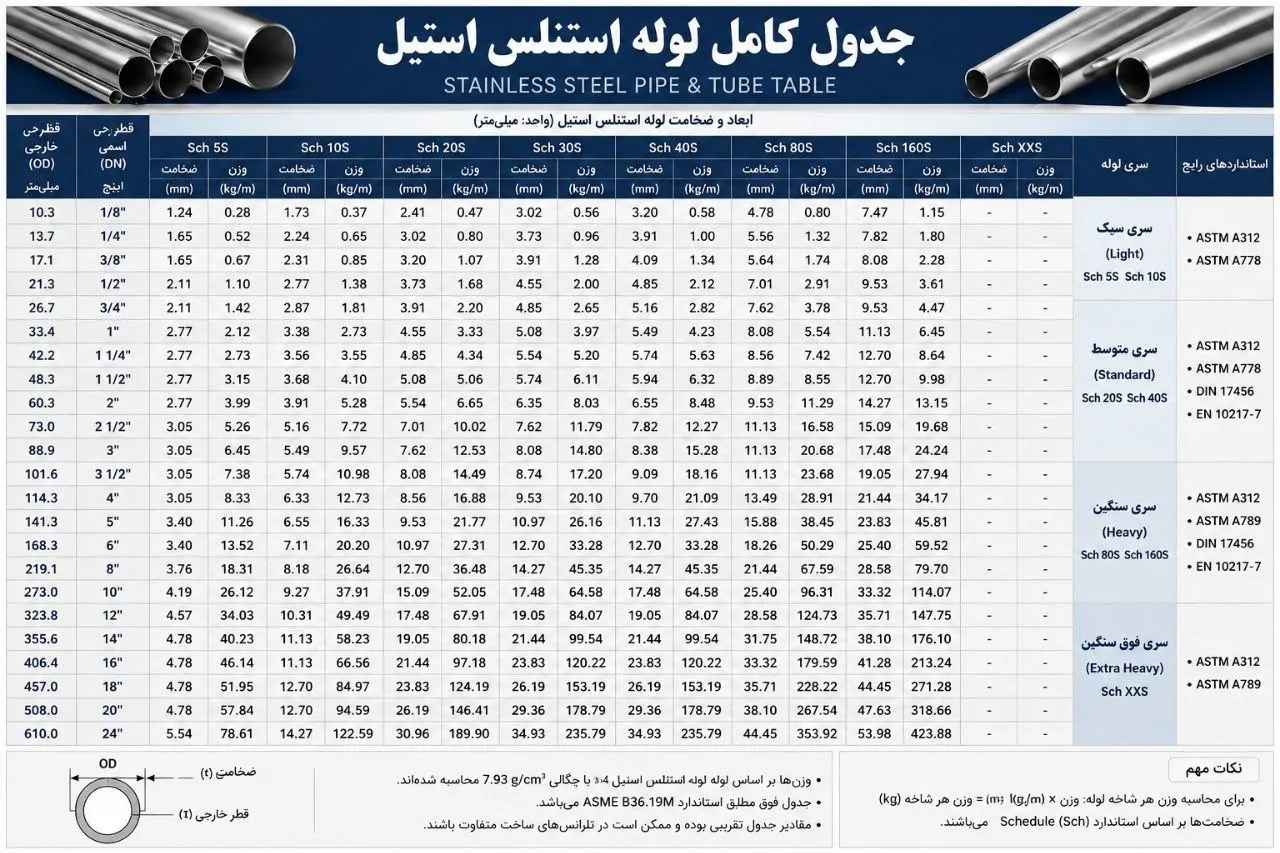

سایز، ضخامت و Schedule لوله استیل

برای سفارش لوله استیل باید سایز اسمی، قطر خارجی و ضخامت دیواره به‌صورت جداگانه مشخص شوند. استفاده از عباراتی مانند «لوله دو اینچ» بدون اعلام گرید، Schedule و استاندارد، برای خرید فنی کافی نیست.

سایز اسمی لوله چیست؟

سایز لوله‌های صنعتی معمولاً با NPS در سیستم اینچی یا DN در سیستم متریک بیان می‌شود. این اعداد اندازه اسمی هستند و همیشه با قطر خارجی واقعی لوله برابر نیستند. برای مثال، در بسیاری از سایزهای رایج، عدد NPS فقط نام سایز محسوب می‌شود و قطر خارجی باید از جدول استاندارد استخراج شود.

در یک NPS مشخص، قطر خارجی لوله معمولاً ثابت می‌ماند؛ اما با تغییر Schedule، ضخامت دیواره و قطر داخلی تغییر می‌کنند.

Schedule لوله استیل چیست؟

Schedule یا رده لوله، یک روش استاندارد برای مشخص‌کردن سری ضخامت دیواره است. در لوله‌های استنلس استیل، رده‌هایی مانند موارد زیر رایج هستند:

• SCH 5S
• SCH 10S
• SCH 40S
• SCH 80S

با افزایش Schedule در یک سایز مشخص، معمولاً ضخامت دیواره و وزن هر متر افزایش و قطر داخلی کاهش پیدا می‌کند. بااین‌حال، Schedule به‌تنهایی فشار مجاز لوله را مشخص نمی‌کند. فشار قابل‌تحمل باید با درنظرگرفتن گرید، قطر، ضخامت واقعی، دمای طراحی، روش ساخت، خوردگی مجاز و کد طراحی محاسبه شود.

اصطلاحات مهم ابعادی

استانداردهای رایج لوله استیل

استانداردهای لوله استیل نقش‌های متفاوتی دارند. بعضی استانداردها درباره متریال و روش تولید هستند، بعضی ابعاد را تعیین می‌کنند و بعضی برای طراحی کل سیستم پایپینگ به کار می‌روند.

عبارت‌هایی مانند «مطابق ANSI»، «مطابق DIN» یا «استاندارد اروپا» بدون شماره دقیق استاندارد، برای سفارش و کنترل محصول کافی نیستند.

نمونه صحیح ثبت درخواست خرید

یک درخواست فنی می‌تواند به شکل زیر نوشته شود:

لوله استنلس استیل TP316L، مانیسمان، مطابق ASTM A312، سایز NPS 2، رده SCH 10S، طول شاخه ۶ متر، همراه با گواهی متریال.

این مشخصات فقط یک نمونه از روش صحیح ثبت درخواست است و به معنی موجودبودن همین محصول در انبار نیست.

پیش از سفارش چه مواردی کنترل شوند؟

• گرید و پسوند دقیق متریال؛
• روش ساخت درزدار یا مانیسمان؛
• NPS یا DN؛
• قطر خارجی و ضخامت واقعی؛
• Schedule موردنیاز؛
• استاندارد محصول و ویرایش آن؛
• طول و تعداد شاخه‌ها؛
• نوع انتهای لوله؛
• پرداخت سطح موردنیاز؛
• آزمون‌ها و گواهی متریال.

کاربردهای لوله استیل

لوله استیل در پروژه‌هایی استفاده می‌شود که مقاومت در برابر خوردگی، قابلیت شست‌وشو، استحکام مکانیکی یا پایداری در شرایط فرایندی اهمیت دارد. انتخاب نوع لوله برای هر صنعت باید با توجه به سیال، فشار، دما، استاندارد و روش اتصال انجام شود.

صنایع نفت، گاز و پتروشیمی

در پالایشگاه‌ها و واحدهای پتروشیمی از لوله‌های استنلس استیل برای انتقال بعضی سیالات فرایندی، مواد شیمیایی، بخار و سیالات خورنده استفاده می‌شود. گرید و ضخامت مناسب باید بر اساس ترکیب سیال، فشار و دمای طراحی، میزان خوردگی مجاز و کد پایپینگ تعیین شود.

این لوله‌ها معمولاً در کنار فلنج استیل و اتصالات جوشی استیل در خطوط فرایندی نصب می‌شوند.

صنایع شیمیایی

استنلس استیل در بسیاری از خطوط انتقال مواد شیمیایی کاربرد دارد، اما هیچ گریدی در برابر تمام اسیدها، بازها و حلال‌ها مقاوم نیست. نوع ماده، غلظت، دما، وجود کلرید و شرایط جریان باید پیش از انتخاب گرید بررسی شوند.

استفاده از عبارت کلی «ضد اسید» برای معرفی یک لوله کافی نیست؛ زیرا رفتار گرید ۳۰۴ یا ۳۱۶ در تماس با مواد شیمیایی مختلف می‌تواند متفاوت باشد.

صنایع غذایی و نوشیدنی

در خطوط غذایی، علاوه بر مقاومت خوردگی، قابلیت تمیزکاری و جلوگیری از تجمع آلودگی اهمیت دارد. انتخاب محصول باید بر اساس موارد زیر انجام شود:

• گرید مناسب؛
• کیفیت سطح داخلی؛
• میزان زبری سطح؛
• وضعیت درز جوش؛
• قابلیت اجرای شست‌وشوی CIP؛
• نوع اتصال و آب‌بندی؛
• استاندارد بهداشتی موردنیاز.

گرید ۳۰۴ یا ۳۱۶ به‌تنهایی یک لوله را به محصول بهداشتی تبدیل نمی‌کند. محصول باید از نظر ساخت، سطح، جوش و مدارک فنی نیز برای تماس با ماده غذایی مناسب باشد.

صنایع دارویی و بهداشتی

در خطوط دارویی، کیفیت سطح داخلی، قابلیت تخلیه کامل، جوشکاری کنترل‌شده، تمیزکاری، استریلیزاسیون و قابلیت ردیابی متریال اهمیت زیادی دارند. در بسیاری از پروژه‌ها گرید 316L بررسی می‌شود، اما انتخاب نهایی باید با مشخصات فنی پروژه و استاندارد مربوط هماهنگ باشد.

برای این کاربردها می‌توان صفحه لوله استیل داخل پولیش دارویی را بررسی کرد.

سیستم‌های آب و تصفیه

لوله استیل می‌تواند در بعضی خطوط آب صنعتی، آب فرایندی و تجهیزات تصفیه استفاده شود. میزان کلرید، دما، کیفیت آب، سرعت جریان، احتمال ماندگاری آب و شرایط شست‌وشو در انتخاب گرید مؤثر هستند.

استفاده از ۳۰۴ یا ۳۱۶ برای تمام خطوط آب قابل تعمیم نیست؛ به‌خصوص در محیط‌هایی که غلظت کلرید بالا یا امکان خوردگی شکافی وجود دارد.

تجهیزات حرارتی و خطوط بخار

بعضی گریدهای استنلس استیل در مبدل‌ها، خطوط بخار و تجهیزات دمایی استفاده می‌شوند. دمای مجاز فقط بر اساس نام گرید تعیین نمی‌شود و باید خواص مکانیکی در دمای طراحی، فشار، ضخامت، نوع ساخت و استاندارد محصول بررسی شوند.

محدودیت‌های لوله استیل

با وجود مقاومت مناسب در برابر خوردگی، لوله استنلس استیل در شرایط نامناسب ممکن است دچار آسیب شود. برخی ریسک‌های مهم عبارت‌اند از:

• خوردگی حفره‌ای در محیط‌های حاوی کلرید؛
• خوردگی شکافی در زیر واشرها، بست‌ها و نقاط دارای رسوب؛
• خوردگی بین‌دانه‌ای در شرایط نامناسب جوشکاری یا عملیات حرارتی؛
• ترک‌خوردگی ناشی از تنش در بعضی محیط‌های کلریدی و دماهای بالاتر؛
• آلودگی سطح با ذرات فولاد کربنی هنگام حمل، برش یا نصب؛
• آسیب به سطح در اثر شوینده نامناسب یا باقی‌ماندن رسوبات؛
• انتخاب اشتباه گرید بر اساس نام صنعت، بدون بررسی سیال واقعی.

برای افزایش دوام، سطح لوله باید تمیز نگه داشته شود و انتخاب گرید، طراحی، جوشکاری، تمیزکاری و نگهداری به‌صورت هماهنگ انجام شوند. در سرویس‌های حساس، تأیید متخصص متریال یا خوردگی پیش از خرید ضروری است.

سؤالات متداول درباره لوله استیل

آیا لوله استیل زنگ می‌زند؟

استنلس استیل در برابر خوردگی مقاوم است، اما کاملاً مصون نیست. انتخاب نامناسب گرید، کلرید بالا، مواد شیمیایی ناسازگار، رسوب، خوردگی شکافی، آلودگی سطحی یا اجرای نامناسب جوش می‌توانند باعث خوردگی شوند.

لوله استیل ۳۰۴ بهتر است یا ۳۱۶؟

هیچ‌کدام برای تمام کاربردها بهترین نیستند. گرید ۳۰۴ برای بسیاری از محیط‌های عمومی قابل بررسی است، درحالی‌که ۳۱۶ به‌دلیل داشتن مولیبدن معمولاً در محیط‌های خورنده‌تر و حاوی کلرید مقاومت بیشتری دارد. انتخاب نهایی به نوع سیال، غلظت، دما و شرایط بهره‌برداری بستگی دارد.

لوله استیل مانیسمان بهتر است یا درزدار؟

انتخاب میان مانیسمان و درزدار به مشخصات فنی پروژه وابسته است. لوله مانیسمان درز جوش طولی ندارد، اما این ویژگی به‌تنهایی کیفیت یا فشار مجاز را تعیین نمی‌کند. لوله درزدار استاندارد و آزمون‌شده نیز در بسیاری از پروژه‌های صنعتی و بهداشتی قابل استفاده است.

Schedule لوله به چه معناست؟

Schedule نشان‌دهنده یک سری استاندارد برای ضخامت دیواره لوله است. با افزایش Schedule در یک سایز مشخص، معمولاً ضخامت و وزن افزایش و قطر داخلی کاهش پیدا می‌کند. Schedule به‌تنهایی بیانگر فشار مجاز نیست.

آیا می‌توان از لوله ۳۰۴ در صنایع غذایی استفاده کرد؟

در برخی خطوط غذایی می‌توان گرید ۳۰۴ را بررسی کرد، اما گرید تنها معیار نیست. استاندارد محصول، کیفیت سطح، زبری، وضعیت جوش، روش شست‌وشو و نوع ماده غذایی نیز باید کنترل شوند.

برای صنایع دارویی 316L کافی است؟

خیر. گرید 316L یکی از متریال‌های رایج در بعضی خطوط دارویی است، اما دارویی‌بودن محصول فقط با نام گرید مشخص نمی‌شود. پرداخت و زبری سطح، استاندارد، جوشکاری، قابلیت تخلیه و شست‌وشو، مدارک و الزامات پروژه نیز اهمیت دارند.

چگونه گرید لوله استیل را تشخیص دهیم؟

گواهی متریال و نشانه‌گذاری قابل ردیابی، مبنای اصلی بررسی مشخصات محصول هستند. در پروژه‌های حساس می‌توان از آزمون شناسایی متریال یا PMI استفاده کرد. رنگ، ظاهر یا جذب‌شدن به آهنربا به‌تنهایی روش قابل اعتمادی برای تشخیص گرید ۳۰۴ و ۳۱۶ نیست.

قیمت لوله استیل بر چه اساسی تعیین می‌شود؟

گرید، روش ساخت، سایز، ضخامت، وزن، استاندارد، برند، نوع سطح، مدارک فنی، مقدار سفارش و شرایط بازار بر قیمت اثر می‌گذارند. برای دریافت قیمت دقیق باید مشخصات کامل محصول اعلام شود.

برای استعلام قیمت چه اطلاعاتی لازم است؟

گرید، سایز، ضخامت یا Schedule، نوع درزدار یا مانیسمان، استاندارد، طول، تعداد شاخه، مدارک موردنیاز و محل تحویل را ارسال کنید. در صورت ناقص‌بودن مشخصات، نوع سیال و شرایط کاری پروژه را نیز توضیح دهید.

استعلام قیمت و خرید لوله استیل

برای بررسی موجودی و دریافت قیمت لوله استیل، مشخصات فنی و مقدار موردنیاز خود را برای کارشناسان فروش آدلی استیل ارسال کنید. اعلام دقیق گرید، سایز، ضخامت، نوع ساخت و استاندارد، امکان ارائه پیشنهاد مرتبط‌تر با درخواست شما را فراهم می‌کند.

لوله درزدار استیل و لوله مانیسمان چه تفاوتی دارند؟

یکی از مهم‌ترین انتخاب‌ها هنگام خرید لوله استیل، تعیین روش ساخت لوله است. در بازار معمولاً دو گروه اصلی با عنوان لوله درزدار یا Welded و لوله مانیسمان یا Seamless شناخته می‌شوند.

تفاوت اصلی این دو در وجود یا عدم وجود درز جوش طولی ناشی از فرایند ساخت است؛ اما این تفاوت به‌تنهایی مشخص نمی‌کند کدام لوله برای یک پروژه مناسب‌تر است.

استاندارد ASTM A312 هر دو نوع Seamless و Straight-Seam Welded Austenitic Stainless Steel Pipe را برای کاربردهای دمای بالا و سرویس‌های خورنده عمومی پوشش می‌دهد. بنابراین نمی‌توان صرفاً از روی وجود درز جوش نتیجه گرفت که لوله درزدار برای خطوط صنعتی یا تحت فشار قابل استفاده نیست.

لوله درزدار استیل چیست؟

در لوله Welded، ورق یا Strip استنلس استیل فرم داده می‌شود و لبه‌های آن به یکدیگر جوش داده می‌شوند تا مقطع لوله تشکیل شود.

در نتیجه یک Weld Seam در امتداد لوله وجود دارد.

برای مشاهده محصول مرتبط می‌توانید صفحه لوله درزدار استیل را بررسی کنید.

وجود Weld Seam به معنی نامناسب‌بودن محصول نیست. در صورتی که لوله مطابق استاندارد مربوطه تولید، Heat Treatment و Testing شده باشد، می‌تواند برای طیف گسترده‌ای از کاربردهای صنعتی مورد استفاده قرار گیرد.

برای مثال ASTM A312 الزاماتی برای ترکیب شیمیایی، خواص مکانیکی، عملیات حرارتی و آزمون لوله‌های Austenitic Stainless Steel تعریف می‌کند و هم محصولات Seamless و هم Welded را در Scope خود دارد.

لوله مانیسمان استیل چیست؟

لوله مانیسمان یا Seamless بدون Weld Seam طولی تولید می‌شود.

در این روش ساخت، بدنه اصلی لوله از یک محصول اولیه فلزی شکل می‌گیرد و برای ایجاد مقطع توخالی نیازی به اتصال دو لبه ورق توسط جوش طولی وجود ندارد.

محصول مرتبط را می‌توانید در صفحه لوله مانیسمان استیل مشاهده کنید.

آیا لوله مانیسمان همیشه بهتر از درزدار است؟

خیر.

این یکی از ساده‌سازی‌های رایج در بازار است.

وجودنداشتن Weld Seam یکی از ویژگی‌های ساخت لوله Seamless است، اما انتخاب مهندسی باید بر اساس Standard، Material Grade، Wall Thickness، Design Pressure، Temperature، Corrosion Condition، Quality Requirement و Code پروژه انجام شود.

حتی ASTM A312 که یکی از استانداردهای شناخته‌شده لوله‌های Austenitic Stainless Steel است، هم تولید Seamless و هم Welded را پوشش می‌دهد. همچنین برای محصولات تحت این Specification آزمون‌های مربوط به خواص مکانیکی و الزامات تست تعریف شده است.

بنابراین عبارت «مانیسمان است، پس حتماً مقاوم‌تر است» برای انتخاب حرفه‌ای کافی نیست.

آیا لوله درزدار برای فشار قابل استفاده است؟

نباید پاسخ این سؤال را فقط از روی عبارت Welded یا Seamless تعیین کرد.

باید مشخص شود لوله بر اساس چه Standard و Grade تولید شده، چه ابعاد و Wall Thickness دارد و Design Code پروژه چه چیزی را مجاز می‌داند.

ASTM A312 صراحتاً هر دو نوع Seamless و Welded را برای سرویس‌های عمومی خورنده و دمای بالا پوشش می‌دهد. این موضوع نشان می‌دهد که Welded بودن به‌تنهایی معیار رد یک Pipe از کاربردهای صنعتی نیست.

Pressure Rating نهایی نیز باید از طراحی واقعی سیستم استخراج شود و نباید صرفاً از عنوان تجاری لوله تعیین شود.

مقایسه لوله درزدار و مانیسمان

در نتیجه Manufacturing Method فقط یکی از پارامترهای انتخاب است.

گرید 304 و 316 چه ارتباطی با درزدار یا مانیسمان دارند؟

Grade و Manufacturing Method دو مشخصه مستقل هستند.

برای مثال یک پروژه ممکن است به:

316 + Seamless

نیاز داشته باشد و پروژه دیگری:

304 + Welded

را مناسب بداند.

بنابراین عباراتی مانند لوله استیل 304 و لوله استیل 316 Grade را توصیف می‌کنند؛ در حالی که «درزدار» و «مانیسمان» درباره روش ساخت صحبت می‌کنند.

این دو مشخصه باید در کنار هم در سفارش مشخص شوند.

کیفیت Weld Seam در لوله درزدار

در لوله Welded صنعتی، کیفیت Seam اهمیت زیادی دارد.

بسته به Standard و روش تولید ممکن است الزامات مشخصی برای Welding، Heat Treatment، Mechanical Testing و Non-Destructive Examination وجود داشته باشد.

برای نمونه ASTM A312 برای Pipeهای تحت این Specification الزامات آزمایش و کنترل مشخصی تعریف می‌کند و در نسخه‌های استاندارد آن Hydrostatic Test یا Nondestructive Electric Test نیز در الزامات محصول دیده می‌شود.

بنابراین مقایسه دو لوله درزدار فقط از روی ظاهر درز جوش کافی نیست.

ابعاد لوله نیز باید استاندارد باشد

ASTM A312 به ابعاد استاندارد Pipeهای Welded و Seamless مطابق ASME B36.19 اشاره می‌کند.

در سفارش صنعتی بهتر است به‌جای عبارت‌هایی مانند «لوله ضخیم» یا «لوله فشار بالا»، مشخصات قابل اندازه‌گیری اعلام شوند؛ مانند NPS یا OD، Wall Thickness یا Schedule و Standard مربوطه.

برای صنایع غذایی و دارویی فقط Seamless یا Welded بودن کافی نیست

در خطوط بهداشتی، کیفیت Surface داخلی می‌تواند به اندازه Manufacturing Method اهمیت داشته باشد.

موضوعاتی مانند Internal Finish، Roughness Requirement، قابلیت Cleaning و شرایط فرایند باید جداگانه بررسی شوند.

برای چنین کاربردهایی می‌توانید لوله استیل داخل پولیش دارویی را نیز بررسی کنید.

یک لوله Seamless الزاماً به معنی Surface Finish دارویی نیست و یک لوله Welded نیز صرفاً به علت وجود Seam نباید بدون بررسی Specification از کاربرد بهداشتی حذف شود.

کدام را انتخاب کنیم؟

اگر پروژه دارای Piping Specification یا Datasheet است، همان سند باید مبنای انتخاب قرار گیرد.

در غیر این صورت بهتر است تصمیم‌گیری با این مسیر انجام شود:

Fluid → Pressure/Temperature → Material Grade → Applicable Standard → Welded/Seamless Requirement → OD & Wall Thickness → Surface Finish → Testing Requirement

برای مشاهده گزینه‌های این گروه می‌توانید صفحات لوله درزدار استیل و لوله مانیسمان استیل را مقایسه کنید.

انتخاب نهایی باید بر اساس Specification واقعی خط انجام شود، نه این تصور عمومی که یکی از این دو روش ساخت در همه شرایط بر دیگری برتری دارد.

سایز لوله استیل چگونه مشخص می‌شود؟

برای خرید لوله استیل، عبارت‌هایی مانند «لوله 2 اینچ» یا «لوله 4 اینچ» به‌تنهایی مشخصات کامل محصول نیستند.

در یک سفارش صنعتی معمولاً باید چند پارامتر جداگانه مشخص شوند:

• NPS یا سایز اسمی
• OD یا قطر خارجی
• Wall Thickness یا ضخامت دیواره
• Schedule در سیستم‌های مربوط
• Grade متریال
• روش ساخت
• استاندارد ابعادی

این موارد در کنار یکدیگر مشخص می‌کنند دقیقاً چه Pipe موردنیاز است.

NPS چیست؟

NPS یا Nominal Pipe Size یک سیستم نام‌گذاری سایز Pipe است.

نکته مهم این است که NPS الزاماً برابر با قطر خارجی واقعی لوله نیست.

در استاندارد ASME B36.19 برای Stainless Steel Pipe نیز تصریح شده که برای Pipeهای NPS 12 و کوچک‌تر، عدد سایز اسمی از نظر عددی با Outside Diameter واقعی یکسان نیست.

بنابراین اگر فقط گفته شود:

لوله استیل 2 اینچ

هنوز همه اطلاعات موردنیاز برای انتخاب محصول مشخص نشده است.

OD چیست؟

OD یا Outside Diameter قطر خارجی واقعی لوله است.

این عدد در موضوعاتی مانند:

• انتخاب اتصال
• انتخاب فلنج
• انتخاب بست
• طراحی Support
• اندازه‌گیری واقعی Pipe

اهمیت زیادی دارد.

برای سفارش‌هایی که تطابق دقیق ابعادی اهمیت دارد، OD باید از استاندارد یا Datasheet محصول استخراج شود.

تفاوت NPS و OD

NPS یک Nominal Designation است، در حالی که OD یک اندازه واقعی و قابل اندازه‌گیری است.

به همین دلیل نباید فرض شود:

NPS 2 = OD دقیقاً 2 اینچ

این فرض در سیستم استاندارد Pipe صحیح نیست.

ASME نیز Pipe را از Tube تفکیک می‌کند؛ در Pipe، سایز اسمی و OD الزاماً برابر نیستند، در حالی که در بسیاری از سیستم‌های Tube، اندازه‌گذاری مستقیماً بر اساس قطر خارجی انجام می‌شود.

ضخامت دیواره چیست؟

Wall Thickness فاصله بین سطح خارجی و داخلی دیواره لوله است.

ضخامت یکی از مشخصات اصلی Pipe است و روی مواردی مانند:

• قطر داخلی
• وزن واحد طول
• ظرفیت طراحی
• روش جوشکاری
• انتخاب Fitting
• هزینه محصول

اثر دارد.

دو لوله با OD یکسان می‌توانند Wall Thickness متفاوتی داشته باشند.

قطر داخلی چگونه تغییر می‌کند؟

اگر OD ثابت باشد، افزایش Wall Thickness باعث کاهش Inside Diameter می‌شود.

به‌صورت مفهومی:

ID ≈ OD − 2 × Wall Thickness

اما برای خرید صنعتی بهتر است Dimensions استاندارد همان Pipe بررسی شوند و محاسبه دستی جایگزین جدول استاندارد محصول نشود.

Schedule چیست؟

Schedule یکی از روش‌های متداول مشخص‌کردن گروه ضخامت Pipe است.

در Stainless Steel Pipe ممکن است با عناوینی مانند:

• Schedule 5S
• Schedule 10S
• Schedule 40S
• Schedule 80S

مواجه شوید.

حرف S در سیستم ASME B36.19 برای متمایزکردن Scheduleهای Stainless Steel Pipe استفاده می‌شود. ASME همچنین تصریح می‌کند که برخی ضخامت‌های مشخص‌شده در B36.19 با مقادیر متناظر B36.10 یکسان نیستند.

بنابراین در سفارش بهتر است فقط عبارت «Schedule 40» نوشته نشود اگر پروژه مشخصاً 40S را درخواست کرده است.

آیا Schedule همان ضخامت میلی‌متری است؟

خیر.

Schedule یک Designation است و به یک Wall Thickness مشخص برای NPS موردنظر ارجاع می‌دهد.

برای مثال نمی‌توان گفت:

Schedule 10S همیشه یک ضخامت ثابت دارد.

ضخامت متناظر باید برای همان NPS از جدول استاندارد بررسی شود.

بنابراین دو Pipe با Schedule 10S ولی NPS متفاوت الزاماً Wall Thickness یکسانی ندارند.

Schedule بالاتر یعنی چه؟

در یک NPS مشخص، Schedule بالاتر عموماً با Wall Thickness بیشتر مرتبط است.

برای مثال در یک سایز مشخص، Schedule 80S معمولاً دیواره ضخیم‌تری نسبت به Schedule 10S دارد.

اما از این موضوع نباید نتیجه گرفت:

Schedule بالاتر همیشه انتخاب بهتر است.

افزایش ضخامت می‌تواند:

• وزن را افزایش دهد
• ID را کاهش دهد
• هزینه را بالا ببرد
• شرایط Welding را تغییر دهد

بنابراین ضخامت باید بر اساس طراحی انتخاب شود.

آیا Schedule فشار قابل تحمل را مشخص می‌کند؟

Schedule به Wall Thickness مربوط است، اما Pressure Rating نهایی فقط از Schedule تعیین نمی‌شود.

ظرفیت طراحی به عوامل دیگری مانند:

• Material Grade
• Design Temperature
• Allowable Stress
• OD
• Wall Thickness
• Corrosion Allowance
• Joint Factor
• Design Code

نیز وابسته است.

بنابراین عبارت‌هایی مانند:

Schedule 40S = فشار X

بدون مشخص‌کردن Material، Temperature و Design Code قابل تعمیم نیستند.

استاندارد ابعادی لوله استیل

ASME B36.19 استانداردی برای ابعاد Welded و Seamless Wrought Stainless Steel Pipe است و موضوعاتی مانند Size، Wall Thickness و Dimensions را پوشش می‌دهد. نسخه 2022 این استاندارد همچنان این دامنه را برای Stainless Steel Pipe با کاربردهای دما و فشار بالا یا پایین تعریف می‌کند.

بنابراین اگر پروژه از این سیستم استفاده می‌کند، NPS و Schedule باید با جدول همان Standard تطبیق داده شوند.

Pipe با Tube چه تفاوتی در سایزبندی دارد؟

یکی از منابع خطا در خرید این است که Pipe و Tube با یک روش سفارش داده شوند.

Pipe معمولاً با:

NPS + Schedule

شناخته می‌شود.

در مقابل Tube در بسیاری از کاربردها مستقیماً با:

OD + Wall Thickness

مشخص می‌شود.

این تفاوت در خطوط صنایع غذایی، دارویی و ابزار دقیق اهمیت زیادی دارد.

به همین دلیل اگر پروژه Tube می‌خواهد، نباید بدون بررسی آن را با یک Pipe دارای NPS مشابه جایگزین کرد.

لوله داخل پولیش دارویی را چگونه سفارش دهیم؟

در محصولاتی مانند لوله استیل داخل پولیش دارویی فقط قطر و ضخامت کافی نیست.

ممکن است پروژه مشخصات دیگری مانند:

• Grade
• OD
• Wall Thickness
• Internal Surface Finish
• Roughness Requirement
• نوع اتصال
• استاندارد بهداشتی

نیز داشته باشد.

عبارت «داخل پولیش» بدون عدد یا Specification سطح برای پروژه‌های حساس تعریف فنی کاملی نیست.

لوله مانیسمان هم Schedule دارد؟

Seamless بودن روش ساخت Pipe را مشخص می‌کند و Schedule ضخامت آن را.

بنابراین این دو مشخصه مستقل هستند.

برای استعلام لوله مانیسمان استیل بهتر است مشخص شود:

Grade + NPS + Schedule یا Wall Thickness + Standard

موردنیاز چیست.

در لوله درزدار نیز ضخامت اهمیت دارد

همین موضوع برای لوله درزدار استیل نیز برقرار است.

عبارت Welded فقط روش ساخت را مشخص می‌کند و اطلاعاتی مانند:

• Grade
• OD
• Wall Thickness
• Schedule
• Standard

باید جداگانه مشخص شوند.

هنگام خرید چه اطلاعاتی اعلام کنیم؟

برای کاهش خطا در استعلام، بهتر است اطلاعات لوله به این شکل ثبت شوند:

اشتباهات رایج در اعلام سایز لوله

فقط گفتن «2 اینچ»

این عبارت ضخامت و Grade را مشخص نمی‌کند.

فقط گفتن «Schedule 40»

NPS مشخص نیست و مشخص نشده منظور Schedule مربوط به چه استانداردی است.

فقط گفتن «لوله 316»

گرید مشخص شده، اما ابعاد و روش ساخت مشخص نیست.

فقط گفتن «مانیسمان»

روش ساخت مشخص شده، اما Material و Dimensions مشخص نیست.

فقط گفتن «لوله دارویی»

کاربرد مشخص شده، اما OD، ضخامت، Grade و Surface Requirement همچنان نامعلوم هستند.

یک مشخصه کامل‌تر چگونه نوشته می‌شود؟

به‌جای:

لوله استیل 316

بهتر است سفارش شامل اطلاعاتی در این سطح باشد:

Stainless Steel 316L – Seamless/Welded – NPS/OD – Wall Thickness/Schedule – Standard – Length

البته فقط مشخصاتی باید درج شوند که واقعاً توسط پروژه یا Datasheet تأیید شده‌اند.

ترتیب مناسب انتخاب سایز لوله

برای خرید لوله استیل 304، لوله استیل 316 یا سایر محصولات این گروه بهتر است این ترتیب رعایت شود:

Service → Design Standard → Grade → Pipe/Tube → NPS یا OD → Wall Thickness/Schedule → Manufacturing Method → Surface → Quantity

به این ترتیب عبارت مبهم «سایز لوله» به یک Specification قابل استعلام و مقایسه تبدیل می‌شود.

لوله استیل داخل پولیش دارویی چیست؟

در خطوط صنایع دارویی، بیوتکنولوژی و برخی فرایندهای غذایی، فقط گرید استنلس استیل و ضخامت لوله اهمیت ندارد؛ کیفیت سطحی که با محصول در تماس است نیز بخشی از Specification سیستم محسوب می‌شود.

به همین دلیل محصولی مانند لوله استیل داخل پولیش دارویی باید علاوه بر ابعاد و متریال، از نظر Internal Surface Finish نیز بررسی شود.

ASME BPE که برای تجهیزات و سیستم‌های Bioprocessing استفاده می‌شود، موضوعاتی مانند Material، Surface Requirements، Cleanability، Fabrication، Inspection و Testing را در دامنه خود قرار می‌دهد.

منظور از داخل پولیش چیست؟

Inside Polished یعنی سطح داخلی لوله تحت یک عملیات Finishing قرار گرفته است تا مشخصات سطح به Requirement موردنظر نزدیک شود.

اما عبارت‌هایی مانند:

داخل پولیش
پولیش دارویی
پولیش بهداشتی

به‌تنهایی Specification فنی کاملی نیستند.

برای یک سفارش حرفه‌ای بهتر است مشخص شود:

• نوع Finish
• Roughness Requirement
• Mechanical Polish یا Electropolish
• Material Grade
• Standard
• Inspection Requirement

چیست.

Ra چیست؟

یکی از پارامترهای متداول برای بیان زبری سطح، Ra یا Roughness Average است.

Ra یک مقدار عددی برای توصیف میانگین زبری سطح است و معمولاً با واحد µm یا µin بیان می‌شود.

اما Ra تمام خصوصیات یک سطح را توصیف نمی‌کند.

ASME B46.1 نیز Surface Texture را فقط Roughness نمی‌داند و مفاهیمی مانند Waviness و Lay را نیز در توصیف سطح در نظر می‌گیرد.

بنابراین عبارت:

Ra کمتر = سطح حتماً بهتر

در همه شرایط صحیح نیست.

آیا پایین‌ترین Ra همیشه بهترین انتخاب است؟

خیر.

دو سطح می‌توانند مقدار Ra نزدیک یا حتی یکسان داشته باشند اما Topography متفاوتی داشته باشند.

Alfa Laval نیز در توضیح Surface Finish لوله‌های دارویی اشاره می‌کند که Ra به‌تنهایی همه اطلاعات مربوط به کیفیت سطح بهداشتی را ارائه نمی‌دهد و دو سطح با Roughness Average مشابه می‌توانند ساختار سطحی متفاوتی داشته باشند.

بنابراین در پروژه حساس بهتر است علاوه بر Ra، روش ایجاد Finish و Standard موردنیاز نیز مشخص شوند.

Surface Finishهای ASME BPE

در سیستم‌های مبتنی بر ASME BPE، Surface Finish می‌تواند با Classification مشخص تعریف شود.

برای نمونه Alfa Laval در توضیح لوله‌های تولیدشده مطابق ASME BPE، دو سطح رایج را چنین معرفی می‌کند:

• SF1: Mechanical Polish با Ra Max حدود 0.51 µm
• SF4: Electropolished با Ra Max حدود 0.38 µm

این مقادیر نمونه‌هایی از Surface Designationهای ASME BPE هستند و نباید به این معنی تلقی شوند که تمام خطوط دارویی الزاماً باید یکی از همین دو مقدار را داشته باشند. Requirement واقعی باید از Specification پروژه استخراج شود.

پولیش مکانیکی چیست؟

در Mechanical Polishing سطح با عملیات سایشی کنترل‌شده Finishing می‌شود.

هدف می‌تواند کاهش Roughness، حذف برخی ناهماهنگی‌های سطح و رسیدن به Finish موردنیاز باشد.

اما نتیجه نهایی به عوامل مختلفی وابسته است، از جمله:

• کیفیت سطح اولیه
• روش Polishing
• Abrasive مورد استفاده
• مراحل پولیش
• کنترل فرایند

بنابراین عبارت «پولیش شده» بدون Surface Specification کافی نیست.

Electropolish چیست؟

Electropolishing یک فرایند Electrochemical Finishing است که برای اصلاح سطح Stainless Steel استفاده می‌شود.

در کاربردهای Hygienic و Bioprocess ممکن است Electropolished Surface به‌عنوان Requirement پروژه تعیین شود.

اما Electropolishing و Mechanical Polishing یک چیز نیستند و نباید این دو عبارت به‌جای یکدیگر استفاده شوند.

ASME حتی معیارهای جداگانه‌ای برای بررسی Weld و Heat-Affected Zone روی Tubing مکانیکی‌پولیش و Electropolished منتشر کرده است.

آیا Electropolished همیشه لازم است؟

خیر.

سطح موردنیاز باید بر اساس:

• محصول فرایندی
• Cleaning Method
• Sterility Requirement
• Hygienic Requirement
• استاندارد پروژه
• Validation Requirement

تعیین شود.

بعضی پروژه‌ها ممکن است Mechanical Finish مناسب داشته باشند و پروژه دیگری Electropolished Surface بخواهد.

انتخاب Finish گران‌تر بدون Requirement مشخص الزاماً مزیت کاربردی ایجاد نمی‌کند.

پولیش فقط برای ظاهر نیست

در لوله‌های فرایندی دارویی، Internal Finish صرفاً برای براق‌شدن سطح انتخاب نمی‌شود.

Surface Requirement می‌تواند با موضوعاتی مانند:

• قابلیت Cleaning
• بازرسی سطح
• حفظ شرایط Hygienic
• کاهش محل‌های نامطلوب روی Process Contact Surface

مرتبط باشد.

به همین دلیل Surface Finish باید به‌عنوان یک مشخصه مهندسی و نه صرفاً ظاهری دیده شود.

گرید 304 یا 316 در لوله دارویی

Surface Finish و Grade دو مشخصه جدا هستند.

ممکن است یک لوله Surface Finish بسیار خوب داشته باشد اما Material آن با Requirement پروژه تطابق نداشته باشد.

در بسیاری از سیستم‌های Process، 304L یا 316L بسته به سرویس مورد بررسی قرار می‌گیرند، اما انتخاب باید از Specification پروژه انجام شود.

برای مقایسه عمومی متریال می‌توانید راهنمای تفاوت استیل 304 و 316 را بررسی کنید.

چرا عبارت «دارویی» کافی نیست؟

ممکن است دو خریدار هر دو بگویند:

لوله استیل دارویی می‌خواهیم

اما Requirement آن‌ها کاملاً متفاوت باشد.

یکی ممکن است نیاز داشته باشد:

• 316L
• OD مشخص
• Wall Thickness مشخص
• Mechanical Polish
• Ra مشخص

و پروژه دیگر علاوه بر این موارد:

• Electropolish
• Material Certificate
• Heat Number
• Traceability
• مشخصات Welding

را درخواست کند.

به همین دلیل «دارویی» بیشتر کاربرد را مشخص می‌کند و جای Specification کامل را نمی‌گیرد.

سطح داخلی و خارجی یکسان نیستند

در سفارش باید مشخص شود Surface Requirement مربوط به:

• ID یا سطح داخلی
• OD یا سطح خارجی
• هر دو سطح

است.

در خطوط Process معمولاً سطح داخلی که با محصول تماس دارد اهمیت ویژه‌ای دارد، اما ممکن است Finish خارجی نیز به دلایل Cleaning، محیط نصب یا Appearance دارای Requirement باشد.

اهمیت Weld در لوله و سیستم دارویی

حتی اگر خود Tube دارای Surface Finish مناسب باشد، کیفیت نهایی سیستم به Weldهای نصب نیز وابسته است.

Welding می‌تواند روی:

• سطح داخلی محل اتصال
• Heat-Affected Zone
• Discoloration
• Geometry اتصال

اثر بگذارد.

به همین دلیل ASME BPE برای Weld و Heat-Affected Zone نیز Acceptance Criteria و الزامات بازرسی در نظر می‌گیرد.

بنابراین خرید Tube مناسب فقط بخشی از ایجاد یک Piping System صحیح است.

آیا لوله مانیسمان الزاماً برای دارویی بهتر است؟

خیر.

Seamless یا Welded بودن و Hygienic Surface Finish دو موضوع مجزا هستند.

انتخاب باید بر اساس Standard و Requirement پروژه انجام شود.

ممکن است یک Tube Welded دارای Surface Finish، ابعاد و کنترل کیفیت مناسب پروژه باشد، در حالی که یک لوله Seamless صنعتی معمولی اصلاً Surface Requirement موردنیاز سیستم دارویی را نداشته باشد.

بنابراین عبارت مانیسمان جایگزین Specification بهداشتی نیست.

موقع خرید چه مشخصاتی را اعلام کنیم؟

برای استعلام لوله استیل داخل پولیش دارویی بهتر است اطلاعات زیر مشخص باشند:

چگونه دو لوله دارویی را مقایسه کنیم؟

قیمت دو Tube را فقط بر اساس قطر مقایسه نکنید.

بهتر است این موارد یکسان باشند:

Grade → OD → Wall Thickness → Surface Finish → Ra Requirement → Electropolish → Standard → Documentation

اگر یکی از این مشخصات متفاوت باشد، ممکن است مقایسه قیمت دو محصول معتبر نباشد.

انتخاب صحیح لوله داخل پولیش

برای کاربردهای حساس بهتر است این مسیر طی شود:

Process Requirement → Material Grade → Dimensions → Internal Surface Requirement → Ra → Mechanical/Electropolish → Standard → Certification

در نتیجه عبارت «لوله استیل داخل پولیش دارویی» نقطه شروع انتخاب است، نه Specification کامل محصول. مشخصات نهایی باید بر اساس استاندارد و شرایط واقعی خط تعیین شوند.

قیمت لوله استیل به چه عواملی بستگی دارد؟

قیمت لوله استیل فقط با عبارت‌هایی مانند «304»، «316» یا «مانیسمان» تعیین نمی‌شود. برای مقایسه صحیح باید مشخصات کامل لوله در نظر گرفته شوند.

مهم‌ترین عوامل عبارت‌اند از:

• گرید استیل
• روش ساخت
• قطر و سایز
• ضخامت دیواره
• Schedule
• وزن لوله
• Surface Finish
• استاندارد تولید
• برند یا کارخانه
• مدارک فنی
• مقدار سفارش
• شرایط روز بازار

به همین دلیل دو لوله با قطر ظاهراً یکسان می‌توانند قیمت کاملاً متفاوتی داشته باشند.

تأثیر گرید 304 و 316 بر قیمت

یکی از عوامل اصلی قیمت، Material Grade است.

لوله استیل 304 و لوله استیل 316 از نظر ترکیب آلیاژی یکسان نیستند.

وجود عناصر آلیاژی متفاوت در 316 باعث می‌شود قیمت مواد اولیه آن معمولاً بالاتر از 304 باشد.

اما انتخاب 316 فقط به دلیل «بهتر بودن» توصیه نمی‌شود. اگر شرایط محیطی و خوردگی پروژه به 316 نیاز نداشته باشد، 304 ممکن است انتخاب اقتصادی‌تری باشد.

304L و 316L نیز باید دقیق مشخص شوند

در سفارش صنعتی بهتر است Grade کامل اعلام شود.

برای مثال:

• 304
• 304L
• 316
• 316L

را نباید بدون بررسی Requirement پروژه به‌جای یکدیگر استفاده کرد.

در پروژه‌های دارای Specification یا Material Certificate، Grade باید دقیقاً مطابق همان سند باشد.

قیمت لوله درزدار و مانیسمان

روش ساخت نیز روی قیمت اثر دارد.

لوله درزدار استیل از طریق Forming و Welding تولید می‌شود، در حالی که لوله مانیسمان استیل بدون Weld Seam طولی ساخته می‌شود.

این تفاوت در Manufacturing Process می‌تواند باعث تفاوت قیمت شود.

اما مقایسه باید بین محصولاتی با:

• Grade مشابه
• سایز مشابه
• ضخامت مشابه
• استاندارد مشابه

انجام شود.

در غیر این صورت عبارت «درزدار ارزان‌تر است یا مانیسمان؟» مقایسه دقیقی نخواهد بود.

قطر لوله

با افزایش قطر معمولاً مقدار متریال مصرفی در هر متر افزایش پیدا می‌کند.

در نتیجه OD یا NPS یکی از عوامل مهم قیمت است.

اما قطر به‌تنهایی کافی نیست؛ باید Wall Thickness نیز مشخص باشد.

ضخامت دیواره

دو لوله با OD یکسان ولی Wall Thickness متفاوت، وزن واحد طول متفاوتی دارند.

لوله ضخیم‌تر معمولاً متریال بیشتری مصرف می‌کند و در شرایط مشابه می‌تواند قیمت بالاتری داشته باشد.

بنابراین هنگام دریافت قیمت بهتر است موارد زیر هم‌زمان اعلام شوند:

OD/NPS + Wall Thickness یا Schedule

Schedule

در سیستم Pipe، Schedule برای مشخص‌کردن گروه ضخامت استفاده می‌شود.

برای مثال ممکن است درخواست‌هایی مانند:

• Sch 10S
• Sch 40S
• Sch 80S

وجود داشته باشند.

با افزایش Wall Thickness، وزن هر متر نیز تغییر می‌کند.

بنابراین قیمت Sch 10S و Sch 40S یک سایز و گرید الزاماً یکسان نیست.

وزن؛ عامل مهم در قیمت‌گذاری

در بسیاری از معاملات صنعتی، وزن لوله نقش مهمی در محاسبه قیمت دارد.

وزن به موارد زیر وابسته است:

• OD
• Wall Thickness
• Length
• Density متریال

به همین دلیل حتی اختلاف کوچک در ضخامت می‌تواند در سفارش با متراژ زیاد روی وزن کل و قیمت نهایی اثر قابل‌توجهی داشته باشد.

طول شاخه

لوله ممکن است با طول‌های استاندارد یا طبق شرایط تأمین عرضه شود.

در استعلام بهتر است مشخص شود:

• تعداد شاخه
• طول هر شاخه
• یا متراژ کل

موردنیاز است.

برش سفارشی نیز ممکن است شرایط قیمت‌گذاری متفاوتی ایجاد کند.

Surface Finish

Surface Finish یکی دیگر از عوامل مهم است.

لوله صنعتی با سطح معمولی را نباید مستقیماً با لوله استیل داخل پولیش دارویی مقایسه کرد.

فرایندهایی مانند:

• Mechanical Polishing
• Internal Polishing
• Electropolishing

هزینه تولید و کنترل بیشتری ایجاد می‌کنند.

Ra و الزامات سطح

در خطوط Hygienic یا دارویی ممکن است Roughness مشخصی برای Surface تعریف شود.

هرچه Requirement سطح دقیق‌تر باشد، ممکن است عملیات Finishing و Inspection بیشتری موردنیاز باشد.

بنابراین عبارت «داخل پولیش» به‌تنهایی برای مقایسه قیمت کافی نیست.

باید مشخص شود:

• Finish داخلی چیست؟
• Ra موردنیاز چقدر است؟
• Electropolish نیاز است یا خیر؟
• Finish خارجی نیز Requirement دارد یا نه؟

استاندارد محصول

لوله‌هایی که بر اساس Standardهای صنعتی مشخص تولید و Test شده‌اند را نباید صرفاً با یک لوله بدون Specification مشابه مقایسه کرد.

استاندارد می‌تواند روی مواردی مانند:

• Chemical Composition
• Dimensions
• Mechanical Properties
• Heat Treatment
• Testing

Requirement تعریف کند.

بنابراین هنگام استعلام بهتر است Standard پروژه نیز ذکر شود.

Certificate و Traceability

در برخی پروژه‌ها مدارکی مانند:

• Material Test Certificate
• Heat Number
• Batch Identification
• Traceability Documentation

موردنیاز هستند.

وجود چنین مدارکی می‌تواند بخشی از Requirement خرید باشد و باید از ابتدا در RFQ اعلام شود.

به‌خصوص در صنایع:

• دارویی
• غذایی
• شیمیایی
• پروژه‌های مهندسی

این موضوع اهمیت بیشتری دارد.

برند و کارخانه تولیدکننده

Manufacturer نیز می‌تواند روی قیمت اثر داشته باشد.

تفاوت قیمت ممکن است ناشی از مواردی مانند:

• Quality Control
• Certification
• Production Standard
• Surface Quality
• Documentation
• Origin

باشد.

بنابراین فقط مقایسه قیمت هر متر بدون مقایسه مشخصات فنی کافی نیست.

قیمت لوله دارویی

قیمت لوله دارویی ممکن است تحت تأثیر پارامترهای بیشتری نسبت به یک لوله صنعتی عمومی باشد.

برای نمونه:

• Grade
• OD
• Wall Thickness
• Internal Finish
• Ra
• Electropolish
• Certificate
• Traceability

می‌توانند قیمت را تغییر دهند.

به همین دلیل دو محصول که هر دو با عنوان «لوله دارویی» فروخته می‌شوند الزاماً مشابه نیستند.

مقدار سفارش

Quantity نیز در قیمت تجاری اثر دارد.

سفارش یک شاخه با خرید پروژه‌ای چندصد متر شرایط یکسانی ندارد.

در سفارش‌های بزرگ‌تر ممکن است موضوعاتی مانند:

• بسته‌بندی
• حمل
• برش
• تأمین یک Heat مشخص
• زمان تحویل

نیز وارد محاسبه شوند.

قیمت روز مواد اولیه

Stainless Steel تحت تأثیر قیمت مواد آلیاژی و شرایط بازار قرار دارد.

بنابراین قیمت تاریخی یک لوله نمی‌تواند مبنای قطعی خرید فعلی باشد.

برای استعلام بهتر است Specification کامل ارسال شود و قیمت همان محصول در زمان خرید دریافت شود.

نرخ ارز و واردات

اگر محصول یا مواد اولیه وابسته به واردات باشند، تغییرات نرخ ارز، هزینه حمل و شرایط تأمین نیز می‌توانند روی قیمت نهایی اثر بگذارند.

به همین دلیل ارائه یک قیمت ثابت و دائمی برای همه سایزهای لوله استیل منطقی نیست.

چه عواملی بیشترین تأثیر را روی قیمت دارند؟

برای استعلام قیمت لوله استیل چه اطلاعاتی لازم است؟

بهتر است درخواست خرید حداقل شامل موارد زیر باشد:

• Grade
• Welded یا Seamless
• NPS یا OD
• Wall Thickness یا Schedule
• Length
• Surface Finish
• Standard
• Certificate Requirement
• Quantity

برای خطوط خاص نیز باید اطلاعات Process اضافه شود.

یک نمونه استعلام ناقص

«قیمت لوله استیل 316 چند است؟»

این درخواست هنوز مشخص نمی‌کند:

• چه سایزی؟
• چه ضخامتی؟
• مانیسمان یا درزدار؟
• چه استانداردی؟
• چه سطحی؟
• چه متراژی؟

بنابراین امکان مقایسه دقیق وجود ندارد.

یک استعلام کامل‌تر

بهتر است مشخصات در چنین ساختاری ارسال شوند:

316L + Seamless/Welded + NPS/OD + Schedule/Wall Thickness + Standard + Surface Finish + Length + Quantity

فقط مواردی باید ذکر شوند که واقعاً Requirement پروژه هستند.

قیمت لوله استیل را چگونه مقایسه کنیم؟

برای مقایسه صحیح، ابتدا باید مطمئن شوید محصولات از نظر Specification هم‌سطح هستند.

مسیر مناسب:

Grade → Manufacturing Method → Size → Thickness → Standard → Surface → Certificate → Quantity → Price

به این ترتیب قیمت لوله استیل 304، لوله استیل 316، لوله درزدار یا لوله مانیسمان استیل بر مبنای مشخصات واقعی مقایسه می‌شود، نه فقط نام تجاری محصول.

سؤالات متداول درباره لوله استیل

لوله استیل 304 بهتر است یا 316؟

هیچ‌کدام برای همه پروژه‌ها به‌صورت مطلق بهتر نیستند.

لوله استیل 304 در بسیاری از کاربردهای عمومی صنعتی، غذایی و تجهیزاتی استفاده می‌شود، در حالی که لوله استیل 316 در برخی محیط‌های خورنده‌تر و حاوی کلراید مقاومت بیشتری ارائه می‌دهد.

انتخاب باید بر اساس سیال، دما، شرایط خوردگی و Specification پروژه انجام شود.

تفاوت لوله استیل درزدار و مانیسمان چیست؟

لوله درزدار استیل از Forming و Welding تولید می‌شود و دارای Weld Seam طولی است.

لوله مانیسمان استیل بدون درز جوش طولی ساخته می‌شود.

انتخاب بین این دو باید بر اساس استاندارد، فشار، دما و شرایط سرویس انجام شود و نمی‌توان گفت مانیسمان در همه کاربردها الزاماً انتخاب بهتر است.

Schedule در لوله استیل چیست؟

Schedule یکی از روش‌های مشخص‌کردن گروه ضخامت دیواره Pipe است.

برای لوله‌های استنلس ممکن است با عناوینی مانند:

• Sch 10S
• Sch 40S
• Sch 80S

مواجه شوید.

Schedule باید همراه با NPS مشخص شود و به‌تنهایی ضخامت کامل لوله را تعیین نمی‌کند.

NPS و OD چه تفاوتی دارند؟

NPS یک سایز اسمی است، در حالی که OD قطر خارجی واقعی لوله را نشان می‌دهد.

به همین دلیل برای بسیاری از سایزهای Pipe، عدد NPS با OD واقعی برابر نیست.

در استعلام دقیق بهتر است Standard و Dimensions موردنیاز مشخص باشند.

آیا ضخامت بیشتر همیشه بهتر است؟

خیر.

Wall Thickness باید بر اساس طراحی سیستم انتخاب شود.

ضخامت بیشتر می‌تواند وزن، قیمت و شرایط Welding را تغییر دهد و همچنین قطر داخلی را کاهش دهد.

بنابراین انتخاب ضخامت بیشتر بدون نیاز طراحی الزاماً مزیت محسوب نمی‌شود.

لوله استیل مانیسمان برای فشار بالا مناسب‌تر است؟

این موضوع را نمی‌توان فقط از روی Seamless بودن تعیین کرد.

Pressure Capability به عواملی مانند:

• Grade
• OD
• Wall Thickness
• Design Temperature
• Design Code
• شرایط اتصال

وابسته است.

روش ساخت تنها یکی از پارامترهای انتخاب است.

لوله استیل دارویی چه تفاوتی با لوله صنعتی دارد؟

در کاربردهای دارویی و Hygienic، علاوه بر Material و Dimensions، Surface Finish داخلی اهمیت زیادی دارد.

در محصول لوله استیل داخل پولیش دارویی باید مواردی مانند Grade، Roughness Requirement، نوع Finish و استاندارد پروژه بررسی شوند.

صرفاً براق‌بودن سطح برای تعریف یک Tube دارویی کافی نیست.

Ra در لوله استیل چیست؟

Ra یکی از پارامترهای اندازه‌گیری Roughness سطح است.

در پروژه‌های دارویی یا Hygienic ممکن است حداکثر Ra مشخصی تعیین شود، اما Ra به‌تنهایی تمام ویژگی‌های Surface را توصیف نمی‌کند.

مقدار موردنیاز باید از Specification پروژه استخراج شود.

304L و 316L چه تفاوتی با 304 و 316 دارند؟

حرف L نشان‌دهنده نسخه Low Carbon آن Grade است.

در پروژه‌های Welding و Process ممکن است Grade دقیق اهمیت داشته باشد، بنابراین 304، 304L، 316 و 316L نباید بدون بررسی Specification به‌جای یکدیگر سفارش داده شوند.

قیمت لوله استیل چگونه تعیین می‌شود؟

قیمت لوله استیل به عوامل مختلفی بستگی دارد:

• Grade
• قطر
• ضخامت
• Schedule
• Welded یا Seamless بودن
• Surface Finish
• استاندارد
• برند
• Certificate
• مقدار سفارش
• شرایط بازار

بنابراین فقط با عبارت «قیمت لوله استیل 316» نمی‌توان قیمت دقیق ارائه کرد.

برای استعلام قیمت چه اطلاعاتی لازم است؟

بهتر است اطلاعات زیر مشخص باشند:

• Grade
• Welded یا Seamless
• NPS یا OD
• Wall Thickness یا Schedule
• Length
• Surface Finish
• Standard
• Certificate Requirement
• Quantity

هرچه Specification دقیق‌تر باشد، امکان مقایسه قیمت نیز دقیق‌تر خواهد بود.

خرید و استعلام قیمت لوله استیل

برای انتخاب صحیح، ابتدا کاربرد و شرایط سرویس مشخص شود و سپس نوع محصول انتخاب گردد.

در این دسته می‌توانید موارد زیر را بررسی کنید:

• لوله استیل 304
• لوله استیل 316
• لوله درزدار استیل
• لوله مانیسمان استیل
• لوله استیل داخل پولیش دارویی

برای خرید حرفه‌ای بهتر است این مسیر طی شود:

Application → Fluid → Grade → Welded/Seamless → NPS/OD → Thickness/Schedule → Surface Finish → Standard → Quantity

با این روش، انتخاب لوله بر اساس مشخصات واقعی پروژه انجام می‌شود و مقایسه قیمت میان محصولات مشابه خواهد بود.
