اتصالات دارویی استیل

اتصالات دارویی استیل مجموعه‌ای از اتصالات، شیرآلات و قطعات استنلس استیل مورد استفاده در خطوط انتقال و تجهیزات فرآیندی صنایع دارویی، غذایی و سایر سیستم‌هایی هستند که کنترل آلودگی، قابلیت شست‌وشو و انتخاب صحیح متریال اهمیت بالایی دارد.

این خانواده می‌تواند شامل انواع اتصالات کلمپی، جوشی و سایر قطعات موردنیاز برای اتصال لوله‌ها، مخازن، شیرآلات و تجهیزات فرآیندی باشد.

برای انتخاب صحیح، باید نوع اتصال، سایز، گرید استیل، Finish سطح، شرایط فشار و دمای خط و الزامات فنی پروژه مشخص شوند.

اتصالات دارویی استیل چیست؟

اتصالات صنایع دارویی قطعاتی هستند که برای ایجاد ارتباط میان بخش‌های مختلف یک سیستم لوله‌کشی یا تجهیزات فرآیندی استفاده می‌شوند.

این اتصالات می‌توانند وظایفی مانند:

• اتصال دو بخش لوله
• ایجاد انشعاب
• تغییر جهت مسیر
• تغییر قطر خط
• اتصال لوله به مخزن
• اتصال شیرآلات به خط
• باز و بسته کردن بخش‌های قابل جداسازی
• کنترل یا هدایت جریان

را بر عهده داشته باشند.

آدلی در محتوای خود نیز استفاده از این اتصالات برای اتصال لوله‌ها، مخازن، شیرآلات و ورودی و خروجی خطوط را معرفی کرده است.

انواع اتصالات صنایع دارویی

بسته به طراحی سیستم، تجهیزات مختلفی در یک خط دارویی مورد استفاده قرار می‌گیرند.

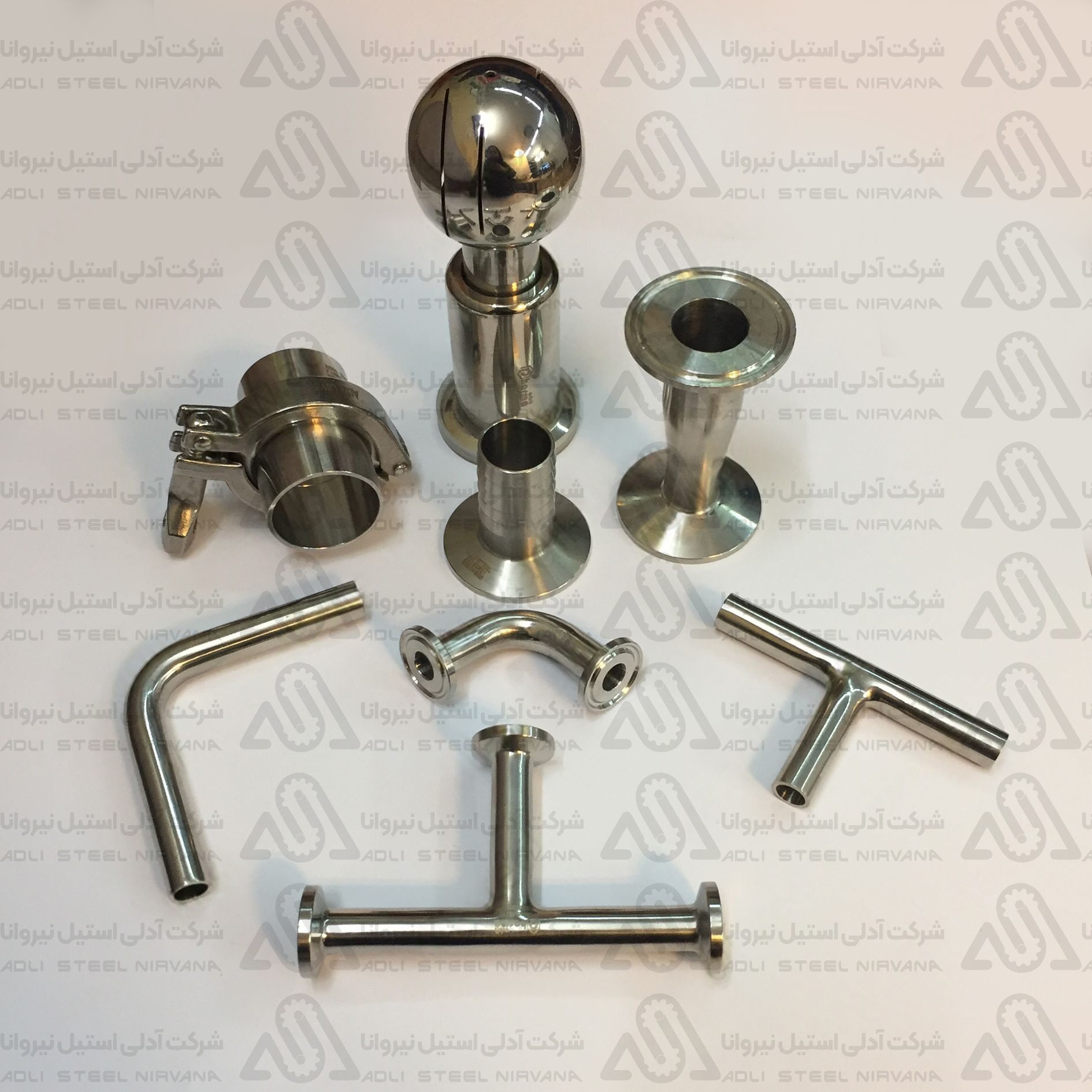

از جمله محصولات مرتبط می‌توان به موارد زیر اشاره کرد:

• اتصالات کلمپی
• زانو استیل
• سه‌راهی استیل
• تبدیل استیل
• کلمپ و بست
• شیر دیافراگمی
• شیر پروانه‌ای
• شیر یک‌طرفه
• مهره ماسوره
• گوی شست‌وشو
• قطعات اتصال مخازن

نوع موردنیاز باید بر اساس نقشه و طراحی واقعی سیستم انتخاب شود.

اتصالات کلمپی دارویی

اتصالات Clamp از پرکاربردترین خانواده‌های قابل بررسی در خطوط فرآیندی هستند.

این نوع Connection امکان باز و بسته کردن بخش‌هایی از خط را فراهم می‌کند و معمولاً با مجموعه‌ای شامل Ferrule، Gasket و Clamp تکمیل می‌شود.

برای مشاهده محصولات این گروه می‌توانید دسته اتصالات کلمپی استیل را بررسی کنید.

کلمپ استیل

کلمپ برای نگه داشتن دو Ferrule و تکمیل Connection کلمپی استفاده می‌شود.

انتخاب Clamp باید متناسب با سایز و Geometry اتصال انجام شود.

صفحه بست کلمپ استیل برای بررسی این محصول در دسترس است.

واشر اتصال کلمپی

Gasket یکی از اجزای مهم اتصال است.

جنس واشر باید با:

• سیال فرآیندی
• مواد شوینده
• دمای کار
• شرایط شست‌وشو
• الزامات فرآیند

سازگار باشد.

نوع Gasket نباید صرفاً بر اساس سایز انتخاب شود.

تبدیل کلمپی دارویی

در مواقعی که دو قسمت خط دارای قطر متفاوت هستند، می‌توان از اتصال تبدیلی استفاده کرد.

آدلی تبدیل کلمپی استیل را به‌عنوان یکی از محصولات این خانواده ارائه کرده است.

هنگام سفارش باید سایز هر دو سمت تبدیل مشخص شود.

سه‌راهی کلمپی

سه‌راهی برای ایجاد Branch یا اتصال چند مسیر استفاده می‌شود.

بسته به طراحی، مدل مساوی یا تبدیلی می‌تواند موردنیاز باشد.

برای مدل مرتبط می‌توانید سه‌راهی کلمپی استیل را بررسی کنید.

شیر دیافراگمی در خطوط دارویی

شیر دیافراگمی یکی از شیرآلاتی است که در منابع آدلی در میان تجهیزات مرتبط با صنایع دارویی معرفی شده است.

برای مشاهده محصول می‌توانید وارد صفحه شیر دیافراگمی استیل شوید.

نوع Connection، Material و سایر مشخصات شیر باید بر اساس شرایط واقعی خط انتخاب شوند.

شیر پروانه‌ای کلمپی

در برخی خطوط فرآیندی از Butterfly Valve برای باز و بسته کردن مسیر استفاده می‌شود.

آدلی برای شیر پروانه‌ای کلمپی استیل صفحه مستقلی دارد.

سایز، Seal و سایر مشخصات باید برای مدل موردنظر تأیید شوند.

گوی شست‌وشوی مخزن

در سیستم‌های دارای Tank، شست‌وشوی سطح داخلی مخزن اهمیت زیادی دارد.

گوی شستشو کلمپی استیل یکی از تجهیزات مرتبط با Cleaning داخلی مخازن است.

نوع Spray Ball، دبی و سایر مشخصات باید متناسب با طراحی سیستم مشخص شوند.

اتصالات جوشی در صنایع دارویی

در بخش‌هایی از یک خط ممکن است Connection جوشی موردنیاز باشد.

اتصالات جوشی می‌توانند شامل:

• زانو
• سه‌راهی
• تبدیل
• کپ
• سایر Fittingهای خط

باشند.

برای مشاهده این خانواده می‌توانید دسته اتصالات جوشی استیل را بررسی کنید.

انتخاب گرید استنلس استیل

Grade متریال یکی از مشخصات اصلی در انتخاب اتصالات صنایع دارویی است.

در منابع آدلی برای بعضی اتصالات این خانواده به استیل 304 و 316 اشاره شده است، اما نباید این موضوع را به تمام محصولات و مدل‌ها تعمیم داد.

اگر پروژه مشخصاً به 304، 316، 316L یا Grade دیگری نیاز دارد، همان مشخصه باید هنگام سفارش اعلام شود.

استیل 316 و 316L

316 و 316L باید در سفارش به‌صورت دقیق از یکدیگر تفکیک شوند.

اگر نقشه یا Specification پروژه 316L را مشخص کرده است، استفاده از عبارت عمومی «316» کافی نیست.

Grade نهایی باید روی محصول یا مدارک مربوط به آن کنترل شود.

سطح داخلی و Surface Finish

در خطوطی که محصول فرآیندی با سطح اتصال تماس دارد، کیفیت سطح می‌تواند اهمیت زیادی داشته باشد.

Finish موردنیاز باید از Specification پروژه استخراج شود.

برای محصولات این صفحه یک مقدار عمومی Ra در نظر گرفته نمی‌شود؛ مقدار موردنیاز باید برای مدل و پروژه مشخص شود.

قابلیت شست‌وشو

یکی از نکات مهم در انتخاب اتصال برای خطوط دارویی، نحوه Cleaning سیستم است.

هندسه داخلی اتصال، وضعیت سطح، نحوه نصب و کیفیت Joint می‌توانند روی قابلیت شست‌وشوی خط تأثیر بگذارند.

در سیستم‌های دارای CIP باید انتخاب Fitting با طراحی کل مسیر هماهنگ باشد.

سیستم CIP

CIP یا Cleaning in Place برای شست‌وشوی تجهیزات و خطوط بدون باز کردن کامل سیستم مورد استفاده قرار می‌گیرد.

آدلی نیز در محتوای آموزشی خود نقش CIP را در تجهیزات و خطوط صنایع غذایی و دارویی مطرح کرده است.

در طراحی چنین سیستم‌هایی باید مواردی مانند Drainability، Flow، Cleaning Fluid و Geometry اتصالات بررسی شوند.

سیستم SIP

در پروژه‌هایی که SIP موردنیاز است، Temperature و شرایط فرآیند باید در انتخاب قطعات، Sealها و Material در نظر گرفته شوند.

مناسب بودن یک Fitting برای SIP باید از مشخصات واقعی همان مدل بررسی شود.

Drainability

در خطوط حساس، باقی ماندن سیال در Low Pointها یا Dead Legها می‌تواند اهمیت داشته باشد.

نحوه نصب اتصال، Orientation و Geometry سیستم باید به شکلی طراحی شوند که با الزامات Drainage پروژه سازگار باشند.

اتصال لوله به مخزن

اتصالات صنایع دارویی می‌توانند برای اتصال خطوط به:

• مخازن
• راکتورها
• فیلترها
• پمپ‌ها
• تجهیزات فرآیندی

استفاده شوند.

نوع Connection باید با نازل یا Port تجهیز سازگار باشد.

اتصال لوله به شیرآلات

برای اتصال شیر به خط باید موارد زیر هماهنگ باشند:

• سایز
• نوع Connection
• Grade
• Pressure Rating
• Geometry

استفاده از Adapter نامناسب می‌تواند باعث ایجاد یک Connection غیر استاندارد شود.

ابعاد اتصال

سایز اسمی به‌تنهایی همیشه برای انتخاب کافی نیست.

بسته به نوع Connection ممکن است لازم باشد مواردی مانند:

• OD لوله
• قطر Ferrule
• طول اتصال
• فاصله Centerline
• سایز دو سمت تبدیل

نیز بررسی شوند.

فشار کاری

Pressure Rating هر اتصال به طراحی واقعی آن بستگی دارد.

نباید برای تمام اتصالات دارویی یک فشار کاری واحد در نظر گرفت.

فشار باید برای:

• Fitting
• Clamp
• Gasket
• Valve

به‌صورت هماهنگ بررسی شود.

دمای کاری

Temperature روی انتخاب:

• Material
• Gasket
• Seal
• شیرآلات

اثر می‌گذارد.

اگر سیستم شامل آب گرم، بخار یا فرآیندهای حرارتی است، دمای طراحی باید هنگام سفارش اعلام شود.

کیفیت نصب

حتی اتصال مناسب نیز در صورت نصب نادرست ممکن است عملکرد مطلوبی نداشته باشد.

در زمان نصب باید مواردی مانند:

• Alignment
• سلامت Gasket
• تمیزی Ferrule
• وضعیت Weld
• عدم اعمال تنش مکانیکی

بررسی شوند.

بازرسی و نگهداری

در سرویس‌های دوره‌ای بهتر است اتصالات از نظر:

• نشتی
• خوردگی
• آسیب سطح
• وضعیت Gasket
• سلامت Clamp
• کیفیت اتصال

کنترل شوند.

قطعات مصرفی مانند Gasket نیز باید براساس شرایط بهره‌برداری بررسی و در صورت لزوم تعویض شوند.

مستندات متریال

در برخی پروژه‌های دارویی، ارائه مدارک Material یا اطلاعات Traceability اهمیت دارد.

اگر پروژه به مدرک مشخصی نیاز دارد، این موضوع باید پیش از سفارش اعلام شود.

نوع مدارک قابل ارائه باید برای محصول واقعی تأیید شود.

استاندارد اتصالات دارویی

استاندارد موردنیاز باید از Specification پروژه تعیین شود.

منابع آموزشی آدلی به الزامات تجهیزات با خلوص بالا و BPE اشاره کرده‌اند، اما این به معنی BPE بودن تمام کالاهای این صفحه نیست.

اگر ASME BPE یا استاندارد دیگری الزام پروژه است، باید برای همان محصول و مدارک آن به‌صورت مستقل تأیید شود.

قیمت اتصالات دارویی استیل

قیمت اتصالات دارویی استیل بر اساس نوع قطعه و مشخصات آن متفاوت است.

عوامل اصلی شامل:

• نوع اتصال
• سایز
• Grade
• Finish
• نوع Connection
• Seal یا Gasket
• برند یا سازنده
• تعداد سفارش

هستند.

به همین دلیل برای استعلام دقیق باید مشخصات هر آیتم جداگانه اعلام شوند.

اطلاعات لازم برای استعلام قیمت

برای دریافت پیشنهاد دقیق بهتر است موارد زیر ارسال شوند:

1. نام اتصال
2. تعداد
3. سایز
4. نوع Connection
5. Grade موردنیاز
6. Finish در صورت وجود
7. فشار کاری
8. دمای کاری
9. نوع سیال
10. استاندارد یا مدارک موردنیاز

در پروژه‌های چندآیتمی، ارسال BOM یا لیست تجهیزات سریع‌ترین روش برای بررسی سفارش است.

سوالات متداول

اتصالات دارویی استیل شامل چه محصولاتی می‌شوند؟

بسته به پروژه می‌توانند شامل زانو، سه‌راهی، تبدیل، کلمپ، شیر دیافراگمی، شیر پروانه‌ای، شیر یک‌طرفه و سایر اتصالات خطوط فرآیندی باشند.

چه گریدی برای صنایع دارویی مناسب است؟

Grade باید از مشخصات پروژه تعیین شود. 304، 316 و 316L کاربردهای متفاوتی دارند و نباید بدون بررسی جایگزین یکدیگر شوند.

اتصالات کلمپی چه مزیتی دارند؟

امکان باز و بسته کردن Connection را فراهم می‌کنند و برای خطوطی که سرویس و Cleaning دوره‌ای دارند قابل بررسی هستند.

آیا تمام اتصالات دارویی BPE هستند؟

خیر. مطابقت با BPE یا هر استاندارد دیگر باید برای محصول واقعی و مدارک آن تأیید شود.

آیا این اتصالات برای CIP مناسب هستند؟

بسته به Geometry، Material، Finish و طراحی کل سیستم قابل بررسی هستند.

چه اطلاعاتی برای قیمت لازم است؟

نوع اتصال، سایز، Grade، Finish، تعداد و سایر الزامات فنی باید مشخص شوند.

خرید اتصالات دارویی استیل از آدلی استیل نیروانا

برای خرید اتصالات دارویی استیل، لیست قطعات یا BOM پروژه را همراه با سایز، Grade، نوع Connection و تعداد ارسال کنید تا محصولات موردنیاز بررسی شوند.

برای مشاهده مجموعه عمومی محصولات می‌توانید وارد دسته اتصالات استیل شوید.

برای اطلاعات تکمیلی درباره انواع این تجهیزات نیز مقاله معرفی انواع اتصالات صنایع دارویی و غذایی و کاربرد آن‌ها در سایت آدلی استیل در دسترس است.
