فلنج کور استیل یا Stainless Steel Blind Flange نوعی فلنج بدون سوراخ مرکزی است که برای بستن انتهای خط لوله، نازل، شیر یا تجهیزات دارای اتصال فلنجی استفاده می‌شود. برخلاف فلنج‌هایی مانند اسلیپون یا گلودار که مسیر عبور سیال دارند، Blind Flange سطح بسته‌ای ایجاد می‌کند و پس از نصب با پیچ، مهره و گسکت، انتهای اتصال را مسدود می‌کند.
در زمان خرید فلنج کور استیل، صرفاً اعلام قطر لوله کافی نیست. سایز، Class یا Rating، گرید استنلس استیل، استاندارد و نوع سطح آب‌بندی یا Face باید با فلنج مقابل و شرایط طراحی سیستم هماهنگ باشد.
برای مشاهده مدل‌های دیگر می‌توانید صفحه فلنج استیل را بررسی کنید.
فلنج کور استیل چیست؟

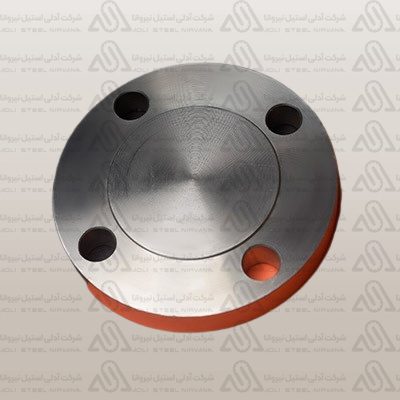

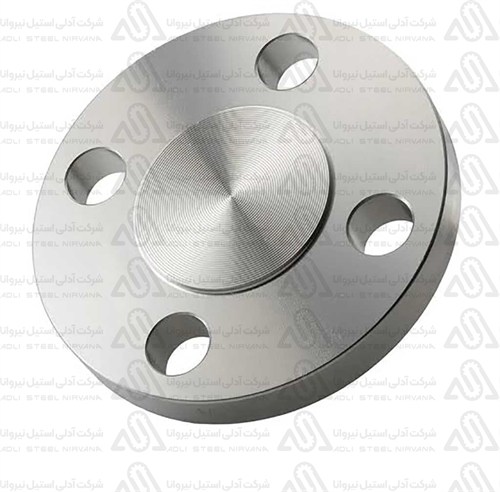

Blind Flange در ظاهر شبیه یک صفحه فلزی گرد دارای سوراخ‌های پیچ در محیط خارجی است، اما در قسمت مرکزی هیچ مسیر عبوری برای سیال ندارد.
فلنج کور به فلنج مقابل پیچ می‌شود و با استفاده از گسکت مناسب بین دو سطح، یک انتهای بسته در سیستم ایجاد می‌کند.
از این ساختار می‌توان برای مواردی مانند:
- بستن انتهای یک خط لوله؛
- مسدودکردن نازل مخزن یا تجهیز؛
- ایجاد نقطه قابل بازشدن برای توسعه آینده خط؛
- دسترسی دوره‌ای برای بازرسی یا تعمیر؛
- بستن اتصال فلنجی بلااستفاده
استفاده کرد.
مزیت مهم آن نسبت به جوش‌دادن یک درپوش دائمی این است که در صورت طراحی مناسب می‌توان اتصال را با بازکردن پیچ‌ها مجدداً در دسترس قرار داد.
تفاوت فلنج کور و فلنج عینکی چیست؟
این دو قطعه گاهی با یکدیگر اشتباه گرفته می‌شوند، در حالی که کاربرد متفاوتی دارند.
فلنج کور یا Blind Flange یک فلنج کامل است که معمولاً برای بستن انتهای یک اتصال استفاده می‌شود.
اما فلنج عینکی استیل یا Spectacle Blind معمولاً بین دو فلنج نصب شده و دارای یک سمت کور و یک سمت باز است.
| ویژگی | Blind Flange | Spectacle Blind |
|---|
| ساختار | یک فلنج کامل بسته | یک سمت باز + یک سمت کور |
| محل استفاده | معمولاً انتهای اتصال | بین دو فلنج |
| Bolt Hole | بخشی از خود فلنج | بین فلنج‌های موجود نصب می‌شود |
| هدف اصلی | بستن انتهای خط یا نازل | Line Isolation قابل تغییر |
| تغییر وضعیت باز/بسته | با برداشتن فلنج | با تغییر وضعیت Spectacle |
بنابراین برای سفارش باید ابتدا مشخص شود هدف بستن انتهای خط است یا ایزوله‌کردن یک بخش بین دو فلنج.
فلنج کور استیل 304 یا 316؟
یکی از اولین مشخصاتی که هنگام سفارش باید تعیین شود، Grade متریال است.
فلنج کور استیل 304
گریدهای خانواده 304 در بسیاری از کاربردهای عمومی صنعتی و محیط‌هایی که شدت خوردگی محدود است استفاده می‌شوند.
فلنج کور استیل 316
استنلس استیل 316 به‌دلیل حضور مولیبدن، در بسیاری از محیط‌های کلرایدی مقاومت به خوردگی بهتری نسبت به 304 دارد و به همین دلیل در برخی صنایع شیمیایی، دریایی و محیط‌های خورنده‌تر مورد توجه قرار می‌گیرد.
با این حال، انتخاب Grade نباید فقط با عبارت «محیط خورنده» انجام شود.
نوع سیال، دما، غلظت مواد، میزان کلراید، pH و شرایط محیطی باید بررسی شوند.
در پروژه‌های مهندسی‌شده بهتر است Grade دقیق مانند 304، 304L، 316 یا 316L مطابق Piping Class یا Material Specification اعلام شود.
Class فلنج کور چیست؟
فلنج‌های استاندارد بر اساس Class یا Rating مشخص می‌شوند.
برای مثال در سیستم ASME ممکن است با مشخصاتی مانند:
Class 150، Class 300، Class 600
و سایر Ratingهای تعریف‌شده مواجه شوید.
نکته مهم این است که Class را نباید مستقیماً معادل فشار ثابت بر حسب PSI در نظر گرفت.
فشار مجاز به ترکیبی از:
Class + متریال + دمای کاری
وابسته است.
بنابراین هنگام استعلام، عبارتی مانند:
Blind Flange – 4 Inch – Class 300 – SS316 – RF
به‌مراتب دقیق‌تر از عبارت «فلنج کور 4 اینچ» است.
تفاوت Class 150 و Class 300 در فلنج کور
Class بالاتر معمولاً با تغییر در مشخصات ابعادی و Pressure-Temperature Rating همراه است.
دو فلنج کور با سایز اسمی یکسان اما Class متفاوت ممکن است از نظر:
- ضخامت؛
- قطر خارجی؛
- تعداد سوراخ‌های پیچ؛
- قطر Bolt Hole؛
- وزن؛
- Rating
متفاوت باشند.
بنابراین Class 150 و Class 300 را نباید صرفاً بر اساس ظاهر یا قطر اسمی جایگزین یکدیگر کرد.
فلنج باید دقیقاً با فلنج مقابل و Piping Class خط تطابق داشته باشد.
فلنج کور چند سوراخ است؟
عبارت‌هایی مانند فلنج کور 4 سوراخ، 8 سوراخ یا 12 سوراخ در بازار استفاده می‌شوند، اما تعداد سوراخ پیچ یک ویژگی مستقل برای انتخاب استاندارد فلنج نیست.
تعداد و قطر Bolt Holeها به مواردی مانند:
- سایز؛
- استاندارد؛
- Class یا PN؛
- نوع فلنج
وابسته است.
بنابراین خرید فقط با عبارت «فلنج کور 8 سوراخ» می‌تواند باعث انتخاب اشتباه شود.
بهتر است سایز و استاندارد کامل اعلام شود.
تفاوت Class و PN در فلنج کور
در بازار ایران ممکن است فلنج‌هایی با دو شیوه نام‌گذاری مشاهده کنید:
ASME Class مانند Class 150 یا 300
و
PN مانند PN10 یا PN16.
این دو سیستم نباید صرفاً بر اساس شباهت فشار اسمی با یکدیگر جایگزین شوند.
ابعاد فلنج، PCD، تعداد سوراخ‌ها، قطر پیچ‌ها و ساختار استاندارد ممکن است متفاوت باشند.
اگر فلنج مقابل مطابق یک استاندارد مشخص ساخته شده است، فلنج کور نیز باید با همان سیستم طراحی سازگار باشد.
RF، FF و RTJ در فلنج کور
نوع سطح آب‌بندی یا Face یکی دیگر از پارامترهای مهم خرید است.
Raised Face یا RF
یکی از Faceهای متداول در سیستم‌های فلنجی است و سطح تماس گسکت در ناحیه برجسته‌ای قرار دارد.
Flat Face یا FF
سطح تماس فلنج تقریباً تخت است و در سیستم‌هایی که برای FF طراحی شده‌اند استفاده می‌شود.
Ring Type Joint یا RTJ
برای سیستم‌هایی که از رینگ فلزی و شیار مخصوص استفاده می‌کنند به کار می‌رود.
اگر سیستم شما RTJ است، برای شناخت این نوع آب‌بندی می‌توانید صفحه فلنج رینگ جوینت استیل را نیز بررسی کنید.
Face فلنج کور باید با فلنج مقابل و نوع گسکت سیستم هماهنگ باشد.
استاندارد ASME B16.5 برای Blind Flange
در بسیاری از پروژه‌های صنعتی از ASME B16.5 برای مشخصات فلنج‌ها استفاده می‌شود.
این استاندارد موضوعاتی مانند:
- Pressure-Temperature Rating؛
- متریال؛
- ابعاد؛
- تلرانس‌ها؛
- مارکینگ؛
- تست
را پوشش می‌دهد.
هنگام استعلام نباید تنها عبارت «فلنج کور استاندارد» نوشته شود؛ بهتر است استاندارد مورد نیاز پروژه به‌صورت دقیق مشخص شود.
همچنین برای قطرهای بزرگ ممکن است استاندارد دیگری در طراحی پروژه تعریف شده باشد؛ بنابراین معیار اصلی باید Drawing، Datasheet یا Piping Class باشد.
چرا ضخامت فلنج کور مهم است؟
Blind Flange برخلاف فلنج‌های دارای Bore، سطح مرکزی بسته‌ای دارد که هنگام قرارگرفتن سیستم تحت فشار، بخشی از بار ناشی از فشار داخلی را تحمل می‌کند.
به همین دلیل ضخامت فلنج کور پارامتر مهمی است و نباید یک صفحه استیل ساده با قطر مشابه را جایگزین Blind Flange استاندارد کرد.
ضخامت صحیح باید بر اساس:
- استاندارد؛
- سایز؛
- Class؛
- متریال؛
- شرایط طراحی
تعیین شده باشد.
خرید یک فلنج صرفاً بر اساس قطر خارجی می‌تواند انتخاب نادرستی ایجاد کند.
فلنج کور چه تفاوتی با کپ استیل دارد؟
هر دو برای مسدودکردن مسیر استفاده می‌شوند اما روش اتصال متفاوت است.
Blind Flange با پیچ و مهره به فلنج مقابل متصل می‌شود و قابلیت بازکردن اتصال را دارد.
اما Cap معمولاً بخشی از خانواده اتصالات جوشی یا سایر سیستم‌های اتصال است و به انتهای لوله متصل می‌شود.
اگر نیاز به دسترسی مجدد و جداسازی فلنجی دارید، Blind Flange می‌تواند گزینه مناسب‌تری باشد؛ اما انتخاب نهایی باید بر اساس طراحی سیستم انجام شود.
تفاوت فلنج کور با فلنج گلودار
فلنج گلودار استیل دارای Bore و گردن مخروطی است و با Butt Weld به لوله متصل می‌شود.
Blind Flange هیچ مسیر مرکزی ندارد و برای بستن اتصال استفاده می‌شود.
بنابراین این دو محصول نه‌تنها جایگزین یکدیگر نیستند، بلکه وظایف کاملاً متفاوتی در سیستم پایپینگ دارند.
کاربردهای فلنج کور استیل
فلنج کور استنلس استیل می‌تواند در طیف وسیعی از سیستم‌های صنعتی استفاده شود، از جمله:
- خطوط فرایندی؛
- مخازن و نازل تجهیزات؛
- پمپ‌ها و تجهیزات فلنجی؛
- واحدهای شیمیایی و پتروشیمی؛
- سیستم‌های آب و Utility؛
- برخی خطوط صنایع غذایی و دارویی در صورت انطباق کامل با الزامات فرایندی؛
- خطوطی که برای توسعه آینده یک اتصال رزرو شده است.
نوع استنلس استیل و استاندارد باید بر اساس سیال و شرایط پروژه انتخاب شود.
آیا فلنج کور برای فشار بالا مناسب است؟
پاسخ مطلق «بله» یا «خیر» صحیح نیست.
Blind Flange در Classها و طراحی‌های مختلف ساخته می‌شود و قابلیت استفاده آن به:
- Standard؛
- Class؛
- Material؛
- Temperature؛
- Size؛
- Design Pressure
وابسته است.
بنابراین فقط عنوان «فلنج کور استیل» نشان‌دهنده ظرفیت فشار محصول نیست.
آیا می‌توان فلنج کور را برای تست خط استفاده کرد؟
در برخی عملیات‌های تست یا ایزولاسیون از Blind Flange استفاده می‌شود، اما انتخاب آن باید بر اساس فشار تست، استاندارد خط و روش مورد تأیید پروژه انجام شود.
نباید فرض کرد هر Blind Flange موجود در انبار برای Hydrotest یا هر فشار آزمایشی مناسب است.
مشخصات فلنج و سیستم Bolting باید قبل از تست بررسی شوند.
گسکت فلنج کور چگونه انتخاب می‌شود؟
فلنج کور نیز مانند سایر اتصالات فلنجی به گسکت مناسب نیاز دارد.
نوع گسکت به عواملی مانند:
- نوع Face؛
- Class؛
- سیال؛
- فشار؛
- دما؛
- استاندارد پروژه
وابسته است.
برای مثال گسکت مورد استفاده در RF الزاماً با سیستم RTJ یکسان نیست.
در سیستم Ring Type Joint از رینگ مخصوص استفاده می‌شود، در حالی که سیستم‌های RF ممکن است از انواع دیگری از گسکت بهره ببرند.
پیچ و مهره فلنج کور
Bolting نیز بخشی از اتصال است و انتخاب آن باید مطابق استاندارد و شرایط پروژه باشد.
مواردی مانند:
- قطر Stud Bolt؛
- تعداد پیچ‌ها؛
- طول پیچ؛
- Grade پیچ و مهره؛
- گشتاور نصب
نباید به‌صورت حدسی تعیین شوند.
تعداد سوراخ روی فلنج تنها یکی از اطلاعات لازم برای انتخاب Bolting است.
فلنج کور استیل فورج یا ساخته‌شده از ورق؟
روش ساخت و Material Specification باید مطابق نیاز پروژه باشد.
در سفارش‌های صنعتی حساس ممکن است استاندارد متریال، روش تولید و مدارک Material Traceability اهمیت زیادی داشته باشند.
بنابراین صرف عبارت «استیل 316» لزوماً برای تأیید فنی کافی نیست.
در صورت وجود الزام فنی بهتر است مواردی مانند:
- Material Standard؛
- Grade؛
- Heat Number؛
- MTC؛
- Manufacturer؛
- استاندارد ابعادی
در درخواست خرید مشخص شوند.
هنگام خرید فلنج کور استیل چه اطلاعاتی بدهیم؟
برای استعلام دقیق بهتر است مشخصات زیر آماده باشد:
| مشخصه سفارش | نمونه اطلاعات |
|---|
| نوع | Blind Flange |
| سایز | NPS یا DN |
| Rating | Class یا PN |
| متریال | Grade دقیق استنلس استیل |
| Face | RF، FF، RTJ و … |
| استاندارد | مطابق پروژه |
| تعداد | تعداد مورد نیاز |
| مدارک | MTC / Inspection در صورت نیاز |
در سفارش‌های پروژه‌ای، ارسال Datasheet یا Piping Class خط احتمال خطای انتخاب را به میزان زیادی کاهش می‌دهد.
قیمت فلنج کور استیل به چه عواملی بستگی دارد؟
قیمت Blind Flange به مجموعه‌ای از عوامل بستگی دارد:
- سایز؛
- Class یا PN؛
- ضخامت و وزن؛
- Grade استیل؛
- نوع Face؛
- استاندارد؛
- برند یا سازنده؛
- تعداد سفارش؛
- مدارک فنی؛
- شرایط روز بازار استنلس استیل.
به همین دلیل مقایسه دو قیمت فقط زمانی معتبر است که مشخصات فنی هر دو کالا یکسان باشد.
برای مثال قیمت Blind Flange 4 Inch Class 150 SS304 را نمی‌توان مستقیماً با مدل 4 Inch Class 300 SS316 مقایسه کرد.
اشتباهات رایج در خرید فلنج کور
سفارش فقط بر اساس سایز
سایز بدون Class و استاندارد کافی نیست.
اشتباه گرفتن Blind Flange با Spectacle Blind
کاربرد و ساختار آنها متفاوت است.
انتخاب Grade بدون توجه به سیال
304 و 316 باید بر اساس شرایط واقعی پروژه انتخاب شوند.
استفاده از تعداد سوراخ به‌عنوان مشخصات اصلی
عبارت «فلنج 8 سوراخ» اطلاعات کاملی برای خرید نیست.
بی‌توجهی به Face
RF، FF و RTJ نمی‌توانند بدون بررسی فنی جایگزین یکدیگر شوند.
استفاده از صفحه فلزی معمولی به جای Blind Flange استاندارد
قطر ظاهری مشابه به معنی Rating و ضخامت مناسب نیست.
سوالات متداول فلنج کور استیل
فلنج کور استیل چیست؟
فلنجی بدون سوراخ مرکزی است که برای بستن انتهای یک اتصال فلنجی، لوله، نازل یا تجهیز استفاده می‌شود.
فلنج کور 304 بهتر است یا 316؟
انتخاب به سیال و شرایط خوردگی بستگی دارد. 316 در بسیاری از محیط‌های حاوی کلراید مقاومت بیشتری دارد، اما انتخاب نهایی باید بر اساس شرایط سرویس انجام شود.
فلنج کور کلاس 150 و 300 چه تفاوتی دارند؟
از نظر Rating و معمولاً ابعاد، ضخامت و Bolting تفاوت دارند. این دو Class نباید بدون بررسی استاندارد جایگزین یکدیگر شوند.
فلنج کور چند سوراخ دارد؟
تعداد Bolt Hole ثابت نیست و به سایز، Class و استاندارد بستگی دارد.
تفاوت فلنج کور و فلنج عینکی چیست؟
Blind Flange معمولاً انتهای یک اتصال را می‌بندد، اما Spectacle Blind بین دو فلنج نصب می‌شود و قابلیت قرارگرفتن در وضعیت باز یا کور را دارد.
آیا فلنج کور برای فشار بالا قابل استفاده است؟
اگر سایز، Class، متریال و استاندارد آن برای Pressure-Temperature Rating مورد نیاز طراحی شده باشد، می‌تواند در سرویس مربوط استفاده شود. فشار مجاز باید از اطلاعات استاندارد و پروژه تعیین شود.
برای استعلام قیمت چه مشخصاتی لازم است؟
سایز، Class یا PN، Grade، Face، استاندارد، تعداد و مدارک مورد نیاز را اعلام کنید.
خرید و استعلام قیمت فلنج کور استیل
برای خرید فلنج کور استیل بهتر است پیش از استعلام، سایز و مشخصات فلنج مقابل از روی Piping Class، Drawing یا مارکینگ بررسی شود.
آدلی استیل نیروانا می‌تواند درخواست تأمین Blind Flange را بر اساس سایز، Class، Grade، Face، استاندارد و تعداد مورد نیاز بررسی کند.
در صورتی که هدف شما ایزوله‌کردن یک بخش از خط بین دو فلنج است و هنوز بین Blind Flange و Spectacle Blind تردید دارید، صفحه فلنج عینکی استیل را نیز بررسی کنید.
برای مشاهده دیگر گزینه‌ها نیز صفحه فلنج استیل و مقاله انواع فلنج استیل در دسترس است.
