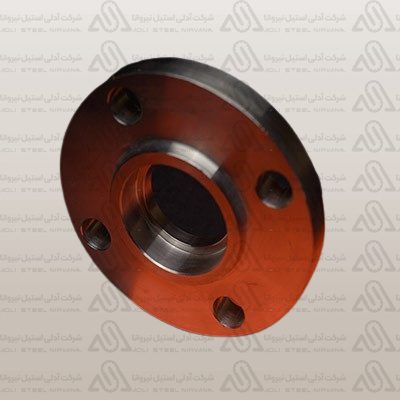

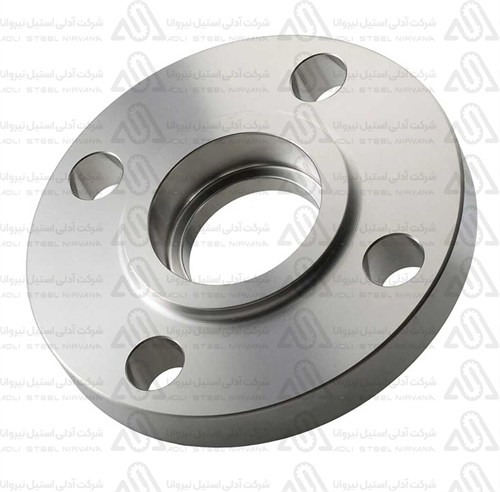

فلنج ساکت استیل یا Stainless Steel Socket Weld Flange نوعی فلنج جوشی است که در بخش داخلی خود دارای نشیمنگاه یا Socket برای قرارگیری انتهای لوله است. لوله وارد این قسمت شده و سپس اتصال از سمت بیرونی با جوش Fillet تثبیت می‌شود. این ساختار، فلنج ساکت را به گزینه‌ای کاربردی برای بسیاری از خطوط لوله با قطر نسبتاً کوچک تبدیل کرده است.
هنگام خرید این محصول، تنها عبارت «فلنج ساکت استیل» برای انتخاب دقیق کافی نیست. سایز لوله، Schedule، کلاس فلنج، گرید استنلس استیل، نوع Face و استاندارد مورد نیاز پروژه باید مشخص باشد.
برای مشاهده سایر مدل‌های این خانواده می‌توانید صفحه فلنج استیل را نیز بررسی کنید.
فلنج ساکت ولد استیل چگونه کار می‌کند؟
برخلاف فلنج گلودار استیل که انتهای لوله مستقیماً با اتصال Butt Weld به گردن فلنج جوش داده می‌شود، فلنج ساکت دارای یک محفظه داخلی است.
انتهای لوله وارد این محفظه می‌شود و قطر داخلی Socket باعث قرارگیری و هم‌راستایی لوله می‌شود. سپس جوش در قسمت خارجی اتصال اجرا خواهد شد.
این ساختار مخصوصاً زمانی مفید است که با لوله‌های کوچک‌تر کار می‌کنیم و دقت هم‌راستایی در زمان مونتاژ اهمیت دارد.
فلنج ساکت را نباید با فلنج دنده استیل اشتباه گرفت. فلنج دنده‌ای از رزوه برای اتصال به لوله استفاده می‌کند، در حالی که Socket Weld یک اتصال جوشی است.
چرا فلنج ساکت برای خطوط کوچک کاربرد دارد؟
یکی از مزیت‌های ساختار Socket، قرارگرفتن لوله در یک نشیمنگاه مشخص قبل از جوشکاری است. این ویژگی می‌تواند مونتاژ و هم‌راستایی اتصال را در خطوط کوچک ساده‌تر کند.
با این حال، عبارت‌هایی مانند «مناسب فشار بالا» یا «مناسب فشار پایین» به‌تنهایی برای انتخاب این فلنج کافی نیستند. ظرفیت واقعی اتصال به مجموعه‌ای از عوامل شامل Class فلنج، متریال، دما، فشار طراحی، Schedule لوله، کیفیت جوش و کد طراحی خط بستگی دارد.
ASME B16.5 نیز فلنج‌ها را بر اساس Rating و مشخصات استاندارد طبقه‌بندی می‌کند؛ بنابراین انتخاب باید بر اساس داده‌های مهندسی پروژه انجام شود، نه صرفاً نام Socket Weld.
تفاوت فلنج ساکت استیل و فلنج اسلیپون استیل
ظاهر این دو فلنج ممکن است در نگاه اول مشابه باشد، اما روش اتصال آنها تفاوت مهمی دارد.
در فلنج اسلیپون استیل لوله از داخل Bore فلنج عبور می‌کند و موقعیت آن پیش از جوشکاری تنظیم می‌شود. در فلنج ساکت، لوله وارد یک حفره مشخص شده و وجود Shoulder داخلی، موقعیت ورود لوله را محدود می‌کند.
| معیار | فلنج ساکت استیل | فلنج اسلیپون استیل |
|---|
| محل قرارگیری لوله | داخل Socket مشخص | لوله از داخل Bore عبور می‌کند |
| نوع جوش | Socket Weld / Fillet Weld | معمولاً Fillet Weld |
| هم‌راستایی اولیه | توسط Socket ساده‌تر می‌شود | نیازمند تنظیم محل لوله |
| کاربرد رایج | خطوط با سایزهای کوچک‌تر | طیف وسیع‌تری از خطوط |
| نکته انتخاب | Schedule لوله و ابعاد Socket مهم است | قطر خارجی لوله و Bore فلنج مهم است |
بنابراین انتخاب بین این دو تنها بر اساس قیمت نباید انجام شود.
تفاوت فلنج ساکت و فلنج گلودار
فلنج گلودار یا Weld Neck دارای گردن مخروطی است و لوله با جوش لب‌به‌لب به فلنج متصل می‌شود. این طراحی امکان انتقال تدریجی تنش از فلنج به لوله را فراهم می‌کند.
در مقابل، فلنج ساکت ساختاری فشرده‌تر دارد و لوله داخل Socket قرار می‌گیرد.
برای خطوطی که تنش‌های شدید، سیکل حرارتی قابل توجه یا شرایط طراحی حساس دارند، انتخاب بین Socket Weld و Weld Neck باید توسط مهندس پایپینگ و بر اساس کد پروژه انجام شود. به همین دلیل نباید فلنج ساکت را صرفاً جایگزین اقتصادی فلنج گلودار در نظر گرفت.
فلنج ساکت استیل 304 یا 316؟
گرید متریال یکی از پارامترهای اصلی هنگام سفارش است.
استنلس استیل 304 یکی از گریدهای رایج خانواده آستنیتی است و در بسیاری از محیط‌های عمومی صنعتی استفاده می‌شود. استیل 316 به‌دلیل حضور مولیبدن، در برابر برخی محیط‌های حاوی کلراید مقاومت به خوردگی بهتری نسبت به 304 دارد.
با این حال انتخاب 316 به معنی مقاوم‌بودن در برابر تمام مواد شیمیایی نیست. غلظت سیال، دما، pH، مقدار کلراید و شرایط بهره‌برداری باید بررسی شوند.
در فلنج‌های فورج استنلس مورد استفاده در سرویس‌های فشار و دما، ASTM A182 یکی از مشخصات متریالی شناخته‌شده است و گرید واقعی باید از روی مدارک محصول مشخص شود.
کلاس فشاری فلنج ساکت استیل
یکی از خطاهای متداول در سفارش، انتخاب فلنج فقط بر اساس سایز است.
دو فلنج با سایز اسمی یکسان میتوانند Class، ضخامت، تعداد یا ابعاد سوراخ پیچ و مشخصات کاملاً متفاوتی داشته باشند.
ASME B16.5 برای خانواده فلنج‌های تحت پوشش خود Rating Classهای مختلف و الزامات ابعادی و Pressure-Temperature Rating را تعریف می‌کند. بنابراین عبارت‌هایی مانند Class 150 یا Class 300 صرفاً یک عدد ثابت فشار بر حسب PSI نیستند؛ فشار مجاز به متریال و دمای سرویس نیز وابسته است.
به همین دلیل در استعلام صنعتی بهتر است Class طراحی دقیقاً اعلام شود.
Face فلنج ساکت چه اهمیتی دارد؟
قسمتی از فلنج که گسکت بین دو فلنج روی آن قرار می‌گیرد، Face نامیده می‌شود.
نوع Face باید با فلنج مقابل، گسکت و مشخصات پروژه هماهنگ باشد. برای مثال اگر سیستم برای Raised Face طراحی شده باشد، خرید فلنج با سطح آب‌بندی متفاوت می‌تواند باعث ناسازگاری در مونتاژ شود.
در پروژه‌هایی با شرایط خاص فشار و آب‌بندی ممکن است از سیستم‌های دیگری استفاده شود. برای آشنایی با یکی از این ساختارها می‌توانید محصول فلنج رینگ جوینت استیل را بررسی کنید.
محدودیت مهم اتصال Socket Weld
یکی از نکاتی که هنگام انتخاب فلنج ساکت کمتر مورد توجه قرار می‌گیرد، هندسه داخلی محل اتصال لوله و Socket است.
در این اتصال، برخلاف Butt Weld، سطح داخلی خط کاملاً یکپارچه نیست و ناحیه‌ای در محل انتهای لوله و Socket وجود دارد. به همین دلیل در سرویس‌هایی که خوردگی شکافی، تجمع سیال، تمیزکاری کامل یا طراحی Hygienic اهمیت زیادی دارد، باید مناسب‌بودن Socket Weld با الزامات پروژه بررسی شود.
این موضوع در صنایع غذایی، دارویی، بیوتکنولوژی و برخی خطوط شیمیایی حساس اهمیت بیشتری دارد. صرف استنلس‌استیل بودن فلنج به معنی مناسب‌بودن آن برای هر سرویس بهداشتی نیست.
کاربرد فلنج ساکت استیل
فلنج ساکت می‌تواند در خطوط فرایندی، Utility، سیستم‌های صنعتی، برخی خطوط آب و سیالات، اتصالات تجهیزات و مجموعه‌هایی که از لوله‌های کوچک‌تر و اتصال Socket Weld استفاده می‌کنند به کار رود.
اما کاربرد نهایی باید بر اساس فشار و دمای طراحی، نوع سیال، احتمال خوردگی، سیکل‌های حرارتی و استاندارد پروژه تعیین شود.
برای شناخت ساختار کلی فلنج‌ها و مقایسه مدل‌های دیگر، مقاله انواع فلنج استیل نیز می‌تواند راهنمای تکمیلی باشد.
چه زمانی فلنج ساکت انتخاب مناسبی نیست؟
اگر خط نیازمند جوش Butt Weld، طراحی کاملاً بدون Crevice، الزامات Hygienic سخت‌گیرانه یا مدیریت ویژه تنش‌های مکانیکی و حرارتی باشد، باید گزینه‌های دیگر نیز بررسی شوند.
برای مثال ممکن است فلنج گلودار استیل برای یک پروژه مناسب‌تر باشد یا برای بستن انتهای خط، اصلاً به Socket Weld نیاز نباشد و فلنج کور استیل انتخاب صحیح باشد.
بنابراین نوع فلنج باید از روی وظیفه واقعی اتصال تعیین شود.
نکات مهم هنگام خرید فلنج ساکت استیل
قبل از ثبت سفارش، این اطلاعات را مشخص کنید:
- سایز اسمی لوله و Schedule، کلاس فلنج، گرید متریال، نوع Face، استاندارد مورد نیاز، فشار و دمای طراحی، نوع سیال، تعداد، برند یا کشور سازنده در صورت الزام پروژه و نیاز یا عدم نیاز به MTC.
اعلام این مشخصات احتمال تحویل فلنج ناسازگار با لوله یا فلنج مقابل را کاهش می‌دهد.
قیمت فلنج ساکت استیل به چه عواملی بستگی دارد؟
برای فلنج ساکت نمی‌توان یک قیمت واحد اعلام کرد، زیرا قیمت نهایی به مشخصات فنی کالا وابسته است.
سایز، Class، Grade استیل، وزن و ابعاد فلنج، نوع سطح آب‌بندی، استاندارد ساخت، برند، کشور سازنده، مدارک فنی مورد نیاز و تعداد سفارش از عوامل اصلی هستند.
همچنین قیمت استنلس استیل و شرایط تأمین بازار متغیر است. به همین دلیل قیمت صفحه محصول باید بر اساس موجودی و مشخصات واقعی کالا به‌روز شود و از درج قیمت ثابت قدیمی در محتوای Evergreen خودداری شود.
تفاوت فلنج ساکت، دنده‌ای، اسلیپون و گلودار در یک نگاه
| نوع فلنج | روش اتصال اصلی | ویژگی شاخص |
|---|
| Socket Weld | لوله داخل Socket + جوش | مناسب سیستم طراحی‌شده برای اتصال Socket |
| Slip On | قرارگیری فلنج روی لوله + جوش | مونتاژ نسبتاً ساده |
| Weld Neck | Butt Weld | انتقال مناسب‌تر تنش در محل اتصال |
| Threaded | اتصال رزوه‌ای | عدم نیاز به جوش در اتصال لوله به فلنج |
برای مشاهده مدل‌های مختلف می‌توانید از صفحه مادر انواع فلنج استیل وارد محصولات مرتبط شوید.
سوالات متداول درباره فلنج ساکت استیل
فلنج ساکت استیل چیست؟
فلنجی است که در Bore خود دارای Socket یا نشیمنگاه برای ورود انتهای لوله است و پس از قرارگیری لوله، اتصال با جوش تثبیت می‌شود.
آیا فلنج ساکت برای فشار بالا مناسب است؟
پاسخ به Class، متریال، سایز، دمای طراحی، کد پایپینگ و شرایط سرویس وابسته است. تنها عنوان Socket Weld برای تعیین فشار مجاز کافی نیست.
تفاوت فلنج ساکت و اسلیپون چیست؟
در فلنج ساکت، انتهای لوله داخل یک Socket با Shoulder مشخص قرار می‌گیرد. در Slip On، لوله از Bore فلنج عبور کرده و موقعیت آن برای جوشکاری تنظیم می‌شود.
فلنج ساکت 304 بهتر است یا 316؟
هیچ‌کدام به‌طور مطلق «بهتر» نیستند. گرید باید با توجه به سیال، دما، کلرایدها، محیط و الزامات پروژه انتخاب شود.
هنگام استعلام قیمت چه مشخصاتی باید اعلام شود؟
سایز و Schedule لوله، Class فلنج، Grade، Face، استاندارد، تعداد و در پروژه‌های مهندسی‌شده فشار، دما، سیال و مدارک مورد نیاز را اعلام کنید.
آیا فلنج ساکت برای صنایع غذایی و دارویی مناسب است؟
در برخی خطوط جانبی یا Utility ممکن است قابل استفاده باشد، اما برای خطوط فرایندی Hygienic باید موضوع Crevice، قابلیت Drain و Cleanability و استاندارد بهداشتی پروژه بررسی شود.
خرید و استعلام قیمت فلنج ساکت استیل
برای خرید فلنج ساکت استیل بهتر است ابتدا مشخصات فنی خط یا Datasheet پروژه بررسی شود. تنها اعلام سایز ممکن است برای انتخاب صحیح محصول کافی نباشد.
آدلی استیل نیروانا امکان بررسی درخواست فلنج بر اساس سایز، Class، گرید استنلس استیل، نوع Face، استاندارد و تعداد مورد نیاز را دارد. برای دریافت قیمت، مشخصات پروژه یا تصویر مارکینگ نمونه مورد نظر را برای واحد فروش ارسال کنید تا محصول متناسب با درخواست بررسی شود.
در صورتی که هنوز نوع فلنج پروژه مشخص نیست، ابتدا صفحه فلنج استیل و مدل‌های ساکت، اسلیپون، گلودار، کور، دنده‌ای و رینگ جوینت را مقایسه کنید.
