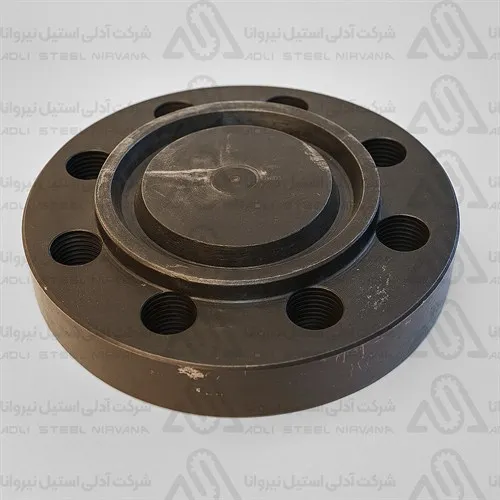

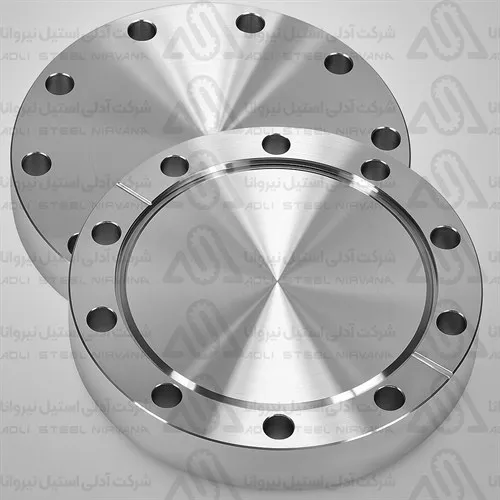

فلنج رینگ جوینت استیل یا Stainless Steel Ring Type Joint Flange که با نام RTJ Flange نیز شناخته می‌شود، نوعی فلنج صنعتی دارای شیار مخصوص برای قرارگیری Ring Gasket فلزی است. این ساختار برای ایجاد یک اتصال فلزی مقاوم در سیستم‌هایی طراحی شده که شرایط فشار، دما یا حساسیت به نشتی اهمیت بالایی دارد.
فلنج RTJ در صنایع نفت، گاز، پتروشیمی، نیروگاهی و سایر خطوط فرآیندی سنگین مورد استفاده قرار می‌گیرد. انتخاب صحیح آن باید براساس سایز، Class، Grade، استاندارد، نوع Groove و Ring Gasket موردنیاز پروژه انجام شود.
فلنج RTJ چگونه آب‌بندی می‌شود؟
برخلاف فلنج‌هایی که از Gasket تخت میان دو سطح استفاده می‌کنند، در RTJ یک رینگ فلزی داخل شیار ماشین‌کاری‌شده روی سطح فلنج قرار می‌گیرد.
با سفت شدن پیچ‌ها، Ring Gasket میان دو Groove تحت فشار قرار می‌گیرد و تماس فلز با فلز در محل طراحی‌شده ایجاد می‌شود.
کیفیت این آب‌بندی به چند عامل وابسته است:
- تطابق دقیق Groove و Ring
- انتخاب صحیح نوع رینگ
- سلامت سطح ماشین‌کاری
- متریال مناسب رینگ
- Class و سایز صحیح
- Tightening مناسب پیچ‌ها
بنابراین استفاده از هر Ring Gasket با هر فلنج RTJ صحیح نیست و اجزای اتصال باید براساس استاندارد پروژه با یکدیگر تطبیق داشته باشند.
برای توضیحات بیشتر می‌توانید مقاله فلنج رینگ جوینت چیست؟ را مطالعه کنید.
انواع رینگ مورد استفاده در RTJ
در محتوای تخصصی آدلی برای خانواده Ring Joint، انواع مختلفی از رینگ‌ها معرفی شده‌اند؛ از جمله:
این نام‌ها به هندسه و کاربرد Ring Gasket مربوط می‌شوند.
با این حال نباید فرض کرد محصول حاضر با همه این رینگ‌ها سازگار است. نوع شیار فلنج و Ring Number باید دقیقاً مطابق Drawing، Piping Specification یا Datasheet پروژه تعیین شوند.
در سفارش صنعتی بهتر است نوع رینگ و شماره آن همراه مشخصات فلنج اعلام شود.
کاربرد فلنج رینگ جوینت استیل
RTJ بیشتر در پروژه‌هایی مورد بررسی قرار می‌گیرد که طراحی اتصال، Ring Type Joint را الزام کرده باشد.
کاربردهای متداول این خانواده شامل:
- خطوط نفت و گاز
- پالایشگاه‌ها
- پتروشیمی
- خطوط بخار
- تجهیزات فرآیندی
- سرویس‌های فشار بالا
- سرویس‌های دمای بالا
- خطوط دارای سیالات حساس یا خورنده
است.
اما بالا بودن فشار به‌تنهایی دلیل کافی برای انتخاب RTJ نیست. نوع Face باید دقیقاً مطابق طراحی پروژه، فلنج مقابل و Gasket انتخاب شود.
اگر پروژه از RF یا FF استفاده می‌کند، نباید RTJ بدون تأیید مهندسی جایگزین آن شود.
گرید استیل و متریال رینگ
در منابع آدلی برای خانواده RTJ، استنلس استیل 304 و 316 در کنار متریال‌های دیگر مطرح شده‌اند. اما عنوان «فلنج رینگ جوینت استیل» به‌تنهایی Grade دقیق این SKU را مشخص نمی‌کند.
بنابراین در استعلام باید Grade موردنیاز اعلام شود.
برای انتخاب متریال باید مواردی مانند:
- نوع سیال
- خورندگی
- دمای طراحی
- فشار طراحی
- الزامات پروژه
- Material Specification
بررسی شوند.
همچنین متریال Ring Gasket باید با Groove و الزامات سیستم تطبیق داشته باشد و نباید صرفاً براساس جنس فلنج انتخاب شود.
برای مقایسه گریدهای رایج استنلس استیل می‌توانید مقاله انواع استنلس استیل 304 و 316 را بررسی کنید.
استاندارد و کلاس فلنج RTJ
مقاله آدلی برای خانواده RTJ به استانداردهایی مانند ASME B16.5 و ASME B16.47 اشاره کرده است و برای کاربردهای خاص صنعت حفاری نیز استانداردهای API مطرح می‌شوند.
این اطلاعات، مشخصات عمومی خانواده محصول هستند و نباید بدون بررسی به همین SKU نسبت داده شوند.
برای سفارش باید موارد زیر دقیقاً مشخص باشند:
- استاندارد
- Nominal Size
- Class
- Material Grade
- RTJ Groove
- Ring Number
- نوع فلنج پایه
- تعداد
Class نیز نباید به یک فشار کاری ثابت تبدیل شود؛ Pressure-Temperature Rating به استاندارد، متریال و دما وابسته است.
نکات نصب فلنج رینگ جوینت
در اتصال RTJ، وضعیت سطح Groove اهمیت زیادی دارد. وجود خراش، ضربه، خوردگی یا آلودگی می‌تواند عملکرد آب‌بندی را تحت تأثیر قرار دهد.
پیش از نصب بهتر است:
- Groove دو فلنج بررسی شود؛
- Ring صحیح از نظر Type و Number انتخاب شود؛
- سطوح کاملاً تمیز باشند؛
- هم‌راستایی فلنج‌ها کنترل شود؛
- پیچ‌ها با الگوی صحیح سفت شوند؛
- Torque مطابق دستورالعمل پروژه اعمال شود.
همچنین Ring Gasket باید براساس دستورالعمل فنی پروژه از نظر امکان استفاده مجدد بررسی شود و نباید به‌صورت پیش‌فرض یک رینگ مصرف‌شده مجدداً نصب شود.
قیمت فلنج رینگ جوینت استیل
قیمت فلنج RTJ استیل به سایز، Class، Grade، استاندارد، نوع فلنج، Groove، برند یا سازنده و تعداد سفارش وابسته است.
همچنین باید مشخص شود Ring Gasket همراه فلنج موردنیاز است یا جداگانه تهیه می‌شود.
برای استعلام دقیق بهتر است درخواست به این شکل ارسال شود:
RTJ Flange + Size + Class + Material Grade + Standard + Ring/Groove No. + Quantity
RTJ مخفف چیست؟
RTJ مخفف Ring Type Joint است و به نوع سطح آب‌بندی دارای Groove برای Ring Gasket فلزی اشاره دارد.
آیا رینگ همراه فلنج است؟
همراه بودن Ring Gasket باید در Scope خرید مشخص شود و برای همه سفارش‌ها قابل فرض نیست.
رینگ Oval بهتر است یا Octagonal؟
انتخاب باید مطابق Groove و استاندارد همان اتصال انجام شود؛ امکان جایگزینی آزادانه وجود ندارد.
فلنج RTJ چه گریدی دارد؟
این صفحه Stainless Steel است، اما Grade دقیق مدل باید هنگام سفارش تأیید شود.
Class این محصول چند است؟
Class ثابتی برای همین SKU در منابع موجود آدلی ثبت نشده است.
خرید فلنج رینگ جوینت از آدلی استیل نیروانا
برای خرید فلنج رینگ جوینت استیل، سایز، Class، Grade، استاندارد، نوع Groove و Ring موردنیاز را اعلام کنید تا محصول مطابق مشخصات فنی پروژه بررسی شود.
برای مشاهده سایر مدل‌های فلنج نیز می‌توانید دسته فلنج استیل را بررسی کنید.
