فلنج تخت استیل یکی از انواع فلنج‌های مورد استفاده در خطوط لوله، تجهیزات و سیستم‌های صنعتی است که برای ایجاد اتصال فلنجی و امکان باز و بسته کردن بخش‌های مختلف یک سیستم به کار می‌رود.
در زمان خرید فلنج تخت استیل، صرف اعلام قطر لوله کافی نیست. نوع دقیق فلنج، استاندارد، سایز، Pressure Rating، گرید استنلس استیل، نوع سطح آب‌بندی و مشخصات فلنج مقابل باید با طراحی پروژه تطبیق داده شوند.
عنوان «فلنج تخت» در بازار ممکن است با تعابیر متفاوتی استفاده شود. به همین دلیل برای سفارش صنعتی بهتر است علاوه بر نام فارسی محصول، Drawing یا Standard موردنظر نیز مشخص شود.

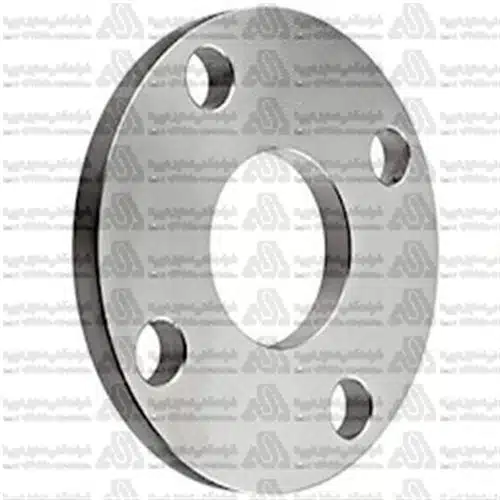

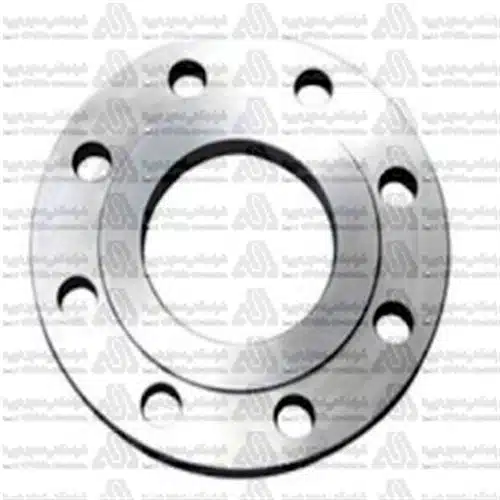

فلنج تخت استیل چیست؟
فلنج تخت در بازار ایران به خانواده‌ای از فلنج‌ها با ساختار نسبتاً ساده و بدون گردن بلند Weld Neck گفته می‌شود.
اما این عنوان به‌تنهایی برای تعریف یک Standard دقیق کافی نیست.
در سفارش‌های حرفه‌ای بهتر است مشخص شود منظور دقیقاً چه طراحی فلنجی است و محصول مطابق چه استانداردی باید تأمین شود.
این موضوع از اشتباه میان محصولاتی که از نظر ظاهری شبیه هستند اما Dimensions و Rating متفاوتی دارند جلوگیری می‌کند.
فلنج تخت با Flat Face یکی نیست
این نکته در خرید بسیار مهم است.
فلنج تخت نامی است که برای نوع یا ساختار Flange استفاده می‌شود.
اما Flat Face یا FF به شکل سطح آب‌بندی فلنج اشاره دارد.
بنابراین یک Flange می‌تواند از یک نوع ساختاری مشخص باشد و در عین حال Face متفاوتی داشته باشد.
نباید تنها با شنیدن عبارت «فلنج تخت» نتیجه گرفت که Face آن حتماً FF است.
Face باید مستقل از نوع Flange بررسی شود.
تفاوت فلنج تخت و فلنج اسلیپون
آدلی برای فلنج اسلیپون استیل صفحه مستقلی دارد.
بنابراین این دو URL باید Intent جدا داشته باشند.
Slip-On Flange ساختار مشخص خود را دارد و Pipe نسبت به Bore فلنج در وضعیت تعریف‌شده‌ای قرار می‌گیرد.
در مقابل، محصول حاضر باید روی عبارت فلنج تخت استیل و مشخصات همان طراحی تمرکز کند.
اگر Drawing پروژه صراحتاً Slip-On نوشته است، باید صفحه Slip-On انتخاب شود.
تفاوت فلنج تخت و فلنج گلودار
فلنج گلودار استیل دارای Neck مشخص است و از نظر طراحی با فلنج تخت تفاوت دارد.
Weld Neck Flange معمولاً زمانی بررسی می‌شود که طراحی پایپینگ مشخصاً این نوع Flange را درخواست کرده باشد.
وجود گردن، نحوه اتصال و انتقال تنش باعث می‌شود این دو خانواده قابل جایگزینی مستقیم بدون بررسی مهندسی نباشند.
تفاوت با فلنج لب‌جوینت
فلنج لب جوینت استیل نیز محصول مستقلی است.
Lap Joint Flange معمولاً در یک Assembly مشخص با اجزای متناسب با همان طراحی استفاده می‌شود.
بنابراین وجود ظاهر حلقه‌ای مشابه به معنی عملکرد یکسان با فلنج تخت نیست.
تفاوت با فلنج دنده‌ای
فلنج دنده‌ای دارای Thread داخلی است و روی Pipe رزوه‌شده نصب می‌شود.
در مقابل، فلنج تخت ممکن است بسته به Design پروژه با روش دیگری به سیستم متصل شود.
اگر سیستم Threaded است، نوع فلنج باید مشخصاً براساس همان Piping Specification انتخاب شود.
انتخاب سایز فلنج تخت
سایز Nominal یکی از اولین اطلاعات سفارش است، اما تنها پارامتر نیست.
برای مثال دو فلنج با سایز اسمی یکسان ممکن است از نظر:
- قطر خارجی
- ضخامت
- تعداد سوراخ پیچ
- قطر دایره پیچ
- Bore
- Face
متفاوت باشند.
بنابراین Dimensions باید با Flange مقابل تطبیق داده شوند.
Class یا PN
یکی از مهم‌ترین اطلاعات سفارش فلنج، سیستم Pressure Rating است.
بعضی پروژه‌ها از ASME Class و بعضی از سیستم PN یا استانداردهای دیگر استفاده می‌کنند.
این اعداد نباید بدون بررسی جایگزین یکدیگر شوند.
برای محصول فعلی آدلی هیچ Class یا PN مشخصی به‌عنوان ویژگی ثابت همه مدل‌ها تأیید نشده است.
متریال استنلس استیل
عنوان محصول مشخص می‌کند این Flange در خانواده Stainless Steel قرار دارد.
اما Stainless Steel یک Material Grade واحد نیست.
نوع Grade باید براساس:
- سیال
- خوردگی
- دما
- محیط نصب
- استاندارد پروژه
انتخاب شود.
فلنج تخت استیل 304 یا 316؟
304 و 316 از گریدهای شناخته‌شده استنلس استیل هستند.
با این حال نباید بدون موجودی یا Datasheet اعلام کرد این محصول در همه سایزها با هر دو Grade عرضه می‌شود.
اگر پروژه Grade مشخصی دارد، همان Grade در استعلام نوشته شود.
304L و 316L
Gradeهای Low Carbon مانند 304L و 316L نیز در بعضی پروژه‌ها مطرح هستند.
اما L بودن Material باید از Marking، MTC یا مدارک محصول تأیید شود.
صرف ظاهر استیل یا عنوان عمومی محصول برای تعیین Grade کافی نیست.
استاندارد فلنج
Dimensions و Rating فلنج به استاندارد وابسته‌اند.
ممکن است پروژه از سیستم‌های استاندارد متفاوتی استفاده کند.
برای همین در RFQ بهتر است Standard دقیق مشخص شود.
اگر استاندارد مشخص نیست، Drawing اتصال مقابل اطلاعات بسیار مهمی برای جلوگیری از خرید اشتباه است.
Bolt Pattern
در یک اتصال فلنجی باید مشخصات سوراخ‌ها با Flange مقابل مطابقت داشته باشند.
موارد مهم شامل:
- تعداد سوراخ‌ها
- قطر سوراخ
- Pitch Circle Diameter
- قطر خارجی Flange
هستند.
عدم تطابق Bolt Pattern باعث می‌شود حتی دو فلنج با سایز اسمی مشابه قابل مونتاژ نباشند.
نوع Face
Face Type باید با Flange مقابل و Gasket هماهنگ باشد.
از روی عبارت «تخت» نمی‌توان به‌طور قطعی Face را تعیین کرد.
بنابراین Face باید به‌عنوان مشخصه جداگانه بررسی شود.
انتخاب گسکت
گسکت مناسب براساس مواردی مانند:
- Face
- Pressure
- Temperature
- Fluid
- Material
انتخاب می‌شود.
برای آشنایی بیشتر می‌توانید مقاله گسکت را بررسی کنید.
گسکت اشتباه می‌تواند حتی در صورت صحیح بودن خود Flange باعث مشکل در Sealing شود.
پیچ و مهره
Bolt، Nut و Washer نیز بخشی از اتصال هستند.
Material و ابعاد Bolting باید با Standard و شرایط کاری پروژه سازگار باشند.
در زمان سفارش پکیج کامل اتصال، مشخصات پیچ و مهره نیز بهتر است تعیین شوند.
فشار کاری
فشار مجاز فلنج تخت از روی نام محصول قابل تعیین نیست.
Pressure Capability به مجموعه‌ای از عوامل مانند:
- استاندارد
- Rating
- Material
- Temperature
- Thickness
وابسته است.
به همین دلیل عدد ثابت برای فشار کاری این صفحه اعلام نمی‌کنیم.
دمای کاری
Temperature نیز در انتخاب Flange اهمیت دارد.
Rating یک اتصال فلنجی باید در Design Temperature موردنظر بررسی شود.
Material و Gasket نیز باید با همان دما سازگار باشند.
کاربرد در خطوط آب
فلنج‌های استنلس میتوانند در بعضی خطوط آب استفاده شوند، اما Grade و Standard باید متناسب با شرایط سیستم انتخاب شوند.
وجود کلراید یا شرایط خورنده ممکن است روی انتخاب Material اثر بگذارد.
صنایع غذایی و دارویی
در خطوط Food و Pharma، صرف Stainless بودن Flange کافی نیست.
در پروژه‌های حساس ممکن است الزامات دیگری برای:
- Surface
- Cleanability
- Gasket
- Material Certification
- Documentation
وجود داشته باشد.
بنابراین کاربرد بهداشتی باید جداگانه تأیید شود.
صنایع شیمیایی
در سرویس شیمیایی، Compatibility متریال با Fluid اهمیت بالایی دارد.
304 یا 316 بودن به‌تنهایی پاسخ همه محیط‌های شیمیایی نیست.
نوع ماده، Concentration، Temperature و شرایط فرآیند باید بررسی شوند.
نصب فلنج تخت
قبل از نصب باید:
- سایز بررسی شود.
- Standard تطبیق داده شود.
- Bolt Pattern کنترل شود.
- Face آسیب‌دیدگی نداشته باشد.
- Alignment خط صحیح باشد.
- Gasket مناسب انتخاب شود.
- پیچ‌ها مطابق Procedure بسته شوند.
هم‌راستایی
نباید با سفت کردن پیچ‌ها، دو Flange نامنطبق را با نیروی زیاد به یکدیگر نزدیک کرد.
این کار می‌تواند تنش نامطلوب به Pipe یا Equipment وارد کند.
Alignment باید قبل از Final Tightening اصلاح شود.
کنترل سطح آب‌بندی
Face فلنج باید قبل از نصب از نظر:
- خراش عمیق
- ضربه
- آلودگی
- خوردگی
بررسی شود.
آسیب در Sealing Surface ممکن است باعث نشتی شود.
بازرسی پیش از خرید
اگر پروژه حساس است بهتر است هنگام خرید موارد زیر بررسی شوند:
- Marking
- Grade
- Standard
- Rating
- Size
- Dimensions
- MTC در صورت نیاز
- Country/Manufacturer در صورت الزام پروژه
قیمت فلنج تخت استیل
قیمت فلنج تخت به عوامل مختلفی بستگی دارد:
- سایز
- Grade
- استاندارد
- Rating
- ضخامت
- وزن
- Face
- برند
- تعداد
بنابراین برای استعلام دقیق، بهتر است اطلاعات فنی کامل ارسال شوند.
اطلاعات لازم برای استعلام
برای خرید فلنج تخت استیل این اطلاعات را آماده کنید:
- سایز
- Grade استیل
- Standard
- PN یا Class
- Face Type
- Bore
- Bolt Pattern در صورت نیاز
- Pressure
- Temperature
- تعداد
در صورت موجود بودن Drawing، ارسال آن بهترین راه برای کاهش ابهام است.
سوالات متداول
فلنج تخت استیل چیست؟
یکی از انواع فلنج‌های Stainless Steel با ساختار ساده‌تر نسبت به مدل‌های دارای Neck است. تعریف دقیق باید از Standard یا Drawing محصول مشخص شود.
آیا فلنج تخت همان Flat Face است؟
خیر. Flat Face نوع سطح آب‌بندی است؛ «فلنج تخت» نام نوع محصول است.
آیا همان فلنج اسلیپون است؟
نباید این دو را بدون بررسی استاندارد یکسان دانست. آدلی برای Slip-On صفحه مستقلی دارد.
جنس آن 304 است یا 316؟
Grade دقیق باید برای مدل سفارش تأیید شود.
چه Class یا PN دارد؟
برای SKU فعلی Rating ثابت تأیید نشده است.
فشار کاری آن چقدر است؟
به Standard، Rating، Grade و Temperature وابسته است.
آیا برای صنایع غذایی قابل استفاده است؟
بسته به Material، Finish، Gasket و Specification پروژه باید بررسی شود.
خرید فلنج تخت استیل از آدلی استیل نیروانا
برای خرید فلنج تخت استیل فقط سایز را اعلام نکنید؛ Standard، Rating، Grade و Face نیز مشخص شوند.
اگر پروژه Slip-On می‌خواهد، صفحه فلنج اسلیپون استیل را بررسی کنید.
اگر طراحی Weld Neck است، فلنج گلودار استیل گزینه مستقلی است.
برای مشاهده سایر مدل‌ها نیز بخش فلنج استیل و مقاله فلنج در دسترس هستند.
