فلنج اورفیس استیل یا Stainless Steel Orifice Flange یکی از اجزای سیستم‌های اندازه‌گیری دبی بر پایه اختلاف فشار است. این فلنج در کنار Orifice Plate و تجهیزات ابزار دقیق استفاده می‌شود تا فشار قبل و بعد از صفحه اندازه‌گیری شده و از روی اختلاف فشار ایجادشده، مقدار جریان محاسبه شود.
این محصول در پروژه‌های نفت، گاز، پتروشیمی، نیروگاهی و سایر سیستم‌های پایپینگ فرآیندی قابل استفاده است. انتخاب صحیح آن باید براساس سایز خط، Class، متریال، نوع Face، مشخصات Orifice Plate و طراحی ابزار دقیق پروژه انجام شود.
فلنج اورفیس چیست؟
فلنج اورفیس بخشی از یک سیستم Differential Pressure Flow Measurement است. در این سیستم، Orifice Plate میان دو بخش فلنجی قرار می‌گیرد.
هنگامی که سیال از سوراخ Orifice Plate عبور می‌کند، سرعت آن تغییر کرده و اختلاف فشار بین دو سمت صفحه ایجاد می‌شود.
این اختلاف فشار از طریق نقاط برداشت فشار به تجهیزات اندازه‌گیری منتقل می‌شود و می‌تواند توسط DP Transmitter برای محاسبه دبی مورد استفاده قرار گیرد.
آدلی در مقاله فلنج اورفیس یا اورفیس پلیت ساختار و نحوه عملکرد این سیستم را به‌صورت کامل توضیح داده است.
نقش Pressure Tap در فلنج اورفیس
یکی از تفاوت‌های مهم Orifice Flange با یک فلنج معمولی، وجود نقاط برداشت فشار برای اندازه‌گیری فشار قبل و بعد از Orifice Plate است.
این Pressure Tappingها به خطوط Impulse و سپس تجهیزات ابزار دقیق متصل می‌شوند.
اختلاف فشار اندازه‌گیری‌شده مبنای محاسبه Flow قرار می‌گیرد.
نوع، موقعیت و ابعاد Pressure Tap نباید به‌صورت عمومی برای تمام مدل‌ها یکسان فرض شود و باید براساس استاندارد و Datasheet پروژه کنترل شود.
برای همین SKU، نوع Tapping به‌صورت دقیق در منابع محصول ثبت نشده است.
اورفیس پلیت چگونه در این مجموعه استفاده می‌شود؟

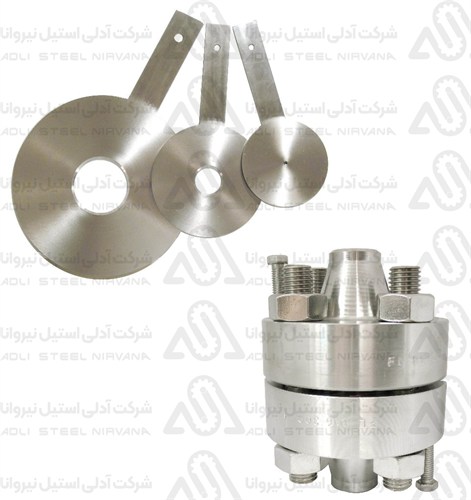

Orifice Plate یک صفحه فلزی دارای سوراخ با ابعاد مشخص است که میان فلنج‌ها قرار می‌گیرد.
آدلی برای این صفحات انواع مختلفی را معرفی کرده است، از جمله:
- Concentric
- Eccentric
- Segmental
- Quadrant
انتخاب نوع Plate به مشخصات سیال و طراحی اندازه‌گیری بستگی دارد.
برای مثال، سیال تمیز با سیال دارای ذرات جامد یا ویسکوز شرایط طراحی یکسانی ندارد.
بنابراین خرید فلنج اورفیس باید در هماهنگی با مشخصات Orifice Plate و محاسبات Flow انجام شود و نمی‌توان فلنج و صفحه را مستقل از یکدیگر انتخاب کرد.
متریال فلنج اورفیس استیل
محصول حاضر در خانواده فلنج‌های Stainless Steel قرار دارد، اما Grade دقیق آن برای تمام سفارش‌ها مشخص نشده است.
در محتوای آدلی برای Orifice Plate گریدهای 304 و 316 به‌عنوان متریال‌های رایج مطرح شده‌اند، اما Grade صفحه و Grade خود فلنج الزاماً نباید بدون Datasheet یکسان فرض شوند.
برای انتخاب متریال باید موارد زیر بررسی شوند:
- نوع سیال
- میزان خورندگی
- دمای طراحی
- فشار طراحی
- Specification پروژه
- الزامات Material Compatibility
برای آشنایی با تفاوت گریدها می‌توانید مقاله انواع استنلس استیل 304 و 316 را بررسی کنید.
کاربردهای فلنج اورفیس
این مجموعه در خطوطی استفاده می‌شود که اندازه‌گیری Flow براساس افت فشار طراحی شده است.
کاربردهای متداول قابل بررسی عبارت‌اند از:
- صنایع نفت و گاز
- پالایشگاه‌ها
- صنایع پتروشیمی
- نیروگاه‌ها
- خطوط بخار
- خطوط آب صنعتی
- سیستم‌های فرآیندی
- ایستگاه‌های اندازه‌گیری جریان
در هر پروژه، Straight Run، Pipe ID، مشخصات سیال و شرایط نصب نیز روی دقت اندازه‌گیری اثر دارند و باید در طراحی ابزار دقیق لحاظ شوند.
برای مشاهده سایر انواع فلنج می‌توانید دسته فلنج استیل را بررسی کنید.
نکات مهم در انتخاب فلنج اورفیس
برای خرید صحیح این محصول، تنها اعلام سایز لوله کافی نیست.
بهتر است اطلاعات زیر مشخص شوند:
- Pipe Size
- Pipe ID
- Class
- Grade
- Flange Standard
- Face Type
- نوع Orifice Plate
- Bore Diameter
- Pressure Tap Specification
- فشار و دمای طراحی
- نوع سیال
همچنین اگر پروژه Datasheet یا Drawing اختصاصی Orifice Assembly دارد، سفارش باید دقیقاً براساس همان مدارک انجام شود.
تغییر خودسرانه Bore، Face، Tapping یا Class می‌تواند روی نصب و عملکرد سیستم اندازه‌گیری اثر بگذارد.
قیمت فلنج اورفیس استیل
قیمت فلنج اورفیس استیل به سایز، Class، Grade، نوع Face، طراحی Pressure Tap، استاندارد ساخت، تجهیزات همراه و تعداد سفارش وابسته است.
همچنین باید مشخص شود استعلام فقط مربوط به Flange است یا مجموعه‌ای شامل Orifice Plate و متعلقات نیز موردنیاز است.
برای دریافت قیمت دقیق بهتر است درخواست به شکل زیر ارسال شود:
Orifice Flange + Size + Class + Grade + Face + Tap Specification + Orifice Plate Requirement + Quantity
فلنج اورفیس چه کاربردی دارد؟
برای نصب Orifice Plate و برداشت فشار دو طرف آن در سیستم‌های اندازه‌گیری دبی استفاده می‌شود.
آیا Orifice Plate همراه فلنج ارائه می‌شود؟
این موضوع باید در Scope سفارش مشخص شود و نمی‌توان همراه بودن آن را برای همه مدل‌ها فرض کرد.
گرید فلنج 304 است یا 316؟
Grade دقیق همین SKU باید هنگام سفارش تأیید شود.
کلاس فلنج چند است؟
Class ثابتی برای این صفحه در اطلاعات موجود ثبت نشده است.
نوع Pressure Tap چیست؟
وجود Pressure Tapping از عملکرد Orifice Flange مشخص است، اما نوع دقیق آن باید از Datasheet مدل واقعی تعیین شود.
خرید فلنج اورفیس استیل از آدلی استیل نیروانا
برای خرید فلنج اورفیس استیل، سایز، Class، Grade، نوع Face، مشخصات Pressure Tap و اطلاعات Orifice Plate را اعلام کنید تا محصول مطابق نیاز پروژه بررسی شود.
برای شناخت سایر مدل‌ها نیز می‌توانید صفحه راهنمای فلنج استیل و دسته فلنج استیل را مشاهده کنید.
