شیر گازی ۳ تکه دنده‌ای استیل یا Three Piece Threaded Ball Valve یکی از انواع بال ولو استنلس استیل برای قطع و وصل جریان در خطوط صنعتی و فرآیندی است. این مدل علاوه بر اتصال رزوه‌ای، از ساختار سه‌تکه بهره می‌برد که امکان باز کردن بخش میانی شیر برای سرویس و تمیزکاری را نسبت به بسیاری از طراحی‌های یکپارچه ساده‌تر می‌کند.
برای انتخاب صحیح این شیر باید سایز، نوع رزوه، گرید استنلس استیل، فشار و دمای کاری و نوع سیال مشخص شوند.
شیر گازی ۳ تکه چگونه کار می‌کند؟
Ball Valve برای کنترل باز یا بسته بودن مسیر از یک Ball دارای سوراخ عبوری استفاده می‌کند. با چرخاندن دسته حدود ۹۰ درجه، سوراخ Ball در امتداد مسیر جریان قرار می‌گیرد یا مسیر را مسدود می‌کند.
این مکانیزم باعث می‌شود شیر گازی برای عملیات سریع On/Off مناسب باشد.
ویژگی متمایز مدل حاضر، ساختار سه‌تکه آن است. آدلی نیز در مقاله شیر گازی استنلس استیل چیست؟ سه‌تکه را به‌عنوان یکی از انواع اصلی Ball Valve معرفی کرده است.

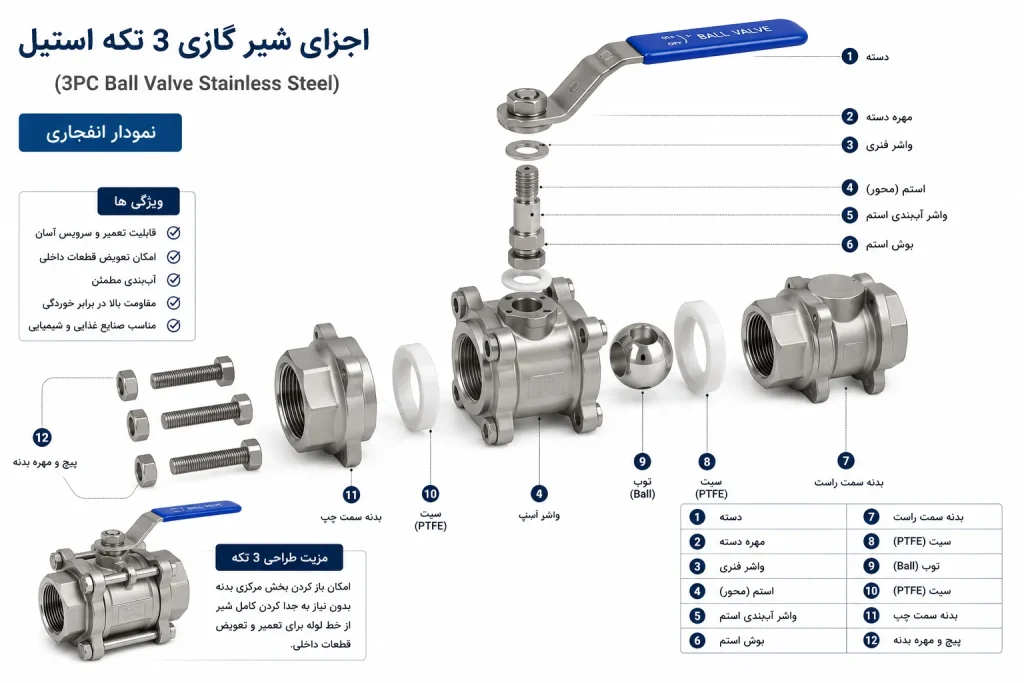

مزیت ساختار سه‌تکه
در Three Piece Ball Valve، بدنه از چند بخش تشکیل شده و بخش مرکزی شیر قابلیت جداسازی دارد. این طراحی می‌تواند عملیات بازرسی، Cleaning و Maintenance را آسان‌تر کند.
در خطوطی که توقف طولانی تجهیزات مطلوب نیست یا سرویس دوره‌ای اهمیت دارد، این ساختار نسبت به بعضی مدل‌های ساده‌تر مزیت دارد.
آدلی نیز مدل سه‌تکه را برای خطوط غذایی و دارویی و شرایطی که تمیزکاری اهمیت دارد مطرح کرده است.
البته سه‌تکه بودن به‌تنهایی به معنی تأیید خودکار شیر برای هر فرآیند CIP یا SIP نیست؛ متریال بدنه، Seat، Seal، طراحی داخلی و شرایط کاری مدل واقعی نیز باید بررسی شوند.
اتصال دنده‌ای و انتخاب نوع رزوه
این محصول دارای اتصال دنده‌ای است و مستقیماً به بخش رزوه‌ای خط متصل می‌شود.
در زمان سفارش باید علاوه بر سایز، نوع Thread نیز مشخص باشد. استانداردهای مختلف رزوه قابل جایگزینی مستقیم با یکدیگر نیستند و استفاده از رزوه نامتناسب می‌تواند باعث اتصال ناقص یا نشتی شود.
برای آشنایی بیشتر با این موضوع می‌توانید مقاله تفاوت اتصالات دنده‌ای BSP و NPT را مطالعه کنید.
نوع BSP یا NPT برای همین SKU در اطلاعات موجود مشخص نشده است؛ بنابراین هنگام خرید حتماً باید تأیید شود.

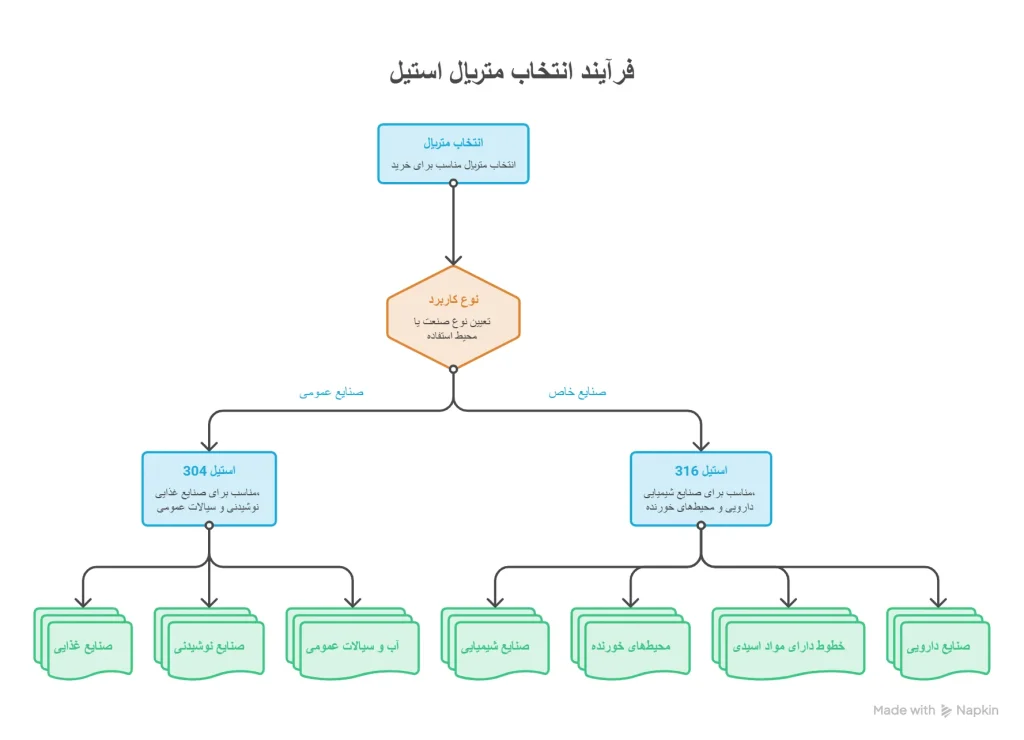

متریال بدنه و آب‌بندی
در محتوای عمومی آدلی برای خانواده شیرهای گازی استیل، گریدهای 304 و 316L و Seat/Sealهای PTFE مطرح شده‌اند. با این حال نباید این مشخصات را بدون بررسی به تمام مدل‌های سه‌تکه تعمیم داد.
برای سفارش بهتر است متریال دقیق در Datasheet یا مشخصات فروشنده کنترل شود.
انتخاب Grade به مواردی مانند:
- نوع سیال
- خورندگی محیط
- دمای کاری
- مواد شوینده
- شرایط نصب
وابسته است.
برای مقایسه متریال‌ها می‌توانید مقاله انواع استنلس استیل 304 و 316 را بررسی کنید.
تفاوت با شیر گازی دوتکه و کلمپی
شیر گازی سه‌تکه از نظر تعمیرپذیری و ساختار بدنه با مدل‌های یک‌تکه و دوتکه تفاوت دارد. اگر سرویس و جداسازی شیر اهمیت زیادی داشته باشد، ساختار سه‌تکه می‌تواند گزینه مناسبی باشد.
از طرف دیگر، شیر گازی دنده‌ای استیل صفحه مستقلی در آدلی دارد و نباید مشخصات آن بدون بررسی به مدل سه‌تکه منتقل شود.
همچنین شیر گازی کلمپی استیل دارای Connection کلمپی است و برای خطوط Tri-Clamp طراحی می‌شود؛ در حالی که محصول حاضر دنده‌ای است.
قیمت و خرید شیر گازی ۳ تکه دنده‌ای استیل
قیمت این شیر به مشخصات واقعی آن بستگی دارد. سایز، Grade بدنه، Pressure Rating، نوع رزوه، متریال Seat و Seal، برند و تعداد سفارش از عوامل اصلی قیمت هستند.
برای استعلام بهتر است اطلاعات زیر اعلام شوند:
- سایز
- نوع رزوه
- Grade استیل
- فشار کاری
- دمای کاری
- نوع سیال
- تعداد
چرا مدل سه‌تکه انتخاب می‌شود؟
یکی از مزایای اصلی آن امکان باز کردن و سرویس آسان‌تر بخش مرکزی شیر است.
این شیر دنده‌ای است؟
بله، عنوان خود محصول اتصال دنده‌ای را مشخص می‌کند.
رزوه آن BSP است یا NPT؟
برای این SKU در اطلاعات موجود نوع رزوه مشخص نشده و باید هنگام سفارش تأیید شود.
بدنه 304 است یا 316L؟
این دو Grade در خانواده شیرهای گازی آدلی مطرح شده‌اند، اما Grade همین مدل باید از مشخصات واقعی محصول تأیید شود.
آیا برای تنظیم دبی مناسب است؟
Ball Valve اساساً برای قطع و وصل سریع جریان استفاده می‌شود و انتخاب آن برای کنترل پیوسته دبی باید براساس نیاز مهندسی سیستم انجام شود.
خرید از آدلی استیل نیروانا
برای خرید شیر گازی ۳ تکه دنده‌ای استیل، سایز، نوع Thread، Grade، فشار و دمای کاری و نوع سیال را اعلام کنید تا مدل مناسب بررسی شود.
برای مشاهده سایر مدل‌ها نیز می‌توانید شیر گازی دنده‌ای استیل و شیر گازی کلمپی استیل را مقایسه کنید.
