شیر گازی استیل چیست؟ انواع Ball Valve و راهنمای انتخاب

شیر گازی استیل یا Stainless Steel Ball Valve یکی از پرکاربردترین شیرآلات Quarter-Turn برای قطع و وصل جریان سیالات است.

در داخل این شیر یک Ball سوراخ‌دار قرار دارد. هنگامی که سوراخ Ball در امتداد مسیر Pipe قرار گیرد، جریان عبور می‌کند و با چرخاندن Ball حدود 90 درجه، مسیر بسته می‌شود.

در بازار ایران اصطلاح «شیر گازی» بسیار رایج است، اما این نام به معنی استفاده شیر فقط برای گاز نیست. Ball Valveها بسته به طراحی می‌توانند برای آب، هوا، گاز، مواد شیمیایی، بخار و بسیاری از سیالات دیگر استفاده شوند.

مناسب‌بودن برای هر سرویس باید از روی مشخصات واقعی Valve بررسی شود.

شیر گازی و شیر توپی یکی هستند؟

در اصطلاح رایج بازار، بله.

نام فنی این شیر:

Ball Valve

است و به فارسی معمولاً:

• شیر توپی

• شیر گازی

• بال ولو

نامیده می‌شود.

البته اصطلاح «شیر گازی» ممکن است باعث این تصور شود که محصول فقط برای Gas Service ساخته شده است؛ در حالی که Application واقعی Ball Valve بسیار گسترده‌تر است.

Ball Valve چگونه کار می‌کند؟

Ball دارای یک Bore یا سوراخ مرکزی است.

در حالت کاملاً باز، این Bore تقریباً در راستای Pipe قرار می‌گیرد و سیال از آن عبور می‌کند.

با چرخش 90 درجه Ball، بخش بسته Ball مقابل مسیر Flow قرار می‌گیرد و جریان متوقف می‌شود.

به همین دلیل Ball Valve یک Quarter-Turn Valve محسوب می‌شود.

این ساختار باعث می‌شود باز و بسته‌کردن شیر نسبتاً سریع باشد.

اجزای اصلی شیر توپی استیل

ساختار دقیق مدل‌ها متفاوت است، اما Ball Valve معمولاً شامل اجزای زیر است:

Body

بدنه اصلی شیر که اجزای داخلی را در خود نگه می‌دارد.

Ball

قطعه کروی دارای Bore که جریان را باز یا بسته می‌کند.

Seat

در دو طرف Ball قرار می‌گیرد و وظیفه Sealing را بر عهده دارد.

Stem

حرکت Handle یا Actuator را به Ball منتقل می‌کند.

Stem Seal و Packing

برای جلوگیری از Leakage از اطراف Stem استفاده می‌شوند.

Handle یا Actuator

شیر می‌تواند دستی یا اتوماتیک باشد.

در مدل‌های اتوماتیک ممکن است از:

• Pneumatic Actuator

• Electric Actuator

استفاده شود.

Full Bore و Reduced Bore چه تفاوتی دارند؟

یکی از مهم‌ترین مشخصات Ball Valve اندازه Bore داخلی آن است.

Full Bore یا Full Port

در Full Bore قطر مسیر داخل Ball تقریباً با قطر داخلی خط هماهنگ است.

مزایای آن می‌تواند شامل:

• Pressure Drop کمتر

• Flow Capacity بالاتر

• عبور بهتر Pig در سیستم‌هایی که برای Pigging طراحی شده‌اند

باشد.

Reduced Bore

در Reduced Bore قطر Bore از قطر داخلی Pipe کوچک‌تر است.

این طراحی می‌تواند Valve را کوچک‌تر و اقتصادی‌تر کند، اما Pressure Drop بیشتری نسبت به یک Full Bore هم‌اندازه ایجاد می‌کند.

بنابراین هنگام استعلام فقط Nominal Size کافی نیست؛ Full Bore یا Reduced Bore بودن نیز مهم است.

شیر گازی یک‌تکه چیست؟

در One Piece Ball Valve بدنه اصلی به‌صورت یک ساختار یکپارچه‌تر ساخته می‌شود.

این طراحی معمولاً:

• جمع‌وجور است

• اجزای Body کمتری دارد

• Maintenance داخلی آن محدودتر است

اما نباید نتیجه گرفت همه One Piece Valveها الزاماً Low Pressure هستند.

Pressure Rating واقعی به طراحی، سایز، Material، Seat و استاندارد همان مدل وابسته است.

شیر گازی دو‌تکه چیست؟

در Two Piece Ball Valve بدنه از دو قسمت اصلی تشکیل شده است.

این طراحی یکی از رایج‌ترین انواع Ball Valve صنعتی است.

مزیت آن می‌تواند ترکیبی از:

• ساختار نسبتاً ساده

• سرویس‌پذیری بهتر نسبت به بعضی مدل‌های One Piece

• تنوع گسترده Connection

باشد.

باز هم Two Piece بودن به‌تنهایی Pressure Rating شیر را تعیین نمی‌کند.

شیر گازی سه‌تکه چیست؟

در Three Piece Ball Valve Body از سه بخش تشکیل می‌شود؛ بخش مرکزی حاوی Ball و Seatها بین دو End Connection قرار می‌گیرد.

این ساختار می‌تواند Maintenance را ساده‌تر کند، زیرا در بسیاری از طراحی‌ها قسمت مرکزی شیر بدون خارج‌کردن End Connectionها از Pipe قابل سرویس است.

به همین دلیل Three Piece Valve در بسیاری از خطوط صنعتی محبوب است.

اما عبارت:

Three Piece = CIP/SIP

قاعده صحیحی نیست.

قابلیت CIP یا SIP به Design واقعی Ball Cavity، Seat، Seal، Drainability، Temperature Rating و Hygienic Construction بستگی دارد.

Floating Ball چیست؟

در بسیاری از Ball Valveهای کوچک و متوسط از طراحی Floating Ball استفاده می‌شود.

Ball به‌صورت کامل توسط محورهای بالا و پایین مهار نشده و فشار سیال آن را به سمت Seat پایین‌دست می‌راند.

این حرکت به Sealing کمک می‌کند.

Trunnion Mounted Ball Valve چیست؟

در سایزهای بزرگ‌تر یا Pressureهای خاص ممکن است Ball توسط Trunnion پشتیبانی شود.

این طراحی می‌تواند Force وارد بر Seat و Operating Torque را در شرایط مشخص کاهش دهد.

Floating و Trunnion دو Architecture متفاوت هستند و انتخاب بین آن‌ها به Size، Pressure و Application بستگی دارد.

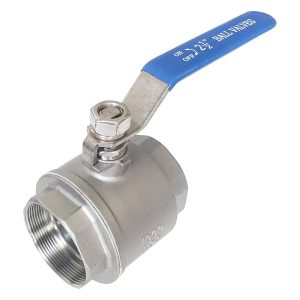

شیر گازی دنده‌ای استیل

Threaded Ball Valve یکی از رایج‌ترین Ball Valveهای سایز کوچک و متوسط است.

اتصال آن می‌تواند بر اساس Threadهای مختلف باشد.

برای مشاهده محصول مرتبط می‌توانید صفحه شیر گازی دنده‌ای استیل را بررسی کنید.

هنگام انتخاب باید مشخص شود:

• BSP یا NPT

• Female یا Male Thread

• Size

• Pressure Rating

• Material

• Seat Material

چیست.

فقط عبارت «شیر گازی 1 اینچ» برای سفارش دقیق کافی نیست.

شیر گازی فلنجی

Flanged Ball Valve توسط Flange به Piping System متصل می‌شود.

این مدل در بسیاری از خطوط صنعتی، سایزهای بزرگ‌تر و سرویس‌هایی که Flanged Connection در Piping Specification تعریف شده استفاده می‌شود.

صفحه شیر گازی فلنجی استیل مربوط به این خانواده است.

در انتخاب باید Class، Face، Standard، Material و Pressure-Temperature Rating مشخص باشند.

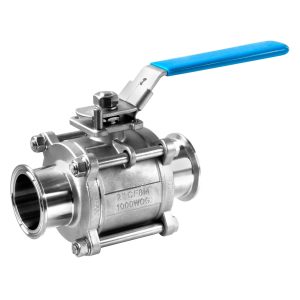

شیر گازی کلمپی

در صنایع غذایی، نوشیدنی و بعضی سیستم‌های Hygienic ممکن است از Clamp-End Ball Valve استفاده شود.

اتصال Clamp امکان باز و بسته‌کردن سریع‌تر مجموعه را فراهم می‌کند.

برای مشاهده این مدل می‌توانید صفحه شیر گازی کلمپی استیل را ببینید.

اما:

Clamp = Hygienic

یا

Clamp = Pharmaceutical Grade

به‌تنهایی صحیح نیست.

Body Cavity، Seat Design، Surface Finish، Drainability و Documentation باید بررسی شوند.

آیا Ball Valve برای صنایع دارویی مناسب است؟

بعضی مدل‌های Ball Valve مخصوص Hygienic یا High-Purity Service طراحی می‌شوند، اما Ball Valve معمولی الزاماً بهترین گزینه برای تمام خطوط دارویی نیست.

یکی از موضوعات مهم Cavity اطراف Ball است.

در بعضی طراحی‌ها امکان باقی‌ماندن مقداری سیال در فضای داخلی Body وجود دارد.

این موضوع در سیستم‌های High-Purity یا Sterile می‌تواند اهمیت زیادی داشته باشد.

بنابراین برای خطوط دارویی باید مشخص شود Valve واقعاً برای:

• Cleanability

• Drainability

• CIP

• SIP

• Surface Finish

• Sterile Process

طراحی شده است یا خیر.

در بعضی نقاط، Diaphragm Valve می‌تواند انتخاب مناسب‌تری باشد.

Ball Valve برای قطع و وصل یا کنترل جریان؟

Ball Valve استاندارد بیشتر برای:

On/Off Isolation

استفاده می‌شود.

استفاده طولانی‌مدت یک Ball Valve معمولی در وضعیت نیمه‌باز برای Throttling می‌تواند باعث:

• افزایش Velocity

• Erosion

• آسیب Seat

• Cavitation در شرایط خاص

• کنترل ضعیف Flow

شود.

اگر هدف Modulating Control است، باید Valve مخصوص کنترل مانند V-Port Ball Valve یا Control Valve مناسب بررسی شود.

پس عبارت:

Ball Valve = Flow Control Valve

همیشه صحیح نیست.

استیل 304 یا 316؟

هر دو گرید در ساخت Ball Valve استفاده می‌شوند.

316 یا 316L در بسیاری از محیط‌های خورنده‌تر مزیت دارد، اما انتخاب باید بر اساس شرایط واقعی باشد.

موارد مهم:

• Fluid

• Chloride

• Temperature

• Cleaning Chemical

• محیط نصب

• Corrosion Requirement

هستند.

استیل 316 هم در برابر تمام مواد شیمیایی یا آب شور کاملاً مقاوم نیست.

Seat شیر گازی از چه جنسی است؟

در بسیاری از Ball Valveها از PTFE یا ترکیبات مهندسی بر پایه PTFE استفاده می‌شود.

اما تمام شیرهای توپی PTFE Seat ندارند.

بسته به Application ممکن است از:

• PTFE

• Reinforced PTFE

• PEEK

• Metal Seat

• مواد دیگر

استفاده شود.

Seat Material مستقیماً روی:

• Temperature

• Chemical Compatibility

• Pressure

• Torque

• Leakage Class

اثر می‌گذارد.

آیا Ball Valve تا 200 درجه تحمل می‌کند؟

نمی‌توان چنین عددی را برای همه مدل‌ها اعلام کرد.

ممکن است یک Ball Valve خاص برای دمای بالا طراحی شده باشد و مدل دیگر محدودیت بسیار پایین‌تری داشته باشد.

Temperature Rating تابع:

• Seat

• Stem Packing

• Body Material

• Pressure

• Design

است.

بنابراین Rating باید از Datasheet مدل واقعی استخراج شود.

Pressure Rating شیر گازی

Pressure Rating نیز یک عدد عمومی ندارد.

ممکن است Ball Valve با مشخصاتی مانند:

• PN

• Class

• WOG

• CWP

معرفی شود.

اما معنی و شرایط Rating باید طبق استاندارد و Datasheet بررسی شوند.

همچنین Pressure Rating معمولاً با افزایش Temperature کاهش پیدا می‌کند.

آیا Ball Valve برای بخار مناسب است؟

بعضی Ball Valveها برای Steam Service طراحی شده‌اند.

اما هر Ball Valve استیل با PTFE Seat الزاماً برای بخار مناسب نیست.

برای Steam باید مواردی مانند:

• Steam Pressure

• Temperature

• Seat

• Stem Seal

• Pressure-Temperature Curve

بررسی شوند.

بنابراین عبارت «استیل است، پس برای بخار مناسب است» کافی نیست.

شیر گازی پنوماتیک

Ball Valve را می‌توان به Pneumatic Actuator مجهز کرد.

این ترکیب در خطوط Automated بسیار رایج است.

Actuator می‌تواند:

• Double Acting

• Spring Return

باشد.

در Spring Return نیز باید Fail Position موردنیاز پروژه مشخص شود:

• Fail Open

• Fail Close

انتخاب Actuator به Valve Torque، Air Pressure و Safety Philosophy سیستم وابسته است.

شیر گازی برقی

Electric Actuator نیز برای Ball Valve استفاده می‌شود.

این مدل زمانی مناسب است که:

• هوای ابزار دقیق موجود نیست

• Control الکتریکی ترجیح داده می‌شود

• سرعت باز و بسته‌شدن موردنظر با Actuator سازگار است

باشد.

Fire-Safe Ball Valve چیست؟

در صنایع نفت، گاز و فرایندهای خطرناک ممکن است Fire-Safe Requirement مطرح شود.

Fire-Safe Valve دارای طراحی و Test مشخص برای حفظ سطحی از Sealing پس از قرارگرفتن در شرایط آتش تعریف‌شده استاندارد است.

صرف Metal بودن Body یا Stainless Steel بودن Valve به معنی Fire-Safe بودن نیست.

Certificate و Test Standard باید بررسی شوند.

Anti-Static Design چیست؟

حرکت Ball و Seat در بعضی شرایط می‌تواند Static Electricity ایجاد کند.

در سرویس‌های قابل اشتعال ممکن است Anti-Static Device موردنیاز باشد تا Electrical Continuity بین Ball، Stem و Body برقرار شود.

این قابلیت نیز باید از Datasheet تأیید شود.

شیر توپی سه‌راهی

Three-Way Ball Valve با Tee Fitting متفاوت است.

این Valve می‌تواند دارای:

• L-Port

• T-Port

باشد و برای تغییر یا ترکیب مسیرهای Flow استفاده شود.

نوع Port Pattern تعیین می‌کند کدام مسیرها در هر Position به یکدیگر متصل هستند.

بنابراین هنگام سفارش Three-Way Valve باید Diagram جریان نیز بررسی شود.

تفاوت Ball Valve و Butterfly Valve

Ball Valve و Butterfly Valve هر دو Quarter-Turn هستند، اما ساختار متفاوتی دارند.

Ball Valve از Ball سوراخ‌دار استفاده می‌کند.

Butterfly Valve دارای Disc است که داخل مسیر Flow می‌چرخد.

به‌صورت کلی Ball Valveهای Full Bore می‌توانند مسیر بازتری ایجاد کنند، در حالی که Butterfly Valve معمولاً در Diameterهای بزرگ‌تر وزن و ابعاد کمتری دارد.

اما انتخاب نهایی به:

• Size

• Pressure

• Leakage Requirement

• Fluid

• Cost

• Space

وابسته است.

برای بررسی کامل‌تر می‌توانید مقاله شیر پروانه‌ای چیست؟ را مشاهده کنید.

آیا شیر توپی همیشه نشتی صفر دارد؟

خیر.

اصطلاح‌هایی مانند Bubble-Tight یا Leakage Class باید بر اساس Standard و Datasheet بررسی شوند.

هیچ Valve را نباید صرفاً از روی نوع Ball Valve دارای «نشتی صفر تضمینی» دانست.

Seat Wear، Pressure، Temperature و Cycle Count همگی روی Sealing Performance اثر دارند.

قیمت شیر گازی استیل به چه عواملی بستگی دارد؟

قیمت Ball Valve می‌تواند تحت تأثیر موارد زیر باشد:

• Size

• Body Material

• Seat Material

• One/Two/Three Piece Design

• Full یا Reduced Bore

• Connection

• Pressure Class

• Brand

• Manual یا Actuated

• Fire-Safe Requirement

• Certificate و Documentation

باشد.

بنابراین مقایسه قیمت فقط بر اساس سایز روش دقیقی نیست.

هنگام خرید شیر گازی چه اطلاعاتی لازم است؟

اشتباهات رایج هنگام انتخاب Ball Valve

یکی از رایج‌ترین اشتباه‌ها سفارش فقط با عبارت:

«شیر گازی استیل 2 اینچ»

است.

هنوز مشخص نیست:

• Full Bore است یا Reduced Bore؟

• Connection چیست؟

• Pressure Class چیست؟

• Seat چیست؟

• 304 است یا 316؟

• Manual یا Automated؟

اشتباه دیگر این است که گفته شود:

Three Piece برای CIP است

یا:

PTFE تا هر دمایی قابل استفاده است

یا:

Ball Valve همیشه نشتی صفر دارد.

این موارد باید برای مدل واقعی تأیید شوند.

جمع‌بندی

شیر گازی استیل یا Ball Valve یک Quarter-Turn Valve سریع و پرکاربرد برای Isolation است.

اما Ball Valveها از نظر:

Body Design → Bore → Connection → Seat → Pressure/Temperature → Material → Actuation

تفاوت زیادی دارند.

برای انتخاب صحیح ابتدا نوع Process و شرایط سیال را مشخص کنید و سپس Valve مناسب را انتخاب کنید.

در نتیجه بهترین Ball Valve الزاماً سه‌تکه، 316L یا Full Bore نیست؛ مدلی است که مشخصات فنی آن با Application واقعی سیستم تطابق داشته باشد.
