لوله استیل 304 یکی از پرکاربردترین انواع لوله استنلس استیل آستنیتی است که در بسیاری از سیستم‌های لوله‌کشی، تجهیزات صنعتی، خطوط آب، صنایع غذایی، ساخت مخازن و کاربردهای عمومی مقاوم به خوردگی مورد استفاده قرار می‌گیرد.
گرید 304 به دلیل ترکیب مناسب مقاومت به خوردگی، قابلیت شکل‌دهی و جوشکاری، یکی از شناخته‌شده‌ترین Gradeهای استنلس استیل محسوب میشود. با این حال، برای خرید صحیح لوله 304 فقط اعلام قطر کافی نیست و باید نوع ساخت، سایز، ضخامت یا Schedule، استاندارد، Grade دقیق 304 یا 304L، طول و شرایط سرویس نیز مشخص شوند.
اگر سیال دارای کلراید بالا، محیط دریایی یا شرایط خوردگی شدیدتری است، ممکن است لوله استیل 316 گزینه مناسب‌تری باشد؛ انتخاب نهایی باید بر اساس شرایط واقعی پروژه انجام شود.
استیل 304 چیست؟
Type 304 یکی از گریدهای استاندارد خانواده Austenitic Stainless Steel است.
این متریال بر پایه کروم و نیکل ساخته شده و به دلیل تشکیل لایه Passive روی سطح، در بسیاری از محیطهای عمومی مقاومت مناسبی در برابر خوردگی دارد.
304 همچنین دارای قابلیت شکل‌دهی و جوشکاری مناسبی است و به همین دلیل در طیف گسترده‌ای از محصولات استنلس استیل، از مخزن و تجهیزات گرفته تا لوله و اتصالات، استفاده میشود.
اما اصطلاح «ضدزنگ» نباید به معنی مقاومت مطلق در برابر تمام محیطهای خورنده برداشت شود.
نوع سیال، دما، میزان کلراید، pH، غلظت مواد شیمیایی و شرایط سطح میتوانند عملکرد واقعی 304 را تغییر دهند.
تفاوت لوله استیل 304 و 304L چیست؟
304L نسخه Low Carbon خانواده 304 است.
کربن پایین‌تر در 304L می‌تواند خطر Sensitization و خوردگی بیندانهای ناشی از رسوب کاربید کروم در اثر حرارت جوشکاری را کاهش دهد.
به همین دلیل در بسیاری از سیستم‌هایی که جوشکاری نقش مهمی دارد، 304L مورد توجه قرار می‌گیرد.
اما 304 و 304L را نباید بدون بررسی Specification پروژه به جای یکدیگر استفاده کرد.
در سفارش فنی بهتر است Grade دقیق به این شکل اعلام شود:
ASTM A312 TP304
یا
ASTM A312 TP304L
در صورت وجود الزام استاندارد.
لوله استیل 304 درزدار
لوله درزدار استیل از ورق یا Strip استنلس استیل شکل داده شده و در امتداد طول جوشکاری میشود.
در استانداردهای مشخص، Welded Stainless Steel Pipe می‌تواند برای کاربردهای صنعتی و فرایندی مورد استفاده قرار گیرد.
بنابراین وجود خط جوش بهتنهایی به معنی «ضعیف بودن» یا «غیراستاندارد بودن» Pipe نیست.
مهم این است که محصول مطابق استاندارد تعیین‌شده ساخته، جوشکاری، Heat Treat، تست و بازرسی شده باشد.

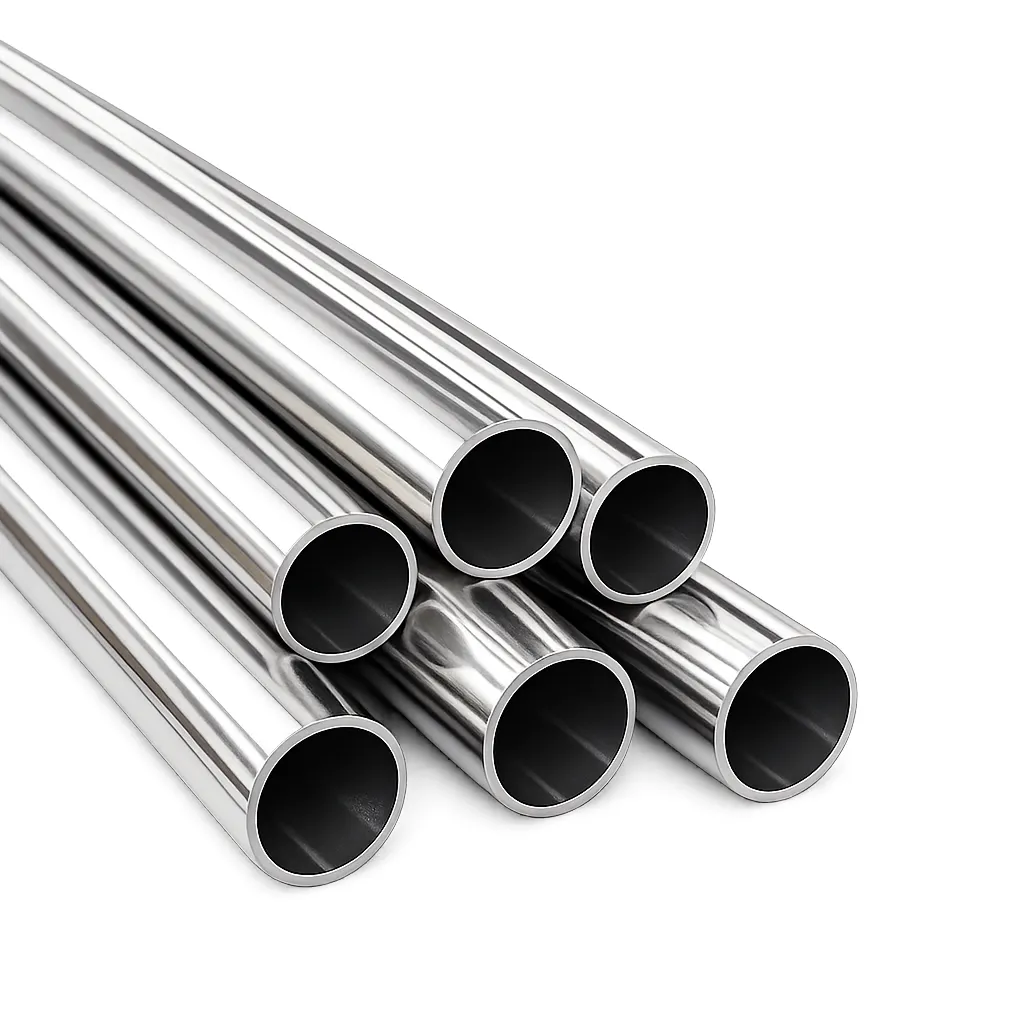

لوله استیل 304 بدون درز
لوله مانیسمان استیل یا Seamless Stainless Steel Pipe بدون درز جوشی طولی تولید میشود.
در برخی پروژهها به دلیل Specification، شرایط فشار، دما، نوع سرویس یا Requirement کارفرما، Seamless Pipe انتخاب میشود.
اما نمی‌توان گفت Seamless در تمام کاربردها الزاماً «بهتر» از Welded است.
انتخاب باید بر اساس:
- Design Code؛
- Piping Class؛
- فشار و دمای طراحی؛
- نوع سیال؛
- استاندارد متریال؛
- الزامات بازرسی
انجام شود.
ASTM A312 برای لوله استیل 304
یکی از استانداردهای اصلی برای Stainless Steel Pipe، ASTM A312/A312M است.
این استاندارد لوله‌های آستنیتی:
- Seamless؛
- Welded؛
- Heavily Cold Worked
را برای سرویس‌های عمومی خورنده و دمای بالا در محدوده تعریف‌شده خود پوشش میدهد.
گریدهایی مانند TP304 و TP304L نیز در این خانواده استاندارد وجود دارند.
بنابراین در پروژه صنعتی بهتر است به جای سفارش کلی «لوله 304»، مشخصات کامل مانند:
ASTM A312 TP304L
در Purchase Specification اعلام شود.
البته نباید برای هر لوله 304 موجود در بازار به‌صورت خودکار ASTM A312 فرض کرد؛ استاندارد باید از روی Marking یا Certificate واقعی محصول تأیید شود.
ASME B36.19 چیست؟
ASME B36.19 استاندارد مهم ابعادی برای Welded و Seamless Wrought Stainless Steel Pipe است.
این استاندارد ابعادی مواردی مانند قطر خارجی و Wall Thicknessهای استاندارد را مشخص می‌کند.
در بازار هنگام سفارش لوله استیل معمولاً با اصطلاح Schedule روبه‌رو می‌شویم.
اما باید بین:
Material Standard
و
Dimensional Standard
تفاوت قائل شد.
برای مثال ASTM A312 بیشتر Specification متریال و تولید Pipe را پوشش میدهد، در حالی که ASME B36.19 مرجع ابعادی مهمی برای Stainless Steel Pipe است.
Schedule لوله استیل چیست؟
Schedule روشی برای مشخص‌کردن ضخامت اسمی دیواره Pipe است.
ممکن است برای یک NPS مشخص، Scheduleهای متفاوتی وجود داشته باشند و هر کدام Wall Thickness متفاوتی داشته باشند.
به همین دلیل عبارت:
لوله استیل 2 اینچ
برای خرید دقیق کافی نیست.
باید مشخص شود:
2″ + Schedule + Grade + Standard + Seamless/Welded
چه محصولی مورد نیاز است.
آیا Schedule فشار لوله را نشان میدهد؟
نه به‌صورت مستقیم.
افزایش Wall Thickness معمولاً روی ظرفیت مکانیکی Pipe اثر می‌گذارد، اما Maximum Allowable Working Pressure فقط از Schedule تعیین نمی‌شود.
فشار مجاز به عواملی مانند:
- Material؛
- Design Temperature؛
- Wall Thickness؛
- قطر؛
- Design Code؛
- Corrosion Allowance؛
- Joint Factor؛
- شرایط ساخت
وابسته است.
بنابراین نباید مثلاً یک Schedule را معادل یک فشار ثابت Bar یا PSI معرفی کرد.
تفاوت NPS و قطر واقعی
یکی دیگر از اشتباهات رایج در خرید Pipe، تصور یکسان بودن Nominal Pipe Size با قطر اندازه‌گیری‌شده است.
NPS یک سایز اسمی است.
بنابراین مثلاً عدد اسمی روی Pipe الزاماً برابر قطر خارجی اندازه‌گیری‌شده با کولیس نیست.
برای بررسی ابعاد باید جدول استاندارد مربوط به Pipe و Schedule استفاده شود.
این موضوع هنگام انتخاب:
- فلنج؛
- اتصالات؛
- Valve؛
- Clamp؛
- Support
اهمیت زیادی دارد.
تفاوت Pipe و Tube
در بازار فارسی هر دو معمولاً «لوله» نامیده می‌شوند، اما در اسناد فنی Pipe و Tube سیستم‌های سایزبندی متفاوتی دارند.
Pipe معمولاً با:
NPS + Schedule
شناخته میشود.
Tube معمولاً با:
Outside Diameter + Wall Thickness
مشخص میشود.
این تفاوت به‌خصوص هنگام خرید لوله‌های دارویی و بهداشتی اهمیت دارد.
اگر پروژه شما Hygienic یا Pharmaceutical است، صفحه لوله استیل داخل پولیش دارویی مرتبط‌تر است.

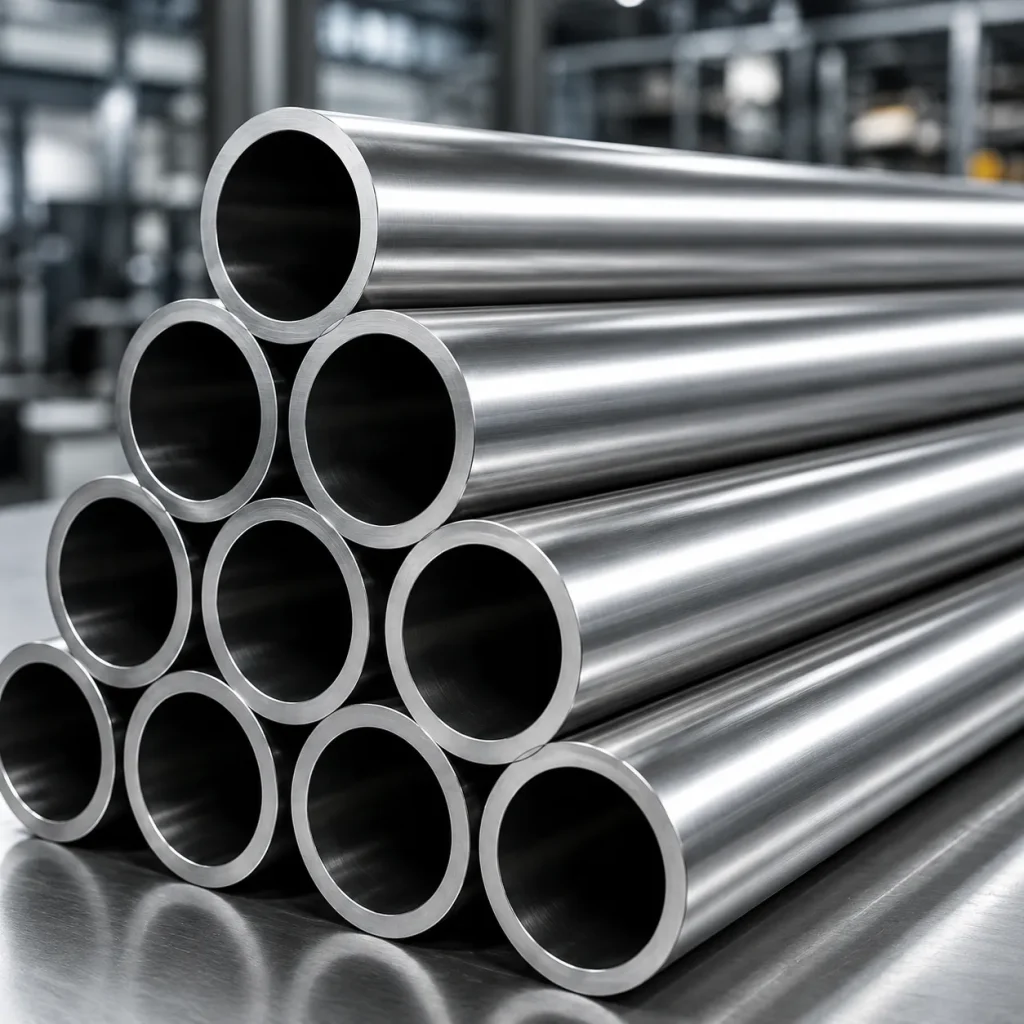

تفاوت لوله استیل 304 و 316
304 و 316 هر دو از خانواده استنلس استیل آستنیتی هستند، اما تفاوت مهم آنها در ترکیب آلیاژی است.
316 دارای مولیبدن است که در بسیاری از محیطهای حاوی کلراید، مقاومت بیشتری در برابر Pitting و Crevice Corrosion ایجاد می‌کند.
| ویژگی | 304 | 316 |
|---|
| خانواده | Austenitic | Austenitic |
| مولیبدن | معمولاً ندارد | دارد |
| مقاومت عمومی به خوردگی | مناسب برای بسیاری از سرویس‌ها | بالاتر در برخی محیطهای خورنده |
| محیط کلرایدی | محدودتر | معمولاً مناسب‌تر |
| هزینه | معمولاً اقتصادی‌تر | معمولاً بالاتر |
| انتخاب | بر اساس سرویس | بر اساس سرویس |
این جدول به معنی مناسب‌بودن 316 برای تمام مواد شیمیایی یا نامناسب‌بودن 304 برای همه محیطهای کلرایدی نیست.
Material Selection باید بر اساس شرایط دقیق انجام شود.
برای توضیح بیشتر می‌توانید مقاله انواع استنلس استیل 304 و 316 را مطالعه کنید.
آیا لوله استیل 304 برای آب مناسب است؟
304 در بسیاری از سیستم‌های آب و سرویس‌های عمومی استفاده میشود، اما کیفیت آب اهمیت زیادی دارد.
کلراید، دما، مواد ضدعفونی‌کننده و وجود Crevice میتوانند احتمال خوردگی موضعی را افزایش دهند.
به همین دلیل نمی‌توان یک حد عمومی برای تمام سیستم‌های آب اعلام کرد.
در محیطهای کلرایدی سخت‌تر یا شرایط دریایی ممکن است 316L یا آلیاژ مقاوم‌تر مورد نیاز باشد.
آیا لوله 304 زنگ میزند؟
بله، در شرایط نامناسب امکان خوردگی استنلس استیل 304 وجود دارد.
Stainless Steel به معنی «کاملاً غیرقابل خوردگی» نیست.
مواردی مانند:
- کلراید بالا؛
- اسید نامناسب؛
- آلودگی سطح با آهن؛
- Welding Oxide؛
- Crevice؛
- دمای بالا؛
- طراحی نامناسب
میتوانند باعث ایجاد خوردگی یا لکه‌های زنگ شوند.
انتخاب Grade صحیح و Fabrication مناسب برای عملکرد واقعی محصول اهمیت زیادی دارد.
آیا استیل 304 برای محیط دریایی مناسب است؟
برای تماس یا تأثیر قابل توجه نمک و کلراید باید با احتیاط بیشتری انتخاب شود.
در بسیاری از محیطهای ساحلی و دریایی، 316 به دلیل وجود مولیبدن عملکرد بهتری از 304 دارد.
برای شرایط شدیدتر حتی 316 نیز ممکن است کافی نباشد.
بنابراین استفاده از 304 در محیط دریایی نباید بدون بررسی میزان Chloride، دما، Splash Zone و شرایط Cleaning انجام شود.
قابلیت جوشکاری 304
Type 304 دارای قابلیت جوشکاری مناسبی است.
برای خطوط جوشی، Grade کم‌کربن 304L در بسیاری از پروژهها به دلیل کاهش حساسیت به Intergranular Corrosion پس از Welding مورد توجه قرار می‌گیرد.
اما کیفیت نهایی خط فقط به Grade بستگی ندارد.
Welding Procedure، Filler Metal، Purging، Heat Tint Removal و Cleaning بعد از جوش نیز میتوانند بر عملکرد سیستم اثر بگذارند.
Pickling و Passivation
بعد از Fabrication یا Welding، ممکن است سطح Stainless Steel به Cleaning یا Treatment مناسب نیاز داشته باشد.
Pickling می‌تواند Oxideهای حاصل از جوش و آلودگی‌های سطحی را حذف کند.
Passivation فرایندی متفاوت است که برای بهبود شرایط سطح Passive انجام میشود.
نوع Treatment باید بر اساس Specification پروژه تعیین شود.
وجود عبارت «استیل 304» بهتنهایی تأیید نمی‌کند که محصول Pickled یا Passivated شده است.
کاربردهای لوله استیل 304
بسته به نوع ساخت و استاندارد، لوله 304 می‌تواند در کاربردهایی مانند:
- خطوط آب؛
- سیستم‌های Utility؛
- صنایع غذایی؛
- تجهیزات کارخانه‌ای؛
- ساخت مخزن؛
- سیستم‌های انتقال سیال؛
- صنایع شیمیایی سبک؛
- خطوط هوای فشرده خاص؛
- سیستم‌های ساختمانی و تأسیساتی؛
- تجهیزات استنلس استیل
مورد استفاده قرار گیرد.
اما مناسب بودن Grade باید برای هر سیال و شرایط طراحی به‌صورت جداگانه بررسی شود.
آیا لوله 304 غذایی است؟
عبارت «Food Grade» نباید فقط بر اساس Grade 304 به محصول نسبت داده شود.
304 در تجهیزات صنایع غذایی بسیار رایج است، اما مناسب بودن یک Pipe برای خط غذایی می‌تواند به موارد دیگری مانند:
- Surface Finish؛
- Welding؛
- Cleanability؛
- طراحی خط؛
- نوع اتصال؛
- مدارک مورد نیاز
وابسته باشد.
بنابراین لوله صنعتی ASTM A312 TP304 الزاماً جایگزین Sanitary Tube با Finish مشخص نیست.
لوله 304 برای صنایع دارویی
برای خطوط عمومی Utility ممکن است 304 یا 304L بسته به طراحی مورد استفاده قرار گیرد.
اما برای Product Contact، PW، WFI یا سایر خطوط High Purity معمولاً Requirementهای بسیار دقیق‌تری وجود دارد.
در این شرایط باید علاوه بر Grade، مواردی مانند Ra، ASME BPE، ASTM A270، Surface Finish و Traceability بررسی شوند.
بنابراین برای چنین کاربردی بهتر است لوله استیل داخل پولیش دارویی جداگانه بررسی شود.
طول شاخه لوله استیل 304
طول شاخه ممکن است بسته به سازنده، استاندارد و موجودی متفاوت باشد.
نباید یک طول خاص را برای تمام لوله‌های استیل 304 قطعی فرض کرد.
هنگام استعلام بهتر است طول مورد نیاز و امکان برش نیز مشخص شود.
برای پروژه‌های بزرگ، مقدار کل مورد نیاز بر حسب متر یا تعداد شاخه اعلام شود.
وزن لوله استیل 304 چگونه محاسبه میشود؟
وزن به:
قطر خارجی + ضخامت دیواره + طول + چگالی متریال
وابسته است.
در Pipeهای استاندارد، می‌توان وزن نظری را از جدول ابعادی استخراج کرد.
اما برای محاسبات خرید بهتر است مشخصات واقعی Product و Tolerance استاندارد نیز در نظر گرفته شوند.
قیمت‌گذاری برخی سفارش‌ها ممکن است بر اساس وزن، متر یا شاخه انجام شود.
قیمت لوله استیل 304
قیمت این محصول ثابت نیست و به مجموعه‌ای از عوامل وابسته است:
- قیمت روز استنلس استیل؛
- سایز؛
- ضخامت یا Schedule؛
- Seamless یا Welded بودن؛
- 304 یا 304L بودن؛
- استاندارد؛
- برند و کشور سازنده؛
- Surface Condition؛
- طول شاخه؛
- مقدار سفارش؛
- مدارک فنی مورد نیاز.
به همین دلیل مقایسه دو قیمت فقط با عبارت «لوله 304» دقیق نیست.
هنگام خرید لوله استیل 304 چه اطلاعاتی اعلام کنیم؟
برای استعلام دقیق بهتر است اطلاعات زیر ارائه شوند:
| پارامتر | نمونه |
|---|
| Grade | TP304 / TP304L |
| استاندارد | ASTM A312 یا استاندارد مورد نیاز |
| ساخت | Seamless / Welded |
| سایز | NPS یا مشخصات مورد نیاز |
| ضخامت | Schedule / Wall Thickness |
| طول | طول مورد نیاز |
| Finish | طبق پروژه |
| تعداد | متر یا تعداد شاخه |
| مدارک | MTC در صورت نیاز |
اگر پروژه دارای Piping Class یا Material Requisition است، ارسال همان مدرک روش دقیق‌تری برای استعلام خواهد بود.
اهمیت MTC
در پروژه‌های صنعتی ممکن است Material Test Certificate برای کنترل Grade و Heat Number مورد نیاز باشد.
MTC می‌تواند اطلاعاتی مانند:
- Heat Number؛
- Chemical Composition؛
- Mechanical Properties؛
- Standard؛
- Grade
را در اختیار خریدار قرار دهد.
وجود یا نوع Certificate محصول عرضه‌شده باید قبل از خرید مشخص شود و نباید برای تمام موجودی بازار به‌صورت خودکار فرض شود.
اشتباهات رایج در خرید لوله 304
یکی از متداول‌ترین خطاها سفارش فقط با عبارت:
«لوله استیل 304 دو اینچ»
است.
این سفارش هنوز مشخص نمی‌کند:
- 304 یا 304L؛
- Seamless یا Welded؛
- Schedule؛
- Standard؛
- Length؛
- Surface Condition
چه باشد.
همچنین نباید لوله 304 صنعتی، لوله دکوراتیو و Sanitary Tube را فقط به دلیل یکسان بودن Grade، محصول یکسان در نظر گرفت.
سوالات متداول لوله استیل 304
لوله استیل 304 چیست؟
لوله‌ای از Stainless Steel Austenitic Grade 304 است که بسته به استاندارد می‌تواند به صورت Welded یا Seamless تولید شود.
تفاوت 304 و 304L چیست؟
304L Carbon کمتری دارد و در بسیاری از کاربردهای جوشی مقاومت بهتری در برابر Sensitization و خوردگی بیندانهای پس از حرارت جوش ایجاد می‌کند.
تفاوت لوله 304 و 316 چیست؟
316 دارای مولیبدن است و در بسیاری از محیطهای کلرایدی مقاومت به خوردگی موضعی بهتری نسبت به 304 دارد.
لوله 304 درزدار بهتر است یا مانیسمان؟
هیچ پاسخ عمومی وجود ندارد. نوع مناسب باید بر اساس استاندارد، شرایط طراحی و Specification پروژه انتخاب شود.
ASTM A312 چیست؟
یکی از استانداردهای اصلی Seamless، Welded و Heavily Cold Worked Austenitic Stainless Steel Pipe است.
Schedule چیست؟
شاخصی برای مشخص‌کردن ضخامت اسمی دیواره Pipe در یک سایز مشخص است.
آیا Schedule 40 یعنی فشار 40 بار؟
خیر. Schedule مستقیماً معادل یک Pressure Rating ثابت نیست.
آیا 304 کاملاً ضدزنگ است؟
خیر. در محیطهای نامناسب مانند شرایط کلرایدی شدید، اسیدهای خاص یا Crevice امکان خوردگی وجود دارد.
برای خرید لوله 304 چه چیزی باید اعلام کنیم؟
حداقل Grade، استاندارد، Seamless/Welded، سایز، Schedule یا ضخامت، طول و مقدار سفارش.
خرید و استعلام قیمت لوله استیل 304
برای خرید لوله استیل 304 ابتدا مشخص کنید محصول برای چه نوع خط و چه شرایطی استفاده خواهد شد.
در سفارش‌های صنعتی بهتر است Grade دقیق 304 یا 304L، استاندارد، نوع ساخت، سایز و Schedule مشخص شوند تا محصول صحیح تأمین شود.
آدلی استیل نیروانا می‌تواند درخواست تأمین لوله استیل 304 را بر اساس مشخصات فنی پروژه بررسی کند.
اگر مقاومت بیشتر در برابر محیطهای کلرایدی مورد نیاز است، لوله استیل 316 را نیز بررسی کنید.
برای مقایسه ساختار تولید نیز صفحات لوله درزدار استیل و لوله مانیسمان استیل مرتبط هستند.
