درب منهول استیل چیست؟ انواع، کاربرد و راهنمای انتخاب

درب منهول استیل یا Stainless Steel Manway یکی از اجزای مهم مخازن فرایندی و ذخیره‌سازی است که امکان دسترسی به داخل مخزن برای بازرسی، شست‌وشو، تعمیرات و نگهداری را فراهم می‌کند.

این تجهیز در صنایع غذایی، لبنی، نوشیدنی، دارویی، شیمیایی و بسیاری از سیستم‌های فرایندی استفاده می‌شود، اما تمام درب‌های منهول مشخصات یکسانی ندارند.

شکل درب، محل نصب، نحوه بازشدن، نوع Gasket، متریال، ابعاد و مهم‌تر از همه فشار یا خلأ طراحی مخزن باید قبل از انتخاب مشخص شوند.

بنابراین نمی‌توان هر درب استنلس استیل را صرفاً به دلیل ظاهر مشابه برای هر مخزن استفاده کرد.

درب منهول مخزن چه کاربردی دارد؟

Manway یک Access Opening قابل‌بستن روی Tank یا Vessel ایجاد می‌کند.

بسته به ابعاد و طراحی، این بازشو می‌تواند برای موارد زیر استفاده شود:

• بازرسی داخل مخزن
• عملیات Cleaning
• سرویس تجهیزات داخلی
• تعمیرات
• دسترسی اپراتور در مدل‌های Personnel Access
• مشاهده وضعیت داخلی
• خارج‌کردن رسوبات یا مواد باقی‌مانده

در بعضی مخازن فقط یک Inspection Port کوچک لازم است، در حالی که برای ورود نفر به داخل Vessel به Manway بزرگ‌تری نیاز خواهد بود.

به همین دلیل اولین مرحله انتخاب، مشخص‌کردن هدف واقعی Access Opening است.

اجزای اصلی درب منهول استیل

ساختار دقیق بسته به مدل متفاوت است، اما بسیاری از Manwayها اجزایی مشابه دارند.

فریم یا Neck

بخشی است که به بدنه مخزن متصل می‌شود و محل نشستن درب و Gasket را ایجاد می‌کند.

Cover

صفحه اصلی درب است که دهانه مخزن را می‌بندد.

Gasket

واشر بین درب و Frame قرار می‌گیرد و نقش اصلی در آب‌بندی دارد.

Clamp یا Handle

برای اعمال نیروی لازم جهت بسته نگه‌داشتن درب استفاده می‌شود.

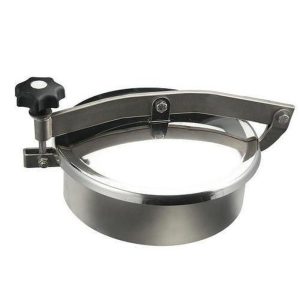

Hinge

در مدل‌های لولایی، امکان باز و بسته‌شدن کنترل‌شده Cover را فراهم می‌کند.

بعضی طراحی‌ها تجهیزات ایمنی دیگری مانند Safety Lever، Spring Assist یا مکانیزم نگهدارنده درب در حالت باز نیز دارند.

انواع درب منهول استیل از نظر شکل

درب منهول گرد

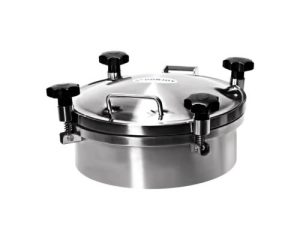

Circular Manway یکی از رایج‌ترین طراحی‌ها است.

این نوع می‌تواند روی قسمت بالایی یا در بعضی طراحی‌ها روی بدنه جانبی Tank نصب شود.

مدل‌های گرد در اندازه‌ها و طراحی‌های مختلف از Inspection Port کوچک تا Personnel Access بزرگ تولید می‌شوند.

درب منهول بیضی

Oval Manway در بسیاری از مخازن فرایندی و ذخیره‌سازی استفاده می‌شود.

شکل بیضی در بعضی طراحی‌ها امکان نصب مناسب روی دیواره مخزن یا بازشدن درب به سمت داخل را فراهم می‌کند.

اما صرف بیضی بودن، Pressure Rating مشخصی ایجاد نمی‌کند.

درب منهول مستطیلی

Rectangular Tank Cover بیشتر در کاربردهایی استفاده می‌شود که دسترسی وسیع‌تر یا شکل مشخصی از Opening موردنیاز است.

در برخی مخازن ثابت و تجهیزات شست‌وشو نیز از این طراحی استفاده می‌شود.

انتخاب بین گرد، بیضی و مستطیلی باید براساس Geometry مخزن و کاربرد انجام شود.

درب منهول بالای مخزن یا کنار مخزن؟

محل نصب یکی از عوامل اصلی انتخاب است.

Top Mounted

روی قسمت فوقانی Tank نصب می‌شود.

این طراحی معمولاً برای Inspection، Cleaning و دسترسی از بالای مخزن استفاده می‌شود.

Side Mounted

روی دیواره جانبی مخزن قرار می‌گیرد.

در این حالت باید موقعیت Manway نسبت به سطح سیال، نحوه بازشدن درب و نیروهای وارد بر Cover و Gasket بررسی شود.

قرارگرفتن Manway زیر سطح مایع، الزامات آب‌بندی متفاوتی نسبت به دریچه‌ای دارد که همیشه بالاتر از سطح سیال قرار گرفته است.

آیا همه درب‌های منهول برای مخزن تحت فشار مناسب‌اند؟

خیر.

این یکی از مهم‌ترین نکات انتخاب Manway است.

برخی Tank Coverها برای:

• مخزن بدون فشار
• فشار بسیار کم
• Low Pressure
• Vacuum
• Pressure Vessel خاص

طراحی می‌شوند.

بنابراین نباید از ظاهر یک Manway نتیجه گرفت که برای فشار یا خلأ مشخصی مناسب است.

اگر مخزن تحت Pressure یا Vacuum کار می‌کند، باید Rating خود مدل Manway و همچنین طراحی Vessel بررسی شود.

استفاده از درب مخصوص مخزن Atmospheric روی یک سیستم Pressurized می‌تواند خطرناک باشد.

تفاوت Manway مخزن معمولی و Low-Pressure چیست؟

در مخزن Atmospheric، اختلاف فشار قابل‌توجهی بین داخل و محیط وجود ندارد.

اما در یک Low-Pressure Tank یا سیستمی که هنگام Production یا Cleaning خلأ ایجاد می‌شود، نیروی وارد بر Cover و Frame تغییر می‌کند.

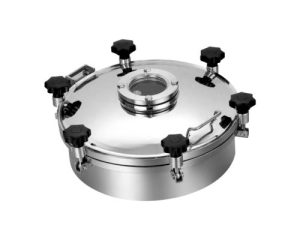

به همین دلیل سازنده ممکن است برای مدل Low-Pressure مواردی مثل:

• Frame تقویت‌شده
• تعداد Handle بیشتر
• مکانیزم Locking متفاوت
• Gasket خاص
• Pressure/Vacuum Rating مشخص

در نظر بگیرد.

بنابراین عنوان Low Pressure Manway باید از Datasheet واقعی تجهیز تأیید شود.

درب منهول استیل 304 یا 316L؟

هر دو گرید در ساخت تجهیزات استنلس استیل استفاده می‌شوند.

استیل 304

برای بسیاری از کاربردهای عمومی، غذایی و محیط‌هایی با خوردگی محدود قابل بررسی است.

استیل 316L

در بسیاری از محیط‌های خورنده‌تر و سیستم‌های فرایندی حساس مورد استفاده قرار می‌گیرد.

اما انتخاب صحیح فقط از روی نام صنعت انجام نمی‌شود.

نوع سیال، مواد Cleaning، کلرید، دما و Specification پروژه باید بررسی شوند.

برای مقایسه دقیق‌تر می‌توانید مقاله تفاوت استیل 304 و 316 را مطالعه کنید.

Surface Finish در درب منهول

در سیستم‌های Hygienic، کیفیت سطوحی که با محصول تماس دارند اهمیت زیادی دارد.

اما نمی‌توان برای تمام Manwayها یک مقدار ثابت مانند:

Ra ≤ 0.5 µm

اعلام کرد.

مدل‌های مختلف می‌توانند Finish متفاوتی داشته باشند و Requirement پروژه نیز ممکن است Mechanical Polish یا Roughness مشخصی درخواست کند.

در نتیجه Surface Finish باید در Datasheet یا RFQ دقیقاً مشخص شود.

انتخاب واشر درب منهول

Gasket یکی از بخش‌های اصلی آب‌بندی Manway است.

متریال‌های مختلفی مانند:

• EPDM
• Silicone
• FKM
• PTFE یا طراحی‌های مبتنی بر PTFE

ممکن است در محصولات مختلف استفاده شوند.

اما انتخاب واشر نباید فقط براساس صنعت انجام شود.

باید این موارد بررسی شوند:

• نوع سیال
• دمای کاری
• Cleaning Chemicals
• Steam در صورت وجود
• Pressure/Vacuum
• الزامات Food Contact یا Pharmaceutical Project

بنابراین نمی‌توان گفت EPDM یا PTFE همیشه بهترین انتخاب است.

ارتباط درب منهول با CIP

وجود Manway می‌تواند امکان دسترسی برای Inspection و Cleaning را فراهم کند، اما این موضوع با CIP Design کل Tank متفاوت است.

یک مخزن دارای Manway لزوماً CIP-Compatible نیست.

عملکرد صحیح CIP به موارد دیگری مانند:

• Spray Device
• جریان Cleaning Solution
• پوشش سطوح داخلی
• Drainability
• Geometry مخزن
• نواحی Shadow
• زمان و دمای Cleaning

وابسته است.

Manway نیز باید به‌گونه‌ای انتخاب شود که Frame، Gasket و سطوح آن با Cleaning Process سازگار باشند.

آیا Manway باید قابلیت SIP داشته باشد؟

فقط اگر Process چنین Requirementی داشته باشد.

اگر تجهیز در سیستمی قرار دارد که Steam-in-Place انجام می‌شود، متریال تمام اجزا و Gasket باید برای دما و شرایط SIP تأیید شده باشند.

پس عبارت CIP/SIP Suitable باید از Datasheet همان مدل بررسی شود و نباید به تمام درب‌های مخزن تعمیم داده شود.

کاربرد درب منهول در صنایع غذایی

در صنایع غذایی و نوشیدنی، Manway ممکن است روی:

• مخازن شیر
• تانک نوشیدنی
• مخازن آب
• مخازن فرایندی
• Fermentation Tank
• Storage Tank

استفاده شود.

Cleanability و سازگاری Material با محصول و شوینده‌ها در این کاربردها اهمیت دارد.

کاربرد در صنایع دارویی

در مخازن دارویی نیز Access Cover می‌تواند برای Inspection یا Maintenance استفاده شود.

اما استفاده در یک Pharmaceutical Vessel الزاماً به معنی آن نیست که هر Manway استیل برای آن مناسب است.

مواردی مثل:

• Material Grade
• Surface Finish
• Gasket
• Drainability
• Documentation
• طراحی Vessel

باید براساس Specification همان پروژه بررسی شوند.

دریچه منهول یا درب مخزن؟

در بازار اصطلاح‌های مختلفی مانند:

• دریچه منهول
• درب منهول
• درب مخزن
• Manway
• Manhole Cover
• Tank Cover

استفاده می‌شوند.

این اصطلاح‌ها در برخی موارد به یک خانواده محصول اشاره دارند، اما ممکن است ابعاد و کاربرد کاملاً متفاوت باشد.

Inspection Port کوچک را نباید با Personnel Access Manway بزرگ یکسان در نظر گرفت.

برای مشاهده محصول تجاری موجود در سایت می‌توانید صفحه دریچه منهول استیل را بررسی کنید.

هنگام انتخاب درب منهول چه اطلاعاتی لازم است؟

قبل از سفارش بهتر است حداقل موارد زیر مشخص باشند:

آیا سایز بزرگ‌تر همیشه بهتر است؟

خیر.

افزایش ابعاد Manway می‌تواند دسترسی را آسان‌تر کند، اما روی:

• وزن Cover
• طراحی Frame
• Reinforcement مخزن
• هزینه
• فضای بازشدن درب

اثر می‌گذارد.

سایز باید با هدف استفاده و طراحی مکانیکی Tank هماهنگ باشد.

نکات ایمنی هنگام استفاده از Manway

Manway فقط یک درب ساده نیست.

قبل از بازکردن آن باید مطمئن شد مخزن در وضعیت ایمن قرار دارد و فشار، خلأ، دما یا مواد خطرناک داخل آن شرایط خطرناک ایجاد نمی‌کنند.

اگر Manway برای ورود نفر استفاده می‌شود، موضوع ورود به داخل مخزن باید براساس الزامات ایمنی مجموعه و ماهیت فضای بسته مدیریت شود.

همچنین مکانیزم نگهدارنده درب باید از بسته‌شدن ناخواسته Cover هنگام Inspection یا Maintenance جلوگیری کند.

ارتباط Manway با خود مخزن

در نهایت درب منهول باید به‌عنوان بخشی از طراحی Tank دیده شود، نه یک قطعه مستقل.

ابعاد Opening، Reinforcement، محل Welding و شرایط Process باید با طراحی مخزن هماهنگ شوند.

برای مشاهده خانواده تجهیزات مرتبط نیز می‌توانید بخش مخازن استیل را بررسی کنید.

جمع‌بندی

درب منهول استیل برای ایجاد دسترسی ایمن به داخل مخزن استفاده می‌شود، اما انتخاب آن فقط به قطر و جنس استیل محدود نیست.

قبل از انتخاب باید مشخص شود:

کاربرد → محل نصب → ابعاد → فشار/خلأ → متریال → Gasket → دما → Surface Finish → نحوه بازشدن → مدارک موردنیاز

همچنین نباید فرض کرد تمام Manwayهای استیل برای Pressure، Vacuum، CIP یا SIP مناسب هستند.

مدل نهایی باید براساس شرایط واقعی Tank و اطلاعات فنی سازنده انتخاب شود.
