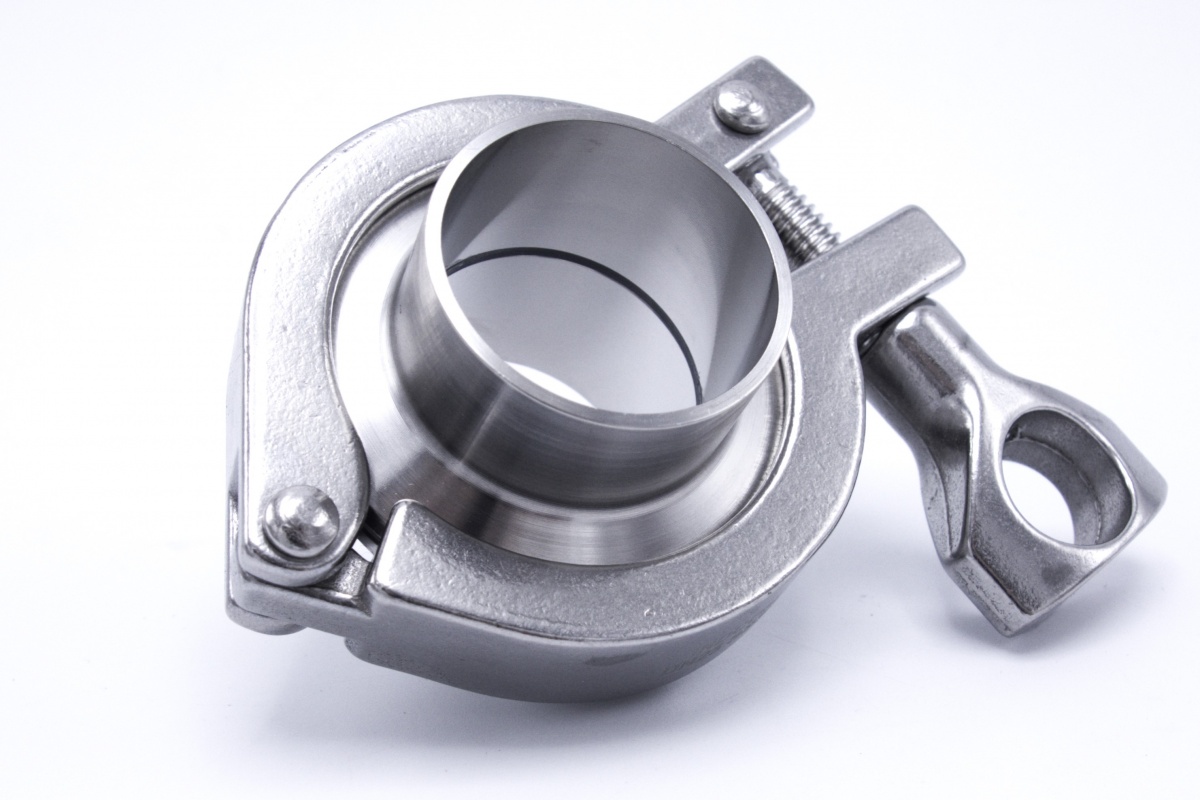

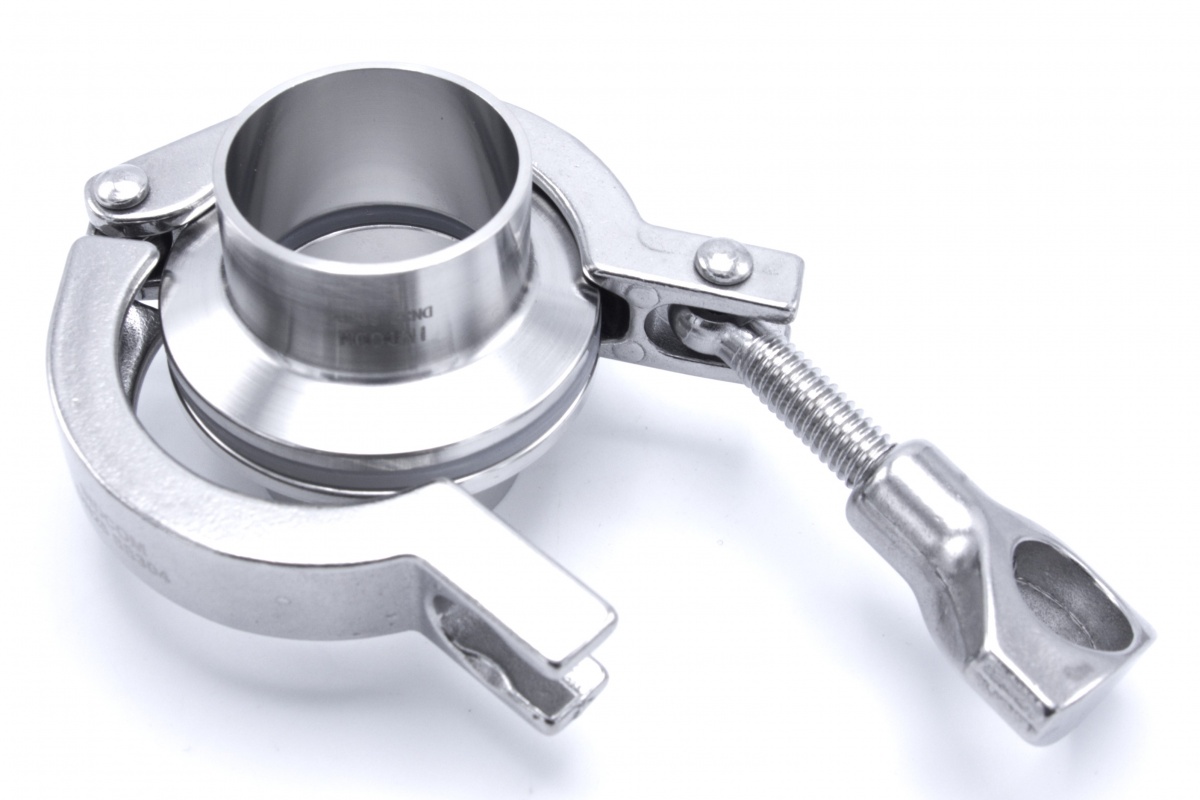

کلمپ استیل یا Stainless Steel Clamp یکی از اجزای سیستم‌های اتصال سریع در خطوط فرایندی است. در سیستم‌های Hygienic، کلمپ دو Ferrule را که یک Gasket بین آن‌ها قرار گرفته به یکدیگر متصل می‌کند و امکان باز و بسته‌کردن اتصال را بدون برش یا جوشکاری مجدد فراهم می‌سازد.
این نوع اتصال در صنایع غذایی، لبنی، نوشیدنی، دارویی، بیوتکنولوژی و برخی سیستم‌های شیمیایی استفاده می‌شود.
با این حال انتخاب کلمپ فقط بر اساس عبارت‌هایی مانند «1.5 اینچ»، «استیل 316» یا «Tri-Clamp» کافی نیست. اندازه Ferrule، نوع Clamp، Gasket، دما، فشار و استاندارد ابعادی سیستم باید با یکدیگر سازگار باشند.
اتصال کلمپی از چه اجزایی تشکیل می‌شود؟
یک Clamp Connection کامل معمولاً سه جزء اصلی دارد:
دو فرول یا Ferrule
Ferruleها به دو انتهای Tube یا Equipment متصل می‌شوند و سطح لازم برای اتصال را فراهم می‌کنند.
گسکت یا واشر
Gasket بین دو Ferrule قرار می‌گیرد و بخش اصلی آب‌بندی اتصال است.
کلمپ یا گیره
Clamp دو Ferrule را به یکدیگر فشرده می‌کند تا Gasket در موقعیت صحیح قرار گیرد.
بنابراین خود کلمپ فقط گیره فلزی اتصال است و نباید کل مجموعه Ferrule + Gasket + Clamp را از نظر فنی با خود Clamp یکی دانست.
Tri-Clamp چیست؟
در بازار اصطلاح‌هایی مانند:
Tri-Clamp
Tri-Clover
Sanitary Clamp
Hygienic Clamp
Clamp Fitting
گیره کلمپ
بست کلمپی
گاهی به‌جای یکدیگر استفاده می‌شوند.
در عمل باید مشخص شود منظور فروشنده یا پروژه، خود Clamp است یا کل Clamp Connection.
این تفاوت هنگام استعلام قیمت بسیار مهم است؛ چون ممکن است کاربر «کلمپ کامل» درخواست کند در حالی که فقط Clamp فلزی قیمت داده شود و Ferrule یا Gasket جزو آن نباشند.
انواع کلمپ استیل
Clampها فقط یک مدل ندارند.
کلمپ تک‌پین یا Single Pin
یکی از رایج‌ترین مدل‌ها برای اتصالات Hygienic است.
در این طراحی Clamp از یک نقطه باز می‌شود و معمولاً توسط Wing Nut یا مکانیزم مشابه بسته می‌شود.
مزیت اصلی آن باز و بسته‌کردن نسبتاً سریع است.
کلمپ دوپین یا Double Pin
در بعضی کاربردها از Double Pin Clamp استفاده می‌شود.
نوع مکانیزم بستن و Rating آن باید براساس محصول واقعی بررسی شود و نباید فرض کرد صرف دوپین بودن همیشه به معنی تحمل فشار بالاتر است.
کلمپ Heavy Duty
برای بعضی خطوط از Clampهای تقویت‌شده یا Heavy Duty استفاده می‌شود.
این مدل‌ها ممکن است از Bolt و Nut به‌جای Wing Nut استفاده کنند و برای شرایط کاری متفاوت طراحی شوند.
اما عبارت Heavy Duty نیز به‌تنهایی Pressure Rating مشخصی ایجاد نمی‌کند.
کلمپ High Pressure
در برخی سیستم‌ها Clamp Connectionهایی مخصوص فشار بالاتر وجود دارد.
در چنین شرایطی کل Assembly شامل:
Clamp + Ferrule + Gasket
باید برای فشار طراحی موردنظر مناسب باشد.
تعویض فقط Clamp معمولی با یک مدل قوی‌تر الزاماً Rating کل Connection را افزایش نمی‌دهد.
کلمپ خروسکی چیست؟
در بازار ایران اصطلاح کلمپ خروسکی معمولاً برای مدل‌هایی استفاده می‌شود که با Wing Nut یا دستگیره قابل‌بازوبسته‌شدن سفت می‌شوند.
مزیت آن این است که برای بازکردن اتصال معمولاً نیاز به ابزار پیچیده‌ای وجود ندارد.
اما میزان Tightening باید متناسب با طراحی باشد.
بستن بیش از حد Clamp می‌تواند باعث:
تغییر شکل Gasket
کاهش عمر واشر
ایجاد نصب نامناسب
افزایش تنش روی Ferrule
شود.
پس محکم‌تر بستن همیشه به معنی آب‌بندی بهتر نیست.
تفاوت گیره کلمپ و بست نگهدارنده لوله
یک اشتباه رایج در محتوای فعلی سایت، یکی دانستن دو قطعه متفاوت است.
Sanitary Clamp برای متصل‌کردن دو Ferrule به یکدیگر استفاده می‌شود.
اما Pipe Support Clamp یا بست نگهدارنده لوله برای ثابت‌کردن Pipe یا Tube روی سازه استفاده می‌شود.
این دو محصول هدف و طراحی کاملاً متفاوتی دارند.
در این مقاله منظور از «گیره کلمپ استیل» همان Clamp مورد استفاده در Sanitary/Hygienic Connection است.
کلمپ استیل 304 یا 316؟
متریال Clamp ممکن است بسته به سازنده و مدل متفاوت باشد.
در انتخاب متریال باید محیط نصب، شرایط خوردگی و Specification پروژه بررسی شوند.
اما یک نکته مهم وجود دارد:
خود Clamp معمولاً Product Contact Surface نیست؛ یعنی در اتصال صحیح، سیال با Ferrule و Gasket تماس دارد و نه با بدنه Clamp.
به همین دلیل انتخاب Material Clamp را نباید دقیقاً با همان منطق انتخاب قسمت‌های Wetted انجام داد.
با این حال در محیط‌های مرطوب، خورنده یا دارای Cleaning Chemicals، مقاومت خوردگی Clamp همچنان اهمیت دارد.
سایز کلمپ را چگونه انتخاب کنیم؟
یکی از مهم‌ترین اشتباه‌ها، انتخاب Clamp فقط بر اساس قطر اسمی لوله است.
در Clamp Connection باید اندازه واقعی Ferrule Flange بررسی شود.
ممکن است دو Tube با Nominal Size متفاوت از یک اندازه Clamp مشترک استفاده کنند یا دو سیستم ابعادی متفاوت با نام اسمی مشابه، Ferrule سازگار نداشته باشند.
بنابراین هنگام سفارش بهتر است این اطلاعات مشخص باشند:
Tube OD
Ferrule OD
Connection Standard
Clamp Size
در صورت تردید، اندازه واقعی Ferrule را اندازه‌گیری کنید.
ارتباط Ferrule با انتخاب کلمپ
Ferrule بخش اصلی تعیین‌کننده Geometry اتصال است.
برای آشنایی دقیق‌تر با این قطعه می‌توانید صفحه تی‌سی یا فرول کلمپ را بررسی کنید.
Clamp باید بتواند Flange دو Ferrule را به‌درستی دربرگیرد و نیروی لازم برای نگه‌داشتن مجموعه را ایجاد کند.
عدم تطابق Geometry می‌تواند حتی با Gasket صحیح نیز باعث نصب نامناسب شود.
نقش گسکت در اتصال کلمپی
آب‌بندی اصلی توسط Gasket انجام می‌شود، نه بدنه Clamp.
