گوی شستشوی استیل یا Spray Ball یکی از تجهیزات مورد استفاده برای شست‌وشوی داخلی مخازن، Vesselها و برخی تجهیزات فرایندی است. این تجهیز بخشی از سیستم Tank Cleaning محسوب می‌شود و با پاشش محلول شست‌وشو روی سطوح داخلی مخزن به حذف باقی‌مانده محصول کمک می‌کند.
Spray Ball در صنایع غذایی، لبنی، نوشیدنی، دارویی، آرایشی و بعضی فرایندهای شیمیایی استفاده می‌شود، اما انتخاب آن فقط بر اساس قطر گوی یا عبارت «360 درجه» انجام نمی‌شود.
برای انتخاب صحیح باید مواردی مانند:
- ابعاد مخزن
- هندسه داخلی
- نوع آلودگی
- وجود همزن یا Baffle
- فشار و دبی Cleaning Fluid
- Spray Pattern
- نوع اتصال
- متریال
- الزامات CIP
بررسی شوند.
گوی شستشو چگونه کار می‌کند؟
در ساده‌ترین شکل، Cleaning Fluid از طریق یک لوله وارد Spray Ball می‌شود و سپس از سوراخ‌های مشخص روی سطح آن خارج می‌شود.
در مدل‌های Static Spray Ball، خود گوی حرکت نمی‌کند و Spray Pattern از قبل توسط تعداد، موقعیت و زاویه سوراخ‌ها تعیین شده است.
جریان محلول شست‌وشو سطح Tank را خیس می‌کند و لایه‌ای از Cleaning Fluid روی دیواره‌ها ایجاد می‌شود که آلودگی‌های قابل شست‌وشو را از سطح جدا می‌کند.
این روش برای بسیاری از Cleaning Dutyهای سبک یا متوسط مناسب است.
تفاوت Spray Ball ثابت و تجهیزات شست‌وشوی چرخشی
یکی از ایرادهای محتوای قبلی سایت، قرار دادن تمام تجهیزات شست‌وشوی مخزن زیر عنوان «گوی شستشو» بود.
در عمل چند Technology متفاوت وجود دارد.
Static Spray Ball
مدل ثابت فاقد قسمت متحرک است.
ویژگی‌های اصلی آن معمولاً شامل:
- ساختار ساده
- نگهداری کم
- هزینه اولیه پایین‌تر
- نیاز به Flow نسبتاً بالا
- Cleaning بر پایه Wetting و Flushing
است.
این مدل برای Residueهایی که به سطح Tank چسبندگی بسیار شدید ندارند می‌تواند مناسب باشد.
Rotary Spray Head
Rotary Spray Head هنگام عبور Cleaning Fluid می‌چرخد.
حرکت Spray Pattern باعث می‌شود Cleaning Media به‌صورت Dynamic روی سطح Tank توزیع شود.
در بسیاری از کاربردها این تکنولوژی می‌تواند با مصرف آب و Cleaning Media کمتر نسبت به Static Spray Ball، Cleaning مؤثرتری ایجاد کند.
Rotary Jet Head
Rotary Jet Head از Jetهای متمرکز با انرژی مکانیکی بالاتر استفاده می‌کند.
این نوع برای Tankهایی با Residue سخت‌تر، حجم بزرگ‌تر یا Cleaning Requirement سنگین‌تر قابل بررسی است.
بنابراین اصطلاح «گوی شستشو دینامیک» بهتر است با دقت استفاده شود؛ چون تجهیز واقعی ممکن است Rotary Spray Head یا Rotary Jet Head باشد.
Spray Pattern چیست؟
سوراخ‌های Spray Ball می‌توانند برای الگوهای مختلف طراحی شوند.
برای مثال:
پاشش 360 درجه
Cleaning Media در اطراف گوی در جهات مختلف پخش می‌شود.
پاشش رو به بالا
برای شرایطی که بخش فوقانی Tank باید بیشتر پوشش داده شود.
پاشش رو به پایین
برای Cleaning قسمت پایین یا Wall Area مشخص.
Spray Pattern سفارشی
در بعضی پروژه‌ها Hole Pattern براساس Geometry واقعی مخزن طراحی می‌شود.
بنابراین 360 درجه همیشه بهترین گزینه نیست.
آیا گوی شستشوی 360 درجه هیچ نقطه کوری ندارد؟
خیر.
این یکی از ادعاهای نادرست رایج است.
حتی اگر Spray Ball دارای Coverage اسمی 360° باشد، اجزای داخل Tank می‌توانند Shadow ایجاد کنند.
برای مثال:
- Agitator Shaft
- Impeller
- Baffle
- Coil
- Dip Tube
- Sensor
- Internal Pipework
ممکن است مانع رسیدن Cleaning Fluid به قسمتی از سطح شوند.
در چنین شرایطی ممکن است:
- Spray Ball دوم
- Spray Pattern متفاوت
- Rotary Cleaner
- یا تغییر محل نصب
لازم باشد.
محل نصب گوی شستشو
موقعیت Spray Ball روی عملکرد Cleaning تأثیر مستقیم دارد.
پارامترهای مهم شامل:
- ارتفاع نصب
- موقعیت نسبت به Centerline
- فاصله از سقف و دیواره
- محل Agitator
- وجود Internal Component
- زاویه Spray
است.
بنابراین انتخاب گوی بدون بررسی نقشه Tank می‌تواند باعث Poor Coverage شود.
گوی شستشو برای چه مخازنی مناسب است؟
Static Spray Ball معمولاً برای مخازنی مناسب‌تر است که:
- Residue نسبتاً آسانی دارند
- Geometry پیچیده‌ای ندارند
- Cleaning Pressure پایین یا متوسط کافی است
- Flow موردنیاز قابل تأمین است
اگر آلودگی به سطح چسبیده باشد یا Tank دارای Internalهای پیچیده باشد، ممکن است Rotary Technology انتخاب مناسب‌تری باشد.

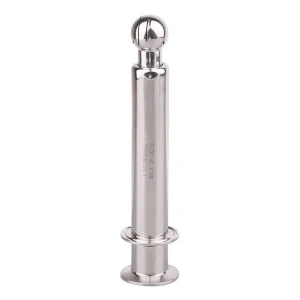

گوی شستشوی استیل کلمپی
در مدل Clamp Connection، تجهیز از طریق Ferrule و Clamp به Cleaning Lance یا سیستم لوله‌کشی متصل می‌شود.
مزیت این طراحی، امکان بازکردن و Inspection نسبتاً ساده است.
برای مشاهده محصول می‌توانید صفحه گوی شستشو کلمپی استیل را بررسی کنید.
اما کلمپی بودن تجهیز به‌تنهایی درباره Spray Pattern، Cleaning Capacity یا Hygiene Compliance چیزی مشخص نمی‌کند.

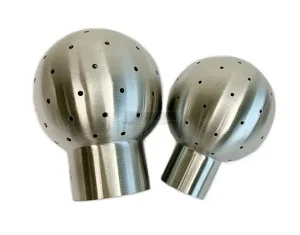

گوی شستشو جوشی
در مدل Weld Connection، Spray Ball یا Lance به‌صورت دائمی به مجموعه Cleaning Line متصل می‌شود.
این طراحی زمانی مناسب است که Connection دائمی بخشی از Piping Design باشد.
صفحه گوی شستشو جوشی استیل مربوط به این نوع محصول است.

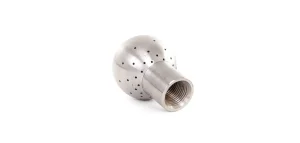

گوی شستشو دنده‌ای
در برخی مدل‌ها Threaded Connection استفاده می‌شود.
هنگام انتخاب باید نوع رزوه نیز مشخص باشد؛ برای مثال BSP و NPT یکسان نیستند.
برای محصول مربوط می‌توانید صفحه گوی شستشو دنده استیل را مشاهده کنید.
جنس گوی شستشو
در بسیاری از سیستم‌های Hygienic از Stainless Steel استفاده می‌شود.
گرید دقیق بسته به سازنده و Application متفاوت است.
316L در بسیاری از تجهیزات Tank Cleaning بهداشتی رایج است، اما نباید فرض کرد تمام Spray Ballهای موجود الزاماً 316L هستند.
انتخاب متریال باید با:
- Cleaning Chemical
- Product
- Temperature
- Corrosion Requirement
- Material Specification
هماهنگ باشد.
Surface Finish
در کاربردهای Hygienic ممکن است Surface Finish اهمیت داشته باشد.
اما مقدار Ra برای تمام Spray Ballها یکسان نیست.
حتی یک سازنده ممکن است برای مدل استاندارد و Electropolished مقادیر متفاوت ارائه کند.
بنابراین اگر Roughness برای پروژه الزام دارد، عدد موردنظر باید صریحاً در Specification و Datasheet کنترل شود.
فشار گوی شستشو چقدر باید باشد؟
برای تمام Spray Ballها یک Pressure ثابت وجود ندارد.
Static Spray Ball معمولاً در محدوده‌های فشار پایین‌تر کار می‌کند، اما مقدار دقیق باید از Datasheet همان مدل مشخص شود.
افزایش فشار بیشتر از مقدار طراحی الزاماً Cleaning را بهتر نمی‌کند.
Hole Diameter، Flow Rate و Spray Pattern همگی روی عملکرد تأثیر دارند.
دبی چرا اهمیت دارد؟
Static Spray Ball برای تشکیل Film مناسب روی Tank Wall به Flow کافی نیاز دارد.
اگر Flow واقعی کمتر از مقدار موردنیاز باشد:
- Coverage کاهش پیدا می‌کند
- Wetting ناقص می‌شود
- Cleaning Performance افت می‌کند
بنابراین Pump Capacity و Pressure Drop کل CIP Circuit باید هنگام انتخاب بررسی شوند.
Cleaning Radius و Tank Diameter
هر Spray Ball محدوده Coverage مشخصی دارد.
این مقدار به:
- Pressure
- Flow
- Hole Pattern
- Geometry تجهیز
وابسته است.
پس نباید فقط براساس قطر خود گوی نتیجه گرفت که برای Tank چندمتری مناسب است.
تأثیر نوع آلودگی
مهم‌ترین سؤال قبل از انتخاب Cleaning Head این است:
چه چیزی باید از سطح مخزن پاک شود؟
Residue می‌تواند:
- محلول در آب
- چرب
- چسبنده
- خشک‌شده
- پروتئینی
- کریستالی
باشد.
برای آلودگی سبک ممکن است Static Spray Ball کافی باشد.
برای Deposit سخت‌تر، Impact Cleaning بیشتر ممکن است لازم باشد.
Spray Ball و CIP
گوی شستشو یکی از اجزای سیستم CIP است، نه خود CIP.
عملکرد صحیح Cleaning به مجموعه‌ای از متغیرها وابسته است:
Time + Temperature + Chemical Concentration + Mechanical Action
Spray Ball بیشتر روی Distribution و Mechanical/Wetting Component اثر دارد.
اگر یکی از پارامترهای دیگر نامناسب باشد، صرف استفاده از Spray Ball قوی‌تر مشکل را حل نمی‌کند.
آیا Spray Ball برای SIP استفاده می‌شود؟
باید بین Cleaning و Sterilization تفاوت قائل شد.
Spray Ball برای توزیع Cleaning Fluid طراحی می‌شود.
اگر همان مسیر در SIP یا Steam Sterilization نیز قرار دارد، تجهیز و Connection باید از نظر:
- Temperature
- Material
- Drainability
- Steam Condition
برای آن سرویس مناسب باشند.
این ویژگی را نباید به تمام مدل‌ها تعمیم داد.
Drainability در Cleaning System
پس از پایان CIP باید Cleaning Fluid بتواند از سیستم خارج شود.
اگر Spray Ball، Lance یا Connection محل تجمع مایع ایجاد کند، ممکن است Hygiene Design سیستم تحت تأثیر قرار گیرد.
Orientation و Installation Design باید در کنار خود تجهیز بررسی شوند.
سوراخ‌های Spray Ball چرا ممکن است مسدود شوند؟
اگر Cleaning Media دارای ذرات باشد، Holeهای Spray Ball می‌توانند مسدود شوند.
به همین دلیل در بعضی سیستم‌ها:
- Strainer
- Filtration
- Inspection دوره‌ای
در Cleaning Circuit در نظر گرفته می‌شود.
مسدودشدن حتی تعدادی از Holeها می‌تواند Spray Pattern را تغییر دهد.
ثابت یا چرخشی؛ کدام بهتر است؟
هیچ پاسخ عمومی وجود ندارد.
| شرایط | گزینه‌ای که معمولاً بررسی می‌شود |
|---|
| آلودگی سبک | Static Spray Ball |
| هزینه اولیه پایین مهم است | Static Spray Ball |
| Tank ساده | Static Spray Ball |
| کاهش مصرف Cleaning Media مهم است | Rotary Spray Head |
| Residue سخت‌تر | Rotary Spray/Jet Head |
| Internalهای پیچیده | طراحی Cleaning تخصصی |
| Tank بزرگ | بررسی Rotary Cleaning Technology |
انتخاب نهایی باید با Calculation یا Recommendation سازنده انجام شود.
هنگام انتخاب گوی شستشو چه اطلاعاتی لازم است؟
| مشخصه | اطلاعات موردنیاز |
|---|
| Tank Diameter | قطر مخزن |
| Tank Height | ارتفاع |
| Internal Components | همزن، Baffle، Coil و… |
| Residue | نوع آلودگی |
| Cleaning Fluid | نوع محلول |
| Flow Available | دبی موجود |
| Pressure Available | فشار |
| Spray Pattern | 180°، 360° یا Pattern دیگر |
| Connection | Clamp، Weld، Thread |
| Material | متریال موردنیاز |
| CIP Temperature | دمای Cleaning |
| Surface Finish | در صورت الزام پروژه |
اشتباهات رایج در خرید گوی شستشو
یکی از اشتباهات رایج سفارش فقط با عبارت:
«گوی شستشو 360 درجه 2 اینچ»
است.
این مشخصات درباره Cleaning Capacity چیزی نمی‌گویند.
اشتباه دیگر این است که تصور شود:
360° = بدون Shadow
یا:
فشار بیشتر = Cleaning بهتر
همچنین Static Spray Ball را نباید با Rotary Spray Head یا Rotary Jet Head یکی دانست.
چه زمانی بیش از یک Cleaning Head لازم است؟
در مخازن دارای:
- همزن بزرگ
- چند Baffle
- Coil
- Diameter بالا
- Geometry غیرمعمول
ممکن است یک Spray Ball نتواند تمام Product Contact Surfaceها را به‌خوبی پوشش دهد.
در این شرایط Position و تعداد Cleaning Head باید با بررسی Coverage تعیین شوند.
گوی شستشو در صنایع غذایی و دارویی
در صنایع Hygienic هدف فقط خیس کردن Tank نیست.
Cleaning باید بتواند Residue را تا سطح موردنیاز Process حذف کند.
بنابراین عملکرد Spray Ball باید به‌عنوان بخشی از Cleaning Validation یا Verification سیستم بررسی شود.
صرف نصب یک تجهیز استیل براق به معنی تضمین Cleanliness نیست.
جمع‌بندی
گوی شستشوی استیل یا Spray Ball یکی از ساده‌ترین تجهیزات Cleaning داخل مخزن است، اما انتخاب صحیح آن نیازمند شناخت Tank و Process است.
مسیر مناسب انتخاب این است:
Tank Geometry → Internal Components → Residue → Required Cleaning Action → Flow/Pressure → Spray Pattern → Connection → Material
اگر Cleaning Duty سبک و Tank ساده باشد، Static Spray Ball می‌تواند انتخاب اقتصادی مناسبی باشد.
در Tankهای بزرگ‌تر، Geometry پیچیده یا Residue سخت‌تر، باید Rotary Spray Head یا Rotary Jet Head نیز بررسی شود.
بنابراین انتخاب فقط بر اساس «360 درجه بودن» یا قطر اتصال، روش مناسبی برای طراحی Tank Cleaning نیست.
