اولت چیست؟ انواع Olet و کاربرد آن در انشعاب‌گیری لوله

اولت یا Olet نوعی اتصال انشعابی در سیستم‌های پایپینگ است که برای ایجاد Branch از لوله اصلی یا Header استفاده می‌شود. به‌جای اینکه برای هر انشعاب از یک سه‌راهی کامل استفاده شود، در بعضی طراحی‌ها می‌توان از Branch Outlet Fitting متناسب با شرایط خط استفاده کرد.

اولت‌ها در انواع مختلفی ساخته می‌شوند و تفاوت آن‌ها می‌تواند به نوع اتصال لوله فرعی، زاویه انشعاب، محل نصب و شرایط طراحی مربوط باشد. از شناخته‌شده‌ترین انواع می‌توان به Weldolet، Sockolet و Threadolet اشاره کرد.

اگر در حال انتخاب تجهیزات برای خطوط صنعتی هستید، Olet باید در کنار سایر اتصالات فشار قوی استیل و بر اساس Piping Specification پروژه بررسی شود؛ نه فقط بر اساس نام یا سایز ظاهری قطعه.

اولت چه کاربردی دارد؟

در بسیاری از خطوط لوله لازم است از یک Pipe اصلی، یک انشعاب با سایز مساوی یا کوچک‌تر گرفته شود. Olet یکی از روش‌های مهندسی‌شده برای ایجاد این Branch Connection است.

کاربرد آن را می‌توان در سیستم‌هایی مانند موارد زیر دید:

• خطوط فرایندی صنعتی
• صنایع نفت و گاز
• پتروشیمی
• صنایع شیمیایی
• نیروگاه‌ها
• خطوط تأسیساتی
• برخی خطوط استنلس استیل صنایع فرایندی

اما وجود Olet به معنی حذف کامل Tee یا Reducing Tee نیست. انتخاب بین Tee، Olet یا روش دیگر Branch Connection باید مطابق طراحی سیستم انجام شود.

ساختار کلی Olet چگونه است؟

Olet روی سطح Run Pipe یا Header قرار می‌گیرد و بدنه آن برای ایجاد Branch از لوله اصلی طراحی شده است.

در Branch Outlet Fittingهای تقویت‌شده، هندسه قطعه به‌گونه‌ای طراحی می‌شود که اتصال انشعابی بخشی از Reinforcement موردنیاز محل بازشو را تأمین کند.

استاندارد MSS SP-97:2025 الزامات اصلی مربوط به Branch Outlet Fittingهای فورج‌شده و تقویت‌شده 90 و 45 درجه با انتهای Butt Weld، Socket Weld و Threaded را پوشش می‌دهد. این استاندارد موضوعاتی مانند Dimensions، Tolerances، Material، Testing، Marking و Minimum Strength را نیز در بر می‌گیرد.

انواع اصلی Olet

اگرچه خانواده Olet مدل‌های متنوعی دارد، سه نوع زیر در استعلام‌های صنعتی بسیار رایج هستند:

• Weldolet
• Sockolet
• Threadolet

تفاوت اصلی این سه مدل در نحوه اتصال Branch Pipe است.

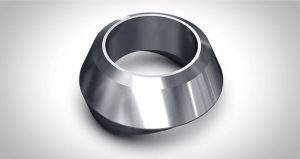

Weldolet یا ولدولت چیست؟

Weldolet برای Branch Connection با انتهای Butt Weld استفاده می‌شود.

بدنه قطعه روی Run Pipe نصب و جوشکاری می‌شود و Branch Pipe نیز از سمت خروجی به‌صورت Butt Weld به آن متصل می‌شود.

این نوع اتصال زمانی مطرح است که Piping Specification برای انشعاب، اتصال جوشی لب‌به‌لب را تعیین کرده باشد.

برای مشاهده نمونه موجود در سایت می‌توانید صفحه ولدولت فشارقوی استیل را بررسی کنید.

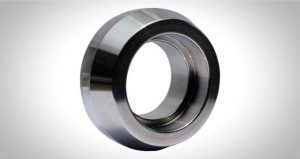

Sockolet یا ساکولت چیست؟

Sockolet برای ایجاد Branch با اتصال Socket Weld استفاده می‌شود.

در این ساختار، انتهای Branch Pipe داخل Socket قطعه قرار می‌گیرد و سپس جوشکاری مطابق الزامات اتصال Socket Weld انجام می‌شود.

ساکولت معمولاً برای Branchهایی مطرح می‌شود که Specification پروژه از Socket Weld استفاده می‌کند.

صفحه ساکولت فشارقوی استیل نمونه مرتبط این گروه در سایت آدلی استیل است.

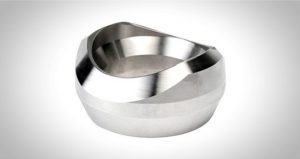

Threadolet یا تردولت چیست؟

Threadolet دارای خروجی Threaded است و برای Branchهایی استفاده می‌شود که اتصال لوله فرعی به‌صورت رزوه‌ای تعریف شده است.

نوع رزوه نیز باید دقیقاً مطابق Specification مشخص شود. برای مثال نباید صرفاً از روی ظاهر اتصال فرض کرد رزوه NPT یا BSP است.

اگر در تشخیص رزوه تردید دارید، مقاله تفاوت دنده BSP و NPT می‌تواند در این زمینه مفید باشد.

محصول مرتبط این بخش نیز تردولت فشارقوی استیل است.

تفاوت Weldolet، Sockolet و Threadolet

این جدول فقط تفاوت اصلی Connection Type را نشان می‌دهد. انتخاب نهایی همچنان به Material، سایز، ضخامت، Class و استاندارد پروژه وابسته است.

Latrolet چیست؟

Latrolet برای ایجاد انشعاب جانبی با زاویه 45 درجه طراحی شده است.

برخلاف Branch متداول 90 درجه، در این مدل لوله فرعی با زاویه نسبت به Run Pipe خارج می‌شود.

سازندگان تخصصی مانند Bonney Forge، Latrolet را برای 45° Lateral Connection ارائه می‌کنند و بسته به طراحی محصول، خروجی آن می‌تواند Butt Weld، Socket Weld یا Threaded باشد.

Latrolet زمانی اهمیت پیدا می‌کند که Geometry پایپینگ یا طراحی مسیر به Branch مورب نیاز داشته باشد.

Elbolet چیست؟

Elbolet برای ایجاد Outlet روی Elbow طراحی شده است.

در بعضی سیستم‌ها لازم است Branch یا اتصال ابزار دقیق در ناحیه زانو ایجاد شود. در چنین شرایطی Elbolet می‌تواند بخشی از طراحی باشد.

این نوع اتصال نباید صرفاً جایگزین Weldolet در نظر گرفته شود، زیرا محل نصب آن متفاوت است.

Sweepolet چیست؟

Sweepolet دارای Contour کشیده‌تری در محل اتصال Run و Branch است.

این طراحی برای برخی کاربردهایی که Stress Concentration و Fatigue اهمیت بیشتری دارند استفاده می‌شود. Bonney Forge آن را به‌عنوان یک Branch Connection تقویت‌شده با Stress Intensification پایین معرفی می‌کند.

Sweepolet یک انتخاب عمومی برای تمام خطوط نیست و استفاده از آن باید از Design Requirement پروژه ناشی شود.

استاندارد MSS SP-97 چیست؟

MSS SP-97 یکی از مراجع مهم برای Branch Outlet Fittingهای فورج‌شده و Integrally Reinforced است.

نسخه فعال فعلی این استاندارد، MSS SP-97:2025 است و انواع دارای انتهای:

• Butt Welding
• Socket Welding
• Threaded

را برای Branch Connectionهای 90 و 45 درجه پوشش می‌دهد.

مهم است بدانیم که صرفاً استفاده از نام «ولدولت» یا «ساکولت» ثابت نمی‌کند یک محصول مطابق MSS SP-97 تولید شده است. اگر این استاندارد در پروژه الزام شده، Compliance محصول باید از طریق مدارک سازنده یا Certificate تأیید شود.

Run Size و Branch Size چیست؟

برای انتخاب Olet معمولاً با دو سایز سروکار داریم:

Run Size
سایز لوله اصلی یا Header.

Branch Size
سایز لوله‌ای که از Header منشعب می‌شود.

برای مثال در یک اتصال:

8 × 2 inch

عدد اول به Run و عدد دوم به Branch اشاره دارد.

به همین دلیل اعلام فقط «اولت 2 اینچ» ممکن است برای سفارش دقیق کافی نباشد.

Schedule در Weldolet

در Weldolet، ضخامت یا Wall Requirement سمت Branch اهمیت دارد.

ممکن است در Specification با عناوینی مانند:

• STD
• XS
• XXS
• Schedule 40
• Schedule 80

مواجه شوید.

Schedule موردنیاز باید از Piping Specification استخراج شود و نباید تنها بر اساس فشار اسمی یا تجربه قبلی حدس زده شود.

Class در Sockolet و Threadolet

برای Sockolet و Threadolet معمولاً Class نیز بخشی از مشخصات سفارش است.

Classهایی مانند 3000 و 6000 در محصولات این خانواده رایج‌اند، اما عدد Class را نباید مستقیماً برابر فشار کاری بر حسب psi در نظر گرفت.

فشار و دمای مجاز واقعی به Material، Standard و Design Condition وابسته‌اند.

جنس Olet چگونه انتخاب می‌شود؟

Material باید با Run Pipe، Branch Pipe و Piping Specification هماهنگ باشد.

در پروژه‌های استنلس استیل ممکن است Gradeهای مختلفی مطرح باشند، اما عبارت «Olet استیل» برای یک خرید صنعتی دقیق کافی نیست.

در سفارش باید مشخص شود:

• Material Specification
• Grade
• شرایط خوردگی
• دمای سرویس

چه الزاماتی دارند.

همچنین انتخاب Grade بالاتر لزوماً به معنی انتخاب مناسب‌تر نیست؛ متریال باید با شرایط واقعی پروژه هماهنگ باشد.

Olet یا Tee؛ کدام مناسب‌تر است؟

پاسخ ثابتی وجود ندارد.

Tee یک Fitting کامل در مسیر لوله است، در حالی که Olet روی Run Pipe نصب شده و Branch را ایجاد می‌کند.

انتخاب میان آن‌ها می‌تواند به موارد زیر بستگی داشته باشد:

• نسبت Run به Branch
• Piping Layout
• Design Code
• فشار و دما
• روش ساخت
• Specification پروژه

بنابراین تصمیم فقط بر اساس قیمت یا کوچک‌تر بودن Olet نباید گرفته شود.

برای سفارش Olet چه اطلاعاتی لازم است؟

برای کاهش خطا در خرید، بهتر است حداقل اطلاعات زیر مشخص باشند:

بنابراین به‌جای درخواست عمومی «اولت استیل می‌خواهم»، بهتر است مشخصات مهندسی اصلی همراه استعلام ارسال شوند.

قیمت Olet به چه عواملی بستگی دارد؟

قیمت یک Olet می‌تواند تحت تأثیر موارد مختلفی قرار گیرد:

• نوع Olet
• Run و Branch Size
• Material Grade
• Class یا Schedule
• برند سازنده
• استاندارد و Certificate
• تعداد سفارش
• شرایط بازار

در نتیجه قیمت یک Threadolet کوچک با یک Weldolet دارای Branch بزرگ یا متریال متفاوت قابل مقایسه مستقیم نیست.

برای استعلام دقیق، ابتدا Specification فنی قطعه باید مشخص شود.

جمع‌بندی؛ هنگام خرید Olet به چه نکاتی توجه کنیم؟

Olet یک خانواده از اتصالات انشعابی است و فقط یک مدل مشخص نیست.

برای انتخاب صحیح، ابتدا باید مشخص شود:

Branch کجا ایجاد می‌شود؟ → زاویه آن چیست؟ → نوع اتصال Branch چیست؟ → Run و Branch Size چقدر است؟ → Material چیست؟ → Schedule یا Class چیست؟

اگر اتصال Branch از نوع Butt Weld باشد، Weldolet بررسی می‌شود؛ برای Socket Weld، Sockolet و برای اتصال Threaded، Threadolet مطرح است. انواع تخصصی‌تر مانند Latrolet، Elbolet و Sweepolet نیز زمانی استفاده می‌شوند که Geometry یا Design Requirement متفاوتی وجود داشته باشد.

در نهایت، Piping Specification و مدارک مهندسی پروژه باید مبنای انتخاب باشند و نام تجاری یا سایز اسمی به‌تنهایی برای خرید یک Branch Outlet Fitting کافی نیست.
