شناور استیل یا فلوتر استیل تجهیزی مکانیکی برای کنترل سطح مایع در مخازن است. این قطعه با تغییر ارتفاع سطح مایع عمل می‌کند و می‌تواند جریان ورودی به مخزن را به‌صورت خودکار باز یا بسته کند؛ به همین دلیل برای جلوگیری از سرریز شدن مخزن و حفظ سطح مایع در محدوده موردنظر کاربرد دارد.
شناورهای استیل به دلیل استفاده از قطعات مقاوم در برابر خوردگی، برای بسیاری از مخازن آب و سیستم‌های صنعتی گزینه مناسبی هستند. با این حال نوع سیال، فشار ورودی، دمای کاری، سایز اتصال و جنس دقیق قطعات باید پیش از انتخاب محصول بررسی شود.
برای دریافت قیمت دقیق شناور استیل، بهتر است سایز اتصال، نوع سیال، فشار خط و کاربرد مخزن هنگام استعلام اعلام شود.

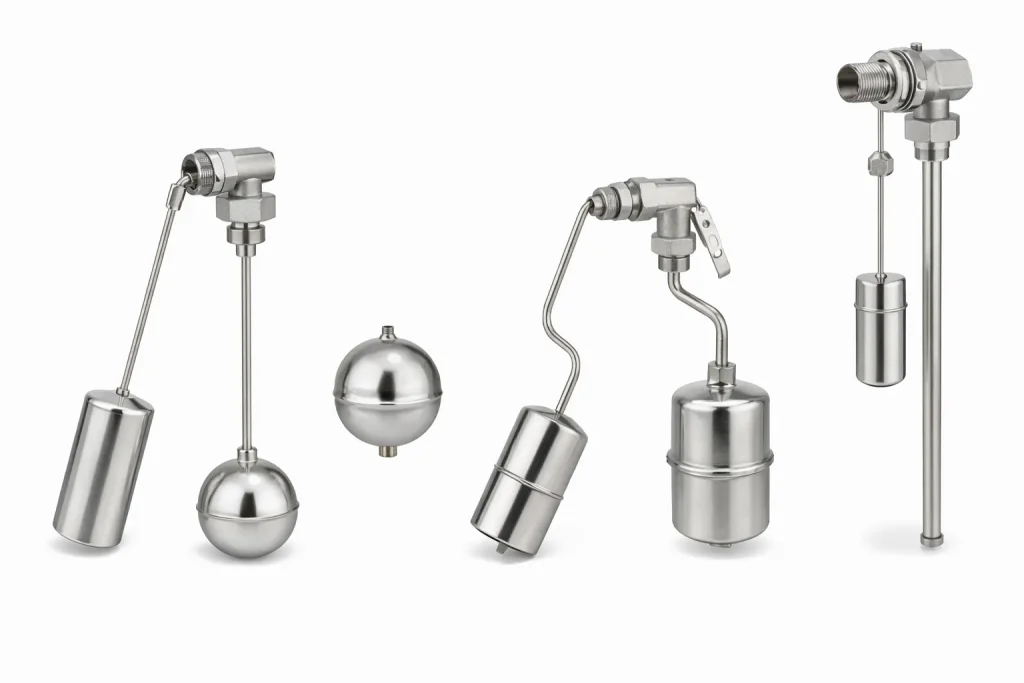

انواع فلوتر استیل
- فلوتر استیل عمودی: این مدل شناور از بالا یا پایین مخزن نصب میشود و بیشتر برای مخازن ایستاده استفاده می‌گردد. شناور در راستای عمودی حرکت می‌کند و بهترین عملکرد را در مخازن عمودی دارد.
- فلوتر استیل افقی: شناور به صورت جانبی در دیواره مخزن نصب میشود. مناسب مخازن افقی یا مخازن با دهانه محدود که امکان نصب عمودی کم است.
- فلوتر استیل تک‌سطحی: فقط یک نقطه روشن/خاموش دارد و برای کنترل سطح در یک نقطه معین (مثلاً حداقل سطح) استفاده میشود. معمولاً در ورودی مخزن یا خروجی اصلی به کار می‌رود.
- فلوتر استیل دو سطحی: دارای دو شناور یا دو حسگر است که سطح حداقل و حداکثر را کنترل می‌کند. به این ترتیب علاوه بر جلوگیری از سرریز، پمپ را نیز قبل از رسیدن به سطح پایین خطرناک خاموش می‌کند. این مدل در مخازن بسیار حساس کاربرد دارد.
تفاوت فلوتر استیل 304 و 316
| ویژگی | استیل 304 | استیل 316 |
|---|
| مقاومت به خوردگی | متوسط (آب معمولی) | بسیار بالا (مولیبدن‌دار) |
| مناسب محیط اسیدی | محدود | عالی (برای اسیدهای قوی) |
| مناسب صنایع دارویی | محدود | توصیه‌شده (بهداشتی) |
| قیمت | اقتصادی‌تر | گران‌تر |
شناور استیل چیست؟
شناور استیل نوعی شیر کنترل سطح مکانیکی است که برای تنظیم مقدار مایع داخل مخزن استفاده میشود.
در این سیستم، یک جسم شناور یا Float روی سطح مایع قرار می‌گیرد. این شناور از طریق اهرم یا مکانیزم داخلی به شیر ورودی متصل است.
زمانی که سطح مایع پایین می‌آید، شناور نیز پایین می‌رود و شیر اجازه ورود مایع بیشتری به مخزن می‌دهد. با افزایش سطح مایع، شناور بالا می‌آید و به‌تدریج مسیر ورودی را محدود یا مسدود می‌کند.
به این ترتیب سیستم بدون نیاز به کنترل الکترونیکی می‌تواند سطح مخزن را در محدوده مشخص نگه دارد.
شناور استیل چگونه کار می‌کند؟
عملکرد فلوتر بر پایه نیروی شناوری است.
وقتی مخزن خالی یا سطح مایع پایین باشد، وزن شناور و وضعیت اهرم باعث باز بودن مسیر ورودی میشود. با ورود آب یا سیال، سطح مخزن بالا می‌رود و جسم شناور نیز همراه آن حرکت می‌کند.
حرکت شناور به مکانیزم شیر منتقل میشود و با رسیدن مایع به سطح تنظیم‌شده، مسیر ورود بسته میشود.
پس از مصرف یا خروج مایع و کاهش سطح، شناور مجدداً پایین آمده و مسیر ورود باز میشود.
در نتیجه سه مرحله اصلی عملکرد عبارت‌اند از:
- کاهش سطح مایع و باز شدن شیر
- پر شدن مخزن و بالا آمدن شناور
- رسیدن به سطح تنظیم‌شده و بسته شدن ورودی
این عملکرد مکانیکی باعث میشود برای بسیاری از کاربردها نیازی به برق، تابلو کنترل یا سنسور الکترونیکی جداگانه نباشد.
کاربرد شناور استیل
شناورهای مکانیکی بیشتر برای مخازنی استفاده می‌شوند که لازم است سطح مایع به‌صورت خودکار حفظ شود.
کاربردهای رایج شامل:
- مخازن ذخیره آب
- منابع انبساط
- تانک‌های فرآیندی
- مخازن آب صنعتی
- سیستم‌های تأمین آب
- برخی خطوط شست‌وشو
- مخازن تأسیساتی
- سیستم‌هایی که باید از سرریز مایع جلوگیری شود
در فرآیندهای غذایی، دارویی یا شیمیایی حساس، استفاده از شناور باید تنها پس از کنترل متریال قطعات در تماس با سیال و الزامات بهداشتی فرآیند انجام شود.
برای بررسی سایر تجهیزات مرتبط می‌توانید بخش مخازن استیل را مشاهده کنید.
اجزای شناور استیل
ساختار دقیق هر مدل متفاوت است، اما یک شیر شناور مکانیکی معمولاً از چند بخش اصلی تشکیل میشود.
توپی یا Float
این قسمت روی سطح مایع شناور می‌ماند و تغییر سطح را به مکانیزم شیر منتقل می‌کند.
Float باید وزن و حجم مناسبی داشته باشد تا نیروی لازم برای عملکرد شیر ایجاد شود.
اهرم
اهرم ارتباط بین شناور و مکانیزم قطع و وصل را برقرار می‌کند. طول اهرم و موقعیت شناور روی عملکرد سیستم و سطح نهایی مایع اثر دارد.
شیر یا مکانیزم ورودی
این بخش ورود مایع را کنترل می‌کند. با حرکت اهرم، شیر باز یا بسته میشود.
اتصال به مخزن
بسته به مدل، شناور ممکن است با اتصال رزوه‌ای یا ساختار دیگری روی دیواره یا ورودی مخزن نصب شود.
به همین دلیل قبل از خرید باید نوع اتصال موجود روی مخزن مشخص باشد.
تفاوت شناور استیل با شناور پلاستیکی
یکی از تفاوت‌های اصلی این دو محصول، جنس Float و قطعات در معرض محیط است.
شناورهای استیل در محیط‌هایی که دوام مکانیکی و مقاومت در برابر خوردگی اهمیت دارد بیشتر مورد توجه قرار می‌گیرند.
در مقابل، شناورهای پلاستیکی معمولاً وزن و قیمت پایین‌تری دارند و در بسیاری از کاربردهای عمومی آب استفاده می‌شوند.
انتخاب میان این دو باید بر اساس شرایط واقعی مخزن انجام شود؛ زیرا استفاده از استیل الزاماً برای هر کاربردی ضروری نیست.
اگر محیط خورنده، دمای بالاتر یا شرایط صنعتی وجود داشته باشد، انتخاب متریال مقاوم‌تر اهمیت بیشتری پیدا می‌کند.
آیا شناور استیل همان لول سوئیچ است؟
خیر. این دو تجهیز ممکن است هر دو از Float استفاده کنند، اما وظیفه یکسانی ندارند.
شناور مکانیکی یا Float Valve مستقیماً جریان ورودی را کنترل می‌کند.
در مقابل، Float Level Switch معمولاً یک سیگنال الکتریکی ایجاد می‌کند تا پمپ، شیر برقی، PLC یا سیستم کنترلی دیگری عمل کند.
بنابراین اگر هدف فقط قطع و وصل مکانیکی آب ورودی باشد، Float Valve می‌تواند مناسب باشد. اما اگر سطح مخزن باید وارد سیستم اتوماسیون شود، معمولاً Level Switch یا Level Transmitter بررسی میشود.
چه زمانی از شناور مکانیکی استفاده کنیم؟
شناور مکانیکی انتخاب مناسبی است زمانی که:
- کنترل ساده سطح مخزن کافی باشد؛
- سیستم نباید به برق وابسته باشد؛
- هدف جلوگیری از سرریز باشد؛
- ورود مایع باید متناسب با کاهش سطح مجدداً برقرار شود؛
- سیستم کنترل پیچیده‌ای نیاز نباشد.
اما در مخازنی که چند سطح کنترلی، آلارم، نمایش سطح از راه دور یا کنترل PLC لازم است، استفاده از تجهیزات ابزار دقیق می‌تواند مناسب‌تر باشد.
انتخاب سایز شناور استیل
سایز اتصال شناور فقط باید متناسب با رزوه یا ورودی مخزن نباشد؛ ظرفیت جریان موردنیاز نیز مهم است.
اگر شناور بیش از حد کوچک انتخاب شود، سرعت پر شدن مخزن ممکن است پاسخگوی مصرف نباشد.
از طرف دیگر، استفاده از یک شیر بسیار بزرگ در سیستم با فشار زیاد می‌تواند نیروی بیشتری روی اهرم و مکانیزم شناور ایجاد کند.
بنابراین برای انتخاب باید حداقل موارد زیر بررسی شوند:
- قطر ورودی مخزن
- دبی موردنیاز
- فشار آب یا سیال ورودی
- اختلاف ارتفاع
- سطح قطع موردنظر
- حجم مخزن
فشار ورودی چه تأثیری روی شناور دارد؟
فشار یکی از مهم‌ترین پارامترهای انتخاب Float Valve است.
شناور باید بتواند در برابر فشار ورودی، مسیر سیال را کاملاً ببندد. هرچه فشار بیشتر باشد، نیروی واردشده به مکانیزم شیر افزایش پیدا می‌کند.
به همین دلیل نباید صرفاً بر اساس سایز اتصال، شناور انتخاب کرد.
حداکثر فشار مجاز هر مدل باید از مشخصات سازنده همان محصول کنترل شود.
تنظیم سطح آب با فلوتر
در بسیاری از مدل‌ها می‌توان موقعیت شناور یا اهرم را تنظیم کرد تا سطح قطع جریان تغییر کند.
این موضوع زمانی اهمیت دارد که نباید مخزن تا بالاترین نقطه پر شود یا نیاز به فضای خالی مشخصی در بالای مخزن وجود دارد.
پس از نصب نیز باید عملکرد شناور در شرایط واقعی بررسی شود تا اطمینان حاصل شود:
- شیر در سطح موردنظر کاملاً بسته میشود؛
- شناور به دیواره یا تجهیزات داخلی مخزن گیر نمی‌کند؛
- حرکت اهرم آزاد است؛
- نشتی از محل اتصال وجود ندارد.
شناور استیل برای چه سیالاتی مناسب است؟
عبارت «شناور استیل» به‌تنهایی مشخص نمی‌کند محصول با هر نوع سیالی سازگار است.
سازگاری به جنس تمام قطعات در تماس با سیال بستگی دارد؛ از جمله:
- بدنه یا نازل شیر
- شناور
- محور و اهرم
- آب‌بندها
- واشرها
- قطعات داخلی
بنابراین برای آب معمولاً انتخاب ساده‌تر است، اما برای اسیدها، مواد شیمیایی، محلول‌های فرآیندی، مواد غذایی یا سیالات داغ باید سازگاری تمام اجزا بررسی شود.
شناور استیل در مخازن صنایع غذایی و دارویی
استنلس استیل به دلیل مقاومت مناسب در برابر خوردگی در بسیاری از تجهیزات غذایی و دارویی استفاده میشود؛ با این حال وجود واژه «استیل» روی یک شناور به معنی بهداشتی بودن کامل آن نیست.
برای استفاده در خطوط حساس باید مواردی مانند گرید استیل، جنس آب‌بند، طراحی نقاط مرده، قابلیت شست‌وشو و استانداردهای پروژه بررسی شود.
در چنین کاربردهایی بهتر است شناور بر اساس مشخصات فنی همان فرآیند انتخاب شود.
برای مشاهده تجهیزات مربوط به این حوزه، دسته مخازن صنایع غذایی نیز در سایت موجود است.
تفاوت شناور استیل و ونت مخزن
شناور و ونت هر دو میتوانند روی مخزن نصب شوند اما نقش آنها کاملاً متفاوت است.
شناور وظیفه کنترل سطح مایع و ورود سیال را بر عهده دارد.
در مقابل، ونتیلاتور مخزن استیل برای ارتباط فضای گازی داخل مخزن با محیط یا سیستم تنفسی مخزن استفاده میشود.
بنابراین ونت جایگزین شناور نیست و شناور نیز وظیفه کنترل فشار یا تنفس مخزن را انجام نمی‌دهد.
مزایای شناور مکانیکی استیل
مهم‌ترین مزایای این نوع سیستم عبارت‌اند از:
- عملکرد بدون نیاز به برق
- ساختار مکانیکی نسبتاً ساده
- کنترل خودکار سطح مایع
- کاهش احتمال سرریز مخزن
- امکان تنظیم سطح در برخی مدل‌ها
- مناسب برای بسیاری از مخازن ذخیره
- سرویس و بررسی نسبتاً ساده
- مقاومت مناسب در برابر محیط مرطوب در مدل‌های استنلس
البته طول عمر واقعی محصول به کیفیت ساخت، شرایط سیال، فشار کاری و نگهداری آن بستگی دارد.
نگهداری شناور استیل
برای حفظ عملکرد صحیح شناور، بهتر است به‌صورت دوره‌ای چند مورد بررسی شود.
حرکت Float و اهرم باید آزاد باشد و رسوب یا جسم خارجی مانع حرکت آن نشده باشد.
آب‌بندی شیر باید کنترل شود؛ زیرا فرسودگی سیت یا قطعات داخلی می‌تواند باعث ادامه ورود آب پس از رسیدن مخزن به سطح تنظیم‌شده شود.
محل اتصال به مخزن نیز باید از نظر نشتی بررسی شود.
در محیط‌هایی با رسوب زیاد، تمیزکاری دوره‌ای مکانیزم می‌تواند از اختلال در عملکرد جلوگیری کند.
علائم خرابی یا تنظیم نبودن فلوتر
چند نشانه می‌تواند بیانگر نیاز به سرویس باشد:
- مخزن پس از پر شدن سرریز می‌کند؛
- ورود آب به‌طور کامل قطع نمی‌شود؛
- شناور گیر می‌کند؛
- سطح قطع بیش از حد بالا یا پایین است؛
- مخزن بسیار کند پر میشود؛
- از محل اتصال نشتی وجود دارد؛
- Float آسیب دیده یا مایع وارد آن شده است.
در چنین شرایطی باید ابتدا علت مشخص شود و سپس تنظیم یا تعویض قطعه انجام گیرد.
قیمت شناور استیل
قیمت شناور استیل به مشخصات محصول وابسته است و نمی‌توان برای تمام مدل‌ها یک قیمت ثابت در نظر گرفت.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- سایز اتصال
- جنس Float و سایر قطعات
- ساختار شیر
- نوع اتصال
- ظرفیت عبور جریان
- فشار کاری
- برند یا سازنده
- تعداد سفارش
- موجودی بازار
برای استعلام قیمت روز فلوتر استیل بهتر است مشخصات مخزن و شرایط کاری اعلام شود.

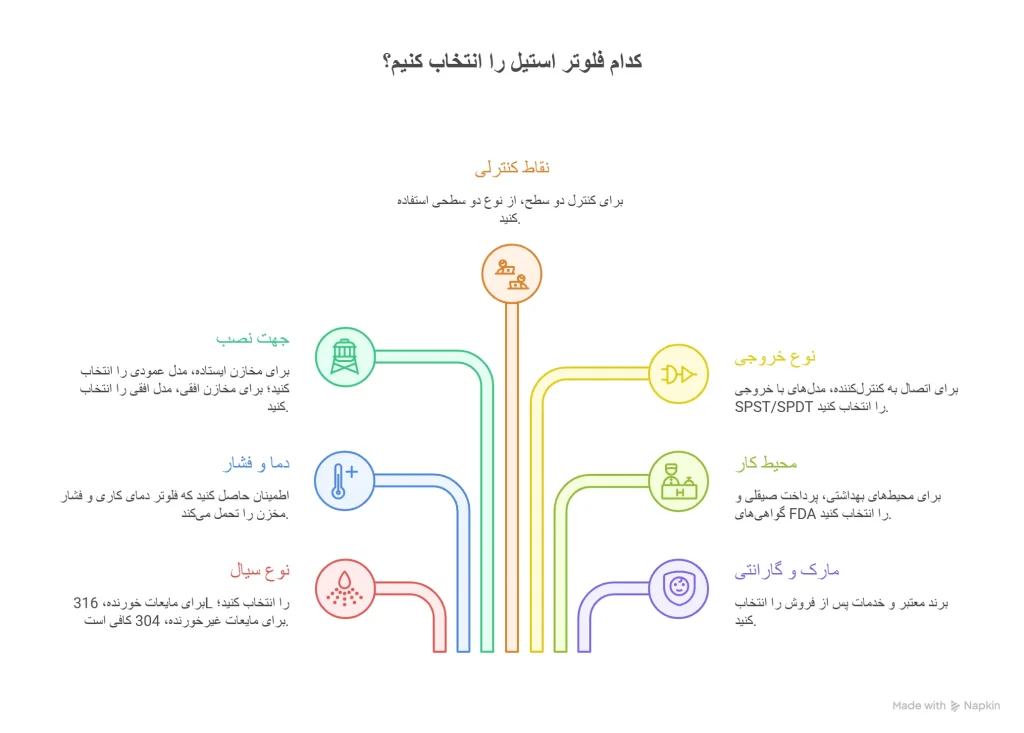

راهنمای خرید شناور استیل
پیش از خرید این اطلاعات را مشخص کنید:
- نوع سیال داخل مخزن
- سایز ورودی
- فشار ورودی
- دمای کاری
- دبی موردنیاز
- جنس موردنیاز قطعات در تماس با سیال
- محل نصب روی مخزن
- سطح موردنظر برای قطع جریان
- کاربرد صنعتی یا عمومی
- تعداد موردنیاز
این اطلاعات باعث میشود انتخاب محصول تنها بر اساس ظاهر یا سایز رزوه انجام نشود.
برای مشاهده دیگر تجهیزات مرتبط با جریان و کنترل سیالات می‌توانید دسته شیرآلات استیل را نیز بررسی کنید.
سوالات متداول شناور استیل
شناور استیل چه کاری انجام می‌دهد؟
برای کنترل سطح مایع در مخزن استفاده میشود و با بالا آمدن سطح، جریان ورودی را محدود یا قطع می‌کند.
آیا فلوتر استیل به برق نیاز دارد؟
مدل مکانیکی معمولاً بدون برق کار می‌کند و عملکرد آن بر اساس حرکت Float و اهرم است.
شناور استیل برای مخزن آب مناسب است؟
بله، یکی از کاربردهای متداول Float Valve کنترل آب ورودی مخازن است؛ اما فشار، سایز و مشخصات محصول باید با سیستم هماهنگ باشد.
آیا شناور استیل همان لول سوئیچ است؟
خیر. شناور مکانیکی مستقیماً جریان را کنترل می‌کند، اما Level Switch معمولاً یک سیگنال الکتریکی برای سیستم کنترل ایجاد می‌کند.
چرا شناور بعد از پر شدن مخزن آب را کامل قطع نمی‌کند؟
گیرکردن اهرم، رسوب، فرسودگی آب‌بند، آسیب مکانیزم یا فشار نامتناسب می‌تواند از دلایل احتمالی باشد.
برای سفارش شناور چه اطلاعاتی لازم است؟
سایز اتصال، فشار و دمای کاری، نوع سیال، دبی موردنیاز و مشخصات مخزن مهم‌ترین اطلاعات اولیه هستند.
خرید شناور استیل از آدلی استیل نیروانا
برای خرید شناور استیل یا فلوتر استیل ابتدا نوع مخزن و شرایط واقعی خط را مشخص کنید. انتخاب صحیح سایز و مکانیزم شناور می‌تواند از سرریز شدن مخزن جلوگیری کرده و کنترل سطح را بدون نیاز به سیستم الکتریکی پیچیده انجام دهد.
برای استعلام قیمت و موجودی، سایز اتصال، فشار ورودی، نوع سیال و تعداد موردنیاز را برای واحد فروش آدلی استیل نیروانا ارسال کنید.
