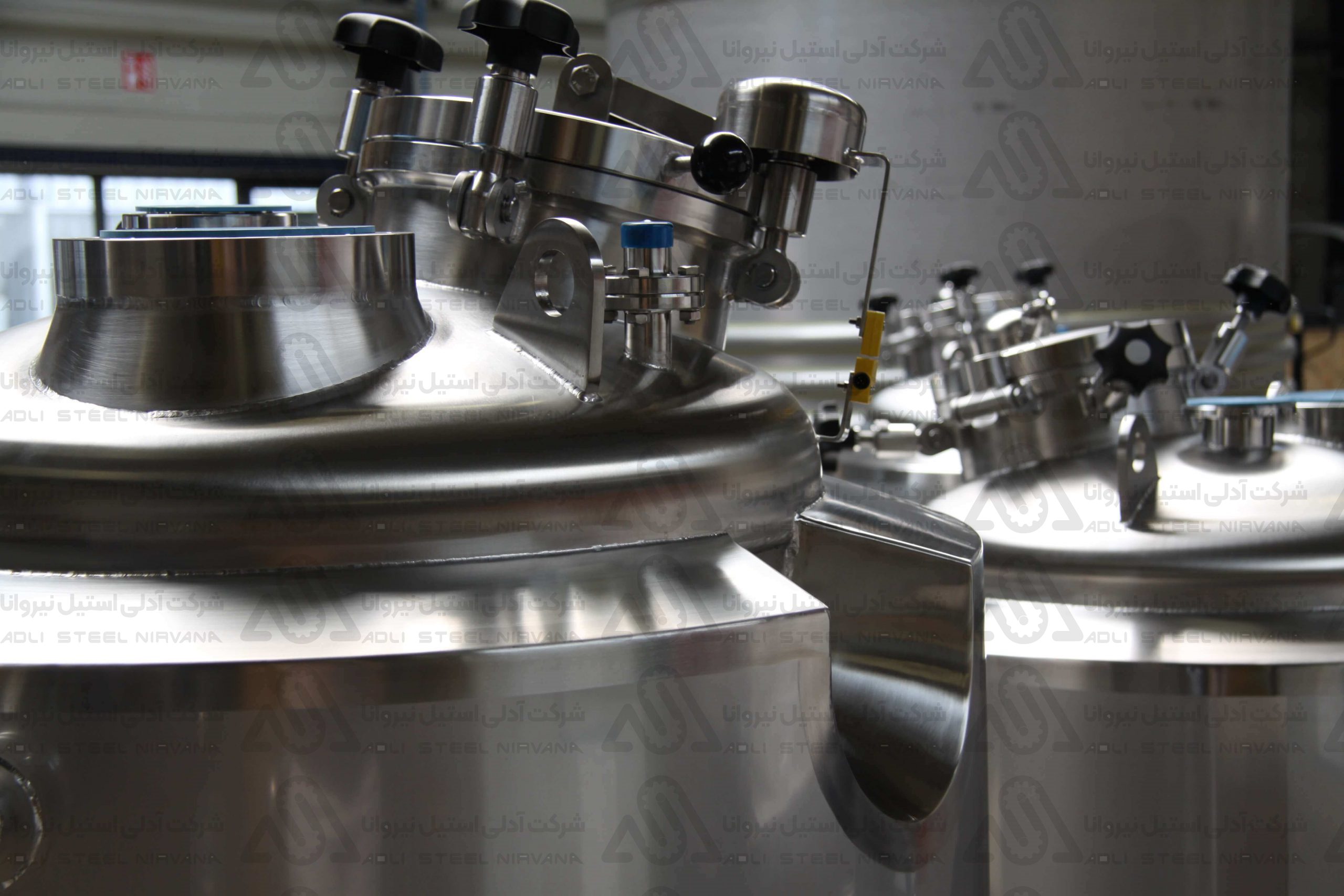

مخزن استیل

برای خرید مخزن استیل تنها اعلام حجم کافی نیست. نوع سیال، ظرفیت مفید و کل، گرید متریال، فشار و دمای طراحی، ضخامت، نوع کف و سقف، Finish داخلی، نوع اتصالات، منهول، روش تخلیه و الزامات شست‌وشو باید مشخص شوند.

بنابراین قبل از قیمت‌گذاری، نوع واقعی سرویس مخزن باید تعریف شود.

مخزن استیل چیست؟

مخزن استنلس استیل یک Vessel ساخته‌شده از ورق و اجزای استنلس استیل است که برای نگهداری یا پردازش سیال طراحی می‌شود.

بسته به پروژه، مخزن ممکن است برای:

• آب؛
• مواد غذایی؛
• نوشیدنی؛
• مواد شیمیایی؛
• مواد اولیه فرایندی؛
• محصولات دارویی؛
• محلول‌های شست‌وشو

در نظر گرفته شود.

اما مناسب‌بودن مخزن برای هرکدام از این مواد به Grade، طراحی و شرایط کار بستگی دارد.

مخزن ذخیره و مخزن فرایندی چه تفاوتی دارند؟

مخزن ذخیره یا Storage Tank عمدتاً برای نگهداری ماده طراحی می‌شود.

مخزن فرایندی یا Process Tank ممکن است علاوه بر نگهداری، عملیاتی مانند:

• اختلاط؛
• گرم‌کردن؛
• سردکردن؛
• واکنش؛
• Hold کردن محصول؛
• Feeding به خط

را انجام دهد.

به همین دلیل Process Tank ممکن است به اجزایی مانند Agitator، Jacket، Coil، Sensor و Instrument Connection نیاز داشته باشد.

این تجهیزات نباید برای همه مخازن استیل به‌صورت پیش‌فرض در نظر گرفته شوند.

مخزن استیل 304

استیل 304 یکی از متریال‌های پرکاربرد در ساخت تجهیزات و مخازن است.

این Grade برای بسیاری از محیط‌های عمومی و سیالات با شرایط خوردگی محدود قابل بررسی است.

مزیت آن ترکیبی از:

• مقاومت مناسب به خوردگی؛
• قابلیت Fabrication؛
• جوشکاری مناسب؛
• دسترسی گسترده

است.

اما 304 برای همه مواد شیمیایی یا محیط‌های دارای کلراید بالا انتخاب مناسبی نیست.

برای اطلاعات بیشتر می‌توانید صفحه لوله استیل 304 را نیز بررسی کنید.

مخزن استیل 316 و 316L

در بسیاری از پروژه‌هایی که مقاومت خوردگی بیشتری لازم است، 316 یا 316L بررسی می‌شود.

وجود مولیبدن در خانواده 316 باعث می‌شود در بسیاری از محیط‌های حاوی Chloride مقاومت به Pitting بهتری نسبت به 304 داشته باشد.

316L نیز Carbon پایین‌تری دارد و در بسیاری از تجهیزات جوشی فرایندی رایج است.

با این حال، حتی 316L نیز برای تمام اسیدها و مواد شیمیایی مناسب نیست.

Material Selection باید بر اساس نوع سیال، غلظت، دما و شرایط شست‌وشو انجام شود.

مخزن استیل 304 بهتر است یا 316؟

انتخاب باید مهندسی باشد، نه صرفاً بر اساس قیمت.

اگر محیط خورندگی محدودی داشته باشد، 304 می‌تواند انتخاب اقتصادی‌تری باشد.

برای محیط‌های Chloride یا شرایط خورنده‌تر، 316L ممکن است گزینه مناسب‌تری باشد.

اما گرید بالاتر همیشه به معنی انتخاب صحیح نیست.

برای یک ماده شیمیایی خاص باید Compatibility واقعی متریال بررسی شود.

مخزن اتمسفریک چیست؟

Atmospheric Tank معمولاً برای کار در محدوده نزدیک به فشار اتمسفر طراحی می‌شود.

این نوع مخزن را نباید با Pressure Vessel یکسان دانست.

حتی در یک مخزن اتمسفریک نیز موضوعاتی مانند:

• Vent؛
• Vacuum ناشی از تخلیه؛
• پرشدن سریع؛
• Thermal Expansion؛
• بارهای سازه‌ای

باید در طراحی در نظر گرفته شوند.

وجود درب بسته به معنی Pressure Vessel بودن مخزن نیست.

مخزن تحت فشار

اگر Vessel قرار است تحت فشار داخلی یا شرایط خلأ مشخص کار کند، طراحی آن باید بر اساس Design Code و الزامات پروژه انجام شود.

در چنین کاربردی پارامترهایی مانند:

Design Pressure، Design Temperature، Material، Corrosion Allowance، Weld Joint، NDT و Hydro/Pneumatic Test

اهمیت پیدا می‌کنند.

بنابراین نباید یک مخزن استیل معمولی را صرفاً با افزایش ضخامت ورق به مخزن تحت فشار تبدیل کرد.

اگر پروژه نیاز به Pressure Vessel دارد، این Requirement باید از ابتدا مشخص شود.

ضخامت ورق مخزن چگونه تعیین می‌شود؟

ضخامت یک عدد ثابت برای همه مخازن نیست.

به عواملی مانند:

• قطر مخزن؛
• ارتفاع؛
• ظرفیت؛
• فشار داخلی یا خارجی؛
• وزن سیال؛
• Density؛
• نوع Head؛
• بارهای مکانیکی؛
• Design Code

وابسته است.

بنابراین نمی‌توان گفت مثلاً «مخزن 1000 لیتری حتماً ورق X میلی‌متر می‌خواهد».

ضخامت باید از طراحی واقعی استخراج شود.

ظرفیت اسمی و ظرفیت مفید

دو اصطلاح باید از هم جدا شوند:

Gross Volume: حجم هندسی یا کل مخزن.

Working Volume: حجم قابل استفاده در شرایط عملیاتی.

معمولاً بخشی از فضای بالای مخزن برای Freeboard، Foam، Expansion یا نیازهای فرایندی خالی می‌ماند.

بنابراین هنگام سفارش بهتر است مشخص شود عدد اعلام‌شده:

حجم کل است یا حجم مفید؟

مخزن عمودی یا افقی

مخازن می‌توانند Vertical یا Horizontal طراحی شوند.

مخزن عمودی معمولاً فضای کف کمتری اشغال می‌کند.

مخزن افقی می‌تواند برای برخی محدودیت‌های ارتفاع یا شرایط نصب مناسب‌تر باشد.

انتخاب باید بر اساس فضای سایت، فرایند، نحوه Support و شرایط سرویس انجام شود.

کف مخزن

نوع Bottom روی Drainability و ساخت مخزن اثر دارد.

بر حسب کاربرد ممکن است طرح‌هایی مانند:

• Flat Bottom؛
• Sloped Bottom؛
• Conical Bottom؛
• Dished Head

استفاده شوند.

برای خطوطی که تخلیه کامل و Cleaning اهمیت دارد، هندسه کف باید با این Requirement سازگار باشد.

منهول مخزن استیل

Manhole امکان دسترسی برای Inspection، Maintenance و Cleaning را فراهم می‌کند.

منهول ممکن است روی سقف یا Side Wall نصب شود.

نوع، ابعاد، Gasket، Closure Mechanism و Pressure Rating آن باید با طراحی مخزن هماهنگ باشند.

برای مشاهده این قطعه می‌توانید صفحه دریچه منهول استیل را بررسی کنید.

همچنین مقاله درب منهول و مخزن استنلس استیل اطلاعات تکمیلی در این زمینه ارائه می‌دهد.

اتصالات ورودی و خروجی مخزن

قبل از ساخت، Nozzle Schedule باید مشخص شود.

این اطلاعات می‌تواند شامل موارد زیر باشد:

سایز و نوع Connection نیز باید تعیین شود.

اتصال کلمپی، فلنجی یا رزوه‌ای؟

نوع Connection به صنعت و کاربرد بستگی دارد.

در سیستم‌های Hygienic ممکن است Clamp Connection استفاده شود.

در سرویس‌های صنعتی، Flanged Connection رایج است.

Threaded Connection نیز در برخی کاربردها استفاده می‌شود.

هیچ نوع اتصال را نمی‌توان برای همه مخازن بهترین انتخاب دانست.

سطح داخلی مخزن

Surface Finish در مخازن غذایی و دارویی اهمیت بیشتری پیدا می‌کند.

اما عبارت‌هایی مانند:

داخل براق

یا

Mirror

برای Specification حرفه‌ای کافی نیستند.

در پروژه‌های حساس باید مقدار Ra و نوع Finish مشخص شود.

مثلاً ممکن است پروژه Mechanical Polish یا Electropolish درخواست کند.

این Requirement باید در Drawing و Datasheet درج شود.

Ra مخزن دارویی

Ra معیار زبری سطح است.

اما یک عدد ثابت را نباید به تمام مخازن دارویی نسبت داد.

مقدار مورد نیاز باید مطابق:

• User Requirement Specification؛
• ASME BPE در صورت کاربرد؛
• استاندارد داخلی کارخانه؛
• فرایند محصول

تعیین شود.

پس ادعای عمومی «تمام مخازن دارویی Ra زیر 0.5 دارند» دقیق نیست.

Mechanical Polish و Electropolish

Mechanical Polishing با استفاده از عملیات سایشی Surface Finish را بهبود می‌دهد.

Electropolishing فرایندی الکتروشیمیایی است.

این دو روش یکسان نیستند.

اگر پروژه EP نیاز دارد، عبارت «پولیش» به‌تنهایی کافی نیست و باید Electropolish صراحتاً در Specification ذکر شود.

مخزن CIP

CIP یا Cleaning-In-Place به معنی تمیزکاری تجهیز بدون بازکردن کامل سیستم است.

برای اینکه یک مخزن برای CIP مناسب باشد، تنها استیل بودن کافی نیست.

مواردی مانند:

• Spray Device؛
• Coverage؛
• Drainability؛
• Nozzle Location؛
• Dead Zones؛
• Surface Finish؛
• Cleaning Flow

باید بررسی شوند.

بنابراین CIP Capability باید جزئی از Design Requirement باشد.

SIP

در برخی صنایع دارویی از SIP یا Sterilization-In-Place استفاده می‌شود.

این فرایند می‌تواند دمای بالاتر و الزامات متفاوتی برای Gasket، Instrumentation، Vessel و Piping ایجاد کند.

پس نمی‌توان هر مخزن 316L را به‌صورت خودکار SIP Compatible دانست.

مخزن دوجداره یا Jacketed Tank

در صورت نیاز به Heating یا Cooling، مخزن می‌تواند Jacket داشته باشد.

نوع Jacket ممکن است بر اساس Design متفاوت باشد.

برای سفارش باید مشخص شود:

• Heating یا Cooling؛
• Utility؛
• دمای ورودی؛
• فشار Utility؛
• Heat Load؛
• زمان مورد نیاز فرایند.

بدون این اطلاعات طراحی Jacket دقیق نیست.

مخزن همزن‌دار

Process Tank ممکن است به Agitator مجهز شود.

انتخاب همزن به مواردی مانند:

• ویسکوزیته؛
• حجم؛
• Density؛
• نوع عملیات؛
• RPM؛
• Shear Requirement

وابسته است.

صرف انتخاب یک موتور قوی‌تر الزاماً Mixing بهتری ایجاد نمی‌کند.

Impeller و Baffle نیز جزئی از طراحی هستند.

پایه و ساپورت

Support مخزن باید با وزن Empty و Operating Weight سازگار باشد.

برای مخزن عمودی ممکن است Leg یا Skirt استفاده شود.

مخزن افقی ممکن است Saddle داشته باشد.

همچنین بارهای Seismic و Wind در پروژه‌های مربوطه باید در طراحی لحاظ شوند.

آیا مخزن استیل Food Grade است؟

فقط Grade 304 یا 316L چنین چیزی را ثابت نمی‌کند.

برای کاربرد غذایی، مواردی مانند:

• Finish؛
• Weld Quality؛
• Gasket؛
• Drainability؛
• Cleaning؛
• Material Documentation

نیز اهمیت دارند.

بنابراین بهتر است به جای عبارت کلی «Food Grade»، مشخصات واقعی Hygienic Design اعلام شود.

مخزن دارویی

مخازن Pharmaceutical ممکن است Requirementهای سخت‌گیرانه‌تری داشته باشند.

ASME BPE در پروژه‌های Bioprocess یکی از مراجع مهم برای موضوعاتی مانند:

• Material؛
• Hygienic Design؛
• Surface Finish؛
• Fabrication؛
• Welding؛
• Inspection

است.

اما هر مخزن استیل 316L را نمی‌توان ASME BPE معرفی کرد.

Compliance باید در طراحی و مدارک واقعی محصول وجود داشته باشد.

مخزن تحت فشار و ASME

اگر محصول در دسته Pressure Vessel قرار بگیرد، ممکن است Design Code مانند ASME BPVC Section VIII در Specification پروژه تعیین شود.

در این حالت طراحی، متریال، Welding، Inspection و Testing باید مطابق Code مورد توافق انجام شوند.

در مقابل یک Storage Tank اتمسفریک الزاماً تحت همین Code قرار نمی‌گیرد.

بنابراین عبارت «مخزن استیل استاندارد ASME» بدون مشخص‌کردن Code و Design Basis کامل نیست.

جوشکاری مخزن

Weld Quality یکی از مهم‌ترین بخش‌های ساخت مخزن است.

در پروژه‌های حساس ممکن است مواردی مانند:

• WPS؛
• PQR؛
• Welder Qualification؛
• Purging؛
• NDT؛
• Surface Treatment

مورد نیاز باشند.

نوع و سطح Inspection باید قبل از ساخت مشخص شود.

تست مخزن

نوع Test به طراحی و Code بستگی دارد.

ممکن است پروژه به:

• Hydrostatic Test؛
• Leak Test؛
• NDT؛
• PMI؛
• Surface Roughness Test

نیاز داشته باشد.

نباید بدون Specification اعلام کرد که همه مخازن تحت همه این تست‌ها قرار می‌گیرند.

MTC و Traceability

برای پروژه‌های صنعتی، غذایی و دارویی ممکن است Material Test Certificate اهمیت داشته باشد.

MTC می‌تواند Grade و Heat Number مواد را مستند کند.

در پروژه‌های حساس، Traceability ورق، نازل، Head و سایر Wetted Parts باید از ابتدا در برنامه ساخت پیش‌بینی شود.

قیمت مخزن استیل

قیمت مخزن فقط بر اساس حجم تعیین نمی‌شود.

عوامل اصلی قیمت شامل:

• ظرفیت؛
• قطر و ارتفاع؛
• Grade استیل؛
• ضخامت؛
• وزن نهایی؛
• تعداد Nozzle؛
• نوع Head و Bottom؛
• منهول؛
• Finish داخلی؛
• Jacket؛
• Agitator؛
• Instrumentation؛
• Design Code؛
• Test و Documentation

هستند.

در نتیجه دو مخزن 2000 لیتری می‌توانند قیمت کاملاً متفاوتی داشته باشند.

اطلاعات لازم برای استعلام قیمت

ارسال Datasheet یا Drawing بهترین روش برای دریافت پیشنهاد فنی دقیق است.

سوالات متداول

مخزن استیل 304 بهتر است یا 316L؟

وابسته به سیال است. 316L در بسیاری از محیط‌های خورنده و کلرایدی مقاومت بیشتری دارد، اما انتخاب باید بر اساس سرویس انجام شود.

ضخامت مخزن استیل چقدر است؟

عدد ثابتی ندارد و باید بر اساس ظرفیت، ابعاد، فشار و Design Code محاسبه شود.

آیا مخزن استیل زنگ می‌زند؟

در شرایط نامناسب امکان خوردگی وجود دارد. Stainless Steel به معنی مصونیت مطلق از خوردگی نیست.

آیا مخزن 316L حتماً دارویی است؟

خیر. Grade فقط یکی از پارامترهاست؛ Finish، Welding، Drainability و مدارک نیز اهمیت دارند.

آیا مخزن استیل CIP است؟

فقط اگر طراحی آن برای CIP انجام شده باشد.

آیا هر مخزن استیل می‌تواند تحت فشار کار کند؟

خیر. مخزن تحت فشار باید برای Design Pressure مشخص طراحی شود.

مخزن دوجداره چه کاربردی دارد؟

معمولاً برای Heating یا Cooling فرایند استفاده می‌شود، ولی Jacket باید بر اساس شرایط Utility طراحی شود.

قیمت مخزن استیل چگونه محاسبه می‌شود؟

بر اساس متریال، ابعاد، ضخامت، وزن، تجهیزات جانبی، Finish، Design Code و شرایط ساخت.

خرید و استعلام قیمت مخزن استیل

برای خرید مخزن استیل بهتر است قبل از استعلام قیمت، شرایط واقعی فرایند مشخص شود.

تنها عبارت «مخزن استیل 1000 لیتری» برای ساخت یک تجهیز صنعتی یا بهداشتی کافی نیست.

حداقل باید سیال، ظرفیت مفید، Grade، فشار، دما، Surface Finish، اتصالات و تجهیزات جانبی مشخص شوند.

آدلی استیل نیروانا می‌تواند درخواست تأمین یا ساخت مخزن استیل را بر اساس مشخصات فنی پروژه بررسی کند.

برای انتخاب تجهیزات دسترسی مخزن می‌توانید صفحه دریچه منهول استیل و مقاله درب منهول و مخزن استنلس استیل را نیز بررسی کنید.
