فلنج دنده‌ای استیل یا Stainless Steel Threaded Flange یکی از انواع فلنج‌های صنعتی است که اتصال آن به لوله از طریق رزوه داخلی انجام می‌شود. برخلاف فلنج‌هایی که برای نصب به جوشکاری نیاز دارند، در این مدل لوله رزوه‌شده داخل فلنج پیچ می‌شود و اتصال مکانیکی ایجاد می‌کند.
این ویژگی باعث می‌شود فلنج دنده‌ای در پروژه‌هایی که استفاده از اتصال رزوه‌ای پیش‌بینی شده یا انجام جوشکاری در محل مطلوب نیست، قابل بررسی باشد. برای انتخاب صحیح باید علاوه بر سایز، نوع رزوه، Grade استیل، Class، Face و شرایط فشار و دمای خط نیز مشخص شوند.
فلنج دنده‌ای استیل چیست؟

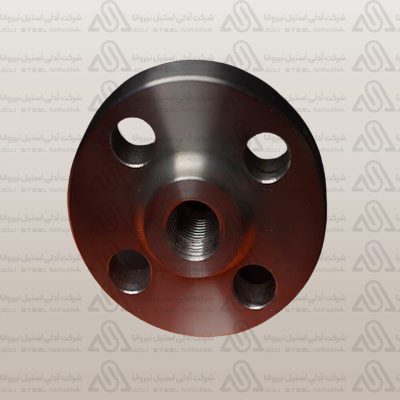

فلنج دنده‌ای دارای یک سوراخ مرکزی رزوه‌شده است. لوله‌ای که انتهای آن دارای Thread سازگار باشد داخل فلنج پیچ می‌شود و به این ترتیب اتصال میان Pipe و Flange شکل می‌گیرد.
در محتوای آموزشی آدلی نیز اشاره شده است که گام رزوه فلنج و لوله باید با یکدیگر هماهنگ باشند. همین موضوع یکی از مهم‌ترین نکات هنگام سفارش این محصول است.
این نوع فلنج نباید صرفاً براساس قطر اسمی انتخاب شود؛ زیرا دو قطعه با سایز یکسان اما استاندارد رزوه متفاوت ممکن است قابلیت اتصال صحیح به یکدیگر را نداشته باشند.
برای آشنایی با خانواده کامل این محصولات می‌توانید صفحه فلنج استیل را بررسی کنید.
مزیت اصلی؛ نصب بدون جوشکاری
یکی از تفاوت‌های اصلی Threaded Flange با بسیاری از مدل‌های دیگر این است که اتصال آن به لوله با پیچ شدن روی رزوه انجام می‌شود.
این ویژگی می‌تواند در پروژه‌هایی که:
- جوشکاری در محل محدود است؛
- خط از ابتدا برای اتصال Threaded طراحی شده؛
- مونتاژ و دمونتاژ اهمیت دارد؛
- تجهیزات رزوه‌ای در سیستم وجود دارند؛
- عملیات تعمیرات باید ساده‌تر انجام شود؛
مزیت ایجاد کند.
با این حال انتخاب فلنج دنده‌ای باید مطابق Piping Specification انجام شود و صرف سهولت نصب نباید دلیل جایگزینی آن با فلنج جوشی باشد.
نوع رزوه؛ مشخصه‌ای که باید حتماً کنترل شود
یکی از مهم‌ترین اطلاعات موردنیاز هنگام خرید فلنج دنده‌ای، نوع Thread است.
BSP، NPT یا سایر سیستم‌های رزوه از نظر هندسه و نحوه آب‌بندی یکسان نیستند. بنابراین مشخص کردن فقط سایز، برای خرید دقیق کافی نیست.
در منابع موجود آدلی نوع رزوه همین SKU به‌صورت قطعی مشخص نشده است؛ در نتیجه هنگام استعلام باید موارد زیر اعلام شوند:
- سایز اسمی
- نوع Thread
- رزوه موردنیاز لوله
- استاندارد پروژه
برای شناخت بهتر تفاوت رزوه‌ها می‌توانید مقاله تفاوت اتصالات دنده‌ای BSP و NPT را مطالعه کنید.
گرید استیل و کلاس فلنج
عنوان محصول مشخص می‌کند که فلنج از خانواده Stainless Steel است، اما Grade مشخصی برای تمام مدل‌های این صفحه تأیید نشده است.
اگر پروژه استیل 304، 316، 316L یا Grade دیگری نیاز دارد، همان متریال باید براساس مدارک مهندسی سفارش داده شود.
برای آشنایی بیشتر با گریدهای پرکاربرد می‌توانید مقاله انواع استنلس استیل 304 و 316 را بررسی کنید.
Class نیز باید دقیقاً مشخص شود. عدد Class به‌تنهایی معادل یک فشار کاری ثابت نیست و فشار مجاز نهایی به متریال، دما و استاندارد طراحی وابسته است.
بنابراین در خرید فلنج دنده‌ای باید Size + Class + Material + Thread + Face به‌صورت هم‌زمان بررسی شوند.
تفاوت فلنج دنده‌ای با فلنج ساکت
فلنج دنده‌ای و فلنج ساکت از نظر نحوه نصب تفاوت اساسی دارند.
در Threaded Flange، لوله مستقیماً در رزوه داخلی فلنج پیچ می‌شود و اتصال اصلی نیاز به جوشکاری ندارد.
اما فلنج ساکت استیل دارای Socket برای ورود لوله است و روش اتصال آن متفاوت است.
به همین دلیل این دو محصول نباید فقط بر اساس سایز یا ظاهر فلنج جایگزین یکدیگر شوند.
همچنین برای بستن انتهای خط، محصول مناسب می‌تواند فلنج کور استیل باشد که کاربرد آن با فلنج دنده‌ای متفاوت است.
نکات مهم نصب
پیش از مونتاژ باید رزوه داخلی فلنج و رزوه لوله از نظر سلامت و تطابق بررسی شوند.
وجود آسیب، آلودگی یا تغییر شکل در Thread می‌تواند باعث نصب نامناسب یا نشتی شود.
روش آب‌بندی اتصال رزوه‌ای نیز باید براساس نوع Thread، سیال و دستورالعمل پروژه انتخاب شود. نمی‌توان یک Sealant یا روش ثابت را برای همه سرویس‌ها پیشنهاد کرد.
پس از نصب نیز موارد زیر کنترل شوند:
- هم‌راستایی فلنج
- عدم ایجاد تنش اضافی روی لوله
- تطابق سوراخ پیچ‌ها با فلنج مقابل
- وضعیت Gasket
- Tightening صحیح پیچ‌ها
- عدم نشتی پس از راه‌اندازی
قیمت و خرید فلنج دنده‌ای استیل
قیمت فلنج دنده‌ای استیل به سایز، Class، Grade، استاندارد، نوع رزوه، Face، برند یا سازنده و تعداد سفارش وابسته است.
برای استعلام دقیق بهتر است مشخصات به شکل زیر ارسال شوند:
Threaded Flange + Size + Class + Material Grade + Thread Type + Face + Quantity
اگر محصول برای جایگزینی فلنج موجود سفارش داده می‌شود، اطلاعات حک‌شده روی فلنج فعلی نیز می‌تواند به انتخاب دقیق‌تر کمک کند.
آیا فلنج دنده‌ای نیاز به جوشکاری دارد؟
اتصال اصلی آن به لوله از طریق رزوه انجام می‌شود و برای این اتصال به جوشکاری نیاز ندارد.
رزوه آن BSP است یا NPT؟
نوع Thread همین SKU در منابع موجود مشخص نشده و باید هنگام سفارش تأیید شود.
آیا برای فشار بالا مناسب است؟
مناسب بودن آن باید براساس Class، متریال، دما و Piping Specification تعیین شود؛ عبارت Threaded Flange به‌تنهایی فشار مجاز را مشخص نمی‌کند.
گرید آن 304 است یا 316؟
Grade ثابت برای این صفحه تأیید نشده است و باید براساس مدل واقعی سفارش تعیین شود.
چه تفاوتی با فلنج ساکت دارد؟
فلنج دنده‌ای با رزوه به لوله متصل می‌شود؛ فلنج ساکت ساختار اتصال متفاوتی دارد و معمولاً لوله داخل Socket آن قرار می‌گیرد.
خرید از آدلی استیل نیروانا
برای خرید فلنج دنده‌ای استیل، سایز، Class، Grade، نوع رزوه، Face و تعداد موردنیاز را اعلام کنید تا محصول متناسب با مشخصات خط بررسی شود.
برای مقایسه سایر گزینه‌ها نیز می‌توانید دسته فلنج استیل و محصول فلنج ساکت استیل را مشاهده کنید.
