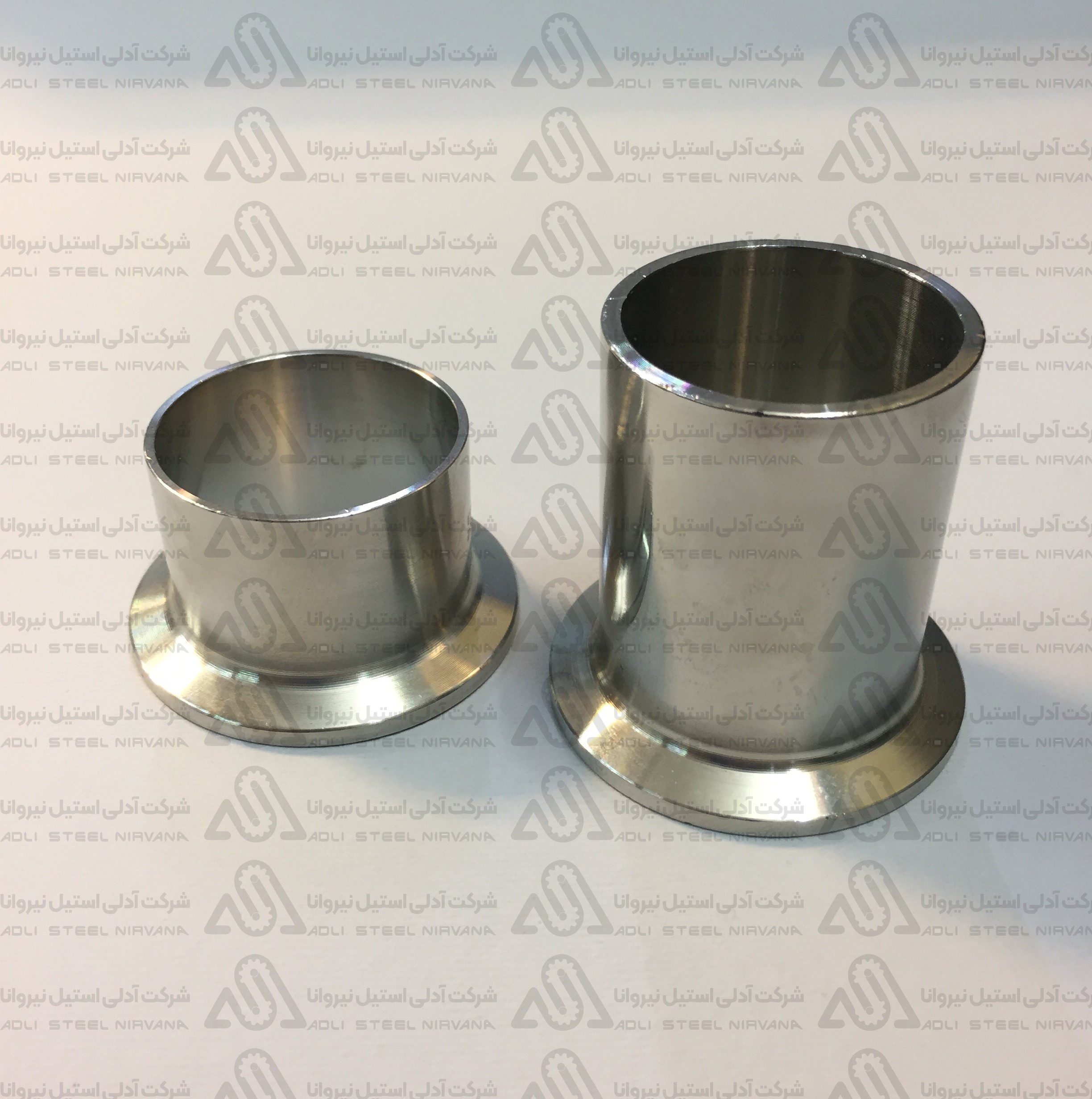

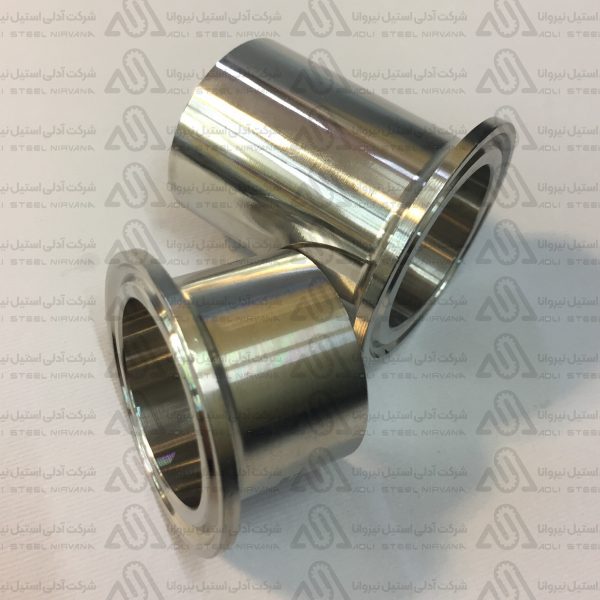

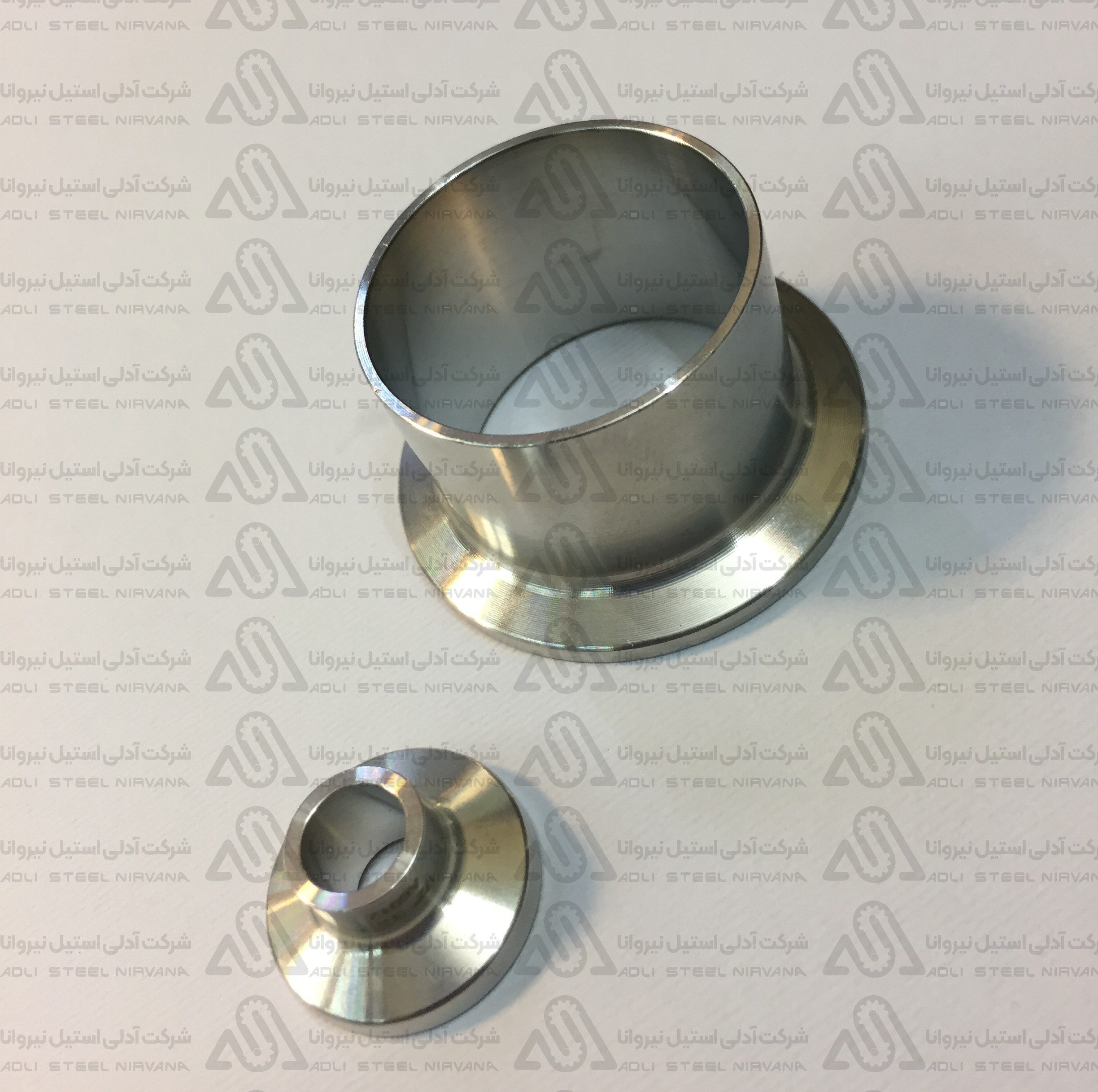

فرول کلمپ استیل که با نام‌های تی‌سی، TC Ferrule و Tri-Clamp Ferrule نیز شناخته می‌شود، یکی از اجزای اصلی سیستم اتصال کلمپی در خطوط استنلس استیل است. این قطعه دارای یک لبه مخصوص برای قرارگیری گسکت و کلمپ بوده و امکان ایجاد اتصال سریع میان دو بخش خط را فراهم می‌کند.
فرول‌های کلمپی در خطوط غذایی، دارویی، شیمیایی و سایر سیستم‌هایی که قابلیت باز کردن اتصال، شست‌وشو و سرویس دوره‌ای اهمیت دارد کاربرد دارند.
فرول کلمپ چیست؟
فرول بخش فلزی Connection کلمپی است.
در یک اتصال Tri-Clamp معمولاً دو فرول مقابل یکدیگر قرار می‌گیرند، گسکت بین آنها قرار داده می‌شود و سپس کلمپ دور لبه‌های دو فرول بسته می‌شود.
این مجموعه باعث می‌شود Connection بدون نیاز به فلنج‌های پیچ‌ومهره‌ای بزرگ باز و بسته شود.
اجزای اتصال Tri-Clamp
یک Connection کامل معمولاً از سه بخش اصلی تشکیل می‌شود:
- دو فرول
- یک گسکت
- یک بست کلمپی
هماهنگ بودن سایز و شکل این اجزا برای آب‌بندی صحیح اهمیت زیادی دارد.
برای مشاهده بست مورد استفاده در این سیستم می‌توانید کلمپ استیل را بررسی کنید.
کاربرد فرول استیل
فرول کلمپی بسته به مشخصات مدل در سیستم‌های مختلف استفاده می‌شود؛ از جمله:
- صنایع غذایی
- صنایع لبنی
- صنایع نوشیدنی
- صنایع دارویی
- بیوتکنولوژی
- صنایع آرایشی و بهداشتی
- صنایع شیمیایی
- تجهیزات مخازن
- خطوط فرآیندی استیل
در هر پروژه باید متریال، ابعاد و شرایط کاری Connection بررسی شوند.
فرول در صنایع غذایی
در خطوط غذایی، امکان باز کردن Connection برای Cleaning و Inspection اهمیت زیادی دارد.
Tri-Clamp Connection به دلیل ساختار قابل باز شدن، در بسیاری از تجهیزات فرآیندی این صنایع مورد استفاده قرار می‌گیرد.
انتخاب Gasket و Grade استیل نیز باید متناسب با محصول و شرایط شست‌وشو انجام شود.
فرول در صنایع دارویی
در خطوط دارویی ممکن است علاوه بر سایز، مشخصاتی مانند:
- Grade
- Surface Finish
- کیفیت سطح داخلی
- نوع Gasket
- شرایط CIP
- شرایط SIP
اهمیت داشته باشند.
اگر پروژه Specification مشخصی دارد، فرول باید با همان مشخصات سفارش داده شود.
گرید استیل فرول
در محتوای آدلی، گریدهای زیر برای خانواده فرول مطرح شده‌اند:
304: برای بسیاری از کاربردهای عمومی و صنایع غذایی قابل بررسی است.
316: برای محیط‌هایی با نیاز بیشتر به مقاومت خوردگی مورد استفاده قرار می‌گیرد.
316L: در سیستم‌های بهداشتی و فرآیندهایی که شرایط متریال حساس‌تر است کاربرد دارد.
گرید واقعی محصول موجود باید هنگام استعلام تأیید شود.
تفاوت 304 و 316
انتخاب Grade فقط براساس قیمت نباید انجام شود.
نوع سیال، مواد شوینده، دما و شرایط محیطی میتوانند در انتخاب Material اثر داشته باشند.
برای اطلاعات بیشتر می‌توانید مقاله انواع استنلس استیل 304 و 316 را مطالعه کنید.
سایز فرول کلمپ
در زمان سفارش فقط نام سایز لوله کافی نیست.
باید مشخص شود:
- قطر لوله
- قطر لبه فرول
- نوع سیستم کلمپی
- ابعاد Connection موجود
در بعضی سایزها ممکن است قطر Flange مشترک باشد؛ بنابراین بهتر است ابعاد واقعی قطعه موجود یا Datasheet پروژه بررسی شود.
گسکت فرول
گسکت میان دو سطح فرول قرار می‌گیرد و وظیفه آب‌بندی Connection را بر عهده دارد.
جنس Gasket باید با:
- نوع سیال
- Temperature
- مواد شست‌وشو
- شرایط فرآیند
سازگار باشد.
استفاده از گسکت نامناسب می‌تواند باعث نشتی یا کاهش عمر Connection شود.
سطح تماس گسکت
سطوحی که گسکت روی آنها قرار می‌گیرد باید سالم، تمیز و بدون آسیب باشند.
خراش، ضربه یا تغییر شکل لبه فرول می‌تواند روی کیفیت آب‌بندی اثر بگذارد.
پیش از مونتاژ بهتر است این سطوح کنترل شوند.
بست کلمپ
کلمپ وظیفه نگه داشتن دو فرول و گسکت در کنار یکدیگر را دارد.
بست باید از نظر سایز با فرول‌ها هماهنگ باشد.
سفت کردن بیش از حد نیز همیشه به معنی آب‌بندی بهتر نیست و می‌تواند به Gasket یا اجزای Connection فشار اضافی وارد کند.
تفاوت فرول و کلمپ
فرول و کلمپ یک قطعه نیستند.
فرول: بخش انتهایی اتصال است که روی خط یا تجهیز قرار دارد.
کلمپ: بست مکانیکی است که دو فرول را به یکدیگر متصل نگه می‌دارد.
به همین دلیل برای تکمیل Connection معمولاً هر دو جزء موردنیاز هستند.
تفاوت فرول و کورکن کلمپ
کورکن کلمپ استیل برای مسدود کردن انتهای یک Connection کلمپی استفاده می‌شود.
اما فرول برای ایجاد Connection میان خط و تجهیزات طراحی شده است.
این دو قطعه از یک خانواده Connection هستند ولی کاربرد متفاوتی دارند.
اتصال فرول به لوله
بخش استوانه‌ای فرول در سمت لوله یا تجهیز قرار می‌گیرد.
روش اتصال این قسمت باید مطابق طراحی واقعی فرول و مشخصات سیستم انجام شود.
نوع دقیق Connection سمت لوله برای SKU حاضر باید از روی محصول واقعی تأیید شود.
شست‌وشو و سرویس
یکی از مزایای مهم سیستم Tri-Clamp امکان باز کردن Connection برای بررسی و Cleaning است.
در هنگام باز کردن بهتر است:
- خط کاملاً ایمن و بدون فشار باشد.
- کلمپ باز شود.
- گسکت از نظر آسیب بررسی شود.
- سطح دو فرول تمیز شود.
- هنگام مونتاژ مجدد Alignment کنترل شود.
استفاده در CIP
در خطوط دارای CIP، فرول بخشی از مسیر فرآیندی است و کیفیت سطح داخلی و شکل Connection اهمیت دارد.
اگر پروژه دارای الزام مشخص برای Surface Finish یا Ra است، این مقدار باید در زمان سفارش اعلام شود.
برای SKU حاضر Ra مشخصی ثبت نشده است.
استفاده در SIP
در فرآیندهای SIP باید علاوه بر Grade فرول، مقاومت گسکت و سایر اجزای Connection در برابر دما بررسی شود.
تمام مجموعه Connection باید برای شرایط استریلیزاسیون مناسب باشد.
فشار کاری اتصال کلمپی
Pressure Rating یک اتصال Tri-Clamp تنها به خود فرول وابسته نیست.
مواردی مانند:
- سایز
- نوع کلمپ
- گسکت
- دما
- طراحی Connection
بر فشار مجاز مجموعه اثر می‌گذارند.
برای محصول حاضر فشار کاری مشخصی در منابع موجود ثبت نشده است.
نصب صحیح فرول
هنگام مونتاژ Connection:
- دو فرول باید هم‌راستا باشند.
- Gasket باید درست در محل قرار گیرد.
- گسکت نباید پیچیده یا از محل خارج شده باشد.
- Clamp باید صحیح روی دو لبه بنشیند.
- بست به شکل یکنواخت بسته شود.
- پس از راه‌اندازی اتصال از نظر نشتی بررسی شود.
قیمت فرول کلمپ استیل
قیمت فرول کلمپ استیل یا تی‌سی به مشخصات قطعه بستگی دارد.
عوامل اصلی شامل:
- سایز
- Grade
- ابعاد فرول
- طول
- نوع Finish
- استاندارد ابعادی
- تعداد سفارش
هستند.
برای مقایسه قیمت باید مشخصات دو فرول کاملاً مشابه باشند.
اطلاعات لازم برای استعلام
برای دریافت قیمت دقیق بهتر است موارد زیر اعلام شوند:
- سایز
- قطر لوله
- قطر لبه کلمپی در صورت مشخص بودن
- Grade
- طول فرول در صورت الزام
- Surface Finish در صورت نیاز
- تعداد
- کاربرد
اگر محصول برای جایگزینی فرول موجود خریداری می‌شود، ارسال تصویر و اندازه‌های قطعه قبلی انتخاب را دقیق‌تر می‌کند.
سوالات متداول
فرول یا تی‌سی چیست؟
بخش فلزی اتصال Tri-Clamp است که همراه با فرول مقابل، گسکت و بست کلمپی یک Connection قابل باز و بسته شدن ایجاد می‌کند.
فرول و کلمپ یک قطعه هستند؟
خیر. فرول سطح اتصال را ایجاد می‌کند و Clamp دو فرول را کنار یکدیگر نگه می‌دارد.
چه گریدهایی دارد؟
در خانواده فرول استیل گریدهای 304، 316 و 316L رایج هستند؛ Grade موجود برای مدل مورد سفارش باید تأیید شود.
برای صنایع غذایی مناسب است؟
بسته به Grade، Finish، Gasket و الزامات پروژه می‌تواند برای خطوط غذایی استفاده شود.
فشار کاری آن چقدر است؟
Pressure Rating باید برای Assembly واقعی شامل Ferrule، Clamp و Gasket بررسی شود.
چه سایزی باید سفارش دهم؟
بهتر است سایز لوله و ابعاد Connection موجود، به‌خصوص قطر لبه فرول، مشخص شوند.
خرید فرول کلمپ استیل از آدلی استیل نیروانا
برای خرید فرول کلمپ استیل یا تی‌سی، سایز، قطر لوله، Grade، تعداد و شرایط کاری خط را اعلام کنید تا مدل مناسب بررسی شود.
برای مشاهده سایر اتصالات این خانواده می‌توانید وارد دسته اتصالات کلمپی استیل شوید.
همچنین کلمپ استیل، کورکن کلمپ استیل و تبدیل کلمپی استیل از قطعات مرتبط این سیستم هستند.
برای توضیح بیشتر درباره ساختار این اتصال نیز می‌توانید مقاله فرول یا تی‌سی چیست؟ را مطالعه کنید.
