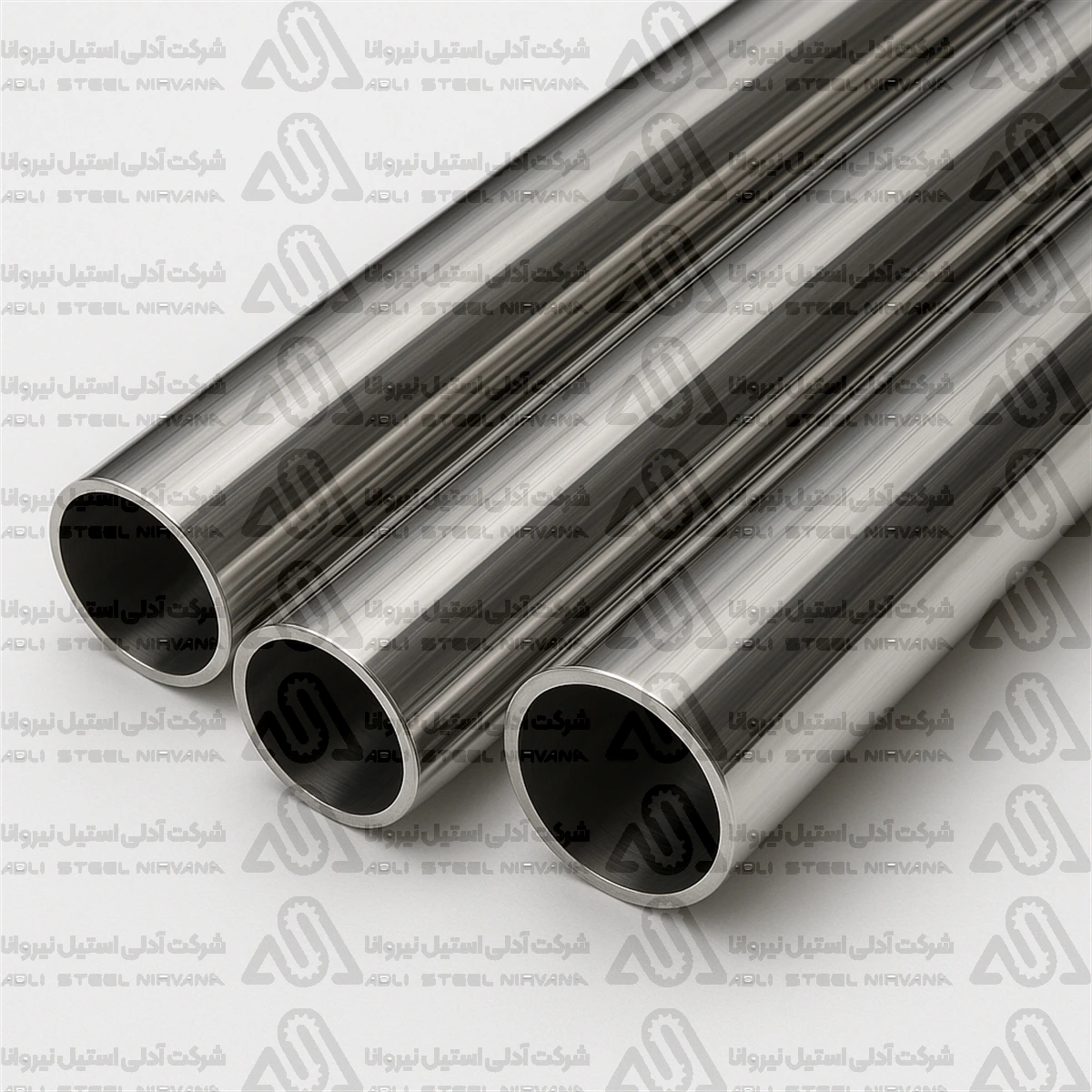

لوله استیل داخل پولیش دارویی

برخلاف لوله استیل عمومی، در انتخاب لوله مورد استفاده در صنایع دارویی و بهداشتی تنها جنس استیل یا قطر لوله مطرح نیست. گرید متریال، زبری سطح داخلی یا Ra، نوع Surface Finish، ابعاد، ضخامت دیواره، کیفیت جوش، استاندارد ساخت و مدارک متریال همگی باید مشخص باشند.

به همین دلیل عبارت «لوله استیل داخل پولیش» به‌تنهایی برای سفارش یک خط دارویی کافی نیست.

لوله استیل داخل پولیش چیست؟

در این نوع Tube، سطح داخلی برای دستیابی به Finish مشخص فرآوری می‌شود.

هدف از ایجاد سطح کنترل‌شده، کاهش ناهمواری‌هایی است که می‌توانند باعث دشوارترشدن Cleaning، باقی‌ماندن محصول یا ایجاد نقاط نامطلوب در خطوط Hygienic شوند.

اما واژه «براق» یا «آینه‌ای» معیار فنی دقیقی برای کیفیت سطح نیست.

در پروژه‌های حرفه‌ای معمولاً Surface Roughness با پارامتری مانند Ra مشخص می‌شود.

بنابراین هنگام خرید بهتر است به‌جای عبارت:

«لوله خیلی براق می‌خواهم»

مشخصات قابل اندازه‌گیری درخواست شود.

Ra چیست؟

Ra یا Roughness Average یکی از پارامترهای متداول برای بیان زبری سطح است.

هرچه مقدار Ra کمتر باشد، سطح از نظر پروفایل اندازه‌گیری‌شده صاف‌تر است.

برای خطوط دارویی ممکن است پروژه مقدار مشخصی از Ra را تعریف کند، اما یک عدد واحد را نمی‌توان برای تمام خطوط دارویی، غذایی یا Bioprocess الزامی دانست.

به همین دلیل اگر روی Datasheet نوشته شده:

Internal Surface Ra ≤ X µm

همان مقدار باید ملاک خرید، بازرسی و تحویل قرار گیرد.

آیا Ra زیر 0.4 میکرون برای همه لوله‌های دارویی لازم است؟

خیر.

این عدد در برخی Specifications و پروژه‌های High Purity دیده می‌شود، اما نباید به‌عنوان قانون عمومی برای تمام لوله‌های دارویی اعلام شود.

Requirement واقعی می‌تواند با توجه به:

• نوع محصول؛
• فرایند؛
• روش Cleaning؛
• ASME BPE Specification؛
• استاندارد کارخانه؛
• سطح مورد نیاز مشتری

متفاوت باشد.

بنابراین در صفحه محصول بهتر است بگوییم:

Ra مطابق سفارش و Certificate محصول

نه اینکه تمام لوله‌های موجود را الزاماً زیر 0.4 µm معرفی کنیم.

تفاوت لوله پولیش‌شده و لوله استیل معمولی

یک لوله عمومی ممکن است از نظر Grade کاملاً مشابه لوله Hygienic باشد، اما کیفیت سطح، تلرانس، کیفیت Weld Seam، Inspection و مدارک آن متفاوت باشد.

بنابراین تنها Grade 316L یک لوله را «دارویی» نمی‌کند.

لوله دارویی 316L

یکی از متریال‌های بسیار رایج در سیستم‌های Pharmaceutical و Bioprocess، Stainless Steel 316L است.

وجود مولیبدن در خانواده 316 موجب بهبود مقاومت در برابر برخی انواع خوردگی، به‌ویژه در بسیاری از محیط‌های کلرایدی، نسبت به خانواده 304 می‌شود.

حرف L نیز نشان‌دهنده Low Carbon بودن Grade است.

در خطوطی که Welding اهمیت زیادی دارد، 316L به همین دلیل در بسیاری از Specifications مورد استفاده قرار می‌گیرد.

با این حال، استفاده گسترده از 316L به معنی مناسب‌بودن آن برای هر ماده شیمیایی نیست؛ Compatibility با سیال همچنان باید بررسی شود.

آیا لوله دارویی حتماً 316L است؟

خیر.

متریال باید بر اساس Specification پروژه تعیین شود.

اگر طراحی پروژه 316L درخواست کرده است، استفاده از 304 فقط به دلیل قیمت پایین‌تر نباید بدون تأیید مهندسی انجام شود.

از سوی دیگر، وجود عبارت «316L» روی فاکتور نیز برای تأیید Grade کافی نیست.

در پروژه‌های حساس بهتر است MTC یا Material Test Certificate و Heat Number بررسی شوند.

برای مقایسه متریال‌ها می‌توانید صفحه لوله استیل 304 و لوله استیل 316 را نیز بررسی کنید.

ASTM A270 چیست؟

ASTM A270/A270M یکی از استانداردهای شناخته‌شده برای Stainless Steel Sanitary Tubing است.

این استاندارد لوله‌های Sanitary از جنس استنلس آستنیتی و Ferritic/Austenitic را در انواع مشخص‌شده پوشش می‌دهد.

در ASTM A270 علاوه بر متریال و ساخت، موضوع Surface Finish نیز اهمیت دارد.

همچنین Pharmaceutical Quality می‌تواند در قالب Supplementary Requirement درخواست شود.

بنابراین اگر پروژه به ASTM A270 نیاز دارد، بهتر است در Purchase Order فقط نوشته نشود:

«لوله دارویی»

بلکه استاندارد و Supplementary Requirements مورد نیاز نیز تعیین شوند.

ASME BPE چیست؟

ASME BPE – Bioprocessing Equipment استانداردی تخصصی برای تجهیزات و سیستم‌هایی است که در صنایع Bioprocess، Pharmaceutical و سایر فرایندهای دارای الزامات Hygienic بالا استفاده می‌شوند.

این استاندارد موضوعاتی مانند:

• متریال؛
• Surface Finish؛
• Cleanability؛
• طراحی؛
• Fabrication؛
• Welding؛
• Inspection؛
• Testing

را پوشش می‌دهد.

اگر پروژه شما BPE است، عبارت «لوله استیل پولیش‌شده» به‌تنهایی کافی نیست و Tube باید با Requirementهای مشخص پروژه تطابق داشته باشد.

آیا هر لوله ASTM A270 همان ASME BPE است؟

خیر.

ASTM A270 و ASME BPE دو مرجع متفاوت هستند.

ممکن است یک Tube مطابق ASTM A270 تولید شده باشد، اما این موضوع به‌تنهایی انطباق کامل آن با Requirementهای یک سیستم ASME BPE را اثبات نمی‌کند.

اگر پروژه BPE Compliance یا BPE Certification می‌خواهد، باید مدارک مربوط به همان محصول و سازنده بررسی شوند.

استاندارد 3-A برای لوله استیل

3-A SSI نیز استاندارد مستقلی برای Metal Tubing دارد.

اما صرف استیل‌بودن یا پولیش‌بودن یک لوله به معنی انطباق آن با 3-A نیست.

اگر 3-A Requirement پروژه است، باید استاندارد مورد نیاز، مدارک تولیدکننده و مشخصات محصول بررسی شوند.

بنابراین در استعلام بهتر است صریحاً مشخص شود:

3-A required / not required

پولیش مکانیکی چیست؟

در Mechanical Polishing سطح با روش‌های سایشی فرآوری می‌شود تا Roughness و Defectهای سطحی کاهش پیدا کنند.

کیفیت نهایی فقط به ظاهر براق وابسته نیست.

نوع Abrasive، مراحل Polishing و Finish نهایی می‌توانند روی سطح حاصل اثر بگذارند.

پس از Polishing، اندازه‌گیری Ra روش بهتری برای ارزیابی کمی سطح نسبت به بررسی چشمی است.

الکتروپولیش چیست؟

Electropolishing یا EP فرایندی الکتروشیمیایی برای برداشت کنترل‌شده بخشی از سطح فلز است.

در برخی سیستم‌های High Purity و Bioprocess از Electropolished Surface استفاده می‌شود.

اما Mechanical Polish و Electropolish یک مفهوم نیستند.

اگر پروژه EP می‌خواهد، باید صریحاً در سفارش ذکر شود.

نوشتن عبارت «داخل پولیش» لزوماً به معنی Electropolished نیست.

تفاوت MP و EP

MP = Mechanical Polish

EP = Electropolish

یک Tube می‌تواند Mechanical Polished باشد ولی Electropolished نباشد.

همچنین Requirementهای Surface Finish می‌توانند برای ID و OD متفاوت باشند.

به همین دلیل سفارش حرفه‌ای باید مشخص کند:

• ID Finish؛
• OD Finish؛
• Ra Requirement؛
• MP یا EP؛
• Standard.

پولیش داخلی و خارجی

در بعضی پروژه‌ها فقط سطح داخلی یا ID اهمیت ویژه دارد.

در برخی دیگر، سطح خارجی یا OD نیز به دلیل Cleanroom، شست‌وشوی خارجی یا ظاهر خط باید Finish مشخصی داشته باشد.

بنابراین هنگام استعلام بهتر است Surface Finish داخل و بیرون جداگانه مشخص شود.

عبارت «داخل پولیش» اطلاعاتی درباره وضعیت سطح خارجی لوله نمی‌دهد.

لوله درزدار یا بدون درز برای صنایع دارویی؟

در خطوط Hygienic امکان استفاده از Tubeهای Welded یا Seamless بسته به استاندارد و Specification پروژه وجود دارد.

بنابراین نمی‌توان به‌طور عمومی گفت لوله دارویی حتماً باید Seamless باشد.

در Tubeهای Welded، کیفیت Seam، عملیات پس از جوش، Surface Finish و Inspection اهمیت زیادی دارند.

ASTM A270 نیز انواع Seamless و Welded را در محدوده خود پوشش می‌دهد.

اهمیت خط جوش داخلی

در Welded Sanitary Tubing، ناحیه Weld Seam نباید بدون توجه رها شود.

کیفیت Finish ناحیه جوش باید با Requirement محصول و پروژه تطابق داشته باشد.

اگر سطح اصلی Pipe پولیش‌شده باشد ولی ناحیه Seam دارای برجستگی یا Finish نامناسب باشد، عملکرد Hygienic کل Tube ممکن است تحت تأثیر قرار گیرد.

به همین دلیل هنگام خرید Tube Welded باید شرایط Weld و ID Finish نیز بررسی شود.

قطر خارجی و ضخامت لوله دارویی

در خطوط Hygienic معمولاً Outside Diameter و Wall Thickness از اطلاعات اصلی سفارش هستند.

سایزبندی این لوله‌ها نباید بدون بررسی با سیستم‌های Schedule Pipe اشتباه گرفته شود.

برای اتصال صحیح به:

• Ferrule؛
• Elbow؛
• Tee؛
• Valve؛
• سایر Sanitary Fittingها

ابعاد Tube باید با استاندارد مجموعه سازگار باشد.

Tube و Pipe چه تفاوتی دارند؟

در بازار ایران هر دو معمولاً «لوله» نامیده می‌شوند، اما در اسناد فنی Tube و Pipe لزوماً سیستم سایزبندی یکسانی ندارند.

Sanitary Tube اغلب بر اساس Outside Diameter و Wall Thickness مشخص می‌شود.

Pipe معمولاً بر اساس NPS و Schedule شناخته می‌شود.

بنابراین هنگام خرید تجهیزات دارویی، تبدیل مستقیم DN، NPS و OD بدون بررسی استاندارد می‌تواند باعث عدم تطابق اتصالات شود.

اهمیت Surface Finish در Cleaning

هرچه سطح داخلی کنترل‌شده‌تر باشد، شرایط برای Cleaning قابل پیش‌بینی‌تر می‌شود.

اما Surface Finish تنها عامل Cleanability نیست.

طراحی کل سیستم شامل مواردی مانند:

• شیب لوله؛
• Drainability؛
• Weld Quality؛
• Dead Leg؛
• Valve Design؛
• نوع Fitting؛
• Cleaning Procedure

نیز اهمیت دارد.

بنابراین حتی بهترین لوله Electropolished نمی‌تواند یک طراحی ضعیف خط را به‌تنهایی Hygienic کند.

CIP در خطوط دارویی

در خطوطی که Cleaning-In-Place انجام می‌شود، Tube باید بخشی از یک سیستم طراحی‌شده برای Cleaning باشد.

نوع سیال شوینده، سرعت جریان، دما، زمان Cleaning و Drainability همگی اهمیت دارند.

پس «قابل شست‌وشو بودن استیل» به‌تنهایی اثبات‌کننده CIP Compliance نیست.

اگر سیستم باید مطابق ASME BPE یا Specification خاص CIP طراحی شود، این موضوع باید در مرحله طراحی کل خط در نظر گرفته شود.

SIP و استریلیزاسیون

در برخی خطوط Pharmaceutical از Sterilization-In-Place یا SIP استفاده می‌شود.

در این حالت Material، Sealها، Welding، Thermal Expansion و سایر اجزای سیستم باید برای Cycle مورد نظر مناسب باشند.

لوله استیل بخشی از این سیستم است اما وجود 316L یا Polish به‌تنهایی SIP Capability کل خط را تأیید نمی‌کند.

مدارک مهم هنگام خرید

برای پروژه‌های دارویی بهتر است بر اساس Requirement پروژه مدارکی مانند موارد زیر درخواست شوند:

• Material Test Certificate؛
• Heat Number / Traceability؛
• Dimensional Certificate در صورت نیاز؛
• Surface Roughness Report؛
• استاندارد ساخت؛
• اطلاعات Weld در Tubeهای درزدار؛
• BPE Documentation در صورت الزام؛
• Packaging Specification در پروژه‌های High Purity.

نوع مدارک باید قبل از خرید مشخص شود، نه پس از تحویل کالا.

آیا ظاهر براق نشان‌دهنده Ra مناسب است؟

خیر.

دو سطح ممکن است از نظر ظاهری بسیار شبیه باشند ولی Roughness متفاوتی داشته باشند.

به همین دلیل در پروژه‌هایی که Ra مشخص شده است باید از روش اندازه‌گیری مناسب یا Certificate معتبر استفاده کرد.

عباراتی مانند:

Mirror Finish

یا

براق دارویی

بدون عدد و Specification برای کنترل فنی کافی نیستند.

Passivation چیست؟

Passivation با Polishing متفاوت است.

Polishing عمدتاً روی Topography و Finish سطح اثر دارد، در حالی که Passivation یک فرایند شیمیایی مرتبط با سطح استنلس استیل است.

در بعضی پروژه‌ها ممکن است Passivation بعد از Fabrication یا Welding مورد نیاز باشد.

اما انجام آن برای همه Tubeها نباید بدون وجود Requirement پروژه فرض شود.

چرا لوله دارویی گران‌تر است؟

قیمت فقط به وزن استیل وابسته نیست.

موارد زیر می‌توانند روی قیمت اثر داشته باشند:

• Grade متریال؛
• سایز و ضخامت؛
• Welded یا Seamless بودن؛
• سطح داخلی؛
• Ra Requirement؛
• Electropolishing؛
• استاندارد؛
• نوع Inspection؛
• مدارک و Traceability؛
• Packaging؛
• برند و سازنده؛
• مقدار سفارش.

به همین دلیل دو Tube با ابعاد و Grade مشابه ممکن است قیمت متفاوتی داشته باشند.

تفاوت لوله 304 و 316L در خطوط بهداشتی

لوله استیل 304 در بسیاری از کاربردهای عمومی استفاده می‌شود.

316L در بسیاری از خطوط دارویی و High Purity رایج‌تر است، اما انتخاب نهایی باید بر اساس:

• سیال؛
• Cleaning Chemicals؛
• دما؛
• Chloride؛
• Specification پروژه

انجام شود.

بنابراین نباید تنها بر اساس عنوان «دارویی» Grade را حدس زد.

کاربردهای لوله داخل پولیش دارویی

این Tubeها بسته به Specification می‌توانند در سیستم‌هایی مانند:

• خطوط فرایندی دارویی؛
• Biopharmaceutical؛
• تولید مواد غذایی و نوشیدنی؛
• سیستم‌های PW و WFI؛
• خطوط CIP/SIP طراحی‌شده؛
• صنایع بهداشتی و High Purity؛
• انتقال محصولات حساس

بررسی شوند.

اما کاربرد واقعی هر Tube باید با Grade، Standard و Finish آن مطابقت داشته باشد.

آیا برای WFI مناسب است؟

عبارت WFI یا Water For Injection دارای الزامات فرایندی و طراحی خاصی است.

صرف 316L بودن یا پولیش داخلی برای اعلام مناسب‌بودن یک Tube برای WFI کافی نیست.

در چنین پروژه‌هایی معمولاً استاندارد پروژه، Surface Finish، Welding، Drainability، Documentation و الزامات Validation اهمیت دارند.

اگر کاربرد WFI دارید باید هنگام استعلام صریحاً اعلام شود.

قیمت لوله استیل داخل پولیش دارویی

قیمت این محصول به Specification نهایی بستگی دارد.

برای استعلام دقیق بهتر است موارد زیر مشخص شوند:

هرچه Specification دقیق‌تر باشد، امکان مقایسه فنی و مالی پیشنهادها بیشتر خواهد بود.

اشتباهات رایج در خرید لوله دارویی

یکی از رایج‌ترین خطاها خرید صرفاً با عبارت «لوله 316 داخل پولیش» است.

این عبارت اطلاعاتی درباره Ra، Standard، Wall Thickness، Weld، Surface Finish و Documentation ارائه نمی‌کند.

خطاهای دیگر شامل:

• فرض اینکه هر سطح براق دارویی است؛
• استفاده از Grade اشتباه؛
• مخلوط‌کردن Pipe و Tube Size؛
• مشخص نکردن ID و OD Finish؛
• فرض انطباق با BPE بدون Certificate؛
• اعلام Ra بدون گزارش اندازه‌گیری؛
• بی‌توجهی به Traceability

هستند.

سوالات متداول

لوله داخل پولیش دارویی چیست؟

Stainless Steel Tube با Surface Finish داخلی کنترل‌شده است که برای خطوط دارای Requirements بهداشتی یا High Purity استفاده می‌شود.

بهترین Grade برای لوله دارویی چیست؟

316L در بسیاری از پروژه‌های دارویی رایج است، اما انتخاب نهایی باید طبق Specification و نوع سیال انجام شود.

Ra لوله دارویی چقدر باید باشد؟

عدد ثابت و عمومی وجود ندارد. Ra باید مطابق استاندارد یا Specification پروژه تعیین شود.

آیا Ra زیر 0.4 میکرون ضروری است؟

فقط اگر استاندارد یا Datasheet پروژه چنین Requirementی داشته باشد.

ASTM A270 چیست؟

استاندارد Stainless Steel Sanitary Tubing است که انواع مشخصی از Tubeهای Seamless و Welded با Surface Finish ویژه را پوشش می‌دهد.

ASME BPE چیست؟

استاندارد تخصصی تجهیزات و سیستم‌های Bioprocess و Pharmaceutical با الزامات گسترده برای متریال، Finish، Cleanability، Fabrication و Inspection است.

آیا ASTM A270 و ASME BPE یکسان هستند؟

خیر. این دو مرجع متفاوت‌اند و انطباق با یکی لزوماً به معنی انطباق کامل با دیگری نیست.

Mechanical Polish و Electropolish چه تفاوتی دارند؟

Mechanical Polish روش مکانیکی Finishing است، در حالی که Electropolishing یک فرایند الکتروشیمیایی است.

آیا لوله 316L معمولی را می‌توان لوله دارویی نامید؟

خیر. Grade فقط یکی از Specificationهای محصول است و Surface Finish، استاندارد، کیفیت ساخت و مدارک نیز اهمیت دارند.

خرید و استعلام قیمت لوله استیل داخل پولیش دارویی

برای خرید لوله استیل داخل پولیش دارویی بهتر است به‌جای اعلام فقط سایز و Grade، Requirement کامل پروژه ارائه شود.

در سفارش‌های Pharmaceutical و High Purity، اطلاعاتی مانند 316L، Wall Thickness، Internal Ra، Mechanical Polish یا Electropolish، ASTM A270 یا ASME BPE و مدارک مورد نیاز نقش تعیین‌کننده دارند.

آدلی استیل نیروانا می‌تواند درخواست تأمین لوله استیل دارویی را بر اساس مشخصات فنی پروژه بررسی کند.

برای آشنایی بیشتر با موضوع Surface Finish می‌توانید مقاله لوله داخل پولیش استیل را نیز مشاهده کنید.

همچنین برای مقایسه متریال می‌توانید صفحات لوله استیل 304 و لوله استیل 316 را بررسی کنید.
