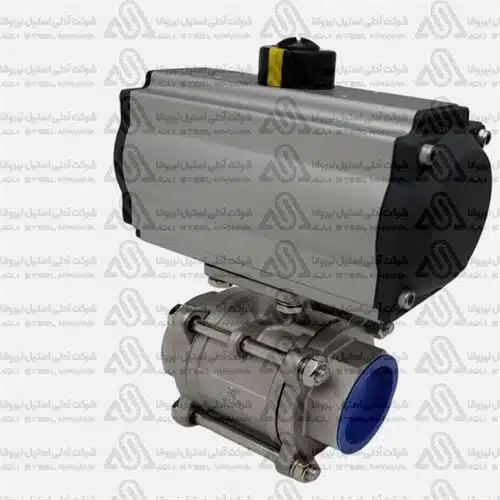

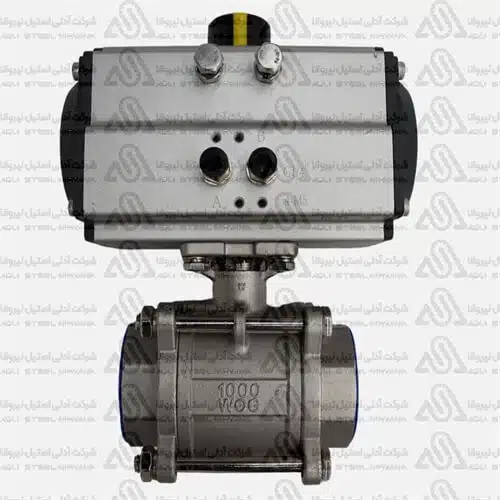

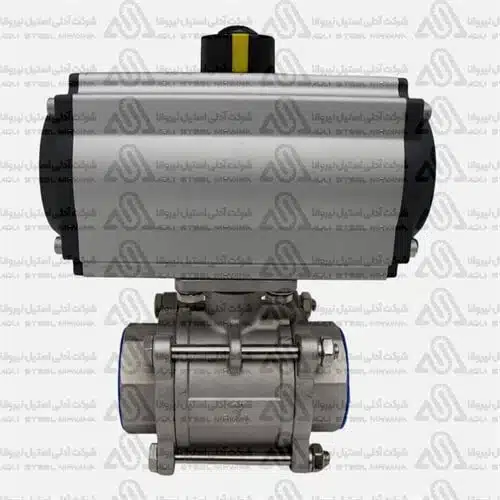

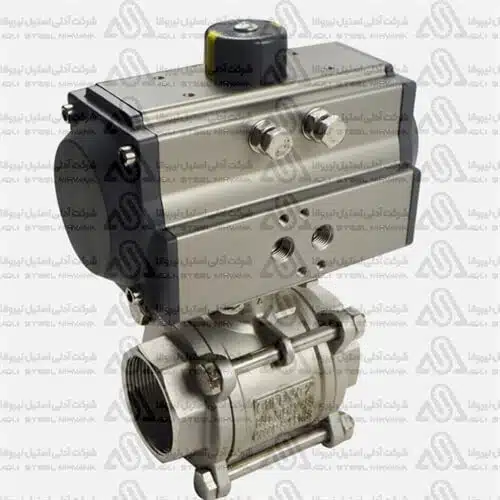

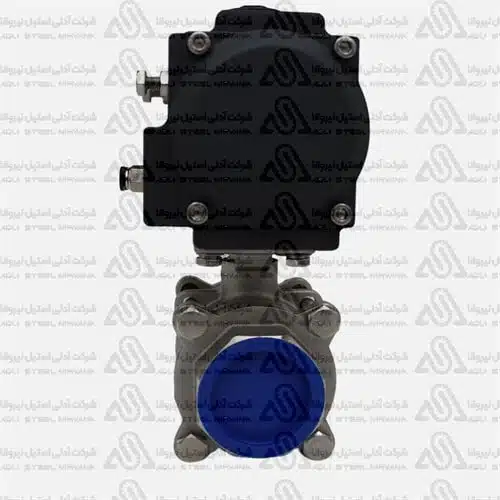

بال ولو پنوماتیک استیل یا Pneumatic Ball Valve یک شیر توپی مجهز به عملگر پنوماتیکی است که برای باز و بسته کردن خودکار مسیر سیال در خطوط فرآیندی استفاده می‌شود. در این مجموعه، مکانیزم Ball Valve وظیفه قطع و وصل جریان را بر عهده دارد و Pneumatic Actuator فرمان حرکتی لازم برای تغییر وضعیت شیر را ایجاد می‌کند.
این نوع شیر زمانی کاربرد دارد که اپراتور نباید برای هر بار باز و بسته شدن شیر به‌صورت دستی در محل حضور داشته باشد یا فرآیند نیازمند فرمان از سیستم کنترل باشد.
برای انتخاب صحیح بال ولو پنوماتیک باید نوع شیر، سایز، اتصال، متریال، فشار و دمای فرآیند، مشخصات اکچویتور و منطق عملکرد به‌صورت هم‌زمان بررسی شوند.
بال ولو پنوماتیک چیست؟
Ball Valve شیری است که داخل آن یک Ball دارای مسیر عبور قرار دارد.
با چرخش Ball، مسیر جریان باز یا بسته می‌شود.
در مدل دستی معمولاً اپراتور این چرخش را با Lever انجام می‌دهد؛ اما در بال ولو پنوماتیک این حرکت توسط Pneumatic Actuator ایجاد می‌شود.
در نتیجه شیر می‌تواند بخشی از سیستم Automation کارخانه باشد.
اجزای اصلی بال ولو پنوماتیک
یک مجموعه Pneumatic Ball Valve معمولاً از چند بخش اصلی تشکیل می‌شود:
- بدنه Ball Valve
- Ball
- Stem
- Seat و Seal
- Pneumatic Actuator
- رابط یا Mounting بین Valve و Actuator
تجهیزات کنترلی جانبی ممکن است بسته به پروژه متفاوت باشند و برای محصول این صفحه نباید بدون تأیید قطعی فرض شوند.
عملکرد بال ولو پنوماتیک
هوای فشرده به Actuator وارد می‌شود و مکانیزم داخلی عملگر، حرکت لازم برای چرخش Stem شیر را ایجاد می‌کند.
Ball Valve معمولاً برای تغییر وضعیت باز و بسته به حرکت ربع‌گرد نیاز دارد.
در طراحی‌های اتوماتیک، فرمان می‌تواند از PLC، سیستم کنترل یا مدار پنوماتیک صادر شود.
نحوه دقیق کنترل به تجهیز انتخابی بستگی دارد.
تفاوت بال ولو پنوماتیک و بال ولو دستی
تفاوت اصلی در روش Actuation است.
در شیر گازی دنده‌ای استیل معمولاً عملکرد دستی مدنظر است.
در بال ولو پنوماتیک، فرمان حرکت توسط هوای فشرده ایجاد می‌شود.
مدل پنوماتیک در شرایطی مناسب‌تر است که:
- تعداد سیکل باز و بسته شدن زیاد باشد؛
- شیر در محل سخت‌دسترس نصب شده باشد؛
- فرآیند اتوماتیک باشد؛
- فرمان از سیستم کنترل لازم باشد.
تفاوت بال ولو پنوماتیک و شیر پروانه‌ای پنوماتیک
هر دو میتوانند از Pneumatic Actuator استفاده کنند، اما مکانیزم Valve متفاوت است.
در Ball Valve، عضو قطع‌کننده یک Ball است.
در Butterfly Valve، Disc در مسیر سیال می‌چرخد.
در سایت آدلی نیز شیر پروانه‌ای پنوماتیک غذایی به‌عنوان محصول مستقل وجود دارد.
انتخاب بین Ball Valve و Butterfly Valve باید براساس سایز خط، نوع اتصال، شرایط فرآیند و الزامات بهره‌برداری انجام شود.
تفاوت با انگل ولو پنوماتیک
Angle Valve یا Angle Seat Valve خانواده دیگری از شیرهای پنوماتیک است.
ساختار داخلی و نحوه حرکت آن با Pneumatic Ball Valve متفاوت است.
بنابراین عبارت «انگل ولو پنوماتیک» نباید برای همین صفحه هدف‌گذاری شود؛ زیرا سایت آدلی برای آن خانواده نیز محصولات و محتوای جداگانه دارد.
Single Acting و Double Acting
اکچویتورهای پنوماتیک میتوانند معماری‌های مختلفی داشته باشند که از جمله آنها Single Acting و Double Acting است.
در طراحی Single Acting معمولاً یک حالت با انرژی هوا و حالت دیگر با مکانیزم بازگشت ایجاد می‌شود.
در Double Acting، حرکت در هر دو جهت با هوای فشرده کنترل می‌شود.
اما نوع Actuator محصول این صفحه در منابع موجود مشخص نشده است؛ بنابراین هنگام سفارش باید دقیقاً تعیین شود.
Fail Open و Fail Close
در سیستم‌های اتوماتیک باید مشخص باشد که در زمان از دست رفتن هوای فشرده یا انرژی کنترلی، شیر چه رفتاری داشته باشد.
در پروژه‌های مختلف ممکن است نیاز به:
- Fail Close
- Fail Open
- باقی ماندن در وضعیت مشخص
وجود داشته باشد.
این تصمیم باید توسط طراح فرآیند انجام شود و سپس Actuator مناسب انتخاب شود.
هوای موردنیاز اکچویتور
عملگر پنوماتیک برای عملکرد به هوای فشرده مناسب نیاز دارد.
فشار Supply Air، کیفیت هوا و حجم موردنیاز به مدل Actuator بستگی دارد.
هیچ فشار هوای عمومی برای تمام مدل‌های این صفحه اعلام نمی‌کنیم.
هنگام سفارش باید مشخصات Pneumatic Supply پروژه اعلام شود.
انتخاب سایز اکچویتور
اکچویتور فقط براساس سایز Nominal Valve انتخاب نمی‌شود.
پارامترهایی مانند:
- Torque موردنیاز شیر
- فشار خط
- سایز Ball Valve
- Seat
- شرایط فرآیندی
- ضریب ایمنی
میتوانند بر انتخاب Actuator اثر بگذارند.
Actuator کوچک ممکن است نتواند Valve را در بدترین شرایط فرآیندی حرکت دهد.
نوع اتصال بال ولو
Pneumatic بودن شیر، نوع Connection را مشخص نمی‌کند.
Ball Valve می‌تواند بسته به مدل دارای ساختارهای اتصال متفاوت باشد.
در سایت آدلی صفحات مستقلی برای انواع Ball Valve وجود دارد، از جمله:
بال ولو دنده‌ای استیل
بال ولو فلنجی استیل
بال ولو کلمپی استیل
بنابراین در استعلام Pneumatic Ball Valve باید نوع اتصال نیز مشخص شود.
بال ولو پنوماتیک دنده‌ای
اگر خط دارای Threaded Connection باشد، Ball Valve دنده‌ای مجهز به Pneumatic Actuator می‌تواند بررسی شود.
در این حالت نوع Thread مانند BSP یا NPT نیز باید مشخص باشد.
بال ولو پنوماتیک فلنجی
برای خطوط Flanged، Ball Valve فلنجی با Actuator پنوماتیک می‌تواند گزینه مورد بررسی باشد.
در چنین پروژه‌ای علاوه بر سایز، مشخصات فلنج و الزامات فشار سیستم باید مشخص شوند.
بال ولو پنوماتیک کلمپی
در بعضی خطوط فرآیندی که Clamp Connection دارند، امکان استفاده از Ball Valve کلمپی اتوماتیک وجود دارد.
مناسب بودن مدل برای صنایع بهداشتی باید با مشخصات واقعی محصول بررسی شود و صرف Clamp بودن کافی نیست.
متریال بدنه
صفحه فعلی مربوط به بال ولو پنوماتیک استیل است، اما گرید دقیق Stainless Steel در منابع محصول مشخص نشده است.
اگر پروژه به 304، 316 یا گرید دیگری نیاز دارد، باید Material Grade هنگام RFQ اعلام و با Datasheet محصول تأیید شود.
Seat و Seal
Seat یکی از بخش‌های مهم Ball Valve است.
جنس Seat باید با:
- نوع سیال
- دما
- فشار
- سیکل عملکرد
سازگار باشد.
متریال دقیق Seat یا Seal مدل‌های این صفحه از منابع موجود تأیید نشده و نباید فرض شود.
فشار کاری
حداکثر فشار کاری بال ولو پنوماتیک به خود Valve وابسته است، نه صرفاً Actuator.
برای تعیین فشار مجاز باید مشخصات:
- Body
- Seat
- Connection
- Size
- Temperature
بررسی شوند.
هیچ Pressure Rating واحدی برای تمام مدل‌های این صفحه قابل اعلام نیست.
دمای کاری
دمای فرآیند می‌تواند روی Seat، Seal و Torque شیر اثر بگذارد.
در دماهای بالا یا پایین باید Compatibility تمام اجزا بررسی شود.
Actuator نیز ممکن است محدودیت محیطی یا عملیاتی مخصوص خود را داشته باشد.
کاربردهای بال ولو پنوماتیک
این نوع شیر می‌تواند در سیستم‌هایی استفاده شود که به قطع و وصل اتوماتیک نیاز دارند، از جمله:
- خطوط فرآیندی
- سیستم‌های انتقال سیال
- واحدهای تولید
- خطوط آب
- بعضی صنایع غذایی
- بعضی صنایع دارویی
- صنایع شیمیایی
- تجهیزات دارای PLC
مناسب بودن مدل دقیق باید برای هر کاربرد بررسی شود.
استفاده در سیستم Automation
یکی از مهم‌ترین دلایل انتخاب Pneumatic Ball Valve امکان ادغام با سیستم کنترل است.
در این شرایط می‌توان فرمان باز یا بسته شدن را براساس شرایط فرآیند صادر کرد.
برای تکمیل Automation ممکن است تجهیزات جانبی لازم باشند، اما نوع و مدل آنها باید مطابق پروژه تعیین شود.
سلونوئید ولو
در بسیاری از سیستم‌های پنوماتیک از Solenoid Valve برای مدیریت مسیر هوای Actuator استفاده می‌شود.
اما موجود بودن یا همراه بودن Solenoid با محصول فعلی تأیید نشده است.
اگر پروژه Solenoid Valve نیاز دارد، مواردی مانند ولتاژ Coil و نحوه نصب باید در استعلام مشخص شوند.
لیمیت سوئیچ
در پروژه‌هایی که سیستم کنترل باید وضعیت واقعی Valve را دریافت کند، ممکن است Position Feedback نیاز باشد.
Limit Switch Box یکی از روش‌های متداول این کار است.
اگر Feedback باز/بسته برای PLC لازم است، باید در RFQ ذکر شود.
Positioner
Ball Valve برای On/Off Service بسیار رایج است.
اگر هدف کنترل پیوسته موقعیت شیر باشد، باید مناسب بودن Ball Valve و Actuator برای Modulating Service جداگانه بررسی شود.
نباید بدون بررسی مهندسی فرض کرد که هر Pneumatic Ball Valve برای Control Service مناسب است.
بال ولو پنوماتیک On/Off
یکی از کاربردهای اصلی این مجموعه، فرمان باز یا بسته است.
در چنین شرایطی سیستم کنترل وضعیت موردنظر را صادر می‌کند و Actuator Valve را به حالت Open یا Closed منتقل می‌کند.
تعداد سیکل عملکرد نیز باید در انتخاب تجهیز مدنظر باشد.
سرعت باز و بسته شدن
سرعت عملکرد به عوامل مختلفی بستگی دارد:
- حجم Actuator
- فشار هوا
- مسیر پنوماتیک
- Solenoid
- Flow Control
- Torque Valve
بنابراین زمان باز و بسته شدن عمومی برای همه مدل‌ها قابل اعلام نیست.
نکات نصب
پیش از نصب بهتر است:
- مشخصات Valve و Actuator کنترل شوند.
- جهت جریان در صورت وجود الزام بررسی شود.
- لوله‌کشی بدون تنش مکانیکی نامناسب باشد.
- هوای فشرده تمیز و مناسب فراهم شود.
- اتصالات پنوماتیک نشتی نداشته باشند.
- عملکرد Open/Close قبل از راه‌اندازی تست شود.
- وضعیت Fail Safe در صورت وجود بررسی شود.
نگهداری بال ولو پنوماتیک
Maintenance شامل بررسی هر دو بخش Valve و Actuator است.
موارد مهم عبارت‌اند از:
- نشتی سیال
- نشتی هوای فشرده
- وضعیت Seat و Seal
- عملکرد Stem
- اتصالات Actuator
- تجهیزات کنترلی
- تعداد و کیفیت سیکل‌ها
برنامه سرویس باید متناسب با شرایط واقعی کار تنظیم شود.
اگر شیر باز یا بسته نشود چه چیزی بررسی شود؟
مشکل می‌تواند از بخش‌های مختلف باشد:
- نبود Air Supply
- فشار ناکافی هوا
- خرابی Solenoid
- مشکل Actuator
- افزایش Torque شیر
- گیرکردن Ball
- خطای فرمان
بنابراین ابتدا باید مشخص شود ایراد مربوط به Pneumatic System است یا خود Valve.
قیمت بال ولو پنوماتیک استیل
قیمت مجموعه به اجزای مختلف آن وابسته است.
از عوامل اصلی می‌توان به:
- سایز شیر
- نوع اتصال
- گرید استیل
- ساختار Ball Valve
- Actuator
- Single یا Double Acting
- تجهیزات جانبی
- برند
- تعداد
اشاره کرد.
به همین دلیل استعلام فقط با عبارت «بال ولو پنوماتیک» معمولاً برای قیمت دقیق کافی نیست.
اطلاعات لازم برای استعلام قیمت
برای استعلام بال ولو پنوماتیک استیل بهتر است موارد زیر اعلام شوند:
- سایز Valve
- نوع اتصال
- گرید متریال
- نوع سیال
- فشار کاری
- دمای کاری
- Single Acting یا Double Acting
- وضعیت Fail Safe در صورت الزام
- Air Supply موجود
- نیاز به Solenoid
- نیاز به Limit Switch
- On/Off یا Modulating Service
- تعداد
اگر شیر برای جایگزینی تجهیز موجود خریداری می‌شود، ارسال عکس پلاک Valve و Actuator بسیار مفید است.
سوالات متداول بال ولو پنوماتیک
بال ولو پنوماتیک چیست؟
Ball Valve مجهز به Pneumatic Actuator است که امکان باز و بسته کردن خودکار مسیر سیال را فراهم می‌کند.
تفاوت آن با بال ولو دستی چیست؟
مکانیزم اصلی Valve مشابه خانواده Ball Valve است، اما حرکت به‌جای Lever دستی توسط Pneumatic Actuator انجام می‌شود.
آیا اتصال آن دنده‌ای است؟
الزاماً خیر. Pneumatic Ball Valve می‌تواند براساس مدل اتصال دنده‌ای، فلنجی، کلمپی یا ساختار دیگری داشته باشد.
Single Acting است یا Double Acting؟
نوع Actuator مدل موجود باید هنگام سفارش تأیید شود.
آیا Solenoid همراه محصول است؟
از منابع فعلی قابل تأیید نیست و باید در استعلام مشخص شود.
آیا برای کنترل دبی مناسب است؟
اگر هدف Modulating Control است، طراحی Valve و Actuator باید مشخصاً برای این سرویس بررسی شود. هر Pneumatic Ball Valve الزاماً Control Valve نیست.
بدنه 304 است یا 316؟
گرید واقعی محصول باید برای مدل مورد سفارش تأیید شود.
خرید بال ولو پنوماتیک از آدلی استیل نیروانا
برای خرید بال ولو پنوماتیک استیل ابتدا نوع اتصال، سایز، شرایط سیال و مشخصات Actuator را تعیین کنید.
اگر هنوز نوع Valve مشخص نشده است، می‌توانید برحسب طراحی پایپینگ بال ولو دنده‌ای استیل، بال ولو فلنجی استیل یا بال ولو کلمپی استیل را بررسی کنید.
برای سایر تجهیزات اتوماتیک نیز بخش شیرآلات پنوماتیک استیل در دسترس است؛ از جمله شیر پروانه‌ای پنوماتیک غذایی.
برای دریافت پیشنهاد فنی دقیق، مشخصات Valve، Actuator، سیال و سیستم کنترل را هم‌زمان در درخواست خرید ارائه کنید.
