مغزی فشارقوی استیل

در سیستم‌های صنعتی، انتخاب مغزی فقط بر اساس سایز کافی نیست. گرید استنلس استیل، نوع رزوه، سایز، نوع ساخت، استاندارد، کلاس یا Pressure Rating، دمای کاری و سازگاری متریال با سیال باید هم‌زمان بررسی شوند.

بنابراین عبارت‌هایی مانند «مغزی استیل یک اینچ فشارقوی» هنوز برای یک سفارش فنی کامل نیستند.

مغزی استیل چیست؟

مغزی یا Nipple در سیستم پایپینگ معمولاً اتصال کوتاهی است که دو انتهای آن رزوه نری دارند.

با استفاده از این قطعه می‌توان دو Component دارای رزوه مادگی را به هم متصل کرد؛ برای مثال:

• بوشن؛
• شیر رزوه‌ای؛
• تجهیز ابزار دقیق؛
• Manifold؛
• اتصال رزوه‌ای دیگر.

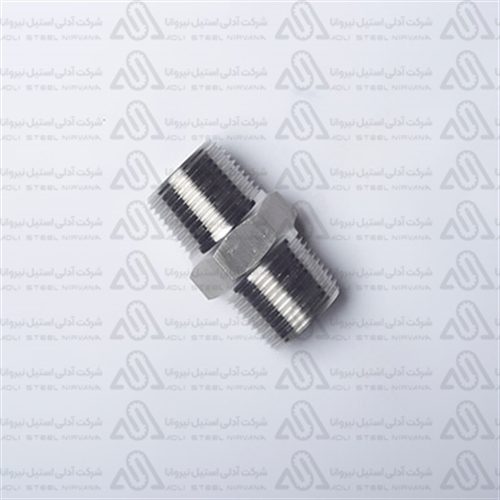

در بعضی مدل‌ها در بخش میانی قطعه قسمت شش‌گوش وجود دارد که امکان گرفتن مغزی با آچار را فراهم می‌کند. این نوع در بازار با عنوان Hex Nipple نیز شناخته می‌شود.

اما تمام مغزی‌ها الزاماً Hex Nipple نیستند.

مغزی فشارقوی چه تفاوتی با مغزی معمولی دارد؟

عبارت «فشارقوی» در بازار معمولاً برای اتصالات صنعتی سنگین‌تر یا Forged Fittings استفاده می‌شود.

اما از نظر مهندسی، فقط ظاهر ضخیم‌تر قطعه نشان‌دهنده Pressure Rating نیست.

برای استفاده در یک خط تحت فشار باید مشخص شود:

• محصول طبق چه استانداردی ساخته شده؛
• Material Grade چیست؛
• Thread Standard چیست؛
• Class یا Rating آن چیست؛
• دمای طراحی چقدر است؛
• Piping Code پروژه چیست.

بنابراین نباید صرفاً بر اساس عبارت «فشارقوی» یک فشار کاری ثابت برای محصول اعلام کرد.

مغزی فشارقوی فورج چیست؟

در بسیاری از سیستم‌های صنعتی، اتصالات Pressure Service به‌صورت Forged تولید می‌شوند.

Forging با ریخته‌گری یکسان نیست و قطعات Forged از طریق تغییر شکل کنترل‌شده متریال تولید می‌شوند.

در صورت استفاده از Stainless Steel Forged Fitting، Material Specification ممکن است بر اساس استانداردهایی مانند ASTM A182 تعریف شود.

اما وجود عبارت «مغزی فشارقوی استیل» روی یک محصول برای اثبات ASTM A182 کافی نیست.

Grade و استاندارد باید از Marking، Certificate یا Datasheet تأیید شوند.

Pipe Nipple و Hex Nipple چه تفاوتی دارند؟

این دو اصطلاح همیشه مترادف نیستند.

Pipe Nipple معمولاً قطعه کوتاهی از Pipe است که دو سر آن رزوه شده است.

Hex Nipple معمولاً بدنه‌ای دارای قسمت شش‌گوش برای استفاده از آچار دارد و می‌تواند به شکل Forged/Machined تولید شود.

از نظر خرید صنعتی، بهتر است ابتدا نوع دقیق Component مشخص شود.

در صورتی که پروژه Pipe Nipple بخواهد، Standard و Schedule Pipe اهمیت پیدا می‌کنند.

در صورتی که Forged Hex Nipple مورد نیاز باشد، Material، Dimensions، Thread و Rating باید مطابق مشخصات همان محصول کنترل شوند.

ASTM A733 چیست؟

ASTM A733 یکی از استانداردهای مرتبط با Welded and Seamless Carbon Steel and Austenitic Stainless Steel Pipe Nipples است.

در این استاندارد، Stainless Steel Pipe Nipple برای سرویس‌های عمومی خوردگی و دمای بالا با ارجاع به الزامات مرتبط با Stainless Steel Pipe تعریف می‌شود.

بنابراین اگر محصول مورد سفارش واقعاً Pipe Nipple باشد، ASTM A733 می‌تواند یکی از استانداردهای قابل بررسی باشد.

اما این استاندارد را نباید به هر Hex Nipple یا Forged Nipple موجود در بازار نسبت داد.

ASME B16.11 چیست؟

ASME B16.11 استاندارد مهمی برای Forged Fittings, Socket-Welding and Threaded است.

این استاندارد موضوعاتی مانند:

• Ratings؛
• Dimensions؛
• Tolerances؛
• Marking؛
• Materials

را برای خانواده‌ای از Forged Fittings پوشش می‌دهد.

در اتصالات Threaded تحت این استاندارد، Classهای 2000، 3000 و 6000 تعریف شده‌اند.

اما برای صفحه حاضر باید ابتدا مشخص شود محصول واقعی دقیقاً تحت چه استاندارد و چه Classی عرضه می‌شود؛ بنابراین نباید Class خاصی را بدون بررسی کالا به تمام مغزی‌های موجود نسبت داد.

Class 3000 یعنی 3000 PSI؟

خیر.

این یکی از مهم‌ترین اشتباهات رایج در خرید Forged Fitting است.

عبارت‌هایی مانند:

Class 3000

یا

Class 6000

را نباید مستقیماً به معنی «حداکثر فشار کاری 3000 یا 6000 psi در هر شرایطی» تفسیر کرد.

Pressure Capability واقعی سیستم به مواردی مانند:

• Material؛
• Temperature؛
• Piping Code؛
• سایز؛
• نوع اتصال؛
• Pipe Wall؛
• Design Conditions

وابسته است.

به همین دلیل Class باید به‌عنوان Designation استاندارد استفاده شود، نه یک عدد ثابت برای فشار کاری.

نوع رزوه مغزی فشارقوی

نوع Thread یکی از مهم‌ترین موارد سفارش است.

در بازار ممکن است اتصالات با رزوه‌های مختلف وجود داشته باشند، از جمله:

• NPT؛
• BSPT؛
• BSPP؛
• سایر Thread Standardهای خاص.

NPT و BSP یکسان نیستند و نباید بدون بررسی به یکدیگر متصل شوند.

تفاوت در زاویه، Pitch و هندسه Thread می‌تواند باعث اتصال ناقص یا نشتی شود.

بنابراین در Purchase Order بهتر است عبارت دقیق Thread Standard درج شود.

رزوه NPT چیست؟

NPT مخفف National Pipe Taper است و یک رزوه مخروطی Pipe Thread محسوب می‌شود.

استاندارد ASME B1.20.1 یکی از مراجع اصلی ابعاد و Gaging رزوه‌های Pipe از جمله NPT است.

در اتصال NPT، آب‌بندی فقط به سفت‌کردن شدید اتصال وابسته نیست و استفاده از Sealant مناسب طبق الزامات سیستم اهمیت دارد.

نوع Sealant نیز باید با:

• سیال؛
• دما؛
• فشار؛
• Material

سازگار باشد.

آیا NPT و BSP به هم متصل می‌شوند؟

ممکن است بعضی سایزها ظاهراً نزدیک به یکدیگر باشند، اما این دو Thread System الزاماً سازگار نیستند.

اتصال اجباری NPT به BSP می‌تواند موجب:

• آسیب رزوه؛
• کاهش Engagement؛
• نشتی؛
• اتصال مکانیکی نامطمئن

شود.

برای سفارش مغزی باید Thread دو تجهیزی که قرار است به هم متصل شوند مشخص باشد.

مغزی استیل 304

304 یکی از گریدهای رایج Austenitic Stainless Steel است.

در بسیاری از محیط‌های عمومی و سرویس‌هایی با خوردگی محدود می‌توان این Grade را بررسی کرد.

مزیت اصلی آن ترکیبی از:

• مقاومت مناسب به خوردگی؛
• قابلیت ساخت؛
• دسترسی مناسب؛
• قیمت معمولاً پایین‌تر از 316

است.

اما 304 برای تمام مواد شیمیایی یا محیط‌های کلرایدی شدید مناسب نیست.

مغزی استیل 316 و 316L

316 به دلیل وجود مولیبدن، در بسیاری از محیط‌های حاوی Chloride مقاومت به Pitting بهتری نسبت به 304 دارد.

316L نیز نسخه Low Carbon این خانواده است.

به همین دلیل در برخی خطوط:

• شیمیایی؛
• فرایندی؛
• آب صنعتی؛
• محیط‌های خورنده‌تر

316 یا 316L مورد توجه قرار می‌گیرند.

با این حال، 316L نیز یک آلیاژ «مقاوم در برابر همه مواد شیمیایی» نیست و Compatibility سیال باید جداگانه بررسی شود.

تفاوت مغزی 304 و 316

انتخاب نهایی باید بر اساس شرایط واقعی خط انجام شود.

مغزی مستقیم و مغزی تبدیلی

در مغزی مستقیم سایز دو طرف اتصال یکسان است.

برای مثال ممکن است هر دو طرف دارای سایز اسمی یکسان باشند.

اما در مغزی تبدیلی فشارقوی استیل دو طرف دارای سایز متفاوت هستند.

مثلاً برای اتصال یک تجهیز با Connection کوچک‌تر به یک خط با Connection بزرگ‌تر می‌توان از Reducing Nipple مناسب استفاده کرد.

این دو محصول باید صفحات جداگانه داشته باشند تا Intent آنها در سایت با یکدیگر تداخل نکند.

تفاوت مغزی و بوشن

مغزی دارای اتصال نری است.

بوشن معمولاً برای اتصال رزوه‌های نری و در بسیاری از مدل‌ها به‌صورت Female-Female استفاده می‌شود.

بنابراین این دو قطعه نقش متفاوتی در سیستم دارند.

در پروژه‌هایی که نیاز به اتصال دو جزء Male وجود دارد، می‌توانید بوشن فشارقوی استیل را بررسی کنید.

تفاوت مغزی فشارقوی و مغزی ابزار دقیق

این دو صفحه نباید برای یک Keyword هدف‌گذاری شوند.

مغزی ابزار دقیق استیل بیشتر باید روی اتصال Instrumentation، سایزهای کوچک، نوع Thread و تجهیزات اندازه‌گیری تمرکز کند.

صفحه حاضر برای Intent عمومی‌تر High-Pressure Stainless Steel Nipple / Forged Threaded Nipple بهینه می‌شود.

این تفکیک از Cannibalization میان صفحات جلوگیری می‌کند.

کاربرد مغزی فشارقوی استیل

بسته به استاندارد، Material و Rating واقعی محصول، از این اتصال می‌توان در سیستم‌هایی مانند:

• خطوط فرایندی؛
• نفت و گاز؛
• پتروشیمی؛
• تجهیزات صنعتی؛
• سیستم‌های هیدرولیکی مناسب؛
• اتصال شیرآلات رزوه‌ای؛
• سیستم‌های Instrumentation؛
• خطوط آب و Utility؛
• تجهیزات شیمیایی

استفاده کرد.

اما وجود عنوان «فشارقوی» به‌تنهایی برای تأیید کاربرد در یک سرویس خاص کافی نیست.

آیا مغزی فشارقوی برای بخار مناسب است؟

پاسخ به Grade، استاندارد، Thread، Pressure و Temperature واقعی بستگی دارد.

برای Steam Service نمی‌توان فقط بر اساس استنلس‌استیل بودن قطعه تصمیم گرفت.

باید مواردی مانند:

• Design Temperature؛
• Design Pressure؛
• Piping Code؛
• Material Allowable Stress؛
• Threaded Joint Limitations

بررسی شوند.

بنابراین بهتر است Steam Service هنگام استعلام صریحاً اعلام شود.

آیا مغزی استیل برای گاز مناسب است؟

این موضوع نیز به Design Code و Specification پروژه بستگی دارد.

در خطوط گاز باید علاوه بر Material، نوع Thread، روش Sealing، Pressure Rating و الزامات Code بررسی شوند.

نباید هر Stainless Steel Nipple را صرفاً به دلیل مقاومت متریال برای Gas Service مناسب فرض کرد.

آب‌بندی اتصال رزوه‌ای

آب‌بندی اتصال رزوه‌ای باید مطابق نوع Thread و شرایط سرویس انجام شود.

در برخی سیستم‌ها از:

• PTFE Tape؛
• Thread Sealant؛
• Compound مناسب

استفاده می‌شود.

اما انتخاب ماده آب‌بندی باید با سیال و دمای کار سازگار باشد.

استفاده بیش از حد Sealant نیز می‌تواند باعث ورود مواد اضافی به خط یا ایجاد مشکل در مونتاژ شود.

جلوگیری از Galling در رزوه استنلس استیل

یکی از موضوعات مهم در اتصالات Stainless Steel، امکان Galling یا گیرپاژ و آسیب چسبنده رزوه‌ها هنگام مونتاژ است.

این مشکل ممکن است هنگام تماس رزوه‌های استنلس با یکدیگر و اعمال Torque نامناسب ایجاد شود.

برای کاهش ریسک باید:

• رزوه سالم و تمیز باشد؛
• Alignment صحیح باشد؛
• از Over-Tightening جلوگیری شود؛
• Lubricant یا Anti-Seize مناسب در صورت مجاز بودن استفاده شود.

در خطوط حساس، ماده Lubricant نیز باید با فرایند سازگار باشد.

سفت‌کردن بیش از حد اتصال

بیشتر سفت‌کردن الزاماً به معنی آب‌بندی بهتر نیست.

Over-Tightening می‌تواند موجب:

• آسیب Thread؛
• Galling؛
• ترک یا تنش اضافی؛
• مشکل در بازکردن آینده

شود.

مونتاژ باید طبق دستور سازنده و استاندارد Thread انجام شود.

سایز مغزی فشارقوی

سایز باید بر اساس Connection واقعی دو تجهیز انتخاب شود.

در Threaded Fitting، سایز اسمی الزاماً برابر با قطر خارجی اندازه‌گیری‌شده قطعه نیست.

بنابراین اندازه‌گیری با کولیس به‌تنهایی روش مناسبی برای تعیین NPS یا Thread Size نیست.

اگر سایز نامشخص است، Thread Gauge یا اطلاعات فنی تجهیز باید بررسی شود.

طول مغزی

طول نیز می‌تواند بین مدل‌های مختلف متفاوت باشد.

برای بعضی کاربردها فضای نصب محدود است و Overall Length اهمیت دارد.

در سفارش پروژه‌ای بهتر است علاوه بر Thread Size، طول یا Dimension Drawing نیز کنترل شود.

به‌خصوص در Assemblyهای متراکم Instrumentation این موضوع مهم‌تر است.

چگونه گرید استیل را تشخیص دهیم؟

ظاهر 304 و 316 بسیار شبیه است.

آهنربا نیز روش مطمئنی برای تشخیص Grade نیست.

در پروژه‌های حساس بهتر است از:

• MTC؛
• Heat Number؛
• PMI

برای Material Verification استفاده شود.

MTC چیست؟

Material Test Certificate می‌تواند اطلاعاتی درباره:

• Grade؛
• Chemical Composition؛
• Mechanical Properties؛
• Heat Number؛
• Standard

ارائه کند.

اگر پروژه به Traceability نیاز دارد، وجود MTC باید قبل از خرید مشخص شود.

نباید فرض کرد تمام اتصالات موجود در بازار به‌صورت پیش‌فرض همراه با Certificate عرضه می‌شوند.

قیمت مغزی فشارقوی استیل

قیمت این اتصال تحت تأثیر عوامل مختلف است:

• سایز؛
• 304 یا 316 بودن؛
• Forged یا Pipe Nipple بودن؛
• Class یا Rating؛
• Thread Type؛
• برند؛
• استاندارد؛
• کشور سازنده؛
• تعداد سفارش؛
• Certificate مورد نیاز.

بنابراین مقایسه قیمت دو مغزی بدون مقایسه مشخصات فنی آنها دقیق نیست.

اطلاعات لازم برای استعلام قیمت

برای پروژه‌های مهندسی، ارسال Datasheet یا Material Requisition بهترین روش است.

اشتباهات رایج هنگام خرید

یکی از رایج‌ترین خطاها سفارش با عبارت:

«مغزی استیل فشارقوی یک اینچ»

است.

این توضیح مشخص نمی‌کند:

• NPT یا BSP؛
• 304 یا 316؛
• Direct یا Reducing؛
• Pipe Nipple یا Forged Nipple؛
• Class یا Rating؛
• Standard

چه باشد.

همچنین عبارت «3000» نباید بدون بررسی استاندارد به «3000 PSI فشار کاری» ترجمه شود.

سوالات متداول

مغزی فشارقوی استیل چیست؟

اتصال رزوه‌ای استنلس استیل با دو سر نری است که برای اتصال Componentهای رزوه مادگی در خطوط صنعتی استفاده می‌شود.

مغزی و بوشن چه تفاوتی دارند؟

مغزی معمولاً Male-Male است؛ بوشن معمولاً اتصال Female دارد.

مغزی مستقیم و تبدیلی چه تفاوتی دارند؟

در مدل مستقیم سایز دو طرف یکسان و در مدل تبدیلی دو سایز متفاوت است.

304 بهتر است یا 316؟

وابسته به سیال و محیط است. 316 در بسیاری از محیط‌های حاوی کلراید مقاومت خوردگی بهتری دارد.

Class 3000 یعنی تحمل 3000 PSI؟

خیر. Class یک Designation استاندارد است و فشار مجاز باید طبق Material، Temperature، Code و مشخصات اتصال بررسی شود.

NPT و BSP یکسان هستند؟

خیر. هندسه و استاندارد آنها متفاوت است و نباید بدون بررسی جایگزین یکدیگر شوند.

ASTM A733 برای چیست؟

استاندارد Pipe Nippleهای کربن‌استیل و آستنیتی Stainless Steel است.

آیا همه مغزی‌های فشارقوی ASME B16.11 هستند؟

خیر. نوع واقعی محصول و Standard آن باید از روی Datasheet یا Marking تأیید شود.

برای خرید چه اطلاعاتی لازم است؟

سایز، نوع رزوه، Material، مدل مستقیم یا تبدیلی، Class/Rating، استاندارد و شرایط کاری.

خرید و استعلام قیمت مغزی فشارقوی استیل

برای خرید مغزی فشارقوی استیل ابتدا باید نوع دقیق اتصال مشخص شود. مهم‌ترین اطلاعات شامل سایز، نوع رزوه، Grade، مدل مستقیم یا تبدیلی، استاندارد و Rating مورد نیاز هستند.

آدلی استیل نیروانا می‌تواند درخواست تأمین مغزی استیل را بر اساس مشخصات فنی پروژه بررسی کند.

اگر دو سایز متفاوت نیاز دارید، صفحه مغزی تبدیلی فشارقوی استیل مرتبط است.

برای اتصال Female-Female نیز بوشن فشارقوی استیل را بررسی کنید و در کاربردهای Instrumentation به صفحه مغزی ابزار دقیق استیل مراجعه کنید.
