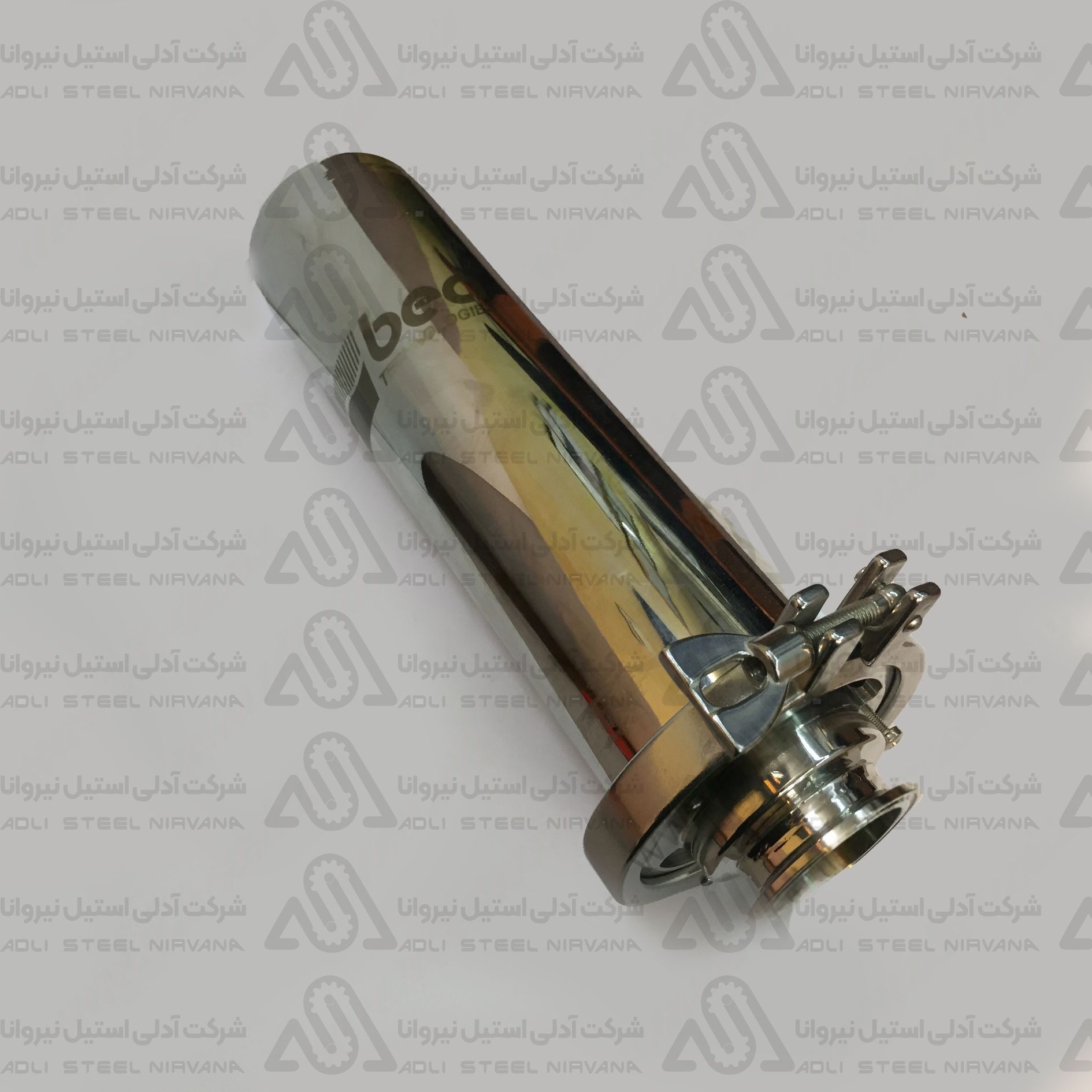

فیلتر و هوزینگ استیل

هنگام خرید هوزینگ فیلتر استیل، تنها سایز ورودی و خروجی کافی نیست. نوع و تعداد المنت، طول کارتریج، دبی، فشار و دمای طراحی، نوع سیال، متریال بدنه و قطعات در تماس با سیال، نوع اتصال و جنس Seal باید مشخص شوند.

به همین دلیل برای انتخاب صحیح این محصول ابتدا باید مشخص شود که هوزینگ دقیقاً قرار است چه نوع فیلتری را نگهداری کند و چه شرایط فرایندی روی آن اعمال می‌شود.

هوزینگ فیلتر چیست؟

هوزینگ بخش تحت فشار سیستم فیلتراسیون است که المان فیلتر را در محیطی بسته نگه می‌دارد.

سیال از Inlet وارد Housing شده، از مسیر تعریف‌شده در Filter Element عبور می‌کند و پس از جداسازی ذرات یا آلاینده‌های مورد نظر از Outlet خارج می‌شود.

بنابراین عملکرد نهایی سیستم حاصل ترکیب دو بخش است:

Housing + Filter Element

خود هوزینگ به‌تنهایی Micron Rating سیستم را تعیین نمی‌کند. دقت فیلتراسیون عمدتاً به المنتی بستگی دارد که داخل آن نصب شده است.

تفاوت هوزینگ و کارتریج فیلتر

این دو قطعه نباید با یکدیگر اشتباه شوند.

هوزینگ محفظه‌ای است که کارتریج را نگه می‌دارد و فشار سیستم را تحمل می‌کند.

کارتریج فیلتر المانی است که فرایند اصلی جداسازی ذرات را انجام می‌دهد.

برای مثال ممکن است یک Housing قابلیت نصب Cartridgeهای مختلف با Micron Ratingهای متفاوت را داشته باشد.

پس هنگام سفارش باید هم مشخصات Housing و هم مشخصات Cartridge تعیین شوند.

هوزینگ تک کارتریج و چند کارتریج

هوزینگ‌ها بر اساس ظرفیت می‌توانند برای یک یا چند Cartridge طراحی شوند.

مدل تک‌کارتریج معمولاً برای دبی‌های پایین‌تر یا کاربردهایی که سطح فیلتراسیون زیادی نیاز ندارند استفاده می‌شود.

در مدل Multi-Cartridge چند المنت به‌صورت موازی داخل یک Housing قرار می‌گیرند تا سطح مؤثر فیلتراسیون افزایش پیدا کند.

افزایش تعداد کارتریج می‌تواند امکان عبور دبی بیشتر را فراهم کند، اما انتخاب تعداد واقعی باید بر اساس Flow Rate، نوع Cartridge و افت فشار انجام شود.

صرفاً بزرگ‌ترکردن تعداد Cartridgeها بدون محاسبه، روش صحیح Sizing نیست.

طول کارتریج چرا مهم است؟

کارتریج‌ها در طول‌ها و استانداردهای مختلف تولید می‌شوند و Housing باید با طول و نوع اتصال Cartridge سازگار باشد.

در بسیاری از کاربردها با طول‌هایی مانند 10، 20، 30 یا 40 اینچ مواجه می‌شویم، اما این موضوع به معنی پشتیبانی همه Housingها از تمام این طول‌ها نیست.

هنگام خرید باید مشخص شود:

هماهنگی بین Cartridge و Housing یکی از مهم‌ترین مراحل انتخاب است.

هوزینگ فیلتر استیل 304 یا 316؟

متریال Housing باید با سیال و محیط کاری سازگار باشد.

هوزینگ استیل 304

استنلس استیل 304 در بسیاری از کاربردهای عمومی، آب و سیالات با خورندگی محدود استفاده می‌شود.

هوزینگ استیل 316

316 به دلیل وجود مولیبدن در بسیاری از محیط‌های کلرایدی مقاومت خوردگی بهتری نسبت به 304 دارد.

اما استفاده از 316 به این معنی نیست که Housing در برابر تمام اسیدها، مواد شیمیایی یا غلظت‌ها مقاوم است.

برای انتخاب متریال باید نوع سیال، دما، غلظت، pH و میزان کلراید مشخص باشد.

اگر پروژه حساس است، Grade دقیق مانند 316L نیز باید در Specification تعیین شود.

فقط جنس بدنه مهم نیست

در سیستم فیلتراسیون، علاوه بر Housing باید متریال قطعات دیگری نیز بررسی شود.

Seal، O-ring، Cartridge، Spring، Hold-Down Plate و سایر Wetted Partها ممکن است جنس متفاوتی داشته باشند.

بنابراین حتی اگر بدنه SS316 باشد، نمی‌توان بدون بررسی سایر اجزا کل مجموعه را برای یک ماده شیمیایی خاص مناسب دانست.

انتخاب Seal یا O-ring

جنس Seal باید با سیال و دمای کار سازگار باشد.

در Housingهای مختلف ممکن است از EPDM، FKM، PTFE یا سایر مواد آب‌بندی استفاده شود.

هیچ‌یک از این مواد برای تمام سیالات بهترین انتخاب نیستند.

مثلاً یک Seal ممکن است برای آب مناسب باشد اما در تماس با حلال یا ماده شیمیایی خاص عملکرد مطلوبی نداشته باشد.

به همین دلیل در استعلام پروژه‌های شیمیایی بهتر است نوع سیال دقیق اعلام شود.

Micron Rating متعلق به هوزینگ نیست

یکی از اشتباهات رایج در خرید این است که گفته شود:

«هوزینگ 5 میکرون می‌خواهم.»

Micron Rating معمولاً مشخصه Filter Element است، نه خود Housing.

یک Housing ممکن است قابلیت استفاده با Cartridgeهای 1، 5، 10، 20 یا سایر Micron Ratingها را داشته باشد؛ البته به شرط سازگاری فیزیکی و فنی Element با Housing.

بنابراین باید جداگانه مشخص شوند:

Housing Model

و

Filter Element Rating

Absolute و Nominal Micron چه تفاوتی دارند؟

در انتخاب Filter Cartridge فقط عدد میکرون کافی نیست.

دو مفهوم رایج عبارت‌اند از Nominal Rating و Absolute Rating.

تعریف دقیق این عبارات وابسته به سازنده Filter Media است و نباید فرض کرد دو کارتریج با برچسب «5 Micron» الزاماً راندمان یکسانی دارند.

در کاربردهای حساس باید Efficiency یا Beta Ratio و روش Rating المنت نیز بررسی شود.

دبی هوزینگ فیلتر

Flow Rate یکی از اصلی‌ترین عوامل Sizing است.

دبی قابل عبور از یک Housing به موارد مختلفی وابسته است:

تعداد Cartridge + نوع Media + سطح فیلتراسیون + ویسکوزیته سیال + افت فشار مجاز

به همین دلیل سایز Connection به‌تنهایی ظرفیت واقعی فیلتر را مشخص نمی‌کند.

ممکن است دو Housing هر دو دارای اتصال 2 اینچ باشند ولی تعداد Cartridge و ظرفیت هیدرولیکی بسیار متفاوتی داشته باشند.

افت فشار در سیستم فیلتراسیون

عبور سیال از Housing و Filter Element باعث ایجاد Pressure Drop می‌شود.

در ابتدای کار که Cartridge تمیز است، افت فشار معمولاً کمتر است.

با تجمع آلاینده روی Element، مقاومت افزایش می‌یابد و اختلاف فشار Inlet و Outlet بیشتر می‌شود.

به همین دلیل پایش Differential Pressure می‌تواند برای تشخیص وضعیت Filter Element مفید باشد.

مقدار مجاز ΔP باید از Datasheet همان Cartridge و Housing استخراج شود؛ یک مقدار ثابت برای تمام محصولات وجود ندارد.

فشار کاری Housing چگونه انتخاب می‌شود؟

Operating Pressure و Design Pressure دو پارامتر مهم هستند.

Housing باید برای فشار و دمای طراحی سیستم مناسب باشد.

نباید از ضخامت ظاهری بدنه یا استیل بودن آن نتیجه گرفت که Housing مثلاً 10، 20 یا 30 بار را تحمل می‌کند.

برای تعیین فشار مجاز باید اطلاعات واقعی سازنده یا طراحی تجهیز بررسی شوند.

این موضوع در مورد Clamp، Cover، Seal و Connections نیز اهمیت دارد، نه فقط بدنه اصلی.

دمای کاری هوزینگ

Temperature Rating نیز تابع طراحی کامل مجموعه است.

ممکن است بدنه استنلس استیل توان تحمل دمای بالایی داشته باشد، اما Cartridge یا Seal محدودیت دمایی پایین‌تری داشته باشد.

بنابراین حداکثر دمای یک سیستم فیلتراسیون را ضعیف‌ترین جزء مجموعه می‌تواند محدود کند.

دمای مجاز باید برای Housing، Cartridge و Seal همزمان بررسی شود.

انواع اتصال هوزینگ

هوزینگ‌ها بسته به کاربرد می‌توانند با انواع مختلف Connection ساخته شوند.

در پروژه‌های مختلف ممکن است با اتصال رزوه‌ای، فلنجی، کلمپی یا سایر استانداردها روبه‌رو شویم.

هنگام سفارش فقط قطر اسمی Connection کافی نیست.

برای اتصال فلنجی باید استاندارد و Rating مشخص شود و برای اتصال رزوه‌ای نیز نوع Thread باید تعیین شود.

در سیستم‌های Sanitary نیز ابعاد Ferrule و استاندارد اتصال باید با خط موجود سازگار باشد.

هوزینگ کارتریجی یا Bag Filter Housing؟

این دو خانواده کاربرد یکسانی ندارند.

Cartridge Housing برای نصب Filter Cartridge طراحی می‌شود و بسته به Element می‌تواند برای فیلتراسیون نسبتاً دقیق استفاده شود.

Bag Filter Housing برای نصب Filter Bag طراحی شده و در بسیاری از فرایندها برای دبی بالا یا Pre-Filtration مورد استفاده قرار می‌گیرد.

انتخاب بین آنها باید بر اساس نوع آلودگی، اندازه ذرات، ظرفیت نگهداری Dirt، دبی و هزینه تعویض Element انجام شود.

یک Housing معمولاً بدون طراحی مخصوص نمی‌تواند همزمان جای Cartridge Housing و Bag Housing را بگیرد.

تفاوت هوزینگ فیلتر و فیلتر دوبل

فیلتر دوبل استیل بر ساختار دو محفظه‌ای و امکان Changeover بین دو بخش تمرکز دارد.

اما صفحه حاضر مربوط به Housing نگهدارنده Filter Element است.

اگر اولویت پروژه امکان سرویس یک محفظه در زمان کارکرد محفظه دوم است، Duplex Filter باید بررسی شود.

اگر هدف نصب Cartridge یا Filter Media مشخص در یک Housing است، محصول این صفحه مرتبط‌تر خواهد بود.

این تفکیک برای جلوگیری از انتخاب اشتباه و همین‌طور جلوگیری از هم‌پوشانی صفحات سایت مهم است.

تفاوت هوزینگ و فیلتر خطی

فیلتر خطی استیل معمولاً مستقیماً در مسیر خط نصب می‌شود و ساختار آن با Housingهای Cartridge متفاوت است.

برای حفاظت اولیه از تجهیزات یا جداسازی ذرات مشخص ممکن است Inline Filter کافی باشد.

برای فیلتراسیون با Filter Cartridgeهای قابل تعویض، Housing اختصاصی گزینه مناسب‌تری است.

Vent و Drain در Housing

در برخی Housingها Vent و Drain پیش‌بینی می‌شود.

Vent می‌تواند برای خروج هوای محبوس هنگام راه‌اندازی یا سرویس مورد استفاده قرار گیرد.

Drain نیز امکان تخلیه سیال داخل محفظه را پیش از بازکردن تجهیز فراهم می‌کند.

وجود، سایز و محل این Connections وابسته به طراحی مدل است و نباید برای همه Housingها فرض شود.

بازکردن Housing تحت فشار ممنوع است

یکی از مهم‌ترین نکات ایمنی در سرویس این تجهیزات، Depressurization کامل قبل از بازکردن Cover است.

قبل از تعویض Cartridge باید مسیر ورودی ایزوله شده، فشار داخلی تخلیه و در صورت نیاز Housing Drain شود.

بازکردن Clamp، Bolt یا Cover در حالی که Housing تحت فشار است می‌تواند خطر جدی ایجاد کند.

روش دقیق سرویس باید مطابق دستورالعمل سازنده تجهیز انجام شود.

چه زمانی Cartridge باید تعویض شود؟

زمان تعویض به نوع Element و فرایند بستگی دارد.

در بسیاری از سیستم‌ها یکی از معیارها افزایش Differential Pressure است.

اما مقدار ΔP نهایی باید بر اساس توصیه سازنده Cartridge تعیین شود.

علاوه بر افت فشار، در برخی کاربردها مدت سرویس، مقدار سیال عبوری، کیفیت Filtrate یا الزامات بهداشتی نیز می‌توانند معیار تعویض باشند.

آیا هوزینگ استیل Food Grade است؟

استیل بودن به‌تنهایی چنین چیزی را ثابت نمی‌کند.

برای کاربرد غذایی باید موارد دیگری مانند:

Grade متریال، Surface Finish، طراحی داخلی، Drainability، Gasket، نوع Connection، Cleanability و مدارک محصول

بررسی شوند.

بنابراین عبارت Food Grade فقط زمانی باید استفاده شود که مشخصات واقعی مدل آن را تأیید کند.

هوزینگ دارویی چه تفاوتی دارد؟

در فرایندهای دارویی ممکن است Requirements سخت‌گیرانه‌تری برای سطح داخلی، Dead Leg، قابلیت شست‌وشو، استریلیزاسیون، مدارک متریال و طراحی Hygienic وجود داشته باشد.

بنابراین هر Housing استیل 316 را نباید «هوزینگ دارویی» نامید.

اگر پروژه به CIP، SIP، Electropolishing یا Surface Roughness مشخص نیاز دارد، این موارد باید در Datasheet سفارش درج شوند.

آیا هوزینگ CIP/SIP است؟

این قابلیت باید از روی طراحی واقعی محصول تأیید شود.

بدنه استیل به‌تنهایی نشان نمی‌دهد تجهیز قابل Cleaning-In-Place یا Sterilization-In-Place است.

نوع Seal، Drainability، دمای مجاز، Surface Finish و هندسه داخلی همگی اهمیت دارند.

اگر CIP/SIP Requirement پروژه است، باید صراحتاً هنگام استعلام اعلام شود.

FDA، GMP و CE

این عبارات نباید به‌صورت عمومی به تمام Housingهای استیل نسبت داده شوند.

FDA در بسیاری از موارد به سازگاری مواد خاص برای کاربرد مشخص مربوط می‌شود.

GMP مجموعه‌ای از الزامات و اصول تولید است و برچسب ساده «دارای GMP» برای هر Housing معنای فنی کاملی ندارد.

CE نیز بسته به نوع تجهیز، کاربرد و قوانین مربوط می‌تواند نیازمند مسیر انطباق مشخص باشد.

بنابراین اگر پروژه به Certificate یا Compliance مشخصی نیاز دارد باید مدرک همان مدل بررسی شود.

انتخاب Surface Finish

در کاربردهای صنعتی عمومی ممکن است Surface Finish حساسیت کمتری داشته باشد.

اما در سیستم‌های غذایی، دارویی یا High Purity، زبری سطح داخلی می‌تواند اهمیت زیادی داشته باشد.

در چنین پروژه‌هایی بهتر است مقدار Ra مورد نیاز و روش Finish مانند Mechanical Polishing یا Electropolishing در Specification درج شود.

عبارت «داخل پولیش» بدون مقدار یا استاندارد اندازه‌گیری، اطلاعات کاملی ارائه نمی‌دهد.

کاربردهای هوزینگ فیلتر استیل

این تجهیزات بسته به طراحی و Filter Element می‌توانند در تصفیه آب، خطوط فرایندی، صنایع شیمیایی، سیستم‌های پیش‌فیلتراسیون، فیلتراسیون روغن و برخی خطوط غذایی یا دارویی استفاده شوند.

اما مناسب بودن برای هر صنعت باید بر اساس مدل واقعی محصول و شرایط سرویس بررسی شود.

به‌ویژه در فرایندهای غذایی، دارویی یا شیمیایی نباید فقط بر اساس جنس استیل تصمیم گرفت.

قیمت هوزینگ فیلتر استیل

قیمت Housing تحت تأثیر پارامترهای مختلف قرار می‌گیرد.

مهم‌ترین عوامل شامل سایز، Grade استیل، تعداد Cartridge، طول Cartridge، Design Pressure، نوع Cover، نوع Connection، جنس Seal، کیفیت Surface Finish، تجهیزات Vent/Drain، Pressure Gauge و مدارک مورد نیاز پروژه هستند.

به همین دلیل مقایسه قیمت دو Housing بدون مقایسه Specification آنها می‌تواند گمراه‌کننده باشد.

مثلاً دو هوزینگ ظاهراً مشابه ممکن است یکی برای یک Cartridge و دیگری برای چند Cartridge طراحی شده باشد.

اطلاعات لازم برای استعلام قیمت

ارسال Datasheet یا مشخصات فرایندی، احتمال انتخاب اشتباه را به‌طور قابل توجهی کاهش می‌دهد.

سوالات متداول هوزینگ فیلتر استیل

هوزینگ فیلتر چه کاری انجام می‌دهد؟

هوزینگ محفظه‌ای برای نگهداری Filter Element و هدایت سیال از مسیر فیلتراسیون است.

هوزینگ خودش چند میکرون است؟

Micron Rating معمولاً متعلق به Filter Cartridge یا Element است، نه Housing.

استیل 304 بهتر است یا 316؟

انتخاب به سیال و شرایط خوردگی بستگی دارد. 316 در بسیاری از محیط‌های کلرایدی مقاومت بیشتری دارد، ولی برای همه مواد شیمیایی مناسب نیست.

هوزینگ تک کارتریج بهتر است یا چند کارتریج؟

انتخاب به دبی، سطح فیلتراسیون مورد نیاز و افت فشار مجاز بستگی دارد.

آیا تمام Cartridgeها داخل یک Housing نصب می‌شوند؟

خیر. طول، قطر، End Configuration و نوع Cartridge باید با طراحی Housing سازگار باشند.

فشار کاری هوزینگ استیل چقدر است؟

عدد ثابتی ندارد. Maximum Allowable Pressure باید از Datasheet مدل واقعی استخراج شود.

آیا هوزینگ استیل برای مواد غذایی و دارویی مناسب است؟

تنها در صورت انطباق طراحی، Finish، Seal، متریال و مدارک محصول با Requirements همان پروژه.

آیا می‌توان Housing را تحت فشار باز کرد؟

خیر. Housing باید قبل از بازشدن ایزوله و کاملاً Depressurized شود.

خرید و استعلام قیمت هوزینگ فیلتر استیل

برای خرید هوزینگ فیلتر استیل بهتر است ابتدا نوع Filter Element و شرایط فرایندی مشخص شود. دبی، فشار، دما، نوع سیال، تعداد و طول Cartridge و Grade متریال اطلاعات اصلی برای انتخاب هستند.

آدلی استیل نیروانا می‌تواند درخواست تأمین هوزینگ فیلتر را بر اساس مشخصات فنی اعلام‌شده بررسی کند.

برای آشنایی بیشتر با این تجهیز می‌توانید مقاله هوزینگ فیلتر را نیز مشاهده کنید.

اگر سیستم شما به قابلیت Changeover بین دو محفظه نیاز دارد، فیلتر دوبل استیل گزینه مرتبط‌تری است؛ برای ساختار ساده‌تر در مسیر خط نیز فیلتر خطی استیل را بررسی کنید.
